Podrobný popis

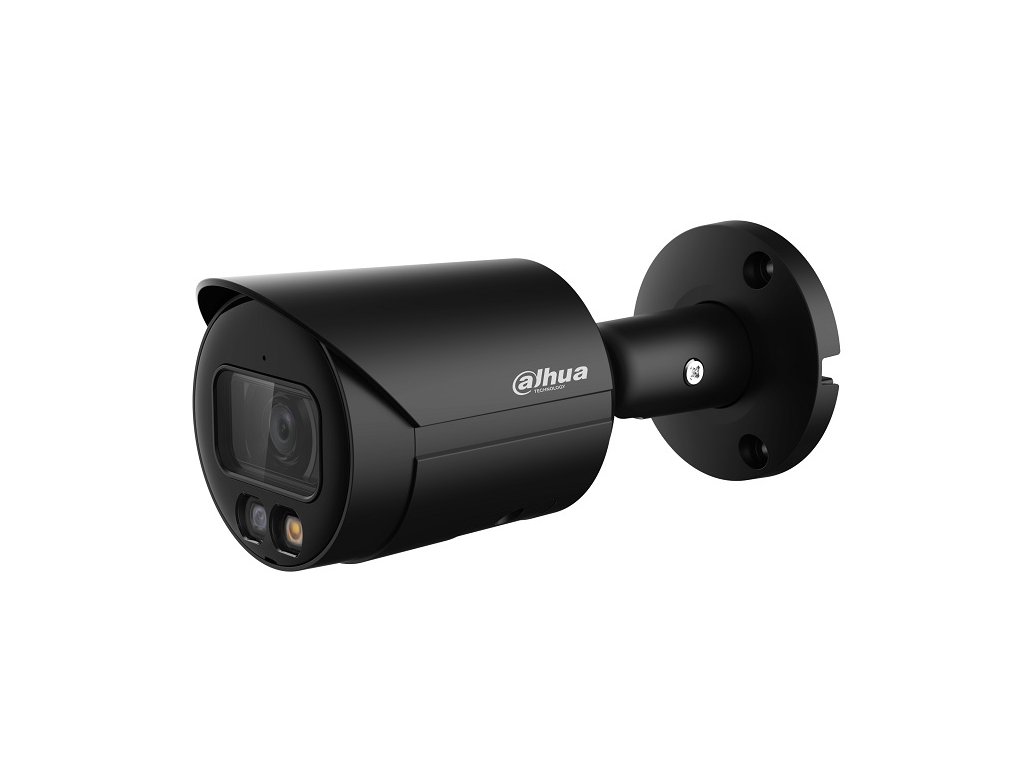

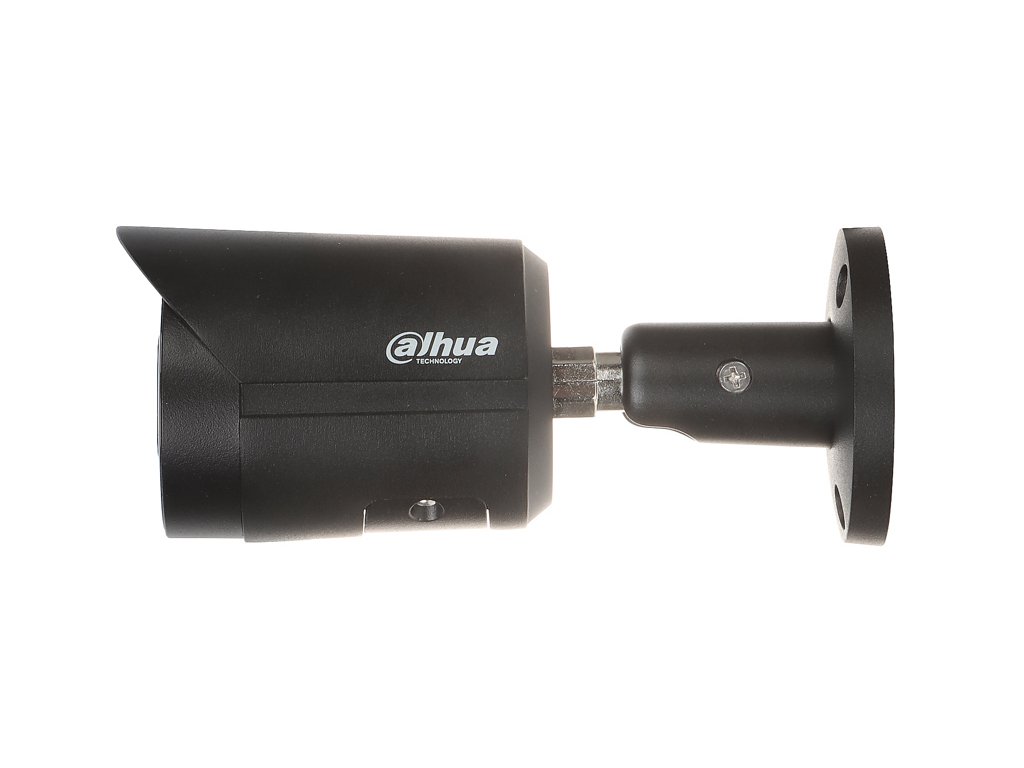

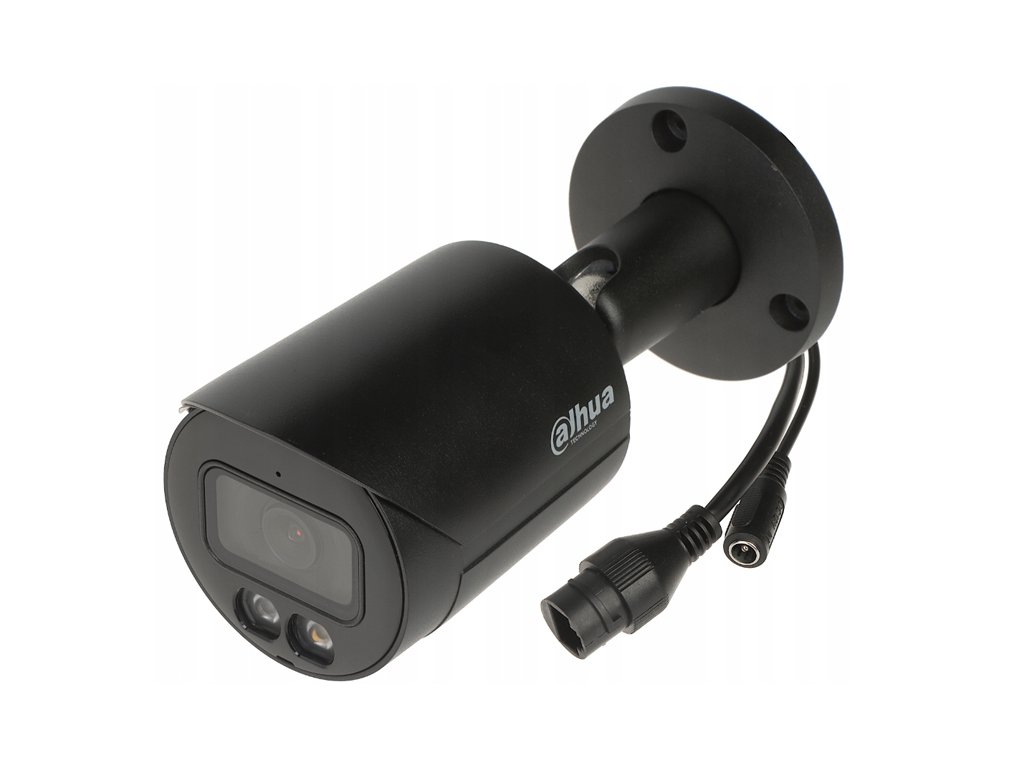

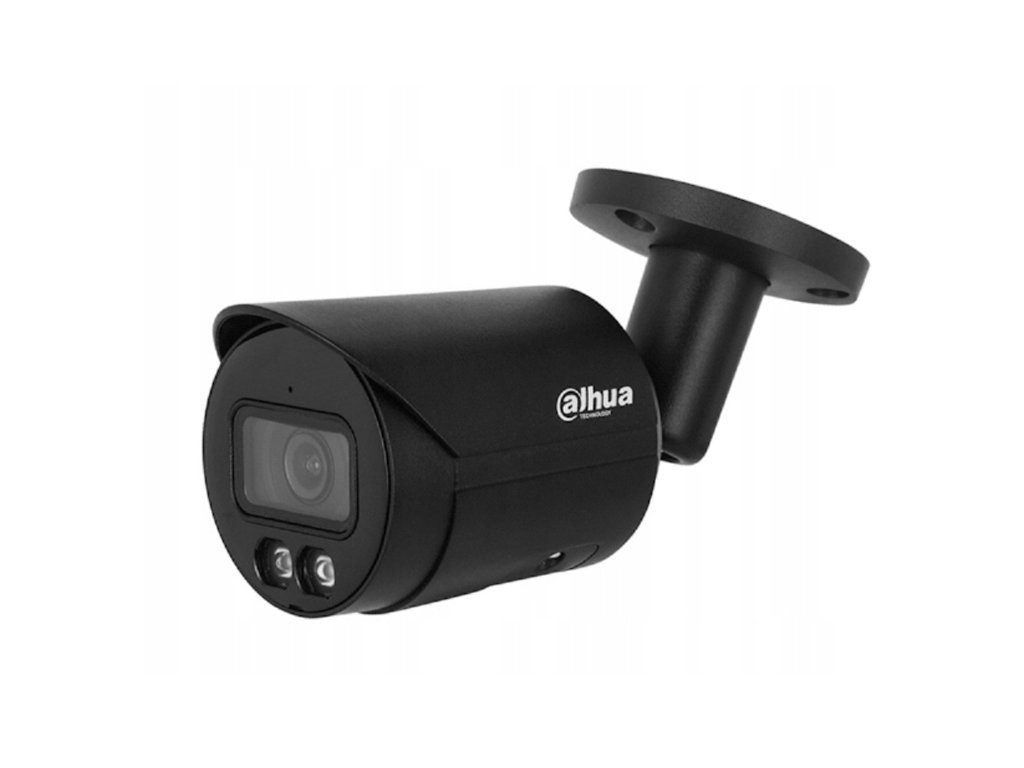

IP tubová kamera IPC-HFW2449S-S-IL-0280B-BLACK - DAHUA
Model IPC-HFW2449S-S-IL-0280B-BLACK patrí do série WizSense, ktorá je určená pre rozšírené, profesionálne IP monitorovanie, založené na inteligentnej analýze obrazu. Kamera má objektív pevný 2.8 mm, ako aj snímač 1/2.9” progressive CMOS, ktorý pracuje v rozlíšení 2688×1520px. Kompresia dát kamery funguje v štandarde H.265 / H.265+ / H.264 / H.264+ / MJPEG. Funkcia WDR 120 dB výrazne zlepšuje dynamiku kamery a vyťahuje väčšie množstvo detailov z kontrastného pozorovacieho plánu.
Zariadenie má tiež zabudovaný vyžarovač IR a LED bieleho svetla s dosahom účinnosti do 30m. Umožňuje prácu v 3 režimoch osvetlenia-iba IR, iba biele svetlo alebo režim Smart - IR + biele svetlo. Okrem toho zariadenie disponuje funkciami ICR, BLC, HLC, 3D NR, ROI ktoré prispôsobujú činnosť kamery panujúcim podmienkam a výrazne zlepšujú kvalitu obrazu. Kryt kamery bol vytvorený v štandarde IP67. Kamera je napájaná napätím 12V DC alebo PoE.
Technické parametre:
- Snímač: 1/2.9" PS CMOS
- Rozlíšenie: 4Mpx (2688 x 1520)
- Objektív: 2.8mm
- Uhol pohľadu: H: 95°
- Osvetľovač IR a LED: 30m
- Zabudovaný mikrofón: Áno
- Zabudovaný slot SD: Áno, karta do 256GB
- Konfigurácia a diaľkové ovládanie: softvér VMS (Smart PSS, DSS Express, DSS PRO), webový prehliadač, mobilné aplikácie
- Kompresia obrazu: H.265+ / H.265 / H.264+ / H.264 / MJPEG
- Príkladné funkcie WizSense: Detekcia narušenia , SMD, inteligentné vyhľadávanie, prekročenie čiary
- Stupeň ochrany: IP67
- Spotreba energie: < 4.4 W
- Rozmery: 166.2 × 70 × 70 mm
- Hmotnosť: 0.48 kg
- Napájanie: 12V DC / PoE
Široký uhol nahrávania
Objektív 2.8mm
Využívaný v kamere snímač CMOS vo veľkosti 1/2.9 palca a objektív s pevným ohniskom 2.8mm umožňujú získať široký pozorovací uhol až do 95° na vodorovnej rovine. Taký široký pozorovací uhol robí z danej kamery ideálne zariadenie na realizovanie prehľadu a nahrávania všetkých udalostí v rámci monitorovaného objektu.
Modely s širokým uhlom, ktoré majú pevný objektív 2.8mm, sú najčastejšie používanými verziami kamier v inštaláciách priemyselnej televízie, vďaka univerzálnosti a vysokej kvalite dodávaného video materiálu.
![]()
Obr. 1 Porovnanie uhlov nahrávania pre rôzne objektívy (pri snímači 1/2.8")
Napájanie cez PoE
Prenos dát a napájanie jedným káblom
Priemyselná kamera IPC-HFW2449S-S-IL-BLACK využíva dva spôsoby napájania - klasicky cez zásuvku 12VDC alebo priamo cez skrútenú dvojicu UTP za použitia technológie Power over Ethernet (PoE). Napájanie cez PoE sa môže realizovať priamo cez Switch alebo Injector PoE. Medzi výhody používania štandardu PoE patrí:
- skrátenie času a nákladov na inštaláciu vďaka zjednodušenej štruktúre kabeláže
- zrušenie potreby inštalovať ďalšie napájacie zdroje
- možnosť napájania kamier na vzdialenosť až do 250m (režim EXTEND)
![]()
Obr. 2 Napájanie a prenos obrazu v technológii PoE
Diaľková konfigurácia a obsluha
Pripojenie P2P cez cloud
Na realizáciu pripojenia k sieti kamera využíva štandardné Ethernet rozhranie (self-adaptive) s rýchlosťou 10/100 Mbps. Toto pripojenie umožňuje konfiguráciu činnosti, modifikáciu parametrov obrazu a živý náhľad a prehrávanie nahrávok (kamery so slotom microSD). Realizácia samotného pripojenia môže byť vykonávaná na troch rôznych platformách:
- softvér Smart PSS, DSS Express, DSS PRO - špeciálny softvér na správu video monitorovania, ktorý umožňuje pokročilé modifikácie celého systému a správu parametrov detekcie udalostí a inteligentnej analýzy obrazu
- webový prehliadač WEB - umožňuje rýchle nadviazanie pripojenia s využitím IP adresy kamery, pričom zabezpečuje prístup k plnej funkčnosti zariadenia. Pre systémy Dahua sa odporúča používať prehliadač Internet Explorer.
- mobilná aplikácia iDMSS / gDMSS - mobilná platforma pre systémy iOS a Android, ktorá poskytuje možnosť živého náhľadu, prehrávania nahrávok a prijímania oznámení o udalostiach v rámci systému. Platforma DMSS využíva pripojenie cez cloud, čo eliminuje potrebu presmerovania portov na routeri
Využitie cloudu na nadviazanie spojení medzi systémom a používateľom umožňuje prístup a konfiguráciu kamery z akéhokoľvek miesta s prístupom na internet - ako na mobilných, tak aj na stacionárnych zariadeniach (PC, laptop).
Efektívna kompresia dát
Kodek H.265/ HVEC
Nové modely sieťových kamier DAHUA využívajú efektívny kodek HEVC (ang. High Efficiency Video Coding), označovaný v oblasti systémov priemyselnej televízie ako H.265. Tento štandard bol vytvorený ako odpoveď na potrebu prenosu videa vo vysokom rozlíšení (4K) bez nadmerného zaťažovania prenosového spojenia. V porovnaní s predchádzajúcim štandardom H.264 nová technológia umožňuje takmer dvojnásobnú úsporu pásma, čo v CCTV systémoch vedie k predĺženiu času archivácie materiálu na disku, zvýšeniu dostupnej šírky pásma prenosového kanála a predĺženiu životnosti dátových nosičov. Navyše, rozdiel v kvalite video materiálu pri kompresii H.265 v porovnaní s verziou H.264 je prakticky nepostrehnuteľný.
![]()
Dôležité: režim kompresie v kamere IPC-HFW2449S-S-IL-BLACK možno voľne prepínať medzi H.265 a H.264, čo jej umožňuje pracovať s rekordérmi, ktoré nepodporujú kompresiu HVEC.
Inteligentná analýza obrazu
Séria WizSense
Kamera IPC-HFW2449S-S-IL-BLACK patrí do série WizSense, ktorá sa vyznačuje vysokokvalitnými riešeniami založenými na algoritmoch AI a deep learning. Medzi najdôležitejšie funkcie WizSense patrí predovšetkým SMD+, čo je najnovšia technológia, ktorá takmer úplne obmedzuje falošné poplachy. Algoritmy AI v sérii WizSense dokážu tiež rozpoznať človeka a vozidlo, poskytujú presnejšiu perimetrickú ochranu a majú zvýšenú detekčnú vzdialenosť. Pri spolupráci so Smart NVR má kamera tiež funkcie inteligentného vyhľadávania, extrakcie udalostí a zlúčenia do filmov z udalostí. Technológia Quick Pick môže rýchlo identifikovať zaujímavé osoby / vozidlá, čo optimalizuje vyhľadávanie relevantných udalostí SMD. AI SSA (samoadaptácia scény) funguje na základe algoritmu deep learning, ktorý inteligentne identifikuje množstvo scén a prispôsobuje sa ich optimálnym obrazom.
![]()
Technická špecifikácia:
| IPC-HFW2449S-S-IL-280B-BLACK |
| Kamera |
| Snímač | 1/2.9" Progressive Scan CMOS |
Systém skenovania
| Progressive
|
| Maximálne rozlíšenie | 2688 x 1520 |
| Citlivosť | 0.006 lux@F1.6 (Color, 30 IRE)
0.0006 lux@F1.6 (B/W, 30 IRE)
0 lux (Illuminator on) |
Pomer S/N
| >56dB
|
| Závierka | 1/3 s–1/100000 s |
| Objektív | 2.8 mm |
| Uhol pohľadu | 2,8 mm: Horizontálne: 95 ° × Vertikálne: 52 ° × Diagonálne: 114 ° |
| Infračervený osvetľovač | IR 30m
|
| Osvetľovač bieleho svetla | LED 30m |
| Režimy práce displeja | iba IR, iba LED, Smart - IR + LED |
| IR filter | Mechanický ICR |
Rozlíšenie
| 4Mpx (2688x1520) / 3.6Mpx (2560x1440) / 3Mpx (2304x1296) / 1080p - 2Mpx (1920x1080) / 1.3Mpx (1280x960) / 720p (1280x720) / D1 (704x576 / 704x480) / VGA (640x480) / CIF (352x288 / 352x240) |
| Kompresia | H.265+ / H.265 / H.264 / H.264+ / MJPEG |
Rýchlosť hlavného prúdu
| 4Mpx - 2688x1520 (1 ~ 20kl/s) |
| Bitrate | H.264: 32 kbps–6144 kbps;
H.265: 12 kbps–6144 kbps |
| Funkcie obrazu |
| AGC | Áno |
AWB (biela vyváženie)
| Auto/prírodná/ulica lamp/a vonku/ručne/regiónové vlastné |
| BLC | Áno |
| HLC | Áno |
| ROI | Áno
|
| Široký dynamický rozsah | Áno, WDR 120 dB
|
| Funkcie regulácie obrazu | 3D DNR; Zrkadlo/flip (0°, 90°, 180°, 270°)
|
Detekcia pohybu
| 4 oblasti (úprava: veľkosť, poloha, citlivosť, prah) |
Ochranné zóny
| 4 oblasti (úprava: veľkosť, poloha) |
| Audio |
| Zabudovaný mikrofón | Áno |
| Zabudovaný slot SD | Áno, karta do 256GB |
| Sieť |
| Sieťové pripojenie | RJ-45 (10/100Base-T) |
| Protokoly | IPv4; IPv6; HTTP; TCP; UDP; ARP; RTP; RTSP; RTCP; RTMP; SMTP; FTP; SFTP; DHCP; DNS; DDNS; NTP; Multicast; ICMP; IGMP |
| Kompatibilita | ONVIF (Profil S/Profile T); CGI; P2P; Milestone |
| Používatelia | 6 (prihlásení súčasne)
|
Mobilné systémy
| iOS, android
|
Webový server
| Zabudovaný |
| Podpora | DSS; DMSS |
| WizSense |
| Perimetrická ochrana | Prekročenie čiary, detekcia narušenia (podpora klasifikácie a presného detekovania vozidiel a osôb) |
| SMD+ | Klasifikácia (človek / vozidlo), filtrácia falošných poplachov (>1%), Zväčšená detekčná vzdialenosť |
| Inteligentné vyhľadávanie | Spolupráca so Smart NVR na presné inteligentné vyhľadávanie, extrakcia udalostí a zlúčenie do filmov z udalostí |
| Všeobecné |
| Stupeň ochrany | IP67
|
| Napájanie | 12V DC, PoE (802.3af) |
Spotreba energie
| <5.2W |
| Pracovná teplota | -40 °C do 60 °C |
| Povolená vlhkosť | 95% |
| Materiál krytu | Plastik |
| Rozmery | 166.2 × 70 × 70 mm |
| Hmotnosť | 0.48 kg |
