Podrobný popis

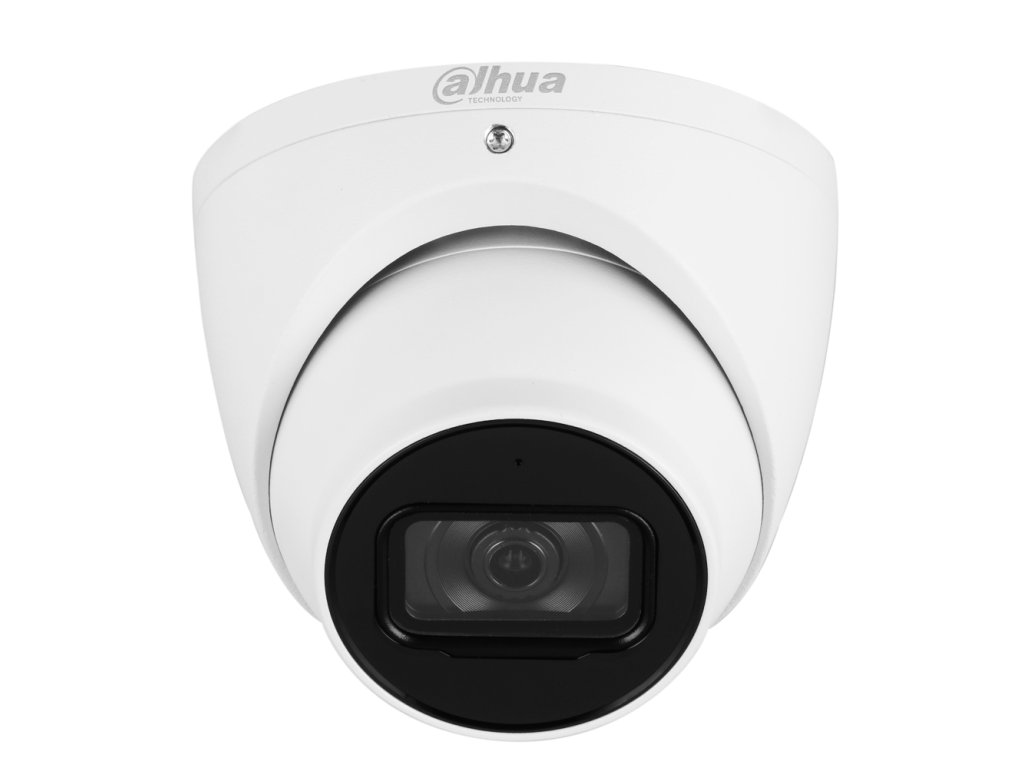

Kamera kupolová IP IPC-HDW3541EM-S-0280B-S2 - DAHUA
Tento model je kupolová kamera fungujúca v systéme IP s objektívom pevného ohniska 2.8 mm. Kamera má snímač 1/2.7” progresívny CMOS, ktorý pracuje v rozlíšení 2960 x 1668 px. Kompresia dát kamery funguje v štandarde H.265 / H.265+ / H.264 / H.264+ / MJPEG. Funkcia WDR 120dB značne zlepšuje dynamiku kamery a vytiahne väčšie množstvo detailov z kontrastného pozorovacieho plánu. Zariadenie má tiež zabudovaný svetlomet IR s dosahom do 50m. Okrem toho zariadenie obsahuje funkcie 3D-DNR, ROI, AGC, AWB, BLC/HLC, ktoré prispôsobujú činnosť kamery panujúcim podmienkam a značne zlepšujú kvalitu obrazu. Kryt kamery je vytvorený podľa normy IP67. Kamera je napájaná napätím 12V DC /PoE.
Technické parametre:
- Snímač: 1/2.7" PS CMOS
- Rozlíšenie: 5Mpx (2960 x 1668)
- Objektív: 2.8mm
- Uhol pohľadu: H: 97 °
- IR osvetľovač: 50m
- Kompresia obrazu: H.265+ / H.265 / H.264+ / H.264 / MJPEG
- Inteligentná analýza obrazu: WizSense - perimetrická ochrana, SMD 4.0, AI SSA, IVS
- Zabudovaný mikrofón: Áno
- Konfigurácia a vzdialená obsluha: softvér VMS (Smart PSS, DSS Express, DSS PRO), webový prehliadač, mobilné aplikácie
- Slot microSD: Áno, do 256Gb
- Kryt triedy: IP67
- Príkon: max. 8.9 W
- Rozmery: 106x93.6mm
- Hmotnosť: 0.5kg
- Napájanie: 12V DC / PoE
Široký uhol nahrávania
Objektív 2.8mm
Používaný snímač CMOS s rozmerom 1/2.7 palca a objektív s pevnou ohniskovou vzdialenosťou 2.8mm umožňuje dosiahnuť široký uhol pozorovania až cca 97° na vodorovnej osi. Tak široký uhol pozorovania robí predstavenú kameru ideálnou na realizáciu sledovania a nahrávania celkových udalostí v monitorovanom objektoch.
Modely s širokým uhlom, ktoré majú objektív pevného ohniska 2.8mm, sú najčastejšie využívanými verziami kamier v inštaláciách priemyselnej televízie vďaka svojej univerzálnosti a vysokej kvalite dodávaného video materiálu.
![]()
Obr. 1 Porovnanie uhlov nahrávania pre rôzne objektívy (s snímačom 1/2.8")
Napájanie cez PoE
Prenos dát a napájanie jedným káblom
Priemyselná kamera IPC-HDW3541EM-S-0280B-S2 používa dve metódy napájania - klasicky cez zásuvku 12VDC alebo priamo cez krútenú dvojlinku UTP s využitím technológie Power over Ethernet (PoE). Napájanie cez PoE môže byť realizované priamo cez Switch alebo PoE Injector. Medzi výhody používania štandardu PoE patrí:
- skrátenie času a nákladov na inštaláciu vďaka zjednodušenej štruktúre káblovania
- neexistencia potreby inštalovať ďalšie napájacie zdroje
- možnosť napájania kamier na vzdialenosť až do 250m (režim EXTEND)
![]()
Obr. 2 Napájanie a prenos obrazu v technológii PoE
Vzdialená konfigurácia a obsluha
P2P pripojenie cez cloud
Na realizáciu pripojenia k sieti kamera využíva štandardné Ethernetové rozhranie (self-adaptive) s rýchlosťou 10/100 Mbps. Toto pripojenie umožňuje konfiguráciu práce, modifikáciu parametrov obrazu a živý náhľad a prehrávanie nahrávok (kamery so slotom microSD). Samotná implementácia pripojenia môže byť realizovaná na troch rôznych platformách:
- program Smart PSS, DSS Express, DSS PRO - špeciálny softvér na správu vizuálneho monitorovania, ktorý umožňuje pokročilé modifikácie celého systému a správu parametrov detekcie udalostí a inteligentnej analýzy obrazu
- webový prehliadač WEB - umožňuje rýchle nadviazanie pripojenia pomocou IP adresy kamery, čím zabezpečuje prístup k plnej funkčnosti zariadenia. Pre systémy Dahua sa odporúča používať prehliadač Internet Explorer.
- mobilná aplikácia iDMSS / gDMSS - mobilná platforma na systémy iOS a Android, ktorá umožňuje živý náhľad, prehrávanie nahrávok a prijímanie oznámení o udalostiach v rámci systému. Platforma DMSS využíva pripojenie cez cloud, čo odstraňuje potrebu preposielania portov na smerovači
Využitie cloudu na ustanovenie pripojení medzi systémom a používateľom umožňuje prístup a konfiguráciu kamery z akéhokoľvek miesta s prístupom na internet - ako na mobilných zariadeniach, tak aj na stacionárnych (PC, Laptop).
Účinná kompresia dát
Kodek H.265/ HVEC
Nové modely sieťových kamier DAHUA využívajú účinný kodek HEVC (ang. High Efficiency Video Coding), označovaný v odbore systémov televízie ako H.265. Tento štandard bol vytvorený v reakcii na potrebu prenosu videí vysokej kvality (4K) bez nadmerného zaťaženia prenosovej linky. V porovnaní s predchádzajúcim štandardom H.264 nová technológia umožňuje takmer dvojnásobnú úsporu šírky pásma, čo sa v systémoch CCTV premieta do predĺženia času archivácie materiálu na disku, zvýšenie dostupnej priepustnosti pripojenia a predĺženie životnosti pamäťových médií. Navyše, rozdiel v kvalite videa pri kompresii H.265 v porovnaní s verziou H.264 je prakticky nepostrehnuteľný.
![]()
Dôležité: režim kompresie v kamere IPC-HDW3541EM-S-0280B-S2 je možné voľne prepínať medzi H.265 a H.264, čo jej umožňuje pracovať s rekordérmi, ktoré nepodporujú kompresiu HVEC.
Technická špecifikácia:
| IPC-HDW3541EM-S-0280B-S2 |
| Kamera |
| Snímač | 1/2.7" Progresívny sken CMOS |
Systém skenovania
| Progresívny |
| Maximálne rozlíšenie | 2960 x 1668 |
| Citlivosť | 0.005 lux@F1.4 (farba, 30 IRE)
0.0005 lux@F1.4 (B/W, 30 IRE)
0 lux (osvetľovač zapnutý) |
Pomer S/N
| >56dB |
| Zdroj svetla | 1/3 s–1/100000 s |
| Objektív | 2.8mm |
| Uhol pohľadu | H: 97° |
| IR osvetľovač | Áno, IR 50m |
| Filtr pod infračervené svetlo | Mechanický ICR |
Rozlíšenie
| 5M (2880 × 1620/2960 × 1668); 4M (2688 × 1520); 3.6M(2560 × 1440); 3M (2048×1536); 3M (2304 × 1296);1080p (1920 × 1080); 1.3M (1280 × 960); 720p (1280× 720); D1 (704 × 576/704×480); CIF (352 × 288/352 ×240); VGA (640 × 480) |
| Kompresia | H.265+ / H.265 / H.264 / H.264+ / MJPEG |
Rýchlosť hlavného streamu
| 2960x1668 (1 ~ 20kl/s) |
| Bitrate | 3Kbps ~ 8192Kbps (H.264)
3Kbps ~ 8192Kbps (H.265) |
| Funkcie obrazu a zvuku |
| AGC | Áno |
AWB (vyváženie bielej)
| Auto/prírodné/ulicná lampa/exteriér/manuálne/regiónálne prispôsobenie |
| BLC | Áno |
| HLC | Áno |
| ROI | Áno |
| Široký dynamický rozsah | Áno, WDR 120dB |
| Funkcie úpravy obrazu | 3D DNR; Zrkadlo/otočenie (0°, 90°, 180°, 270°) |
Detekcia pohybu
| 4 oblasti (nastavenie: veľkosť, poloha, citlivosť, prah) |
Obmedzené zóny
| 4 oblasti (nastavenie: veľkosť, poloha) |
| Zabudovaný mikrofón | Áno |
| Inteligentné funkcie Wizsense |
| IVS | Prekročenie línie, vniknutie do oblasti, klasifikácia objektu človek/vozidlo |
Rýchly výber
| Áno |
| AI SSA | Áno |
| SMD 4.0 | Áno, filtrovanie falošných poplachov |
| Sieť |
| Pripojenie siete | RJ-45 (10/100 Base-T) |
| Protokoly | IPv4, IPv6, HTTP, TCP, UDP, ARP, RTP, RTSP, RTCP, RTMP, SMTP, FTP, SFTP, DHCP, DNS, DDNS, QoS, UPnP, NTP, Multicast, ICMP, IGMP, NFS, Samba, PPPoE, SNMP |
| Kompatibilita | ONVIF (Profil S); CGI; P2P; Genetec |
| Používatelia | 20 (zalogovaní súčasne) |
Mobilné systémy
| iOS, android |
Webový server
| Zabudovaný |
| Všeobecné |
| Trieda krytia | IP67 |
| Napájanie | 12V DC, PoE (802.3af) |
Príkon
| <8.9W |
| Prevádzková teplota | -40 °C do 60 °C |
| Materiál krytu | Kov |
| Rozmery | 106 x 93.6 mm |
| Hmotnosť | 0.5 kg |
