Podrobný popis

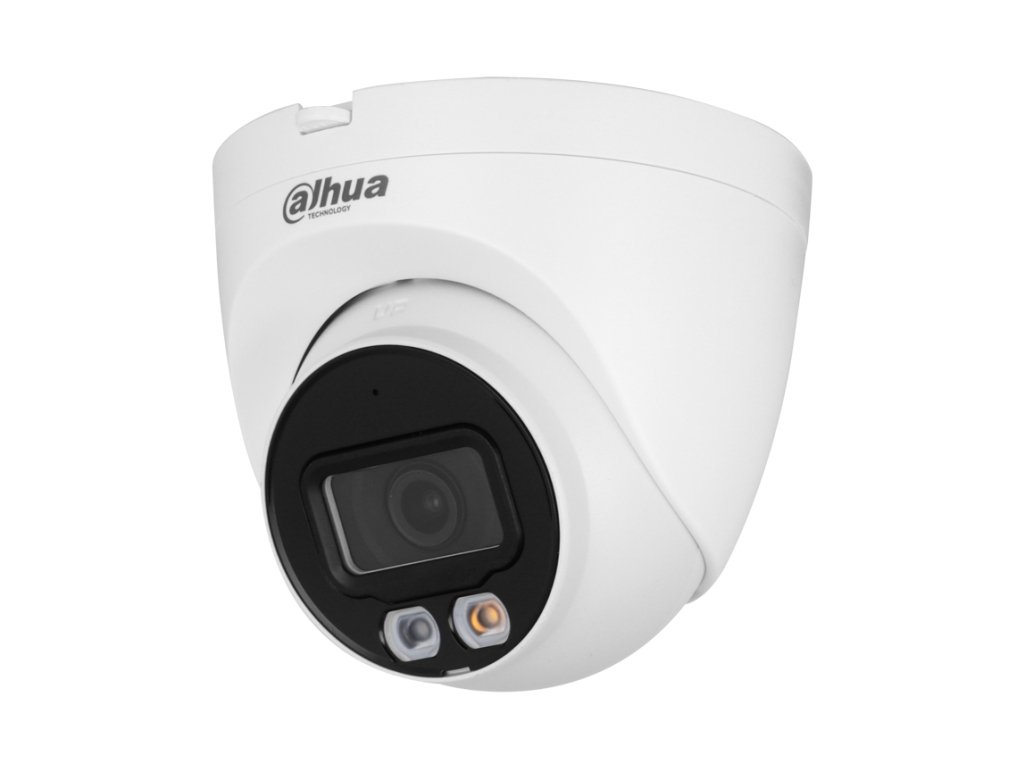

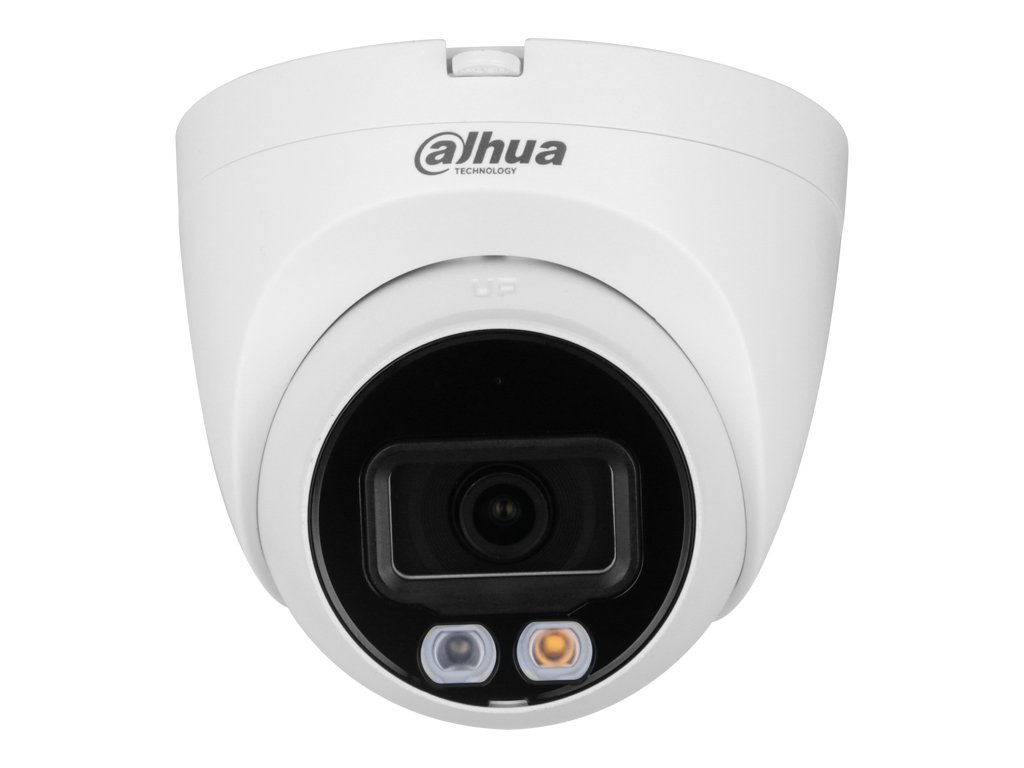

Kamera kupolová IPC-HDW2249T-S-IL-0280B - DAHUA
Model IPC-HDW2249T-S-IL-0280B patrí do série WizSense, ktorá je určená na rozšírené, profesionálne IP monitoringy, založené na inteligentnej analýze obrazu. Kamera má objektív pevný 2.8 mm, a senzor 1/2.8” CMOS, ktorý pracuje v rozlíšení 1920×1080px. Kompresia dát kamery funguje v štandarde H.265 / H.265+ / H.264 / H.264+ / MJPEG. Funkcia WDR 120dB významne zlepšuje dynamiku kamery a vyťahuje viac detailov z kontrastného pozorovacieho plánu.
Zariadenie má tiež zabudovaný reflektor IR a LED bieleho svetla s dosahom do 30m. Umožňuje prácu v 3 režimoch osvetlenia-iba IR, iba biele svetlo alebo režim Smart - IR + biele svetlo. Okrem toho zariadenie disponuje funkciami 3D NR, ROI, AGC, AWB, BLC, HLC, ktoré prispôsobujú fungovanie kamery aktuálnym podmienkam a výrazne zlepšujú kvalitu obrazu. Obal kamery bol vyrobený v štandarde IP67. Kamera je napájaná napätím 12V DC alebo PoE.
Technické parametre:
- Senzor: 1/2.8" PS CMOS
- Rozlíšenie: 2Mpx (1920 x 1080)
- Objektív: 2.8mm
- Uhol pohľadu: H: 107°
- IR reflektor: Áno, dosah do 30m
- Reflektor bieleho svetla: Áno, dosah do 30m
- Zabudovaný mikrofón: Áno
- Slot na microSD kartu: Áno, karta do 256GB
- Funkcie obrazu: AWB, AGC, BLC, HLC, 3D NR, WDR 120dB, RoI
- SMD+: Áno, filtrovanie falošných alarmov
- Full Color: Áno, farebný obraz 24 hodín denne
- Inteligentné funkcie: detekcia pohybu, prekročenie čiary, narušenie oblasti, klasifikácia objektu (človek / vozidlo)
- Konfigurácia a vzdialená správa: softvér VMS (Smart PSS, DSS Express, DSS PRO), webový prehliadač, mobilné aplikácie
- Kompresia obrazu: H.265+ / H.265 / H.264+ / H.264 / MJPEG
- Trieda odolnosti: IP67
- Spotreba energie: < 4.4 W
- Napájanie: 12V DC / PoE
- Rozmery: 100.9 mm × 109.9 mm
- Hmotnosť: 0.51 kg
Široký uhol nahrávania
Objektív 2.8mm
Využívaný senzor CMOS s veľkosťou 1/2.8 palca a objektív s pevným ohniskom 2.8mm umožňujú získať široký uhol pozorovania približne 107° na horizontále. Tak široký uhol pozorovania zabezpečuje, že prezentovaná kamera je ideálna na sledovanie a nahrávanie všetkých udalostí v monitorovanom objekte.
Modely s širokým uhlom, majúce objektív pevných ohniskových vzdialeností 2.8mm, sú najčastejšie používanými verziami kamier v inštaláciách priemyselnej televízie, kvôli svojej univerzálnosti a vysokej kvalite dodávaného video materiálu.
![]()
Obr. 1 Porovnanie uhlov nahrávania pre rôzne objektívy (s senzorom 1/2.8")
Napájanie pomocou PoE
Prenos dát a napájania jedným káblom
Priemyselná kamera IPC-HDW2249T-S-IL-0280B využíva dve metódy napájania - klasicky cez zásuvku 12VDC alebo priamo cez skrútenú dvojicu UTP s využitím technológie Power over Ethernet (PoE). Napájanie cez PoE sa môže realizovať priamo cez Switch alebo Injector PoE. Medzi výhody plynúce z použitia štandardu PoE patrí:
- skrátenie času a nákladov na inštaláciu vďaka zjednodušenej štruktúre kabeláže
- žiadna potreba inštalácie dodatočných napájacích zdrojov
- možnosť napájania kamier na vzdialenosť až do 250m (režim EXTEND)
![]()
Obr. 2 Napájanie a prenos obrazu v technológii PoE
Vzdialená konfigurácia a správa
Pripojenie P2P cez cloud
Na realizáciu pripojenia k sieti kamera využíva štandardné ethernetové rozhranie (self-adaptive) s rýchlosťou 10/100 Mbps. Toto pripojenie umožňuje konfiguráciu práce, modifikáciu parametrov obrazu a živý náhľad a prehrávanie záznamov (kamery so slotom microSD). Realizácia samotného pripojenia môže byť uskutočnená na troch rôznych platformách:
- program Smart PSS, DSS Express, DSS PRO - špeciálny softvér na správu vizuálneho monitorovania, ktorý umožňuje pokročilé modifikácie celého systému a správu parametrov detekcie udalostí a inteligentnej analýzy obrazu
- webový prehliadač WEB - umožňuje rýchlo nadviazať spojenie pomocou adresy IP kamery, čo zabezpečuje prístup k plnej funkcionalite zariadenia. Pre systémy Dahua sa odporúča používať prehliadač Internet Explorer.
- mobilná aplikácia iDMSS / gDMSS - mobilná platforma pre systémy iOS a Android, poskytujúca možnosť živej ukážky, prehrávania záznamov a prijímania upozornení o udalostiach v systéme. Platforma DMSS využíva pripojenie cez cloud, čo eliminuje potrebu preposielania portov na smerovači
Využitie cloudu na nadviazanie spojení medzi systémom a používateľom poskytuje prístup a konfiguráciu kamery z ktoréhokoľvek miesta s pripojením na internet - ako na mobilných zariadeniach, tak aj na stacionárnych (PC, Notebook).
Efektívna kompresia dát
Kodek H.265/ HVEC
Nové modely IP kamier DAHUA využívajú efektívny kodek HEVC (ang. High Efficiency Video Coding), označovaný v odbore systémov priemyselnej televízie ako H.265. Tento štandard bol vytvorený ako reakcia na potrebu prenosu videí vo vysokom rozlíšení (4K) bez nadmerného zaťaženia prenosovej linky. V porovnaní s predchádzajúcim štandardom H.264 nová technológia umožňuje takmer dvojitú úsporu šírky pásma, čo v CCTV systémoch vedie k predĺženiu doby archivácie materiálu na disku, zvýšeniu dostupnej priepustnosti prenosovej linky a predĺženiu životnosti dátových nosičov. Navyše, rozdiel kvality video materiálu pri kompresii H.265 v porovnaní s verziou H.264 je prakticky nepozorovateľný.
![]()
Dôležité: režim kompresie v kamere IPC-HDW2249T-S-IL-0280B je možné slobodne prepínať medzi H.265 a H.264, čo umožňuje jej prácu s rekordérmi, ktoré nepodporujú kompresiu HVEC.
Inteligentná analýza obrazu
Séria WizSense
Kamera IPC-HDW2249T-S-IL-0280B patrí do série WizSense, ktorá sa vyznačuje vysokokvalitnými riešeniami založenými na algoritmoch AI a hlbokého učenia. Medzi najdôležitejšie funkcie WizSense patrí predovšetkým SMD+, čo je najnovšia technológia, ktorá takmer úplne obmedzuje falošné alarmy. Algoritmy AI v sérii WizSense dokážu tiež rozpoznať človeka a vozidlo, zaisťujú presnejšiu perimetrickú ochranu a majú zvýšený dosah detekcie. Pri spolupráci so Smart NVR kamera poskytuje aj funkcie inteligentného vyhľadávania, extrakciu udalostí a zlúčenie do videí z udalostí. Technológia Quick Pick môže rýchlo identifikovať zaujímavé osoby / vozidlá, čo optimalizuje vyhľadávanie príslušných udalostí SMD. AI SSA (samoadaptácia scény) sa opiera o algoritmus hlbokého učenia, ktorý inteligentne identifikuje množstvo scén a prispôsobuje sa ich optimálnym obrazom.
![]()
Technická špecifikácia:
| IPC-HDW2249T-S-IL-0280B |
| Kamera |
| Senzor | 1/2.8" CMOS |
Systém skenovania
| Pokrokové
|
| Maximálne rozlíšenie | 1920 x 1080 |
| Citlivosť | 0.002 lux@F1.6 (Farebný, 30 IRE)
0.0002 lux@F1.6 (B/W, 30 IRE)
0 lux (osvetlenie zapnuté) |
Pomer S/N
| >56dB
|
| Spúšť | 1/3 s–1/100000 s |
| Objektív | 2.8 mm |
| Uhol pohľadu | 2.8 mm: Horizontálne: 107 ° × Vertikálne: 56 ° × Diagonálne: 127 ° |
| IR reflektor | Áno, dosah do 30m
|
| Reflektor bieleho svetla | Áno, dosah do 30m |
| Režimy práce zobrazenia | iba IR, iba LED, Smart - IR + LED |
| Infračervený filter | Mechanický ICR |
Rozlíšenie
| 1080p (1920 × 1080); 1.3M (1280 × 960); 720p (1280 × 720); D1 (704 × 576/704 × 480); VGA (640 × 480); CIF (352 × 288/352 × 240) |
| Kompresia | H.265+ / H.265 / H.264 / H.264+ / MJPEG |
Rýchlosť hlavného prúdu
| 1920 × 1080(1–25/30 snímok/s) |
| Bitrate | H.264: 32 kbps–6144 kbps
H.265: 12 kbps–6144 kbps |
| Funkcie obrazu |
| AGC | Áno |
AWB (vyváženie bielej)
| Auto/naturálne/uličná lampa/exteriér/manuálne/regiónálne prispôsobenie |
| BLC | Áno |
| HLC | Áno |
| ROI | Áno
|
| Široký dynamický rozsah | Áno, WDR 120 dB
|
| Funkcie regulácie obrazu | 3D DNR; Zrkadlo/otáčanie (0°, 90°, 180°, 270°)
|
Detekcia pohybu
| 4 oblasti (nastavenie: veľkosť, umiestnenie, citlivosť, prah) |
Zabezpečené zóny
| 4 oblasti (nastavenie: veľkosť, umiestnenie) |
| Audio |
| Zabudovaný mikrofón | Áno |
| Kompresia | G.711a; G.711Mu; PCM; G.726 |
| Sieť |
| Pripojenie siete | RJ-45 (10/100Base-T) |
| Protokoly | IPv4; IPv6; HTTP; TCP; UDP; ARP; RTP; RTSP; RTCP; RTMP; SMTP; FTP; SFTP; DHCP; DNS; DDNS; NTP; Multicast; ICMP; IGMP |
| Kompatibilita | ONVIF (Profil S/Profil T); CGI; P2P; Milestone |
| Vzdialená správa | DSS; DMSS |
| Používatelia | 6 (prihlásených súčasne)
|
Mobilné systémy
| iOS; Android |
Webový server
| Zabudovaný |
| Inteligentné funkcie WizSense |
| Perimetrická ochrana | Prekročenie čiary, detekcia narušenia (podpora klasifikácie a presného detekovania vozidiel a ľudí) |
| SMD+ | Klasifikácia (človek / vozidlo), filtrácia falošných alarmov (>1%), Zväčšená vzdialenosť detekcie |
| Inteligentné vyhľadávanie | Spolupráca so Smart NVR na presné inteligentné vyhľadávanie, extrakciu udalostí a zlúčenie do videí z udalostí |
| Všeobecné |
| Slot na microSD kartu | Áno, karta do 256GB |
| Trieda odolnosti | IP67
|
| Napájanie | 12V DC, PoE (802.3af) |
Spotreba energie
| <4.4W |
| Pracovná teplota | -40 °C do 60 °C |
| Prípustná vlhkosť | 95% |
| Materiál obalu | Plast + Kov |
| Rozmery | 100.9 mm × 109.9 mm |
| Hmotnosť | 0.51 kg |
