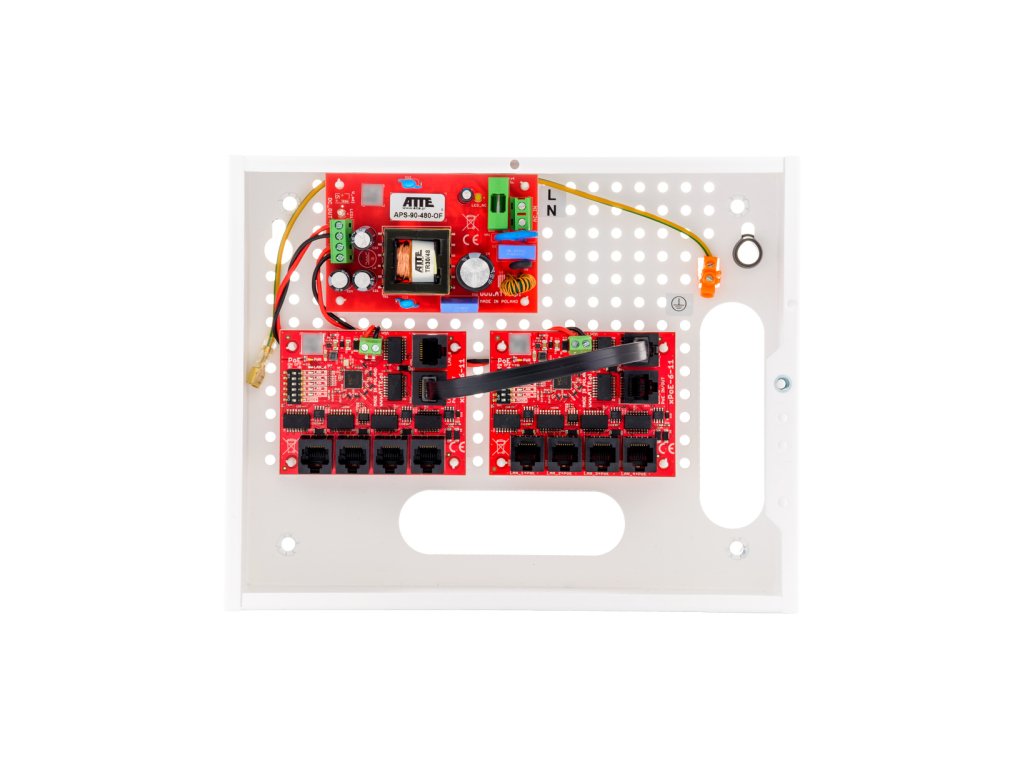

ATTE IP-9-11-E je sada pre systémy PoE zložená z vysoko kvalitných komponentov, spolupracujúcich so zariadeniami PoE, napájanými v štandarde PoE 802.3at/af alebo PoE PASSIVE. Komplet sa skladá z niekoľkých komponentov:
dvoch sieťových switchov PoE pre systémy priemyselnej televízie IP – xPoE-6-11-OF,
napájacieho zdroja APS-90-480-OF,
skrinky ABOX-E.
Switch a napájací zdroj PoE IP-9-11-E je kompletné riešenie pre napájanie IP kamier a iných sieťových zariadení. Elektronické ochrany výstupov PoE sú zárukou spoľahlivej nepretržitej práce systému. Je dôležité zdôrazniť, že PoE switch ATTE je odolný voči skratom či preťaženiam jednotlivých vetiev napájania a vybavený funkciou automatického návratu napätia po ustúpení poruchy. Režim „Long Range" zaručuje možnosť zvýšenia dosahu prenosu na 280 metrov pomocou štandardnej krútenej dvojlinky UTP.
Najdôležitejšie vlastnosti switcha:
• možnosť napájania 5 prijímačov PoE 802.3at/af alebo PoE PASSIVE • v režime LONG RANGE prenos dát do 280m • možnosť vypnutia napájania na vybraných portoch PoE • široký rozsah vstupného napätia (10 ... 56 VDC) • až 70W výkonu na porte LAN_5 PoE IN/OUT • až 40W výkonu na ostatných portoch PoE • napájaný cez skrutkový konektor (VIN) alebo z iného switcha PoE PASSIVE (port PoE IN/OUT) • možnosť kaskádového napájania - jeden xPoE napája ďalšie (port PoE IN/OUT) • jednoduché a rýchle spustenie bez potreby konfigurácie parametrov • veľmi nízka spotreba energie (<1,5 W) • vstup káblami cez nainštalované priechodky v skrinke: 6 x M16 • v sete 2 držiaky umožňujúce montáž skrinky bez narušenia stupňa ochrany IP56
Najdôležitejšie vlastnosti napájacieho zdroja:
kompletné riešenie napájania CCTV zariadení v malej skrinke
nízke zahriatie vnútra skrinky vďaka vysokej účinnosti napájacieho zdroja
odolnosť voči skratu a preťaženiu
odolnosť voči prepätiam ako zo strany siete 230 VAC, tak z výstupu napájacieho zdroja
jednoduchá montáž v skrinkách s otvorením v rastri 10,8 mm

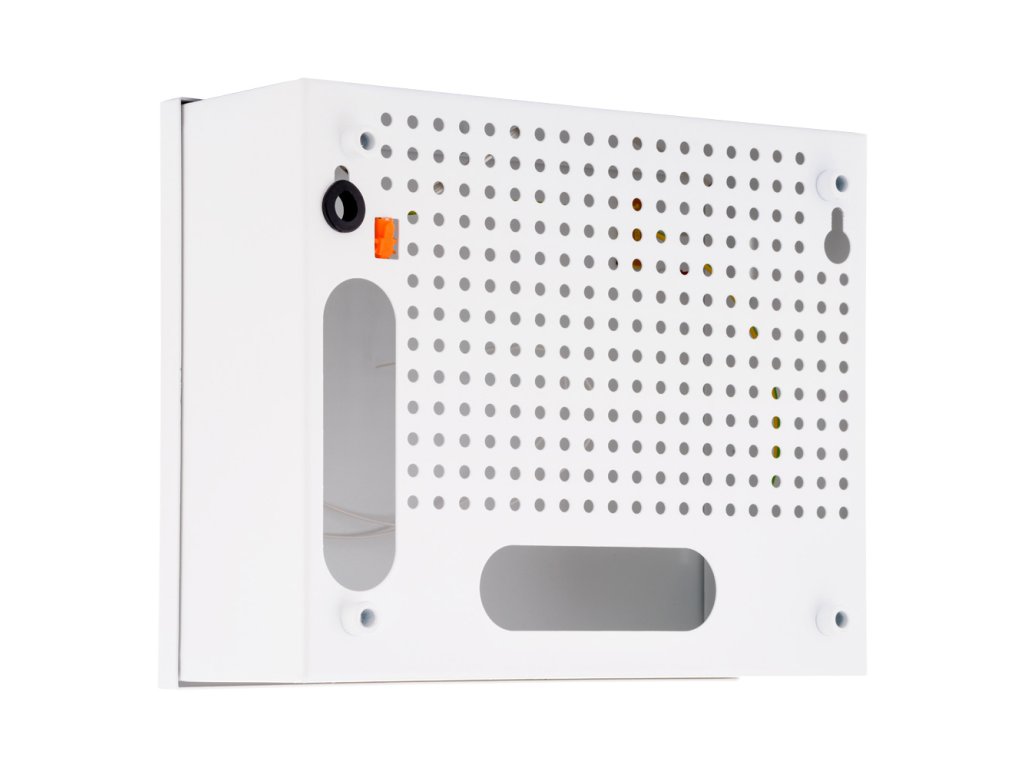

Najdôležitejšie vlastnosti skrinky:
malé rozmery, najmenšia vnútorná skriňa v ponuke
miesto pre akumulátor 7Ah
kabelové priechody vzadu skrinky
vzdialenosť od steny/montážnej plochy
Technická špecifikácia:
IP-9-11-E
Všeobecné
Počet LAN portov
10 portov RJ45 10/100Mbps:
9x port RJ45 PoE 802af/at (10/100Mbps)
1x UPLINK
Funkcie portov
LAN 1 ... LAN 4: VSTUP PoE PASSIVE (do 40W) - napájanie switcha VÝSTUP PoE - pre prijímače PoE PASSIVE (do 40W) a 802.3af (do 15,4W), 802.3at (do 30W)
LAN5: VSTUP PoE PASSIVE (do 70W) - napájanie switcha VÝSTUP PoE (VIN > 48 VDC) - pre prijímače PoE PASSIVE (do 70W) a 802.3af (do 15,4W), 802.3at (do 30W)
LAN6: UPLINK (bez napájania PoE)
Prevádzkový režim
Režim "STANDARD" (MODE = OFF) LAN 1 ... LAN 6 - 10/100Mbps, dosah do 100m Režim "LONG RANGE" (MODE = ON) LAN 1 ... LAN 4 - 10Mbps, dosah do 280m LAN 5 ... LAN 6 - 10/100Mbps, dosah do 100m
Napájacie napätie
190 ... 260 VAC, 50 Hz
Výstupné napätie pre PoE zariadenia
48 VDC +/- 2%
Výkon napájacieho zdroja
96 W
Účinnosť
92% @90W
Ochrana vstupu napájacieho zdroja
Pomalá tavná poistka 3,15A, Ochrana proti prepätiu
Ochrana výstupu napájacieho zdroja
Elektronická ochrana proti preťaženiu na úrovni 3 A
Elektronická ochrana proti skratu (po skrate môže byť potrebný reštart napájacieho zdroja)
Ochrana proti prepätiu
Ochrana portov
LAN 1 ... LAN 6, VIN Ochrana proti prepätiu
LAN 1...LAN 4 Ochrana proti skratu 0,75A s automatickým návratom
LAN 5 Ochrana proti skratu 1,25A s automatickým návratom
Kontrola napájania na portoch
Prepináč PoE ON/OFF - pozície 2 ... 6 (LAN 1 ... LAN 5) PoE VYPNUTÉ na porte - prepínač v pozícii OFF PoE ZAPNUTÉ na porte - prepínač v pozícii ON
Konštrukcia skrinky
Skrinka ABOX-E Materiál skrinky - oceľový plech 0,8 mm Skrinka práškovaná na bielo Nainštalovaný tamper otvárania Vzdialenosť od steny
