Podrobný popis
SWITCH POE 10 PORTOV IP-8-20-H - ATTE
Switch ATTE IP-8-20-H 10 portový predstavuje pokročilé sieťové riešenie, spĺňajúce požiadavky moderných systémov IP monitorovania. Switch 10 portový ATTE je odporúčaný najmä pre inštalácie CCTV využívajúce kamery 4K Ultra HD. Zariadenie je vybavené celkom 10 portmi. Prvých 8 portov RJ45 sú zásuvky v štandarde 10/100 Base-TX s funkciou PoE (Power over Ethernet) v súlade so štandardmi 802.3af/at a Passive PoE, čo umožňuje spoľahlivé napájanie pripojených zariadení priamo cez bežný sieťový kábel. Ďalej, switch ATTE IP-8-20-H má 2 porty RJ45 10/100/1000 Base-TX určené na uplink, čo je zárukou vysokej priepustnosti, zabezpečujúc efektívnu komunikáciu v sieti.
Najdôležitejšie vlastnosti switcha:
- podpora kamier 4K Ultra HD
- možnosť napájania 8 prijímačov PoE 802.3at/af alebo PASSIVE
- elektronický istič nezávisle pre každý kanál PoE (auto návrat)
- možnosť vypnutia napájania na portoch PoE
- jasná optická signalizácia stavu napájania a prenosu dát
- široký rozsah vstupného napätia (10...56VDC)
- výstupné napätie = vstupné napätie
- do 40W výkonu na portoch PoE (LAN_1 do LAN_8)
- jednoduché a rýchle spustenie bez nutnosti konfigurácie parametrov
Najdôležitejšie vlastnosti napájača:
- kompletné riešenie napájania zariadení CCTV v malorozmernej skrinke
- nízke zahrievanie vnútra skrinky vďaka vysokej účinnosti napájača
- odolnosť voči skratom a preťaženiam
- odolnosť voči prepätím na strane siete 230 VAC aj výstupu napájača
- jednoduchá montáž v skrinkách s otvormi v rastri 10,8 mm
Najdôležitejšie vlastnosti skrinky:
- najväčšia vnútorná skrinka dostupná v ponuke
- možnosť namontovania rekordéra kamier vo vnútri skrinky
- miesto na 2 batérie 18Ah
- kabelové priechodky zozadu skrinky
- vzdialenosť od steny/montážne povrchy
- možnosť zachovania rezervy káblov vo vnútri skrinky
Switch Power over Ethernet
Každý z portov Power of Ethernet môže poskytnúť maximálne 40W výkonu v režime Passive PoE, 30W v režime PoE (802.3at) a 15.4W v režime PoE (802.3af), pričom celkový výkon dostupný pre všetky porty je 96W. Vďaka použitiu elektronických istení, switch IP-8-20-H PoE ATTE ponúka účinnú ochranu proti preťaženiu a skratu. Používateľ tak získava switch zaručujúci neprerušenú prevádzku bezpečnostného systému, aj v prípade poruchy jednotlivých vetiev napájania.

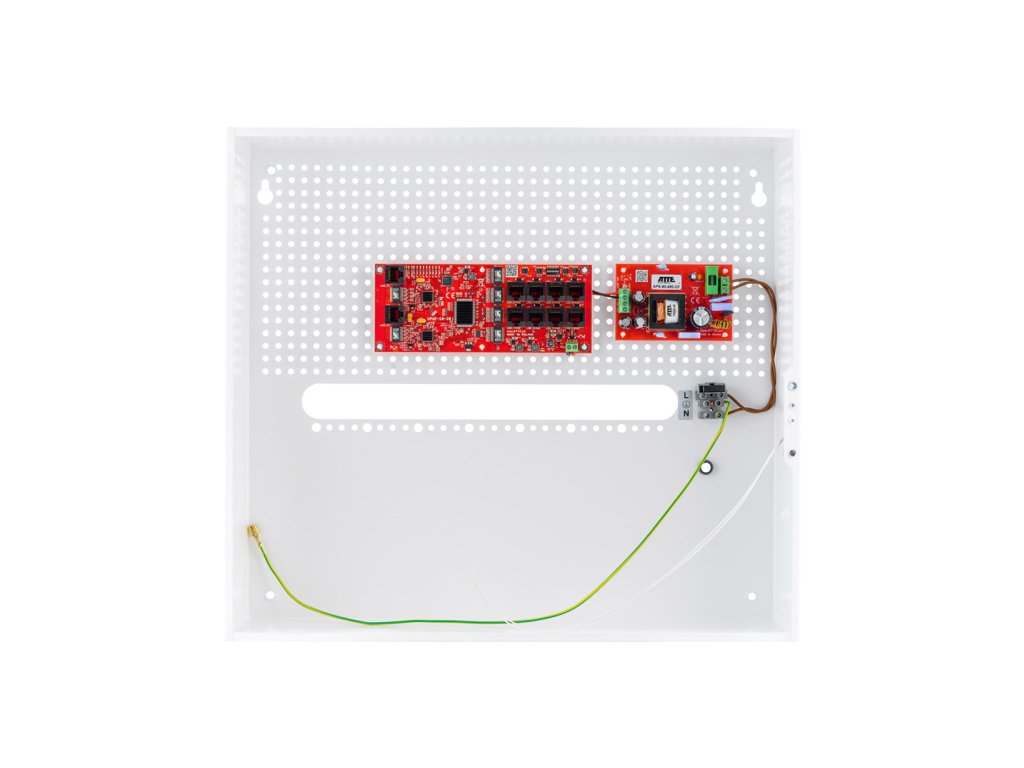

Modulárna konštrukcia switcha PoE
Modulárna konštrukcia switcha IP-8-20-H uľahčuje servisovanie a rozšírenie systému a technológia rastrového montovania modulov umožňuje flexibilné konfigurácie a rozšírenie zariadenia. Nezávislé zapínanie a vypínanie napájania PoE pre každý z portov LAN a elektronické istenie pre každý kanál PoE zvyšujú funkčnosť a bezpečnosť používania. Switch IP-8-20-H je tiež vybavený špeciálnymi LED diódami, informujúcimi o stave napájania a správy LAN, a tiež TAMPER prepínačom, ktorý signalizuje otvorenie skrinky.
Vysoká účinnosť ATTE IP-8-20-H
Zariadenie sa pýši vysokou efektívnosťou na úrovni 92% pri zaťažení 90W a možnosťou kaskádového prepojenia. Skrinka switcha ATTE IP-8-20-H má ochrannú triedu IP20, a samotné otvory na vstupné káblovanie sa nachádzajú vzadu skrinky, čo uľahčuje montáž a organizáciu priestoru. Kompaktné rozmery zariadenia 400 x 450 x 140 mm spolu s nízkou váhou 4,33 kg zaručujú, že zariadenie sa výborne uplatňuje v mnohých aplikáciách. Výrobca poskytol na switch 3-ročnú záruku.
Inovatívny switch PoE ATTE IP-8-20-H je spoľahlivým a výkonným riešením pre napájanie a distribúciu dát v sieti pre pokročilé systémy IP monitorovania. IP-8-20-H ponúka vysokú kvalitu prenosu, bezpečnosť a jednoduchú správu a rozšírenie.
Technická špecifikácia:
| IP-8-20-H |
| Všeobecné |
| Počet portov LAN | 10 portov RJ45 10/100Mbps: - 8 x PoE10/100Mbps
- 2 x Gigabit UpLink
|
| Funkcie portov | - xPoE-10-20-OF LAN 1 ... LAN 8:
VÝSTUP PoE - pre prijímače PoE PASSIVE
(do 40W) a 802.3af (do 15,4W), 802.3at (do
30W) - xPoE-10-20-OF LAN G1, LAN G2:
UPLINK Gigabit (bez napájania PoE) |
| Napätie napájania | 190 ... 260 VAC, 50 Hz |
| Výstupné napätie pre zariadenia PoE | 48 VDC +/- 2% |
| Výkon napájača | 96 W |
| Účinnosť | 92% @90W |
| Zabezpečenie vstupu napájača | Ištič topíkový oneskorený 3,15A, Zabezpečenie proti prepätiu |
| Zabezpečenie výstupu napájača | - Elektronická? ochrana proti preťaženiu na úrovni 3 A
- Elektronická? ochrana proti skratu (po skratu môže byť vyžadované reštartovanie? napájača)
- Ochrana proti? prepätiu
|
| Zabezpečenie portov | - LAN 1 ... LAN 8, Vin:
Ochrana proti prepätiu - LAN 1 ... LAN 8:
Ochrana proti skratom 0,75 A s
auto návratom |
| Kontrola napájania na portoch | xPoE-10-20-OF:
Prekĺpač PoE ON/OFF - pozície 1 ... 8 (LAN
1 ... LAN 8)
PoE VYPNUTÉ na porte - preklápač v
pozícii OFF
PoE ZAPNUTÉ na porte - preklápač v
pozícii ON |

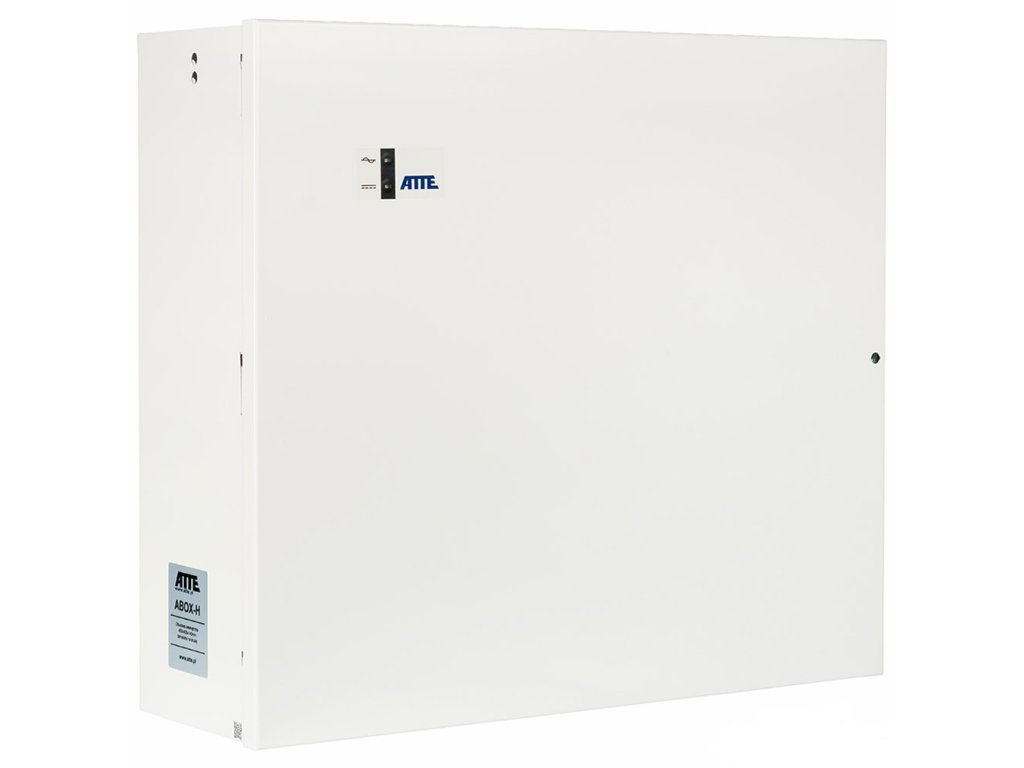

| Konštrukcia skrinky | Skrinka ABOX-H
Materiál skrinky - oceľový plech 0,8 mm
Skrinka lakovaná práškovo na biely odtieň
Namontovaný tamper otvorenia
Systémové otvorovanie 4,8 mm v rastri
10,8 mm
Vzdialenosť od steny
Montážne otvory 6 mm
|
| Montáž | Nástenná montáž cez montážne otvory 6 mm |
| Stupeň ochrany | IP20 |
| Teplota prevádzky | -10 ... +40°C |
| Rozmery | 450 x 400 x 140 mm |
| Hmotnosť | 4,26 kg |
