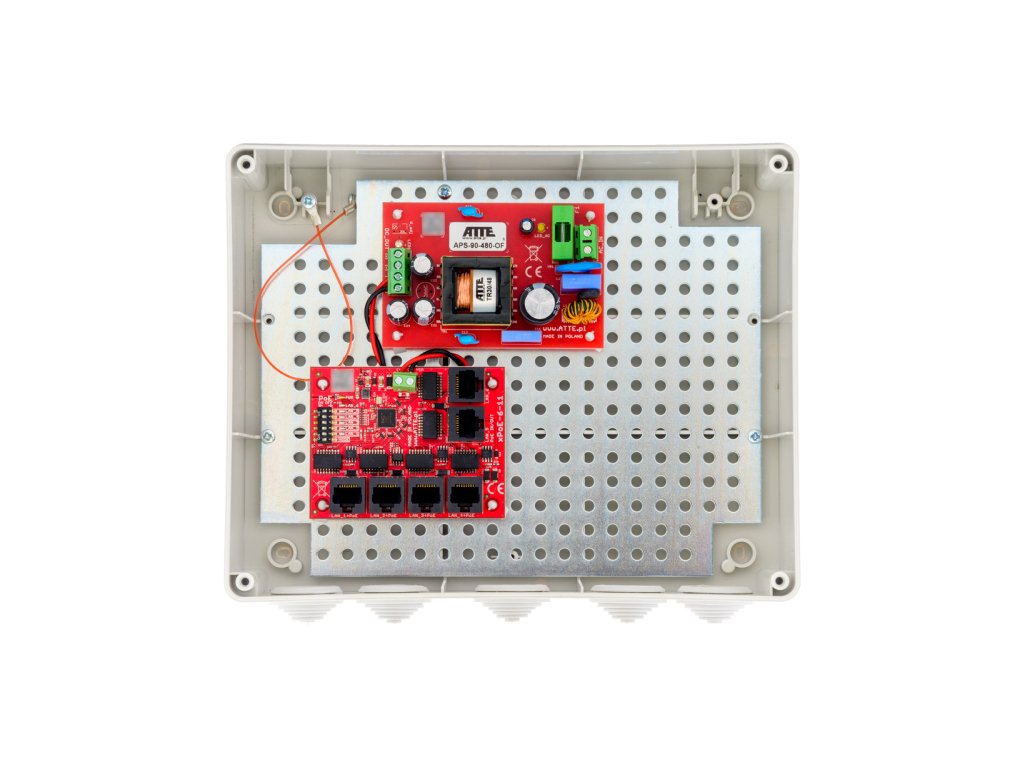

IP-5-11-L3 je súprava zložená z: sieťového switcha PoE určeného pre systémy priemyselnej televízie IP - xPoE-6-11-OF, napájacieho zdroja APS-90-480-OF a krytu ABOX-L3, ktorý umožňuje montáž a pripojenie súpravy v exteriérových podmienkach. Zariadenie spolupracuje s IP kamerami a inými sieťovými zariadeniami napájanými v štandarde PoE 802.3at/af alebo PoE PASSIVE. Elektronické ochrany výstupov PoE zaručujú kontinuitu systému počas skratu alebo preťaženia jednotlivých napájacích vetiev, ako aj automatický návrat napätia po pominutí poruchy. Režim „Long Range” umožňuje zväčšiť dosah prenosu až do 280m s použitím štandardného počítačového káblu UTP.
Najdôležitejšie vlastnosti switcha:
• možnosť napájania 5 prijímačov PoE 802.3at/af alebo PoE PASSIVE • v režime LONG RANGE prenos dát do 280m • možnosť vypnutia napájania na vybraných portoch PoE • široký rozsah vstupného napätia (10 ... 56 VDC) • do 70W výkonu na porte LAN_5 PoE IN/OUT • do 40W výkonu na ostatných portoch PoE • napájaný cez skrutkový konektor (VIN) alebo z iného switcha PoE PASSIVE (port PoE IN/OUT) • možnosť kaskádového napájania - jeden xPoE napája ďalšie (port PoE IN/OUT) • jednoduché a rýchle spustenie bez nutnosti konfigurácie parametrov • veľmi nízka spotreba energie (<1,5 W) • vstup káble cez namontované priechody v kryte: 6 x M16 • v balení 2 držiaky umožňujúce montáž krytu bez narušenia stupňa ochrany IP56
Najdôležitejšie vlastnosti napájacieho zdroja:
kompletné riešenie napájania zariadení CCTV v malokapacitnom kryte
nízke zahrievanie vnútra krytu vďaka vysokej účinnosti napájacieho zdroja
odolnosť voči skratom a preťaženiam
odolnosť voči prepätiam ako zo strany siete 230 VAC, tak aj výstupu napájacieho zdroja
jednoduchá montáž v krytoch majúcich otvorenie v rastri 10,8 mm
Najdôležitejšie vlastnosti krytu:
možnosť vloženia káblov s osadenými konektormi (po narezaní záslepky)
kryt a obal spojené šnúrkou na uľahčenie servisu
možnosť uloženia káblov vo vnútri krytu
vstup káble cez namontované gumové záslepky: 5x29mm
v balení 4 držiaky umožňujúce montáž krytu bez narušenia stupňa ochrany IP55
voliteľný ADD-PMAL umožňuje jednoduchú montáž krytu na stĺpy alebo lampy
Technická špecifikácia:
IP-5-11-L3
Všeobecné
Počet LAN portov
6 portov RJ45 10/100Mbps:
4x port RJ45 PoE 802af/at (10/100Mbps)
1x port RJ45 PoE IN/OUT 802af/at (10/100Mbps)
1x port RJ45 UpLink (10/100Mbps)
Funkcie portov
LAN 1 ... LAN 4: VSTUP PoE PASSIVE (do 40W) - napájanie switcha VÝSTUP PoE - do prijímačov PoE PASSIVE (do 40W) a 802.3af (do 15,4W), 802.3at (do 30W)
LAN5: VSTUP PoE PASSIVE (do 70W) - napájanie switcha VÝSTUP PoE (VIN > 48 VDC) - do prijímačov PoE PASSIVE (do 70W) a 802.3af (do 15,4W), 802.3at (do 30W)
LAN6: UPLINK (bez napájania PoE)
Prevádzkový režim
Režim "STANDARD" (MODE = OFF) LAN 1 ... LAN 6 - 10/100Mbps, dosah do 100m Režim "LONG RANGE" (MODE = ON) LAN 1 ... LAN 4 - 10Mbps, dosah do 280m LAN 5 ... LAN 6 - 10/100Mbps, dosah do 100m
Napájacie napätie
190 ... 260 VAC, 50 Hz
Výstupné napätie pre zariadenia PoE
48 VDC +/- 2%
Výkon napájacieho zdroja
96 W
Účinnosť
92% @90W
Ochrana vstupu napájacieho zdroja
Časovo oneskorená poistka 3,15A, Ochrana proti prepätiu
Ochrana výstupu napájacieho zdroja
Elektronická ochrana proti preťaženiu na úrovni 3 A
Elektronická ochrana proti skratu (po skrate môže byť potrebný reštart napájacieho zdroja)
Ochrana proti prepätiu
Ochrana portov
LAN 1 ... LAN 6, VIN Ochrana proti prepätiu
LAN 1...LAN 4 Ochrana proti skratu 0,75A s automatickým návratom
LAN 5 Ochrana proti skratu 1,25A s automatickým návratom
Kontrola napájania na portoch
Prepínač PoE ON/OFF - pozície 2 ... 6 (LAN 1 ... LAN 5) PoE VYPNUTÉ na porte - prepínač v pozícii OFF PoE ZAPNUTÉ na porte - prepínač v pozícii ON
Konstrukcia krytu
Kryt ABOX-L3 Materiál bezhalogénový, odolný voči UV žiareniu Materiál krytu - plast, farba sivá (RAL7035) Namontovaná montážna doska s systémovým otvorením 4,8 mm v rastri 10,8 mm Namontované gumové záslepky 5 x 29 mm
