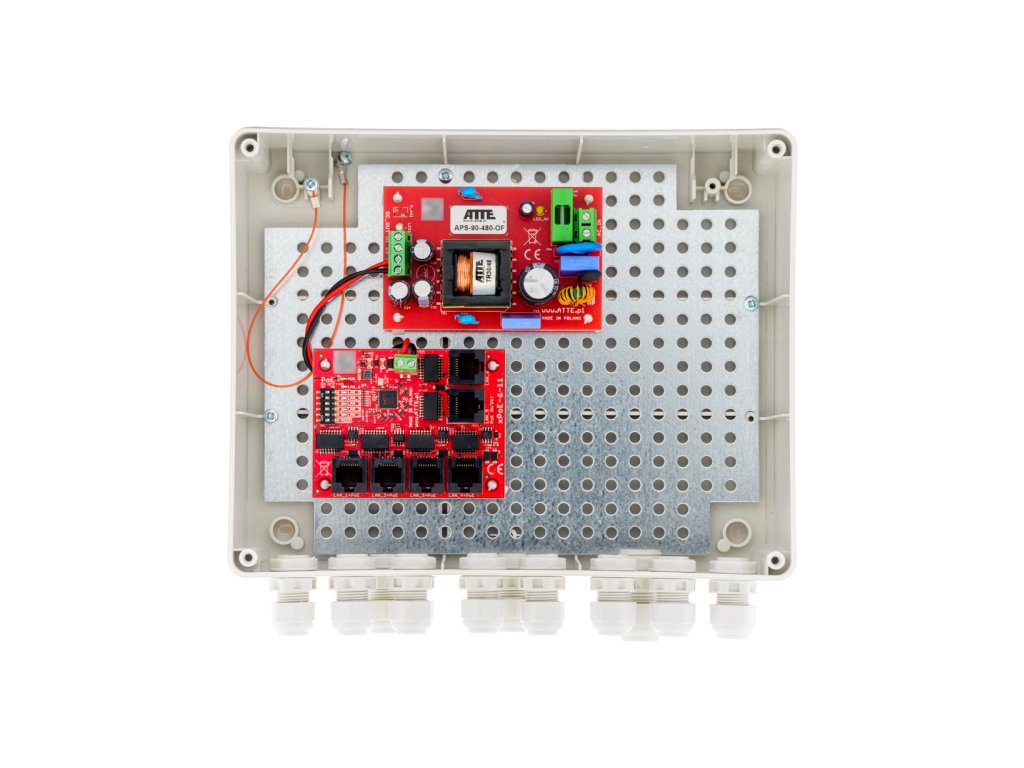

Súprava switche IP-5-11-L2 značky ATTE je komplexným riešením napájania v technológii Power over Ethernet (PoE), navrhnutým na uspokojenie potrieb moderných systémov IP monitoringu a inštalácií vyžadujúcich napájanie PoE. Skladá sa z troch kľúčových komponentov: pokročilého sieťového switche PoE xPoE-6-11-OF, výkonného impulzného záložného napájača APS-90-480-OF a mimoriadne odolnej skrinky zo série ABOX - model ABOX-L2 - ktorá zaisťuje bezproblémové používanie súpravy aj v veľmi náročných podmienkach prostredia.
Najdôležitejšie vlastnosti switche:
• možnosť napájania 5 odberateľov PoE 802.3at/af alebo PoE PASSIVE • v režime LONG RANGE prenos dát do 280m • možnosť vypnutia napájania na vybraných portoch PoE • široký rozsah vstupného napätia (10 ... 56 VDC) • do 70W výkonu na porte LAN_5 PoE IN/OUT • do 40W výkonu na ostatných portoch PoE • napájaný cez skrutkovaciu svorku (VIN) alebo z iného switche PoE PASSIVE (port PoE IN/OUT) • možnosť kaskádového napájania - jeden xPoE napája ďalšie (port PoE IN/OUT) • ľahké a rýchle spustenie bez nutnosti konfigurácie parametrov • veľmi nízka spotreba energie (<1,5 W) • vstup káblami cez nainštalované priechodky v obale: 6 x M16 • v balení 2 úchyty umožňujúce montáž obalu bez narušenia stupňa ochrany IP56
Najdôležitejšie vlastnosti napájača:
komplexné riešenie napájania zariadení CCTV v malom rozmere obalu
nízke zahrievanie vnútra obalu vďaka vysokej účinnosti napájača
odolnosť proti skratom a preťaženiam
odolnosť proti prepätiam zo strany siete 230 VAC aj z výstupu napájača
jednoduchá montáž v obloch so systémovým otváraním s rozstupom 10,8 mm
Najdôležitejšie vlastnosti obalu:
veľký počet káblových priechodiek
kryt a obal spojené lankom na uľahčenie servisu
možnosť uchovávania rezervy káblov vnútri obalu
vstup káblami cez nainštalované priechodky v obale: 10xM16 a 1xM20
v balení 4 úchyty umožňujúce montáž obalu bez narušenia stupňa ochrany IP56
voliteľný adaptér ADD-PMAL umožňuje jednoduchú montáž obalu na stĺpy alebo lampy
Sieťový switch PoE xPoE-6-11-OF dostupný v súprave ATTE IP-5-11-L2 zabezpečuje možnosť efektívneho napájania až piatich sieťových zariadení, ako sú IP kamery, centrálne systémy alarmov alebo kontrolne jednotky prístupu, kompatibilných so štandardmi PoE 802.3at/af alebo PoE PASSIVE. Použitie špeciálnej funkcie "Long Range" umožnilo, že switch je schopný prenášať dáta na veľkú vzdialenosť až 280 metrov pomocou štandardného počítačového twisted pair káblu UTP, čo výrazne rozširuje možnosti inštalácie monitorovacích systémov a rozšírenia infraštruktúry na väčšej ploche. Ďalej je switch vybavený elektronickými zabezpečeniami výstupov PoE, ktoré zabezpečujú neprerušenú nepretržitú prevádzku bezpečnostného systému, aj pri výskyte nechceného skratku alebo nebezpečného preťaženia. V prípade poruchy systém automaticky obnoví napätie, čo zaručuje kontinuitu prevádzky.
Záložný napájač ATTE APS-90-480-OF je ďalším prvkom súpravy ATTE IP-5-11-L2 , ktorý dodáva stabilné jednosmerné napätie 48V DC s veľkým výstupným prúdom 2A, čo umožňuje efektívne napájanie zariadení s celkovým maximálnym výkonom až do 96W. Jeho vysoká účinnosť minimalizuje riziko prehriatia, čo sa prejavuje v dlhodobej a bezporuchovej prevádzke celej inštalácie, bez teplotných strát.
Obal zo série ABOX značky ATTE, model ABOX-L2, bol navrhnutý na ochranu súpravy ATTE IP-5-11-L2 pred nepriaznivými vonkajšími vplyvmi. Vďaka veľkému počtu káblových priechodiek a možnosti uchovávať rezervu káblov vnútri, inštalácia a servisovanie IP monitorovacieho systému sa stávajú výrazne jednoduchšími. Obal ABOX ATTE je vybavený štyrmi špeciálnymi montážnymi úchytmi. Okrem toho voliteľný adaptér ADD-PMAL umožňuje jednoduchú montáž obalu ABOX na stĺpy alebo lampy.
Technická špecifikácia:
IP-5-11-L2
Všeobecné
Počet LAN portov
6 portov RJ45 10/100Mbps:
4x port RJ45 PoE 802af/at (10/100Mbps)
1x port RJ45 PoE IN/OUT 802af/at (10/100Mbps)
1x port RJ45 UpLink (10/100Mbps)
Funkcie portov
LAN 1 ... LAN 4: VSTUP PoE PASSIVE (do 40W) - napájanie switche VÝSTUP PoE - pre odberateľov PoE PASSIVE (do 40W) a 802.3af (do 15,4W), 802.3at (do 30W)
LAN5: VSTUP PoE PASSIVE (do 70W) - napájanie switche VÝSTUP PoE (VIN > 48 VDC) - pre odberateľov PoE PASSIVE (do 70W) a 802.3af (do 15,4W), 802.3at (do 30W)
LAN6: UPLINK (bez napájania PoE)
Režim práce
Režim "STANDARD" (MODE = OFF) LAN 1 ... LAN 6 - 10/100Mbps, dosah do 100m Režim "LONG RANGE" (MODE = ON) LAN 1 ... LAN 4 - 10Mbps, dosah do 280m LAN 5 ... LAN 6 - 10/100Mbps, dosah do 100m
Napájacie napätie
190 ... 260 VAC, 50 Hz
Výstupné napätie pre PoE zariadenia
48 VDC +/- 2%
Výkon napájača
96 W
Účinnosť
92% @90W
Zabezpečenie vstupu napájača
Pomalá tavná poistka 3,15A, Prepäťová ochrana
Zabezpečenie výstupu napájača
Elektronická ochrana proti preťaženiu na úrovni 3 A
Elektronická ochrana proti skratom (po skrate môže byť vyžadovaný reštart napájača)
Prepäťová ochrana
Ochrana portov
LAN 1 ... LAN 6, VIN Prepäťová ochrana
LAN 1...LAN 4 Ochrana proti skratom 0,75A s autonávratom
LAN 5 Ochrana proti skratom 1,25A s autonávratom
Kontrola napájania na portoch
Prepínač PoE ON/OFF - pozície 2 ... 6 (LAN 1 ... LAN 5) PoE VYPNUTÉ na porte - prepínač v pozícii OFF PoE ZAPNUTÉ na porte - prepínač v pozícii ON
Konštrukcia obalu
Obal ABOX-L2 Materiál bezhalogénový, odolný proti UV žiareniu Farba šedá (RAL7035) Nainštalovaná montážna doska s systémovým otváraním 4,8 mm v rastri 10,8 mm Nainštalované priechodky 10 x M16, 1 x M20
