SWITCH POE 6 PORTOV IP-5-11-E - ATTE

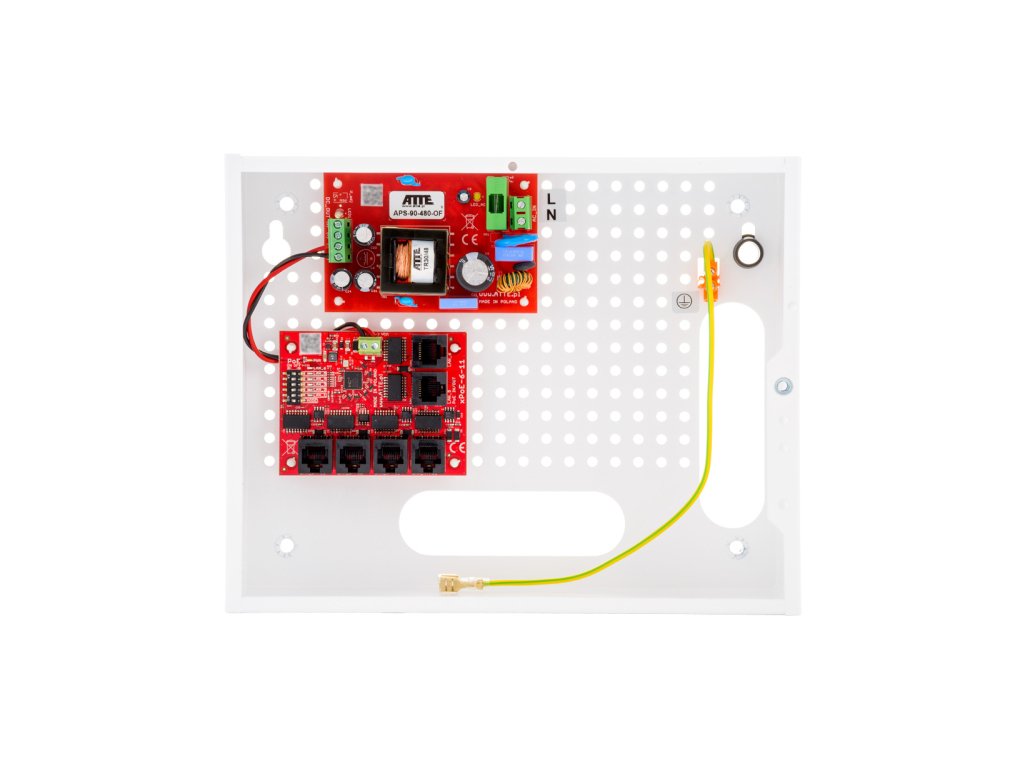

Sada ATTE IP-5-11-E je komplexné riešenie pre systémy IP monitoringu, ktoré sa skladá z troch kľúčových prvkov: pokročilého switcha PoE xPoE-6-11-OF, výkonného napájacieho zdroja APS-90-480-OF a pevného krytu ABOX-E. Sada ATTE IP-5-11-E je navrhnutá tak, aby poskytovala spoľahlivé napájanie a prenos dát pre IP kamery a iné sieťové zariadenia podporujúce štandardy PoE 802.3at/af alebo PoE PASSIVE.
Switch xPoE-6-11-OF je srdcom systému ATTE IP-5-11-E, ktorý umožňuje efektívne a spoľahlivé napájanie piatich PoE prijímačov (ang. Power over Ethernet). Vďaka funkcii „Long Range“ umožňuje zariadenie rýchly prenos dát na vzdialenosť až 280 metrov pomocou len štandardného UTP kábla, bez potreby dodatočného kabelážneho vedenia alebo zosilnenia signálu, čo je ideálne pre rozsiahle inštalácie monitoringu.
Elektronické ochrany výstupov PoE ATTE IP-5-11-E zaručujú kontinuitu práce inštalácie, aj v prípade výskytu nebezpečného skratu alebo preťaženia infraštruktúry, poskytujúce automatický návrat napätia po ustúpení neočakávanej poruchy.
Napájací zdroj APS-90-480-OF poskytuje stabilné napätie 48V DC pri výstupnom prúde 2A, čo umožňuje napájanie zariadení s celkovým výkonom do 96W. Jeho vysoká účinnosť minimalizuje zahriatie vnútra krytu, čo vedie k dlhotrvajúcej a bezporuchovej práci celého systému ATTE IP-5-11-E.
Kryt ABOX-E, vyrobený z trvanlivého materiálu, poskytuje ochranu sady pred mechanickým poškodením a uľahčuje estetickú inštaláciu systému. Vďaka premyslenej konštrukcii krytu zo série ATTE ABOX, sada IP-5-11-E je jednoduchá na montáž a nevyžaduje zložitú konfiguráciu, čo výrazne skracuje čas potrebný na spustenie monitorovacieho systému.
Najdôležitejšie vlastnosti switcha:
| • možnosť napájania 5 prijímačov PoE 802.3at/af alebo PoE PASSIVE
• v režime LONG RANGE prenos dát do 280m
• možnosť vypnutia napájania na vybraných PoE portoch
• široký rozsah vstupného napätia (10 ... 56 VDC)
• do 70W výkonu na porte LAN_5 PoE IN/OUT
• do 40W výkonu na zostávajúcich PoE portoch
• napájaný cez skrutkový konektor (VIN) alebo z iného switcha PoE PASSIVE (port PoE IN/OUT)
• možnosť kaskádového napájania - jeden xPoE napája ďalšie (port PoE IN/OUT)
• jednoduché a rýchle spustenie bez potreby konfigurácie parametrov
• veľmi nízka spotreba energie (<1,5 W)
• vstup káblov cez namontované priechodky v kryte: 6 x M16
• v balení 2 úchyty umožňujúce montáž krytu bez narušenia stupňa ochrany IP56 | |
Najdôležitejšie vlastnosti napájacieho zdroja:
- kompletné riešenie napájania CCTV zariadení v kompaktnom kryte
- nízke zahriatie vo vnútri krytu vďaka vysokej účinnosti napájacieho zdroja
- odolnosť voči skratom a preťaženiam
- odolnosť voči prepätiam z oboch strán sieťe 230 VAC aj výstupu napájacieho zdroja
- jednoduchá montáž v krytoch s otvormi v rastri 10,8 mm
Najdôležitejšie vlastnosti krytu:
- malé rozmery, najmenší vnútorný box v ponuke
- miesto pre akumulátor 7Ah
- kávové priechodky na zadnej strane krytu
- vzdialenosť od steny/montážnej plochy
Switch PoE, ktorý predstavujeme, je sada profesionálnych sieťových zariadení, umožňujúca napájanie až 5 zariadení v súlade so štandardmi PoE 802.3at/af alebo PoE PASSIVE. ATTE IP-5-11-E sa vyznačuje širokým rozsahom vstupného napätia od 10 do 56 VDC, čo zaisťuje ešte univerzálnejšie využitie. Na porte LAN_5 PoE IN/OUT je dostupný výkon do 70W, zatiaľ čo na zostávajúcich PoE portoch do 40W. Zariadenie môže byť napájané cez skrutkový konektor alebo z iného switcha PoE PASSIVE. Sada IP-5-11-E umožňuje aj kaskádové napájanie, čo umožňuje vytvárať rozsiahle systémy. Proces spustenia switcha ATTE IP-5-11-E je nesmierne jednoduchý a nevyžaduje špeciálnu konfiguráciu, a jeho nízka spotreba energie (<1,5 W) czyni rozwiązanie bardzo ekonomicznym w codziennej eksploatacji. Dołączone do zestawu ATTE dławice 6 x M16 oraz dwa dedykowane uchwyty montażowe, ułatwiają instalację obudowy ABOX, która zachowuje stopień ochrony IP56, bez ryzyka uszkodzenia.
Prídavný napájací zdroj PoE, ktorý je súčasťou sady ATTE IP-5-11-E, je kompaktné zariadenie poskytujúce stabilné napájanie pre CCTV systémy. Jeho vysoká účinnosť minimalizuje jav zahrievania vnútra krytu, čo vedie k spoľahlivosti a dlhej životnosti zariadení. Napájací zdroj PoE je odolný voči skratom a preťaženiam, ako aj voči prepätiam z oboch strán, sieťe 230 VAC aj výstupu napájacieho zdroja. Montáž napájacieho zdroja je jednoduchá vďaka krytom s otvormi v rastri 10,8 mm.

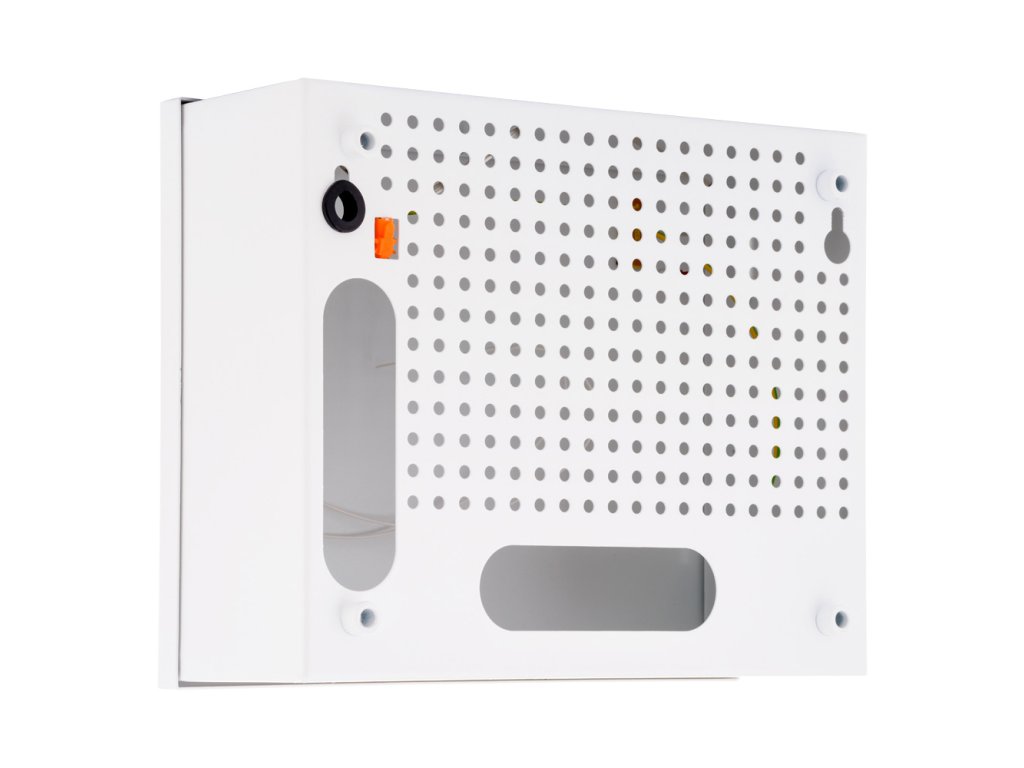

Kryt série ATTE ABOX, v ktorom sa nachádza sada IP-5-11-E, sa vyznačuje malými rozmermi. V kryte je priestor na akumulátor 7Ah, a priechodky na káble na zadnej strane krytu, ako aj vzdialenosť od steny/montážnej plochy, uľahčujú inštaláciu a usporiadanie priestoru aj v zložitých inštalačných prostrediach.
Technické špecifikácie:
| IP-5-11-E |
| Všeobecné |
| Počet LAN portov | 6 portov RJ45 10/100Mbps: - 4x port RJ45 PoE 802af/at (10/100Mbps)
- 1x port RJ45 PoE IN/OUT 802af/at (10/100Mbps)
- 1x port RJ45 UpLink (10/100Mbps)
|
| Funkcie portov | - LAN 1 ... LAN 4:
VSTUP PoE PASSIVE (do 40W) - napájanie
switcha
VÝSTUP PoE - pre PoE prijímače
(do 40W) a 802.3af (do 15,4W), 802.3at (do
30W)
- LAN5:
VSTUP PoE PASSIVE (do 70W) - napájanie
switcha
VÝSTUP PoE (VIN > 48 VDC) - pre
PoE prijímače (do 70W) a
802.3af (do 15,4W), 802.3at (do 30W)
- LAN6:
UPLINK (bez napájania PoE) |
Režimy prevádzky
| Režim "STANDARD" (MODE = OFF)
LAN 1 ... LAN 6 - 10/100Mbps, dosah do 100m
Režim "LONG RANGE" (MODE = ON)
LAN 1 ... LAN 4 - 10Mbps, dosah do 280m
LAN 5 ... LAN 6 - 10/100Mbps, dosah do 100m |
| Napätie napájania | 190 ... 260 VAC, 50 Hz |
| Výstupné napätie pre PoE zariadenia | 48 VDC +/- 2% |
| Výkon napájacieho zdroja | 96 W |
| Účinnosť | 92% @90W |
| Zabezpečenie vstupu napájacieho zdroja | Fusible s časovým oneskorením 3,15A, ochrana proti prepätiu |
| Zabezpečenie výstupu napájacieho zdroja | - Elektronická ochrana proti preťaženiu na úrovni 3 A
- Elektronická ochrana proti skratu (po skrate môže byť potrebný reštart napájacieho zdroja)
- Ochrana proti prepätiu
|
| Zabezpečenie portov | - LAN 1 ... LAN 6, VIN Ochrana proti prepätiu
- LAN 1...LAN 4
Ochrana proti skratu 0,75A s
auto návratom
- LAN 5 Ochrana proti skratu 1,25A s
auto návratom |
| Kontrola napájania na portoch | Prepojovač PoE ON/OFF - pozície 2 ... 6 (LAN
1 ... LAN 5)
PoE VYPNUTÉ na porte - prepojovač v
polohe OFF
PoE ZAPNUTÉ na porte - prepojovač v
polohe ON |
| Konštrukcia krytu | Kryt ABOX-E
Materiál krytu - oceľový plech 0,8 mm
Kryt lakovaný práškovou farbou bielou
Namontovaný tamper otvárania
Vzdialenosť od steny |
| Montáž | Montáž na stenu cez montážne otvory 6 mm |
| Stupeň ochrany | IP20 |
| Prevádzková teplota | -10 ... +40°C |
| Rozmery | 250 x 200 x 85 mm |
| Hmotnosť | 1.47 kg |
