SWITCH POE 18 PORTOV A UPLINK 17P+1UP IP-17-11-H – ATTE

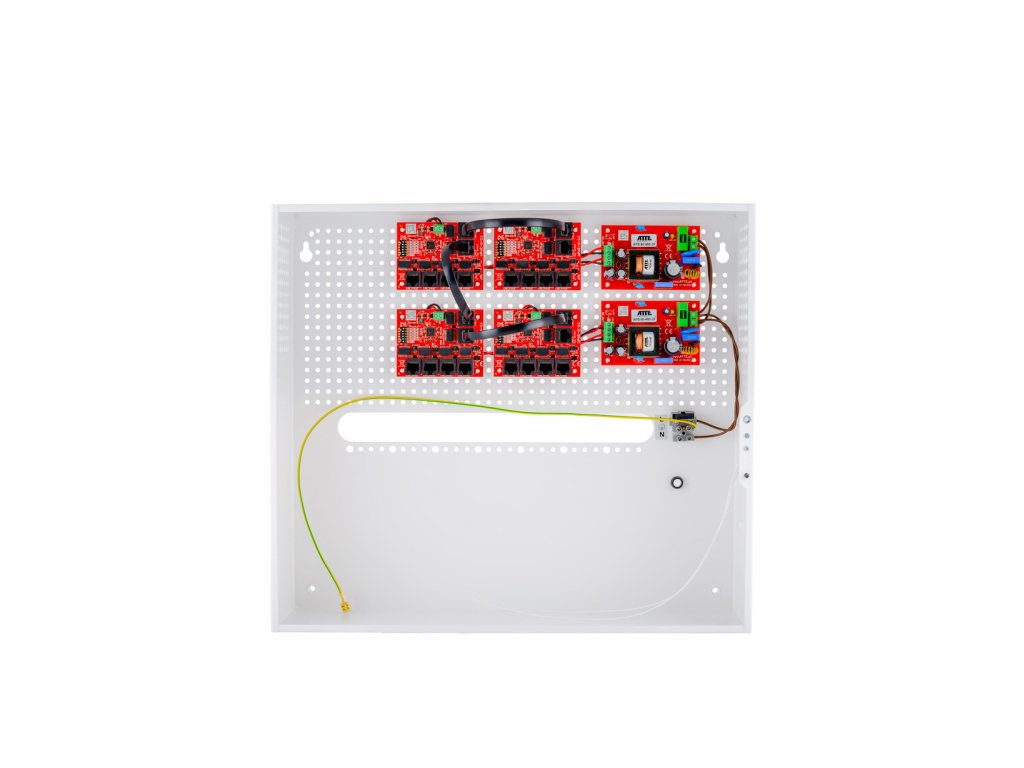

Modulárny switch IP-17-11-H je špeciálna sada sieťových prepínačov zložená z: štyroch PoE switchov xPoE-6-11-OF a dvoch napájacích zdrojov APS-90-480-OF a špeciálneho krytu ABOX-H. Switch IP-17-11-H vyrábaný spoločnosťou ATTE je určený na spoluprácu s IP kamerami a sieťovým zariadením pripraveným na napájanie v štandarde PoE 802.3at/af alebo PoE PASSIVE. Je potrebné dodať, že sada bola vybavená dodatočnými ochranami výstupov PoE, čo zaručuje spoľahlivú prevádzku inštalácie aj v prípade skratovania alebo preťaženia. Systém automaticky obnoví napájanie po pominutí poruchy. Ďalšou charakteristickou črtou je kompatibilita s režimom Long Range, ktorý umožňuje zvýšiť dosah prenosu až do 280 metrov s použitím bežnej krútenej dvojlinky siete UTP.

Sada ATTE IP-17-11-H je prispôsobená na prácu v sieti LAN 10/100 Mbps. Napájacie zdroje PoE poskytujú celkový výkon 192W (2x96W) s vynikajúcou účinnosťou na úrovni >90%. Zariadenie je vybavené 17 PoE portmi a 1 Uplink portom. Navyše má elektronické poistky a miesto v kryte na montáž záznamového zariadenia typu NVR (ang. Network Video Recorder).

Najdôležitejšie vlastnosti switcha:

• napájanie až 17 zariadení PoE 802.3at/af alebo PASSIVE

• prenos dát na vzdialenosť 280m (v špeciálnom režime Long Range)

• nezávislé poistkové ochrany všetkých kanálov PoE (auto návrat)

• funkcia vypnutia napájania na vybraných portoch PoE používateľom

• praktická LED signalizácia stavu napájania a stavu prenosu dát

• široký rozsah vstupného napätia od 10 VDC do 56 VDC

• výstupné napätie = vstupné napätie

• maximálny výkon portu LAN_5 PoE IN/OUT rovný 60W

• maximálny výkon ostatných PoE portov 40W

• napájanie cez skrutkové konektory (Vin) alebo z iného switcha PoE PASSIVE (port PoE IN/OUT)

• voliteľné kaskádové napájanie, kde jednotlivý port xPOE napája ďalšie PoE porty IN/OUT

• veľmi rýchle a nekomplikované spustenie (bez potreby konfigurácie parametrov)

• veľmi nízka spotreba energie (<1,5W)

• malé rozmery modulu switcha ATTE IP-17-11-H

Najdôležitejšie vlastnosti napájacieho zdroja:

• celkový spôsob na napájanie zariadení CCTV monitoringu v malorozmerovom kryte

• vysoká účinnosť napájacieho zdroja IP-17-11-H ATTE, zabezpečujúca malé tepelné straty a nízky stupeň zahrievania vnútra krytu zariadenia

• vysoká odolnosť voči skratom a preťaženiam a tiež prepätiam, tak z pohľadu siete 230 VAC, ako aj výstupu napájacieho zdroja ATTE

• napájací zdroj určený na rýchlu montáž v krytoch s otvory v rozstupe 10,8 mm

Najdôležitejšie vlastnosti krytu:

• najväčšia vnútorná skrinka dostupná v ponuke

• miesto na montáž záznamového zariadenia pre kamery vnútri krytu switcha

• miesto na inštaláciu dvoch batérií s kapacitou 18Ah

• praktické káblové priestupy na zadnej strane krytu

• odstup od steny alebo montážnej plochy

• možnosť ponechať prebytočné káble vo vnútri krytu

Funkcia Long Range v ATTE IP-17-11-H

V štandardnom režime práce sada, składajúca sa zo switchov a napájacích zdrojov ATTE, ponúka užívateľovi prenos dát rýchlosťou 100 Mbps na vzdialenosť 100 metrov. Po prepnutí špeciálneho prepínača DIP do polohy ON je dosah zväčšený až na 280 metrov, avšak v tomto prípade je rýchlosť znížená na 10 Mbps na portoch 1-4. Týmto spôsobom zvyšujeme dosah Ethernetu, zároveň zachovávajúc stabilitu prenosu.
