Niebufrovaná sada pre 17 IP kamier, režim Long Range – ATTE
IP1711H je sada určená na napájanie kamier priemyselného monitorovania IP- maximálne 17 IP kamier. Je to pohodlné riešenie problému centrálneho napájania kamier, určené tiež na spoluprácu s ďalšími sieťovými zariadeniami napájanými v štandardoch PoE 802.3at/af a PoE PASSIVE. Režim LONG RANGE umožňuje zvýšiť dosah prenosu až na 280m s použitím štandardného počítačového kábla UTP. Elektronické ochrany výstupov PoE zaručujú kontinuitu práce celého systému počas skratov alebo preťaženia jednotlivých vetiev napájania a následne automatický návrat napätia po zastavení poruchy.

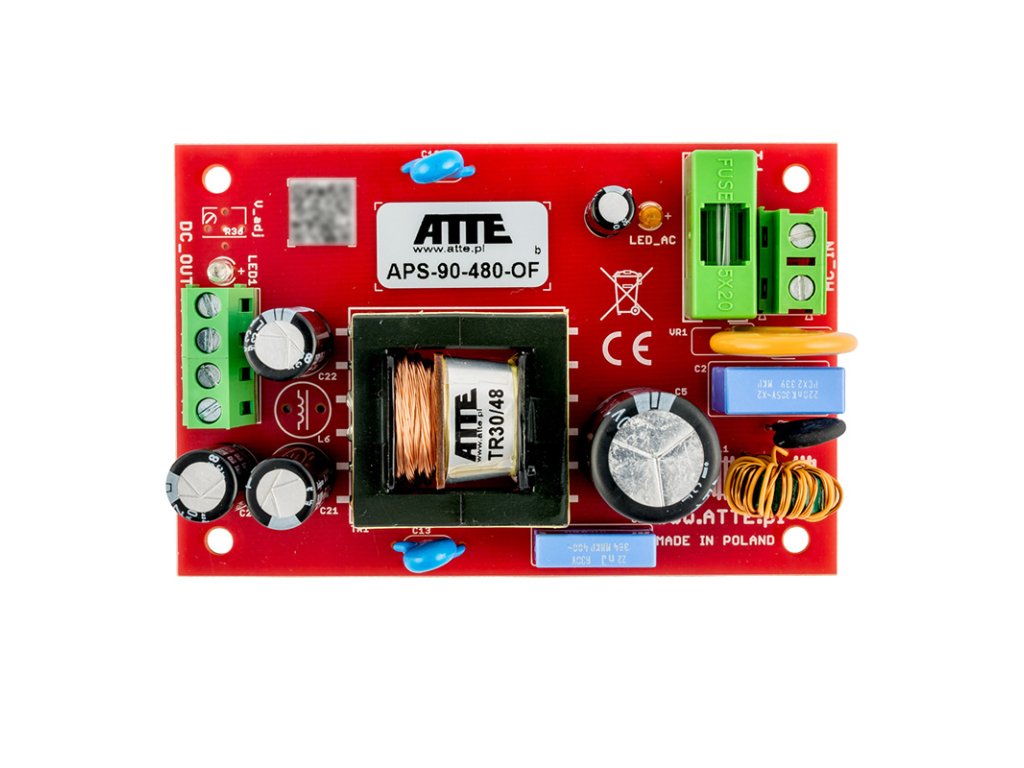

Sieťový napájací zdroj APS-90-480-OF je garanciou stabilného jednosmerného napätia pre náročné elektronické zariadenia – kamery CCTV, rekordéry atď. Vďaka integrácii prepätí a skratových ochrán je predurčený na prácu najmä v systémoch dohľadovania vyžadujúcich vysokú spoľahlivosť napájania. Obvod zariadenia je vysoko účinný impulzný menič poskytujúci izoláciu medzi sieťou 230 VAC a napájaným zariadením.

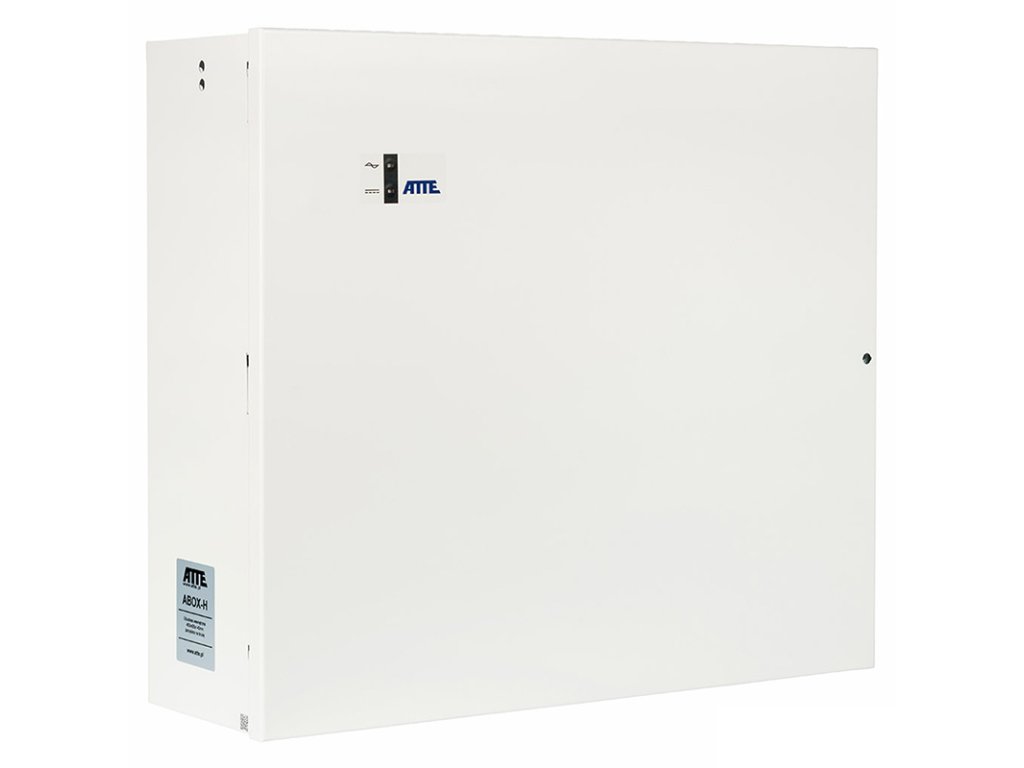

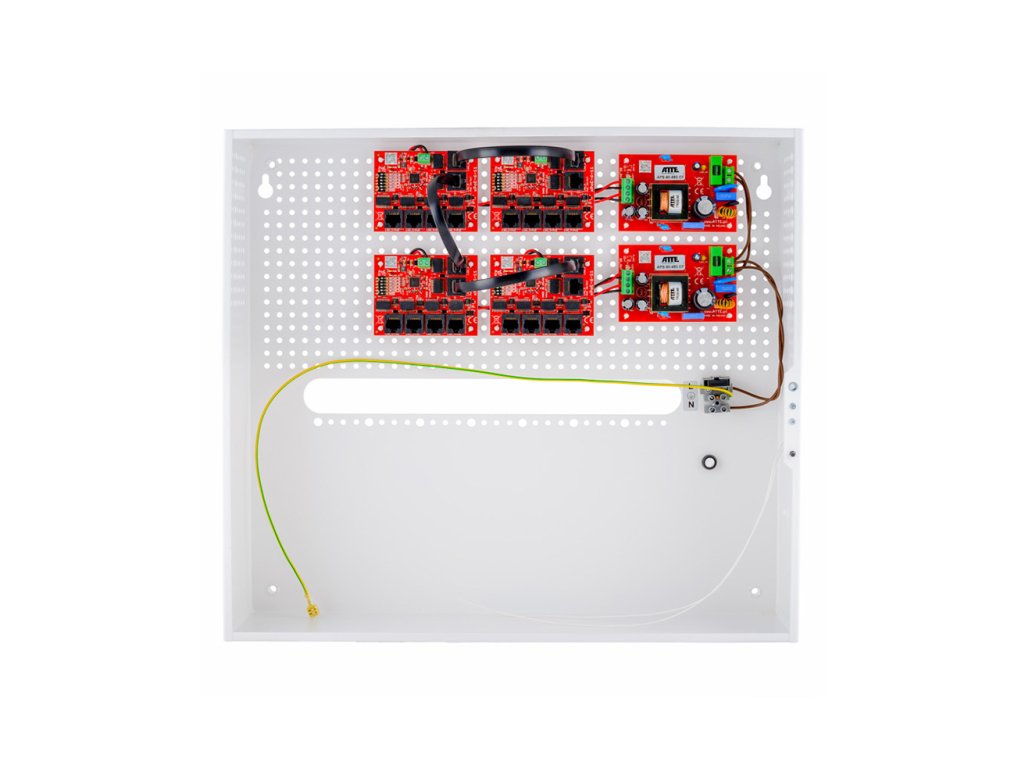

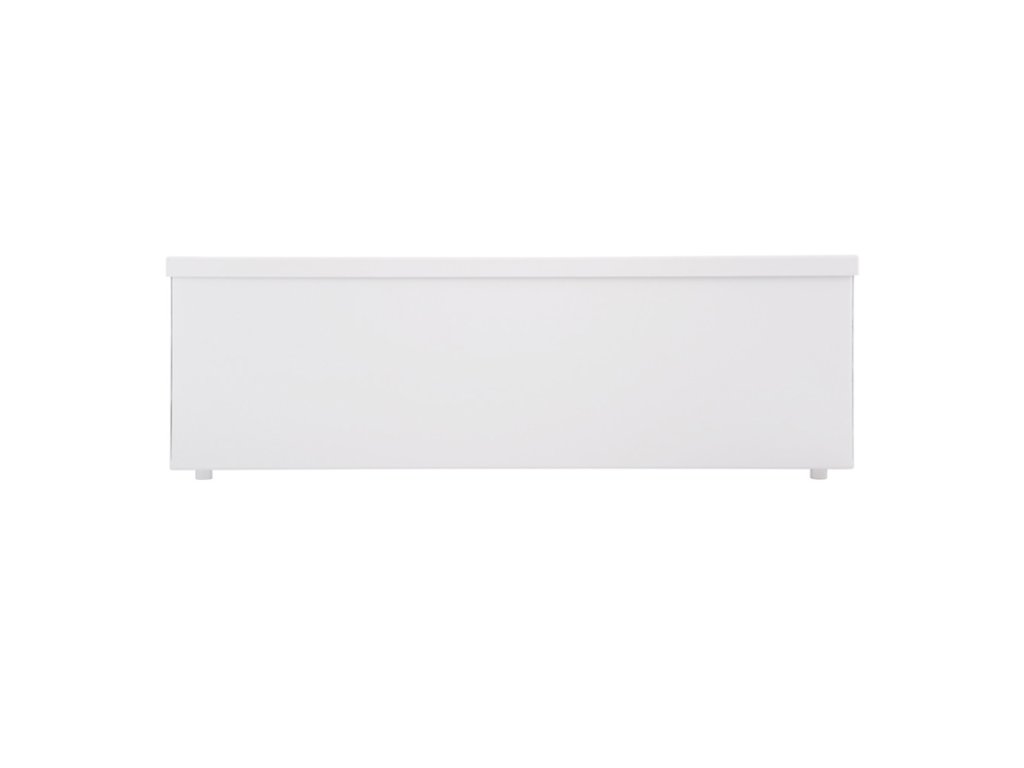

Všetky komponenty sú uzavreté v interiérovej skrinke série ABOX, ktorá poskytuje estetickú zabudovanú inštaláciu monitorovacích zariadení a konektory káblov v interiéri budov. Skrinka je vyrobená z oceľového plechu, lakovaného práškovou farbou na polomatný, biely odtieň. Vnútri skrinky je miesto pre video rekordér NVR s maximálnymi rozmermi 390x390x60mm.
Zloženie sady
1x skrinka ABOX-H
2x napájací zdroj APS-90-480-OF

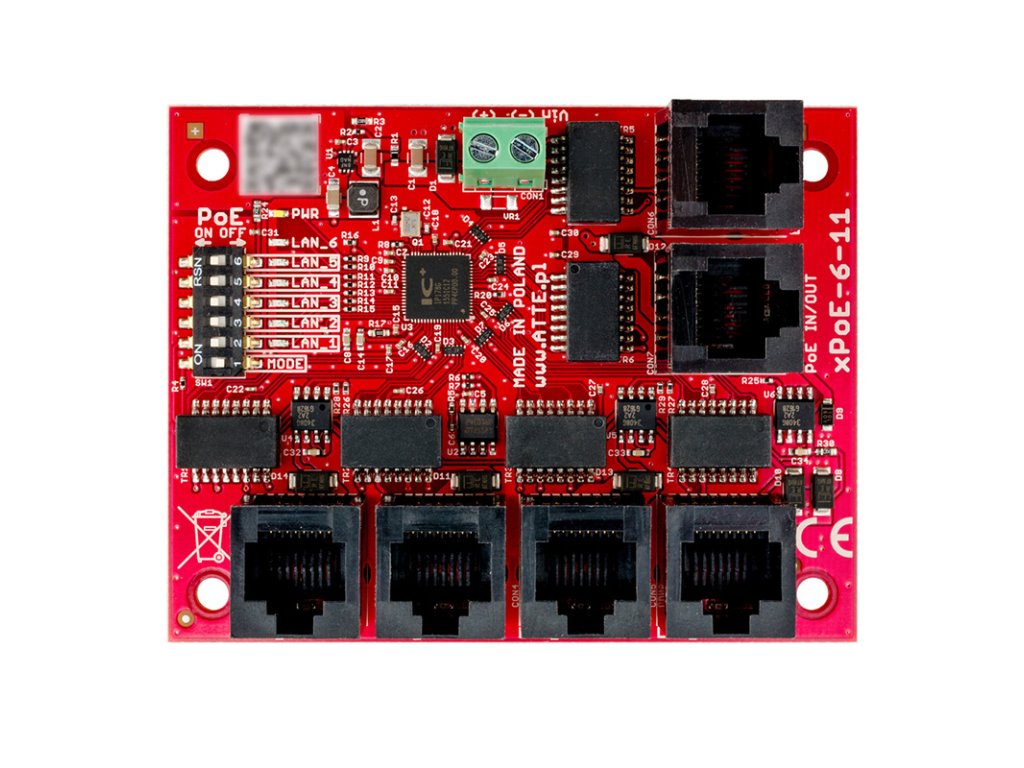

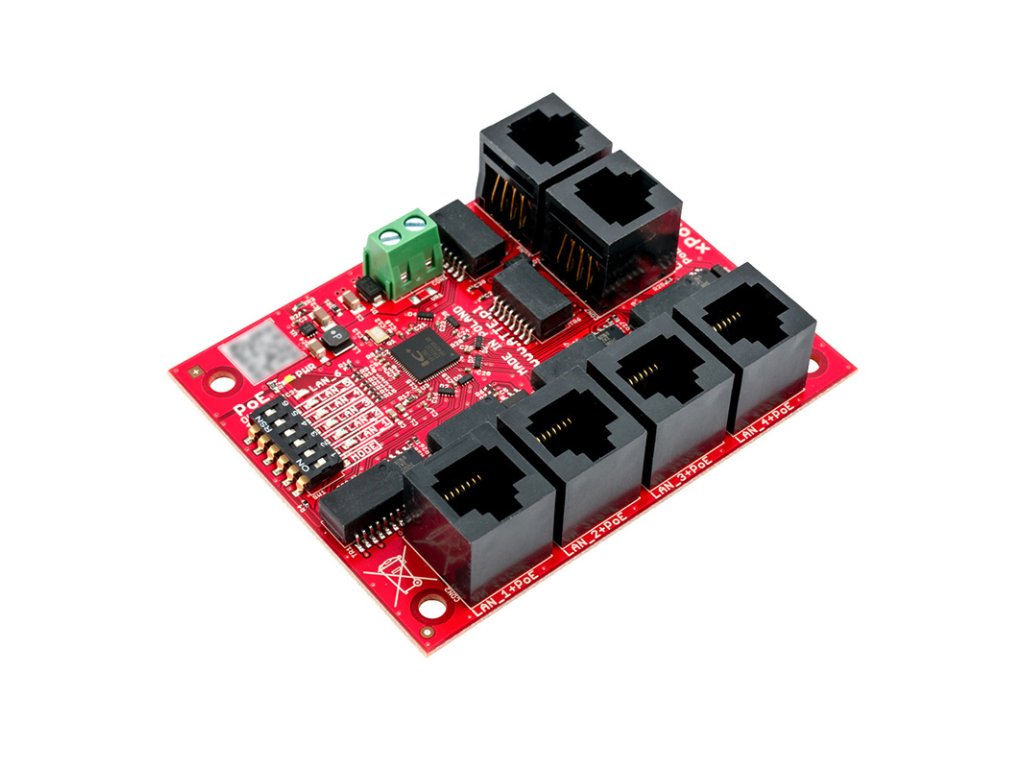

4x switch xPoE-6-11-OF
Najdôležitejšie vlastnosti
režim Long Range umožňujúci prenos dát na 280m
možnosť napájania 17 prijímačov PoE 802.3at/af alebo PASSIVE
elektronická poistka nezávisle pre každý kanál PoE
možnosť odpojenia napájania na portoch PoE
optická signalizácia stavu napájania a prenosu dát
do 70W výkon na porte LAN_5 PoE IN/OUT
do 40W výkon na ostatných portoch PoE
jednoduché a rýchle spustenie bez nutnosti konfigurovať parametre
vysoká účinnosť napájacieho modulu (>90%)
jednoduchý a rýchly servis inštalácie vďaka modulárnej výstavbe
možnosť rozšírenia a škálovania systému pripojením ďalších switchov série xPoE, IP a IPB, IPUPS

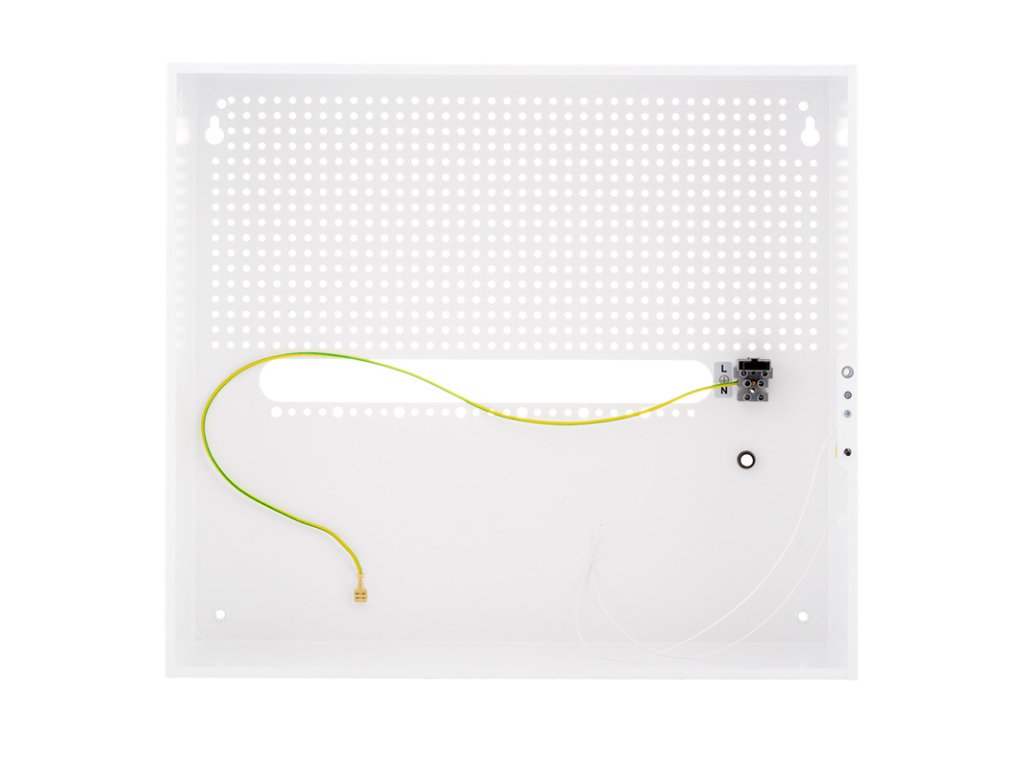

montáž modulov v ľubovoľnej perforovanej časti skrinky (rastrovaný systém)
miesto pre video rekordér NVR
možnosť uchovania rezervných káblov vnútri skrinky

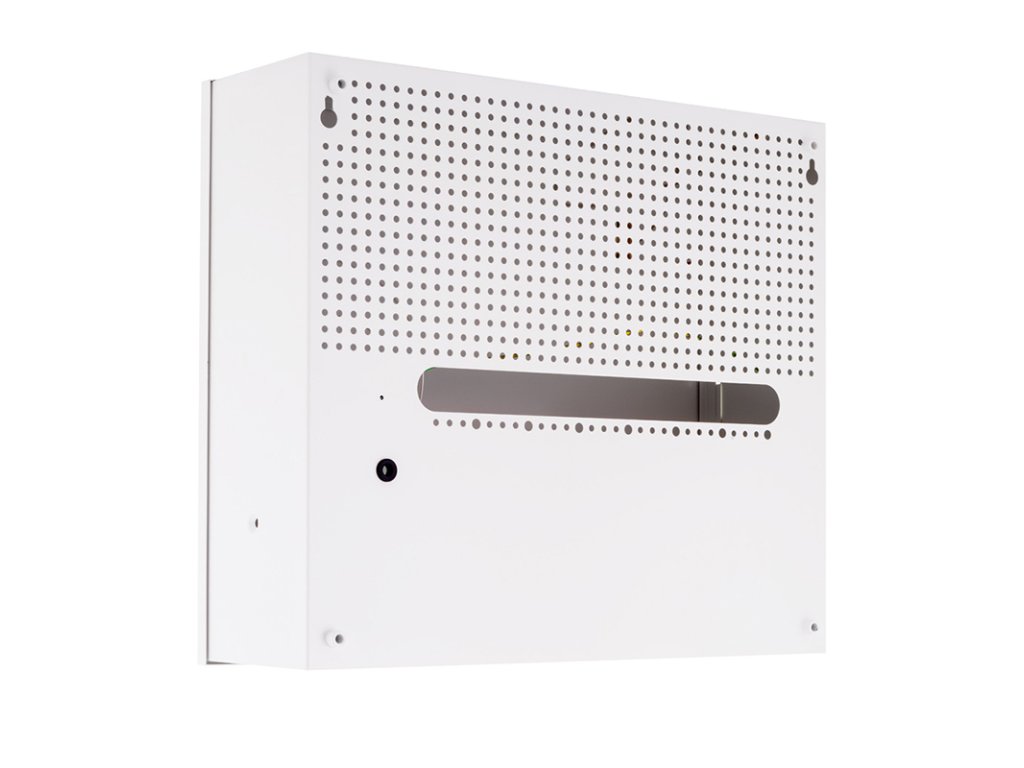

priechodky káblov zo zadnej časti skrinky
odstup od steny/montážnej plochy
Príkladná konfigurácia zariadení s rekordérom NVR
Kompletná ochrana inštalácie
Skrinky série ABOX
Exteriérové skrinky série ABOX značky Atte sú riešením problému ochrany zariadení a káblových spojení inštalovaných vonku. Vysokokvalitný plast zabezpečuje modelu IP1711H odolnosť voči UV žiareniu a nepriaznivým atmosférickým podmienkam. Switche v skrinkách série ABOX boli vybavené montážnym plechom, ktorý má špeciálne perforovanie, ktoré umožňuje jednoduchú a pohodlnú montáž zariadení. Je kompatibilné s rozstupom montážnych otvorov modulov pre zabudovanie, čo umožňuje montáž spínača v ľubovoľnom mieste montážneho plechu.
Najdôležitejšie vlastnosti a funkcie skrinky série ABOX:
miesto pre rezervné káble vnútri skrinky
kompletná súprava úchytiek na montáž skrinky, ktoré umožňujú inštalatérovi montáž bez narušenia stupňa ochrany IP56
vstup káblami cez namontované gumové zátky v skrinke: 2x29mm
Technická špecifikácia:
IP1711H
Všeobecné
Počet LAN portov
18 portov RJ45 10/100Mbps 17 x PoE a1 x UPLINK
Funkcie portov
LAN 1 ... LAN 4:VSTUP PoE PASSIVE (do 40W) - napájanie switchuVÝSTUP PoE - pre prijímače PoE PASSIVE(do 40W) a 802.3af (do 15,4W), 802.3at (do 30W)
LAN5:VSTUP PoE PASSIVE (do 70W) - napájanie switchuVÝSTUP PoE (VIN > 48 VDC) - pre prijímače PoE PASSIVE (do 70W) a 802.3af (do 15,4W), 802.3at (do 30W)
LAN6:UPLINK (bez napájania PoE)
Režimy práce
Režim "STANDARD" (MODE = OFF) LAN 1 ... LAN 6 - 10/100Mbps, dosah do 100m
Režim "LONG RANGE" (MODE = ON) LAN 1 ... LAN 4 - 10Mbps, dosah do 280m LAN 5 ... LAN 6 - 10/100Mbps, dosah do 100m
Výstupné napätie PoE
48 VDC +/- 2%
Výkon napájacieho zdroja
2 x 96W
Účinnosť
92% @180W
Vstupné napätie
190-260 VAC, 50 Hz
Ochrana vstupu napájacieho zdroja
Pomalá tavná poistka 3,15A; ochrana proti prepätiu
Ochrana výstupu napájacieho zdroja
Elektronická ochrana proti preťaženiu na úrovni 3 A (každý napájací zdroj); elektronická ochrana proti skratu (po skratu môže byť potrebné reštart napájacieho zdroja); ochrana proti prepätiu
Ochrana portov
LAN 1 ... LAN 6, VIN Ochrana proti prepätiu
LAN 1...LAN 4 Ochrana proti skratu 0,75A s automatickým návratom
LAN 5 Ochrana proti skratu 1,25A s automatickým návratom
Signalizácia práce
APS-90-480-OF: LED_AC (žltá) - prítomnosť sieťového napätia LED1 (modrá) - prítomnosť výstupného napätia
xPoE-6-11-OF: LED diódy v konektoroch LAN 1 ... LAN 5 - prítomnosť PoE napájania na porte
Kontrola napájania na portoch
Prepínač PoE ON/OFF - pozície 2 ... 6 (LAN1 ... LAN 5)
Konštrukcia skrinky
Oceľový plech 0,8 mm; tamper otvorenia; systémové perforovanie 4,8 mm v rastri 10,8 mm; odstup od steny
