Neradená sada pre 16 IP kamier, RACK 5U kryt - ATTE
IP1620R5U0 je sada určená na napájanie priemyselných monitorovacích IP kamier - maximálne 16 IP kamier. Je to pohodlné riešenie problému centrálneho napájania monitorovacích kamier, určené aj na spoluprácu s inými sieťovými zariadeniami napájanými v štandarde PoE 802.3at/af a PoE PASSIVE. Táto sada je obzvlášť odporúčaná pre systémy vyžadujúce väčšiu priepustnosť siete, ako sú monitorovacie systémy CCTV 4K Ultra HD. Elektronické ochrany výstupov PoE zaručujú kontinuitu práce celého systému počas skratu alebo preťaženia jednotlivých napájacích vetiev a následne automatický návrat napätia po odstránení poruchy.

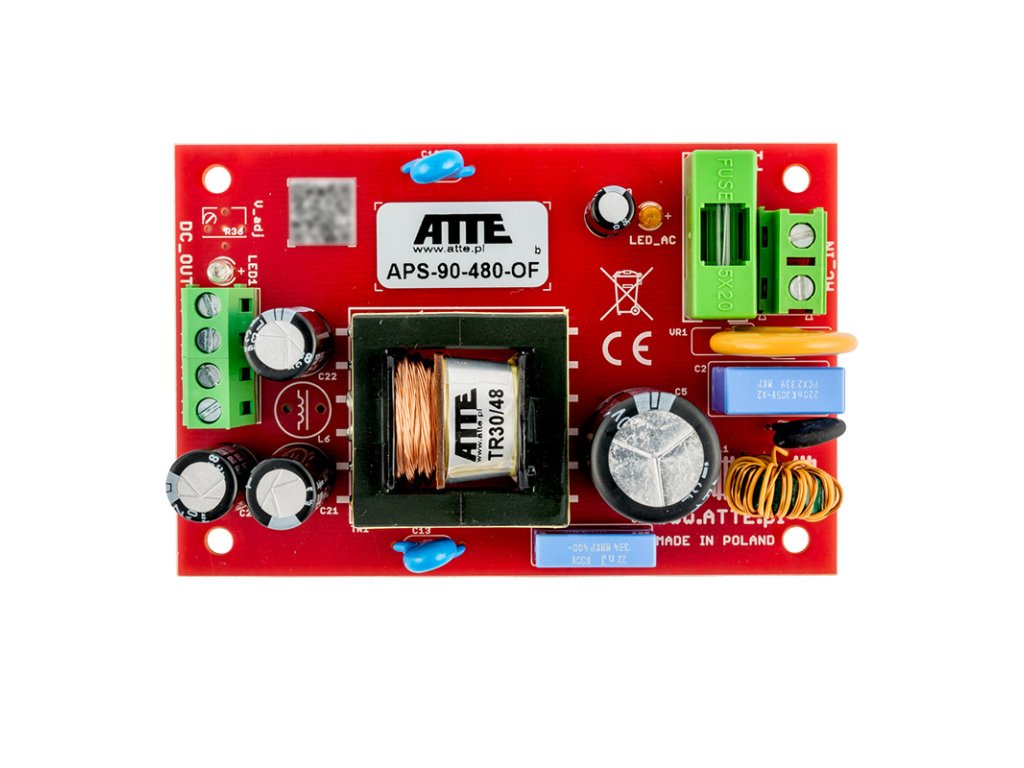

Sieťový zdroj APS-90-480-OF je zárukou stabilného jednosmerného napätia pre náročné elektronické zariadenia - CCTV kamery, záznamníky atď. Vďaka integrácii prepäťových a skratuvzdorných ochrán je určený na prácu obzvlášť v monitorovacích systémoch vyžadujúcich vysokú spoľahlivosť napájania. Zariadenie má vysokoúčinný impulzný menič zabezpečujúci izoláciu medzi sieťou 230 VAC a napájaným zariadením.

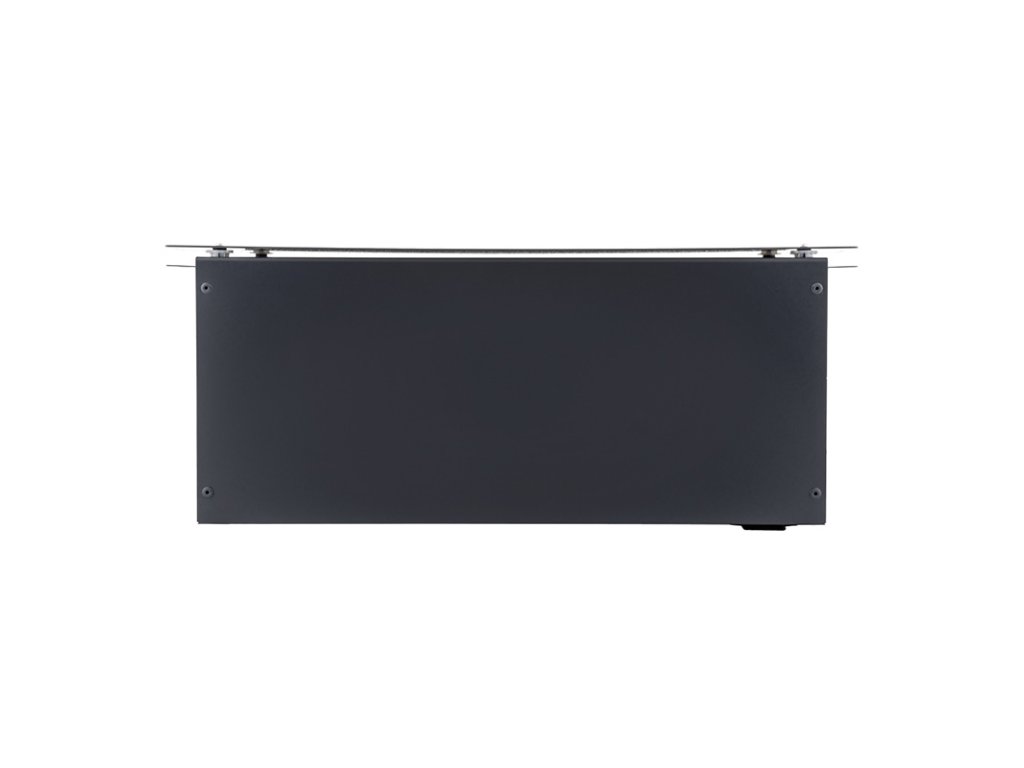

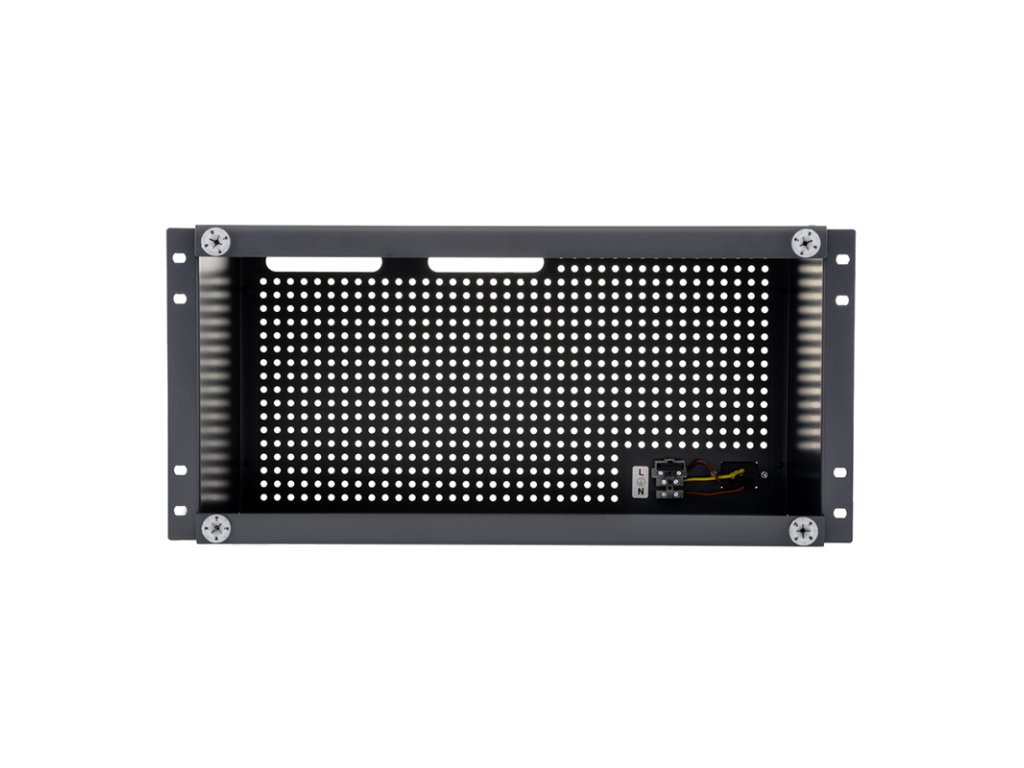

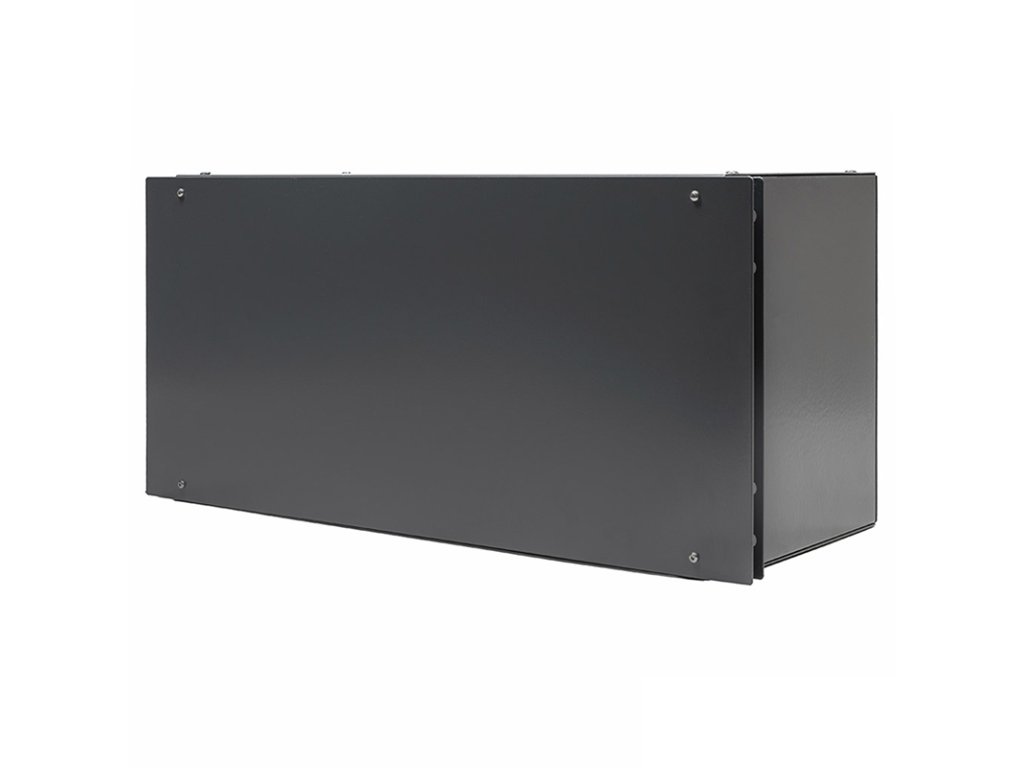

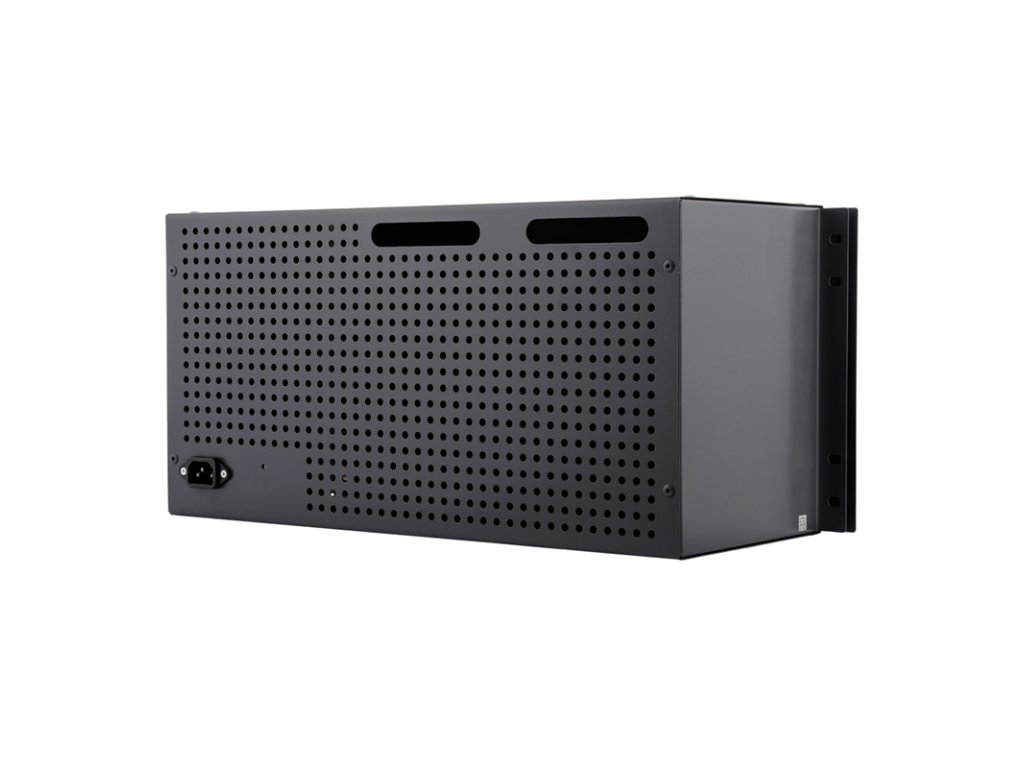

Všetky komponenty sú uzavreté v skrinke ABOX-R5U0, ktorá umožňuje montáž v telekomunikačnom regáli RACK. Unikátna konštrukcia umožňuje montáž zariadení v jednej skrinke spolu s bufrovaným napájaním a batériami. Vyrobená z oceľového plechu a maskovacieho krytu z ľahkého hliníkového plechu. Prášková farba v polomatnej grafitovej farbe RAL 7024.
Zloženie sady
1x kryt ABOX-R5U0
2x napájací zdroj APS-90-480-OF

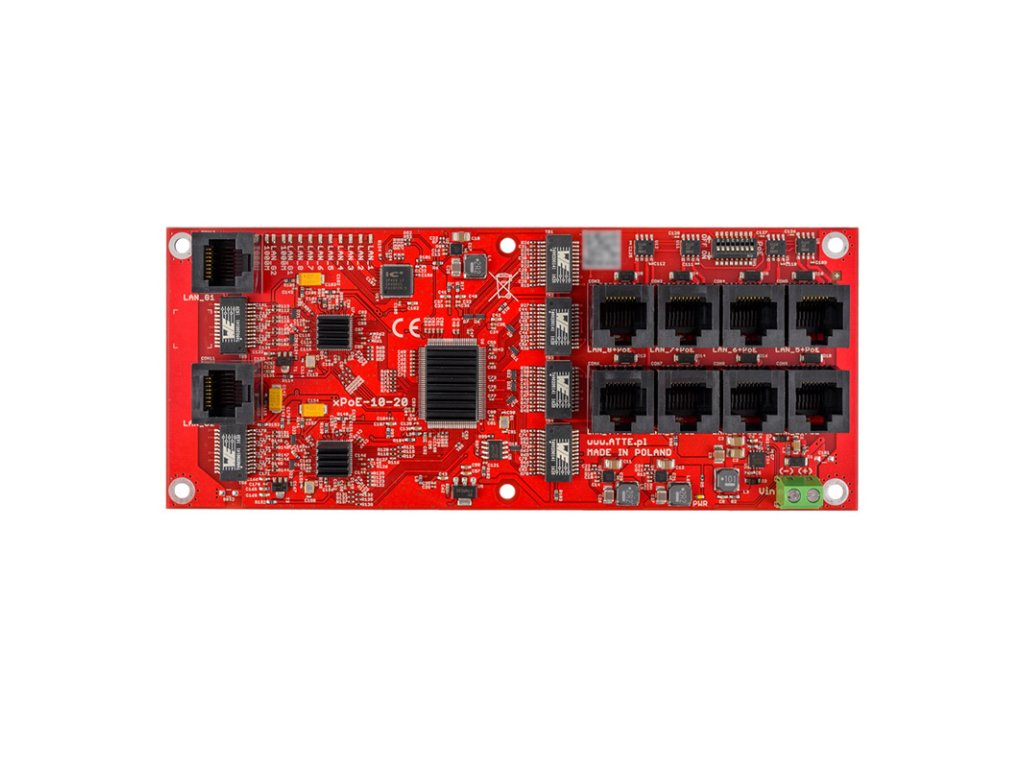

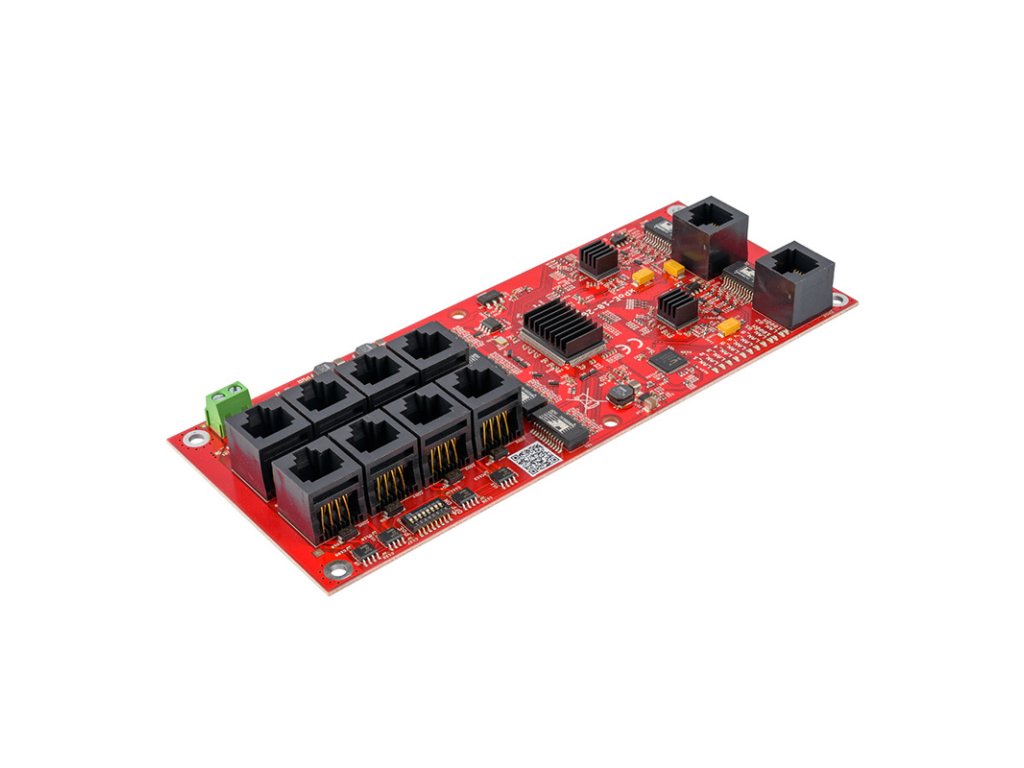

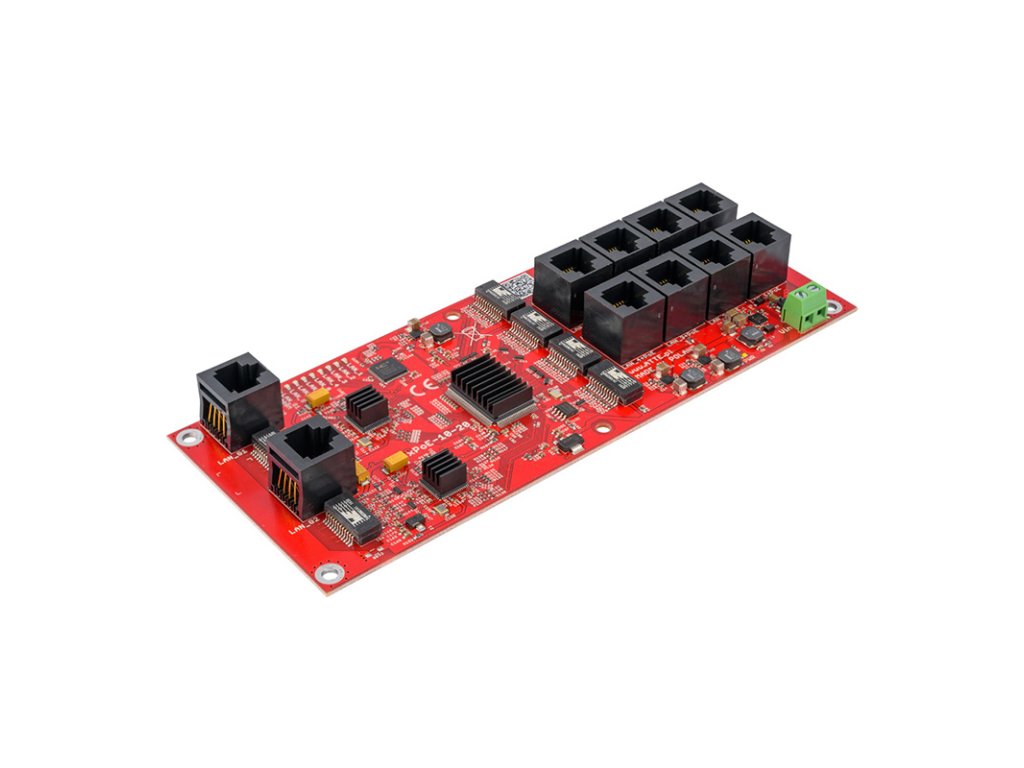

2x switch xPoE-10-20-OF
Najdôležitejšie vlastnosti
podpora kamier 4K Ultra HD
možnosť napájať 16 prijímačov PoE 802.3at/af alebo PASSIVE
elektronická poistka nezávisle pre každý kanál PoE
možnosť vypnutia napájania na PoE portoch
optická signalizácia stavu napájania a prenosu dát
výkon na PoE portoch (LAN_1 do LAN_8): do 40W
jednoduché a rýchle spustenie bez nutnosti konfigurácie parametrov
vysoká účinnosť napájacieho modulu (>90%)
jednoduchá a rýchla údržba inštalácie vďaka modulárnej konštrukcii
možnosť rozšírenia a škálovania systému pripojením ďalších switchov série xPoE, IP a IPB, IPUPS
montáž modulov v ľubovoľnej, vyrezávanej časti krytu (systém rastra)
ďalší káblový prechod tvorí medzera medzi telom a krytom skrinky

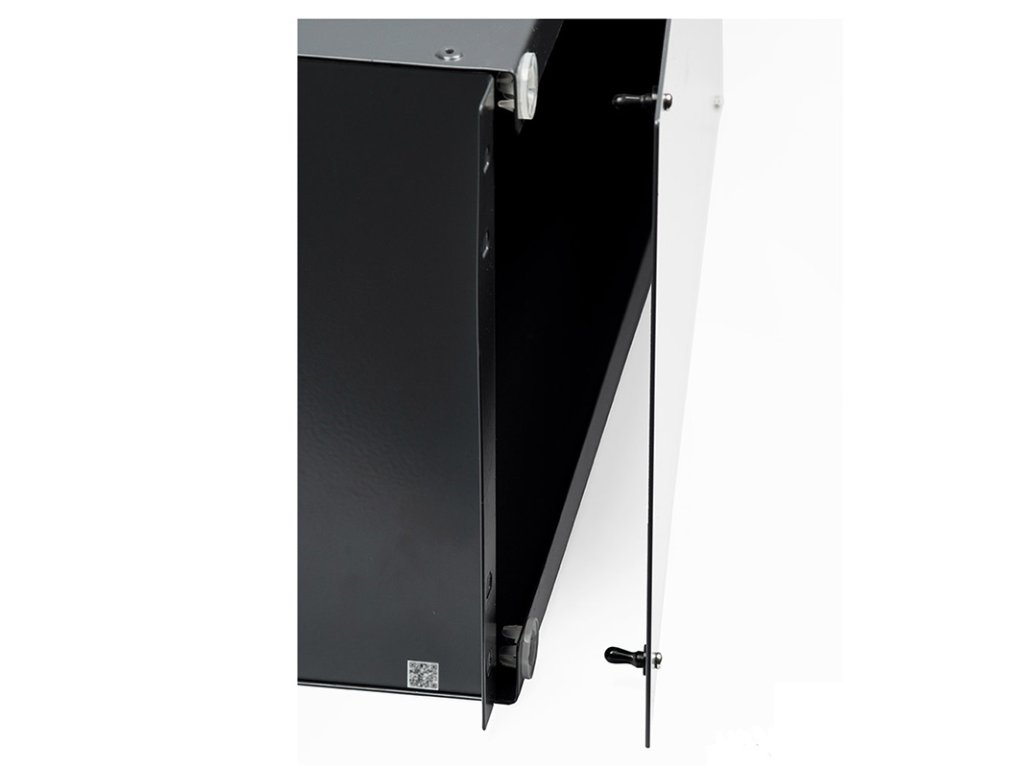

pohodlná, beznástrojová inštalácia a demontáž maskovacieho krytu (zaklapávací systém)
kryt vybavený konektorom a elektrickou svorkou s poistkou
možnosť uloženia káblovej rezervy vo vnútri krytu

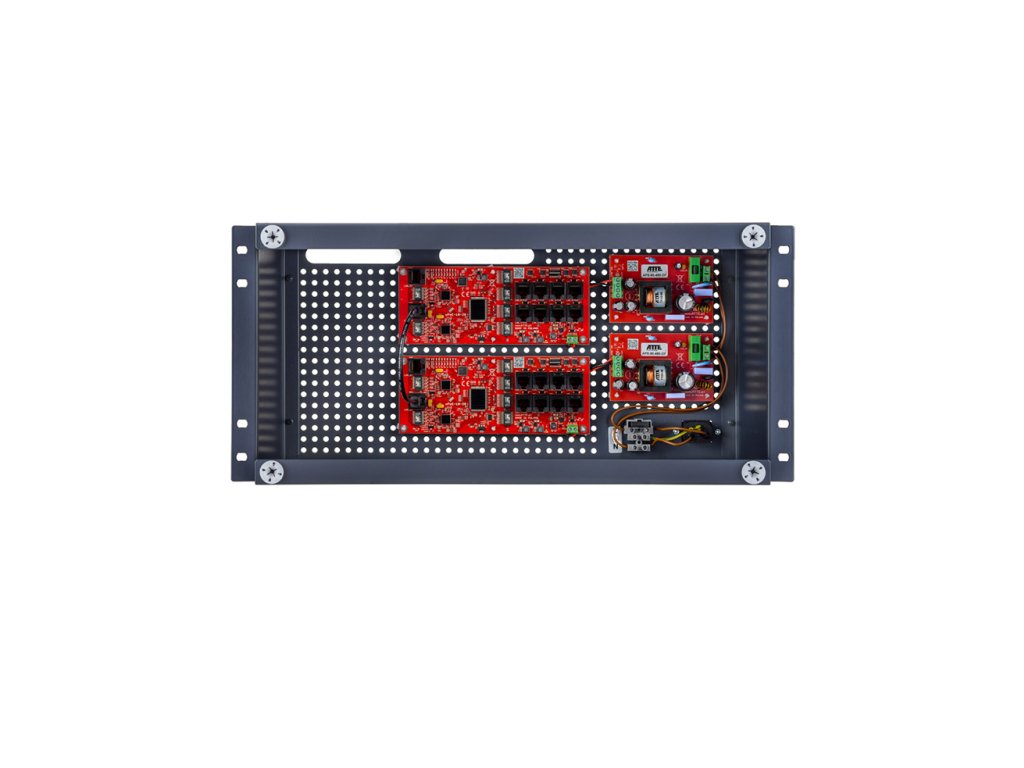

Príkladové vybavenie
Technická špecifikácia
IP1620R5U0
Všeobecné
Počet LAN portov
18 portov RJ45: 16 x PoE10/100Mbps a 2 x Gigabit UpLink
Funkcie portov
xPoE-10-20-OF LAN 1 ... LAN 8: VÝSTUP PoE - pre PoE PASSIVE prijímače (do 40W) a 802.3af (do 15,4W), 802.3at (do 30W)
xPoE-10-20-OF LAN G1, LAN G2: UPLINK Gigabit (bez napájania PoE)
Výstupné napätie PoE
48 VDC +/- 2%
Výkon napájača
2 x 96W
Účinnosť
92% @180W
Vstupné napätie
190-260 VAC, 50 Hz
Ochrana vstupu napájania
Tavná poistka pomalá 3,15A; prepäťová ochrana
Ochrana výstupu napájania
Elektronická preťažová ochrana na úrovni 3 A (každý napájač); elektronická skratová ochrana (po skrate môže byť potrebné reštartovať napájač); prepäťová ochrana
Ochrana portov
LAN 1 ... LAN 8, Vin: prepäťová ochrana
LAN 1 ... LAN 8: skratová ochrana 0,75 A s automatickým návratom
Signalizácia prevádzky
APS-90-480-OF: LED_AC (žltá) - prítomnosť sieťového napätia LED1 (modrá) - prítomnosť výstupného napätia
xPoE-10-20-OF: LED diódy v konektoroch LAN 1 ... LAN 5 - prítomnosť PoE napájania na porte
