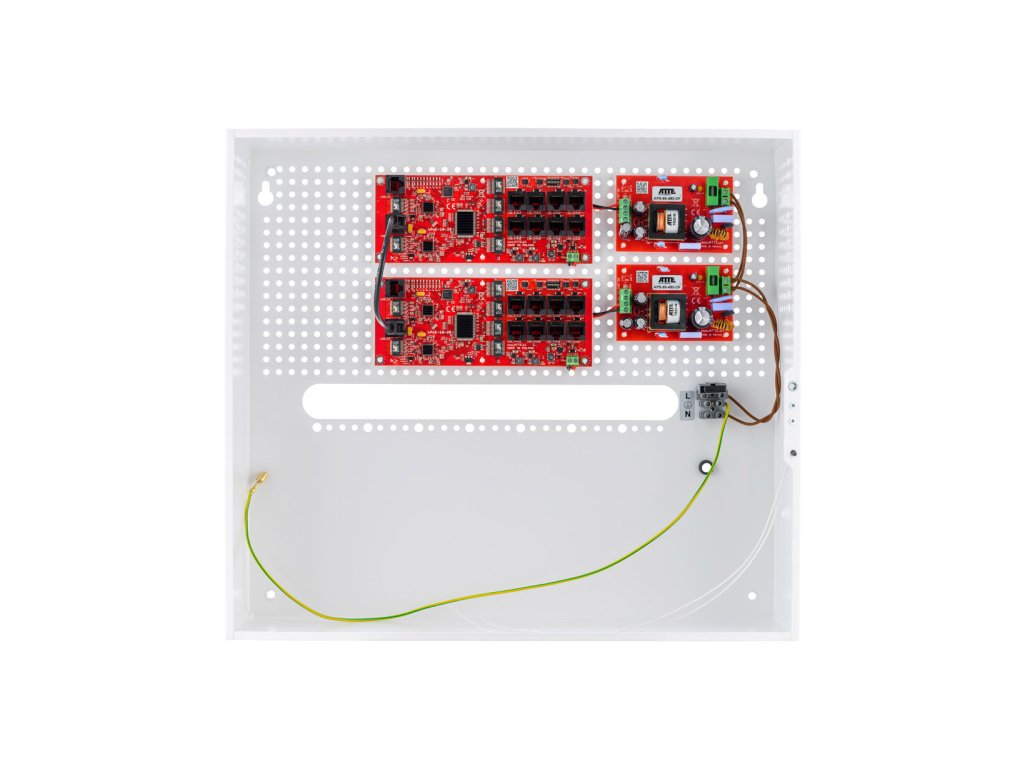

IP-16-20-H to súprava pozostávajúca z: dvoch sieťových switchov PoE určených pre systémy priemyselnej televízie IP - xPoE-10-20-OF, dvoch napájacích zdrojov APS-90-480-OF, a krytu ABOX-H. Zariadenie spolupracuje s IP kamerami a inými sieťovými zariadeniami napájanými v štandarde PoE 802.3at/af alebo PoE PASSIVE. Elektronické ochrany výstupov PoE zaručujú kontinuitu práce systému počas skratu alebo preťaženia jednotlivých napájacích vetiev, a tiež automatický návrat napätia po odstránení poruchy. Režim „Long Range“ umožňuje predĺženie dosahu prenosu až na 280 m s použitím štandardného počítačového káblu UTP.
Najdôležitejšie vlastnosti switcha:
podpora kamier 4K Ultra HD
možnosť napájania 8 prijímačov PoE 802.3at/af alebo PASSIVE
elektronická poistka nezávisle pre každý kanál PoE (automatický návrat)
možnosť vypnutia napájania na portoch PoE
jasná optická signalizácia stavu napájania a prenosu dát
široký rozsah vstupného napätia (10...56VDC)
výstupné napätie = vstupné napätie
do 40W výkonu na portoch PoE (LAN_1 až LAN_8)
jednoduché a rýchle spustenie bez potreby konfigurácie parametrov
Najdôležitejšie vlastnosti napájacieho zdroja:
kompletné riešenie napájania zariadení CCTV v malorozmerovej skrini
nízke zahrievanie vnútra skrine vďaka vysokej účinnosti napájacieho zdroja
odolnosť voči skratom a preťaženiu
odolnosť voči prepätiu ako zo strany siete 230 VAC, tak aj výstupu napájacieho zdroja
jednoduchá montáž v skriniach s otvory v rastri 10,8 mm
Najdôležitejšie vlastnosti krytu:
najväčšia vnútorná skrinka dostupná v ponuke
možnosť montáže kamerového rekordéra vo vnútri skrine
miesto pre 2 batérie 18Ah
kabelové priechodky vzadu na skrini
dištancia k stene/montážne plochy
možnosť uchovania rezervy káblov vo vnútri skrine
Technická špecifikácia:
IP-16-20-H
Všeobecné
Počet LAN portov
18 portov RJ45 10/100Mbps:
16 x PoE 10/100Mbps
2 x Gigabit UpLink
Funkcie portov
xPoE-10-20-OF LAN 1 ... LAN 8: VÝSTUP PoE - pre prijímače PoE PASSIVE (do 40W) a 802.3af (do 15,4W), 802.3at (do 30W)
xPoE-10-20-OF LAN G1, LAN G2: UPLINK Gigabit (bez napájania PoE)
Napätie napájania
190 ... 260 VAC, 50 Hz
Výstupné napätie pre zariadenia PoE
48 VDC +/- 2%
Výkon napájacieho zdroja
192 W
Účinnosť
92% @90W
Ochrana vstupu napájacieho zdroja
Pomalá tavná poistka 3,15A, Ochrana voči prepätiu
Ochrana výstupu napájacieho zdroja
Elektronická ochrana proti preťaženiu na úrovni 3 A
Elektronická ochrana proti skratom (po skratovani môže byť vyžadovaný reštart napájacieho zdroja)
Ochrana voči prepätiu
Ochrana portov
LAN 1 ... LAN 8, Vin: Ochrana voči prepätiu
LAN 1 ... LAN 8: Ochrana proti skratu 0,75 A s auto návratom
Kontrola napájania na portoch
xPoE-10-20-OF: Prepínač PoE ON/OFF - pozície 1 ... 8 (LAN 1 ... LAN 8) PoE VYPNUTÉ na porte - prepínač v polohe OFF PoE ZAPNUTÉ na porte - prepínač v polohe ON
Konstrukcia krytu
Kryt ABOX-H Materiál krytu - oceľový plech 0,8 mm Kryt lakovaný práškovou farbou na bielu Farbu Nainštalovaný tamper otvorenia Systémové otvory 4,8 mm v rastri 10,8 mm Dištancia k stene Montážne otvory 6 mm
