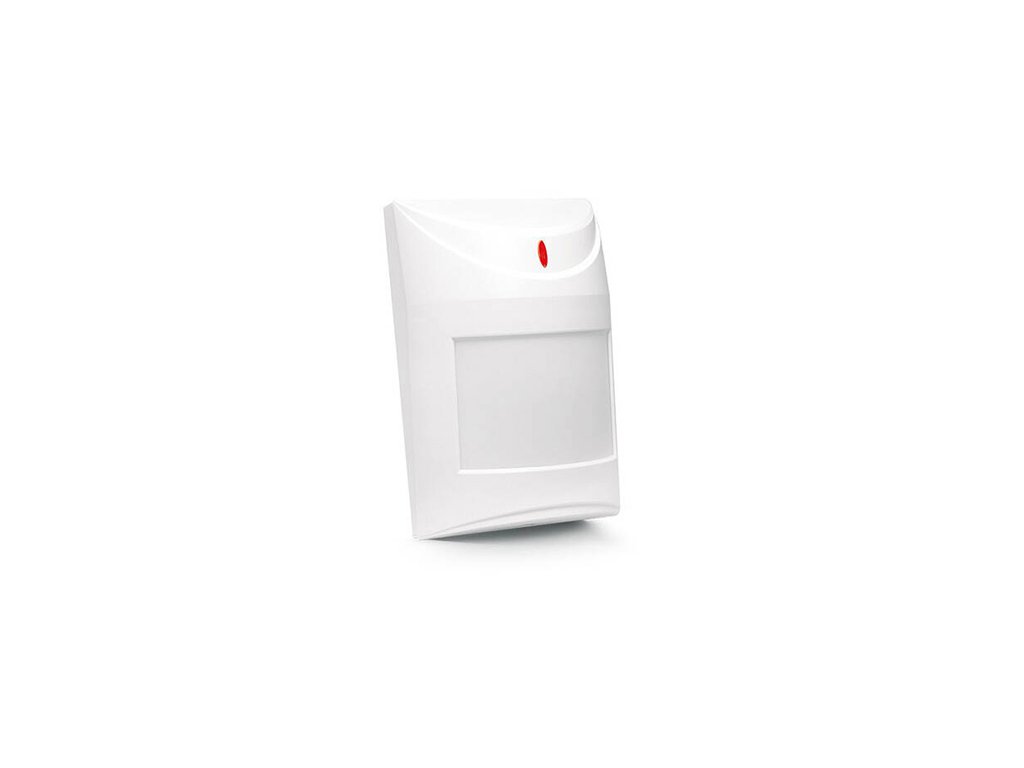

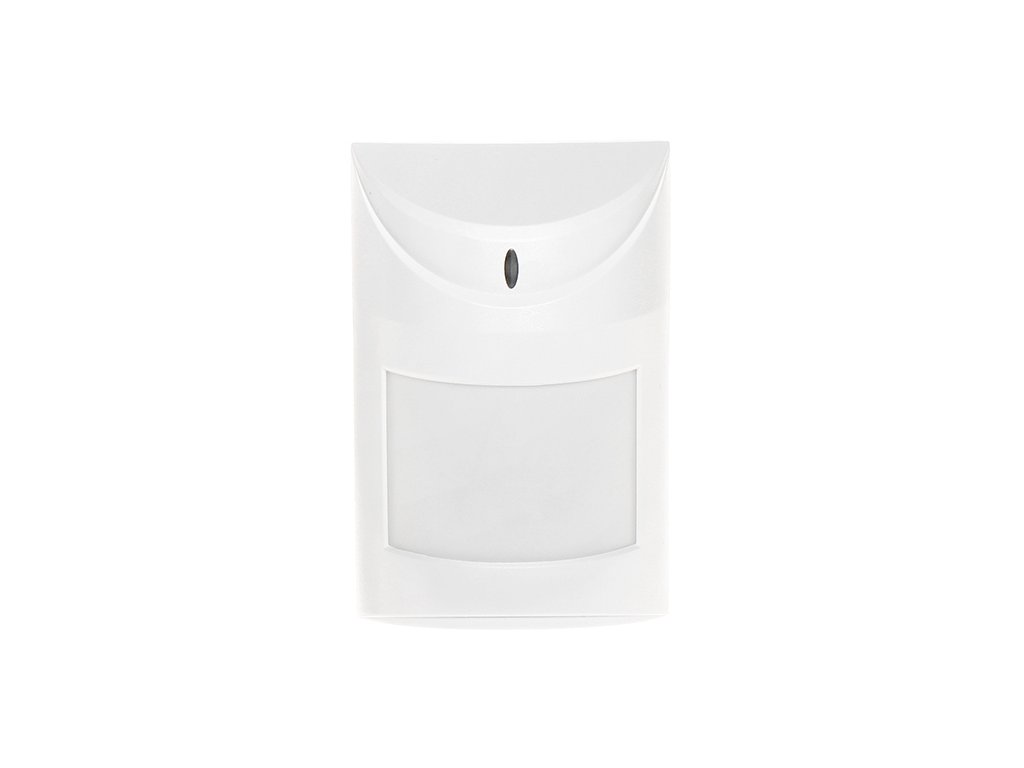

GRAPHITE - Digitálny pasívny infračervený detektor - SATEL
GRAPHITE je digitálny pasívny infračervený detektor, ktorý deteguje pohyb v kontrolovanej oblasti. Veľký dosah detekčného poľa (viac než 100 m2) bol dosiahnutý vďaka patentovanej geometrii Fresnelovych šošoviek. Na efektívnu ochranu je teda potrebných menej detektorov, montáž je jednoduchá a investičné náklady nízke.
Činnosť detektora je založená na digitálnom algoritme detekcie pohybu. Digitálna kompenzácia teploty zaručuje efektivitu detekcie vďaka nastaveniu citlivosti na teplotu objektu. Citlivosť detekcie je plynulo nastaviteľná, čím je možné starostlivo prispôsobiť vlastnosti zariadenia veľkosti objektu a jeho podmienkam.
Ďalšou funkciou je bezdrôtové zapínanie/vypínanie LED diódy (bez otvorenia krytu detektora), signalizujúcej narušenie. V dôsledku toho je možné diódu spustiť napríklad počas testov alarmového systému a deaktivovať v režime normálnej prevádzky pre zabezpečenie diskrétnosti detektora.
Možnosť informovania pamäti alarmu umožňuje overiť, ktorý z detektorov inicioval alarm, bez potreby sledovať stav centrálnej jednotky. Bezpečnosť prevádzky detektora zaručuje dohľad nad signálnou trasou a napájacím napätím a ochrana proti sabotáži.
Dostupný je aj iný model detektora: GRAPHITE Pet
Funkcie:
- Dvojitý pyroelement
- Digitálny algoritmus detekcie novej generácie
- Presná Fresnelova šošovka
- Diaľkovo aktivovaný testovací režim
- Pamäť alarmu
- Zabudované parametrické rezistory
Technické údaje:
- Napájacie napätie (±15%): 12V DC
- Detekovateľná rýchlosť pohybu: 0,3…3 m/s
- Rozsah pracovných teplôt: -30°C ~ +55 °C
- Odporúčaná výška montáže: 2,4 m
- Odber prúdu v pohotovostnom stave: 14 mA
- Maximálny odber prúdu: 14 mA
- Povolené zaťaženie kontaktov relé (rezistívne): 40 mA / 16V DC
- Maximálna vlhkosť: 93±3%
- Trieda prostredia podľa EN50130-5: II
- Čas signalizácie narušenia: 2 s
- Splnené normy: EN50131-1, EN50131-2-2, EN50130-4, EN50130-5
- Trieda zabezpečenia podľa EN50131-2-2: Grade 2
- Parametrické rezistory: 2 x 1,1 k
- Čas nábehu: 30 s
- Rozmery:63 x 96 x 49 mm
- Hmotnosť: 94 g
Obr. 1 Dosah detektora GRAPHITE
Redukcia falošných poplachov
Dvojitý pyroelement + algoritmus detekcie
Detektor Satel Graphite je vybavený dvoma nezávislými infračervenými detektormi (pyroelementmi), čo umožňuje významnú redukciu počtu falošných poplachov - účinne spustiť poplach v systéme je realizované až v momente narušenia detekčného poľa na oboch detektoroch. Ďalšou funkciou, zlepšujúcou efektívnosť detektora je digitálny algoritmus novej generácie, ktorý umožňuje detektoru automatické prispôsobenie citlivosti podmienkam daného priestoru.Presnosť detekcie
Fresnelova šošovka
Použitím v modeli Graphite tzv. Fresnelových šošoviek, ako prvku sústreďujúceho žiarenie na pyroelement, detektor presne reaguje na zmeny v jej detekčnom poli.
Obr. 1 Fresnelova šošovka (a) a tradičná (b) Odporúčania pre montáž detektora Graphite:
- Satel Graphite je vnútorný detektor - nie je vhodný na vonkajšie použitie
- Optimálna výška inštalácie pre tento model je ~2,4 m
- Odporúča sa vyhýbať montáži zariadenia v oblastiach s tepelnými zdrojmi, ako sú radiátory či pece
- Detekčné pole detektora Graphite by nemalo zahŕňať vonkajšie okná
Technická špecifikácia:
| GRAPHITE | |
|---|---|
| Všeobecné | |
| Detekovateľná rýchlosť pohybu | 0,3…3 m/s |
| Rozmery krytu | 62 x 96 x 48 mm |
| Rozsah pracovných teplôt | -30…+55 °C |
| Odporúčaná výška montáže | 2,4 m |
| Menovité napájacie napätie (±15%) | 12 VDC |
| Čas nábehu | 30 s |
| Hmotnosť | 94 g |
| Trieda prostredia | II |
