GPS anténa HRS GT-5 20-517-

Podrobný popis

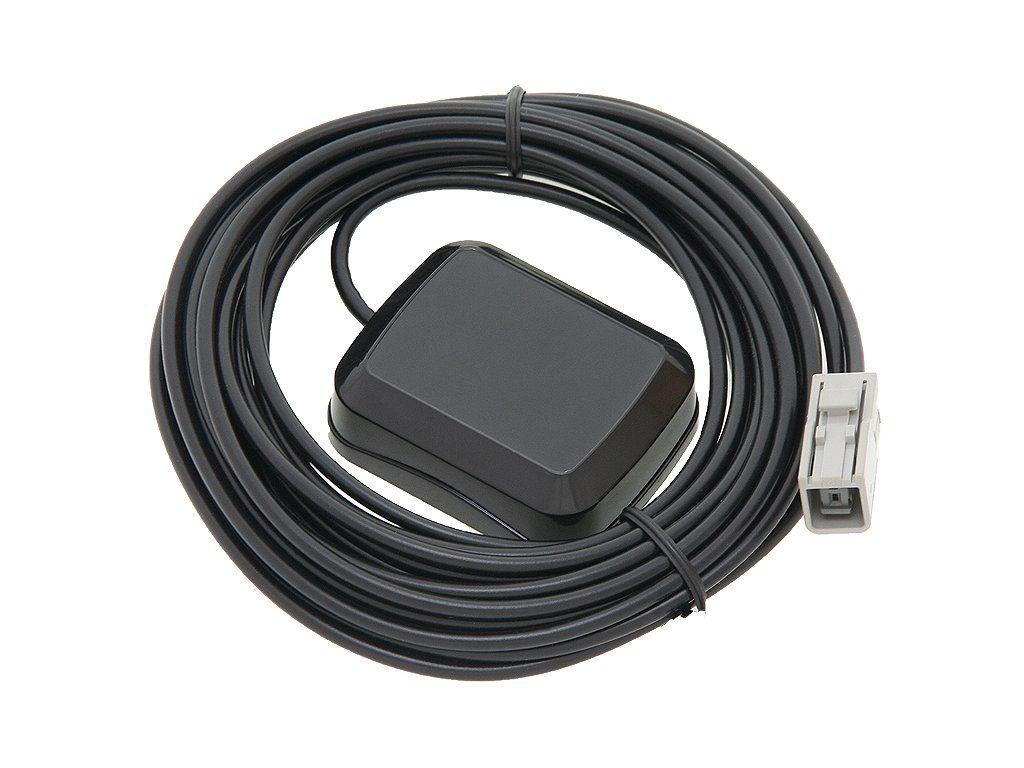

GPS anténa HRS GT-5 20-517

GPS anténa HRS GT-5 je praktické riešenie pre spoľahlivý príjem satelitného signálu v kompatibilných navigačných systémoch a autorádiách. Vďaka aktívnej konštrukcii so zosilňovačom s nízkym šumom pomáha zlepšiť stabilitu signálu a presnosť navigácie. Anténa je určená na montáž do interiéru aj exteriéru vozidla, pričom vonkajšie umiestnenie zabezpečí spravidla ešte lepší príjem.

• konektor HRS GT-5
• 5 m kábel pre pohodlné vedenie
• možnosť montáže vo vnútri aj mimo karosérie
• silný magnet v kryte pre jednoduché uchytenie
• vhodná pre vybrané systémy Mercedes, Alpine, Panasonic, Clarion a Pioneer

Hlavné vlastnosti

Anténa je navrhnutá pre frekvenciu GPS 1575,42 MHz a ponúka vyvážené technické parametre pre každodenné používanie. Keramický dielektrický prvok, kvalitná PCB doska FR4 a tienenie z pozinkovanej ocele prispievajú k spoľahlivému fungovaniu a dlhšej životnosti.

• frekvencia: 1575,42 MHz ± 1,02 MHz
• zisk antény: 5 dBic
• polarizácia: RHCP
• V.S.W.R: 1,5:1
• impedancia: 50 Ohm
• bandwidth: >10 MHz

Aktívny zosilňovač signálu

Súčasťou antény je zosilňovač s nízkym šumom, ktorý pomáha zlepšiť kvalitu prijímaného signálu. Napájanie prebieha v rozsahu 3 až 5 V a zosilnenie dosahuje 28 ±3 dB, čo je vhodné pre stabilnejší príjem v bežných podmienkach aj pri náročnejšom umiestnení antény.

• napájanie: 3 – 5 V DC
• zosilnenie: 28 ±3 dB
• prúdová spotreba: 10,5 mA
• výstupné V.S.W.R: 1,5
• NSR: 1,2
• potlačenie mimo pásma: ?25 dB / ?40 dB

Montáž a použitie

GPS anténa HRS GT-5 je vhodná na praktickú montáž v osobných vozidlách aj v systémoch, ktoré vyžadujú konektor HRS GT-5. Vďaka magnetickému uchyteniu ju možno jednoducho umiestniť na vhodné miesto, napríklad na spodnú časť čelného skla alebo mimo vozidla, kde je signál typicky silnejší.

• jednoduchá inštalácia bez zložitej montáže
• vhodná na vnútorné aj vonkajšie umiestnenie
• ideálna na spodnú časť skla alebo strechu vozidla
• vonkajšie umiestnenie zvyčajne zlepšuje príjem signálu

Kompatibilita

Anténa je určená pre vybrané navigačné a multimediálne systémy. Pred nákupom odporúčame overiť typ konektora a kompatibilitu so zariadením, aby bola montáž bezproblémová.

• Mercedes Comand 2.0
• Alpine – všetky modely navigácií
• Panasonic – všetky modely navigácií
• Clarion – všetky modely navigácií
• Pioneer Avic505

Technické parametre a odolnosť

GPS anténa HRS GT-5 je skonštruovaná tak, aby odolala bežným prevádzkovým podmienkam v automobile. Krytie IP67 zvyšuje ochranu proti prachu a vode, takže anténa je vhodná aj na náročnejšie použitie v exteriéri.

• rozmery: 49,5 × 40,2 × 15,5 mm ±0,5 mm
• kábel: RG174
• útlm kábla: 1,3 dB/m
• dĺžka kábla: 500 ±5 cm
• prevádzková teplota: -25 °C až +65 °C
• skladovacia teplota: -45 °C až +86 °C
• odolnosť: IP67
