GPS anténa 20-519-

Podrobný popis

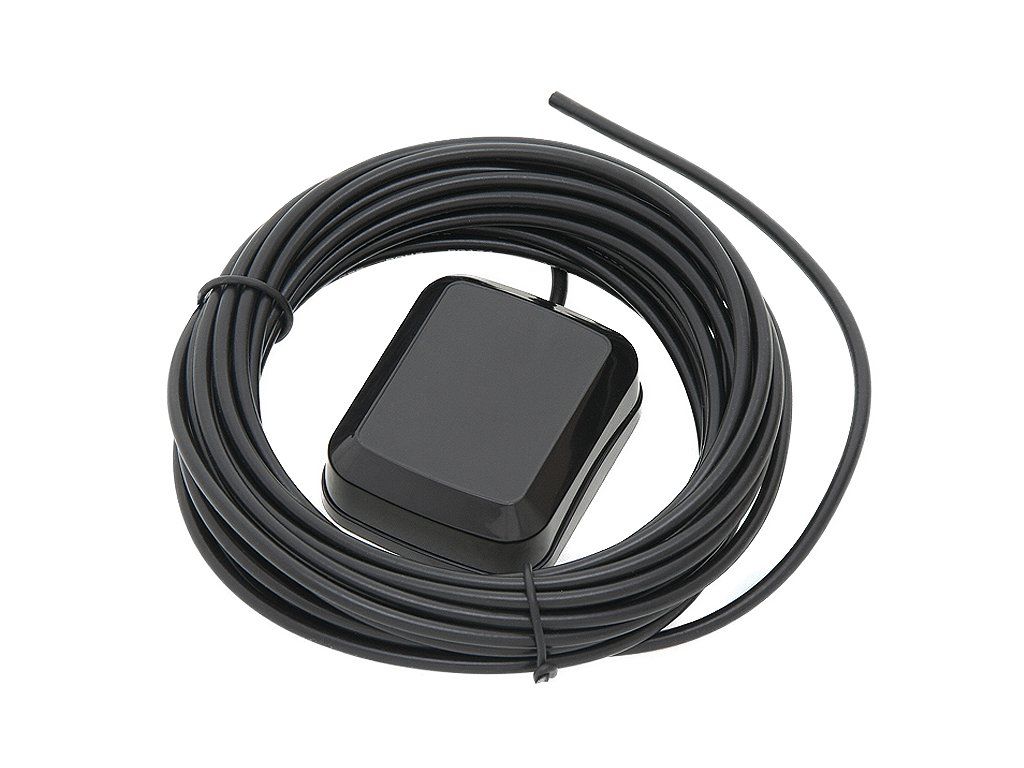

GPS anténa 20-519

GPS anténa 20-519- je univerzálna aktívna anténa určená na presný a stabilný príjem GPS signálu. Vďaka kvalitnému spracovaniu a praktickému prevedeniu je vhodná pre montáž do vozidla aj mimo neho. Ide o spoľahlivé riešenie pre navigačné a sledovacie zariadenia, kde je dôležitý kvalitný príjem satelitného signálu.

Hlavné výhody

• možnosť montáže vo vnútri vozidla aj na karosériu
• silný magnet v tele antény pre jednoduché uchytenie
• lepšie prijímanie signálu pri umiestnení mimo vozidla
• aktívny zosilňovač pre stabilnejší príjem
• kompaktné rozmery a odolné prevedenie

Technické parametre

• frekvenčný rozsah: 1575,42 MHz ± 1,02 MHz
• impedancia: 50 Ohm
• zisk antény: 5 dBic
• polarizácia: RHCP
• napájanie zosilňovača: 3 – 5 V DC
• zisk zosilňovača: 28 ± 3 dB
• prúdová spotreba: 10,5 mA
• výstupné V.S.W.R.: 1,5
• dĺžka kábla: 500 ± 5 cm
• rozmery: 49,5 × 40,2 × 15,5 mm ± 0,5 mm

Konštrukcia a odolnosť

Anténa je vyrobená z kvalitných materiálov, ktoré podporujú dlhú životnosť a spoľahlivú funkciu v bežných podmienkach prevádzky. Krytie IP67 zvyšuje odolnosť voči prachu a vode, takže anténa je vhodná aj do náročnejšieho prostredia.

• keramický dielektrický prvok antény
• doska plošných spojov z FR4
• tienenie zo žiarovo zinkovanej ocele
• kábel RG174 s nízkym útlmom
• odolnosť voči prachu a vode: IP67

Montáž a použitie

Anténa je vhodná najmä pre GPS navigáciu, monitorovanie vozidiel a ďalšie zariadenia, ktoré pracujú so satelitným signálom. Pre lepší príjem sa odporúča umiestnenie mimo karosérie, no vďaka univerzálnemu prevedeniu ju možno použiť aj vo vnútri vozidla, napríklad na palubnej doske alebo pod čelným sklom.

• vhodná pre autá, úžitkové vozidlá aj sledovacie systémy
• vnútorná montáž napríklad pod čelné sklo alebo na podsko]

Dôležité upozornenie

Anténa je citlivá na elektrostatický výboj, preto je pri manipulácii a montáži vhodné dodržiavať základné antistatické opatrenia. Pri inštalácii odporúčame postupovať opatrne, aby bola zabezpečená správna funkcia a dlhá životnosť zariadenia.

• pri montáži dodržujte antistatickú opatrnosť
• zabezpečte pevné a správne umiestnenie antény
• pre najlepší výsledok voľte miesto s čo najlepším výhľadom na oblohu
