Fakra GPS anténa 90 20-515-

Podrobný popis

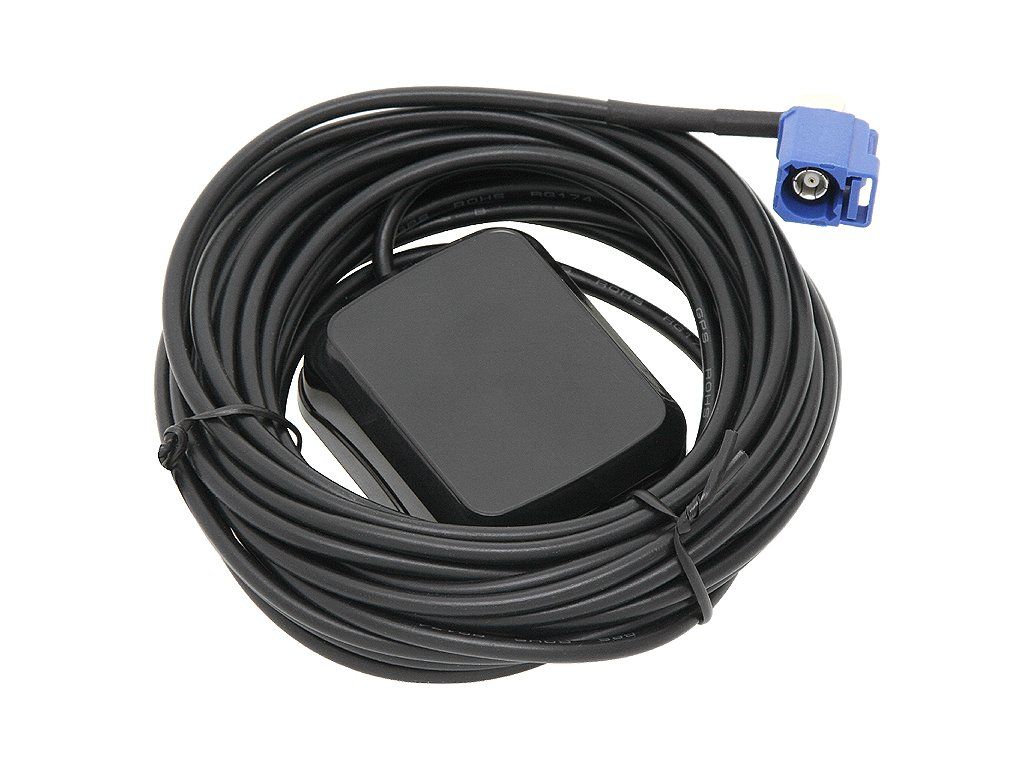

Fakra GPS anténa 90 20-515

Fakra GPS anténa 90 20-515- je externá GPS anténa určená pre autorádiá a navigačné jednotky s konektorom FAKRA v pravouhlom prevedení. Vďaka 5 m káblu poskytuje dostatočnú flexibilitu pri montáži a umožňuje umiestnenie vo vnútri vozidla aj mimo karosérie. Pri montáži na vonkajšiu časť vozidla môže byť príjem satelitného signálu ešte stabilnejší.

• Uhlový konektor FAKRA 90° pre jednoduchú montáž
• Dĺžka kábla 5 m
• Možnosť inštalácie do interiéru aj exteriéru
• Silný magnet v kryte pre uchytenie na karosérii
• Vhodná pre navigačné systémy s GPS prijímačom

Hlavné vlastnosti

Anténa je navrhnutá pre spoľahlivý príjem GPS signálu v pásme 1575,42 MHz. Používa nízkošumový zosilňovač, ktorý pomáha zlepšiť kvalitu prijímaného signálu. Konštrukcia z odolných materiálov a stupeň krytia IP67 z nej robia vhodné riešenie aj do náročnejších podmienok.

• Frekvencia GPS: 1575,42 MHz +/- 1,02 MHz
• Zosilnenie antény: 5 dBic
• LNA zosilnenie: 28 +/- 3 dB
• Napájanie zosilňovača: 3 – 5 V DC
• Odolnosť proti prachu a vode: IP67

Technické parametre

Produkt má štandardné parametre pre automobilové GPS antény a je prispôsobený pre spoľahlivú prevádzku v osobných aj úžitkových vozidlách.

• V.S.W.R antény: 1,5:1
• Impedancia: 50 Ohm
• Polarizácia: RHCP
• Šírka pásma: viac ako 10 MHz
• Odber prúdu: 10,5 mA
• Výstupná V.S.W.R zosilňovača: 1,5
• NSR: 1,2

Konštrukcia a prevedenie

Anténa kombinuje keramický dielektrický prvok, DPS z materiálu FR4 a tieniaci prvok z pozinkovanej ocele. Kábel RG174 má nízky útlm a je vhodný na bežné automobilové použitie. Kompaktné rozmery uľahčujú skryté osadenie na vybrané miesto vo vozidle.

• Keramický dielektrický anténny prvok
• DPS z materiálu FR4
• Tienenie z pozinkovanej ocele
• Kábel RG174 s útlmom 1,3 dB/m
• Rozmery: 49,5 x 40,2 x 15,5 mm +/- 0,5 mm

Kompatibilita

Anténa je vhodná pre viacero originálnych a aftermarket navigačných systémov v skupinách VW, Audi, Mercedes-Benz a Blaupunkt. Pred kúpou odporúčame overiť typ konektora a kompatibilitu s vašou jednotkou.

• VW MFD2, RNS2: Golf 5, Golf Plus, Passat, Jetta, Touran, Touareg, T5, T5 Multivan
• Audi RNS-E 16:9: A3, A4, A6
• Mercedes-Benz Comand APS W211 (trieda E) a APS 50 CLK W209
• Blaupunkt Travel Pilot EX

Prevádzkové podmienky

Anténa je určená na automobilové použitie a zvláda široký rozsah teplôt počas prevádzky aj skladovania.

• Prevádzková teplota: -25 °C až +65 °C
• Skladovacia teplota: -45 °C až +86 °C

Výhody pre používateľa

Vďaka silnému uchyteniu, dlhému káblu a uhlovému konektoru je montáž jednoduchšia a flexibilnejšia. Externé umiestnenie antény môže zlepšiť príjem satelitného signálu, čo sa prejaví stabilnejším a presnejším fungovaním navigácie.

• Jednoduchšia montáž vďaka 90° konektoru
• Flexibilné umiestnenie vďaka 5 m káblu
• Stabilnejší príjem pri vhodnom vonkajšom osadení
• Vhodná náhrada pre viaceré OEM navigácie
