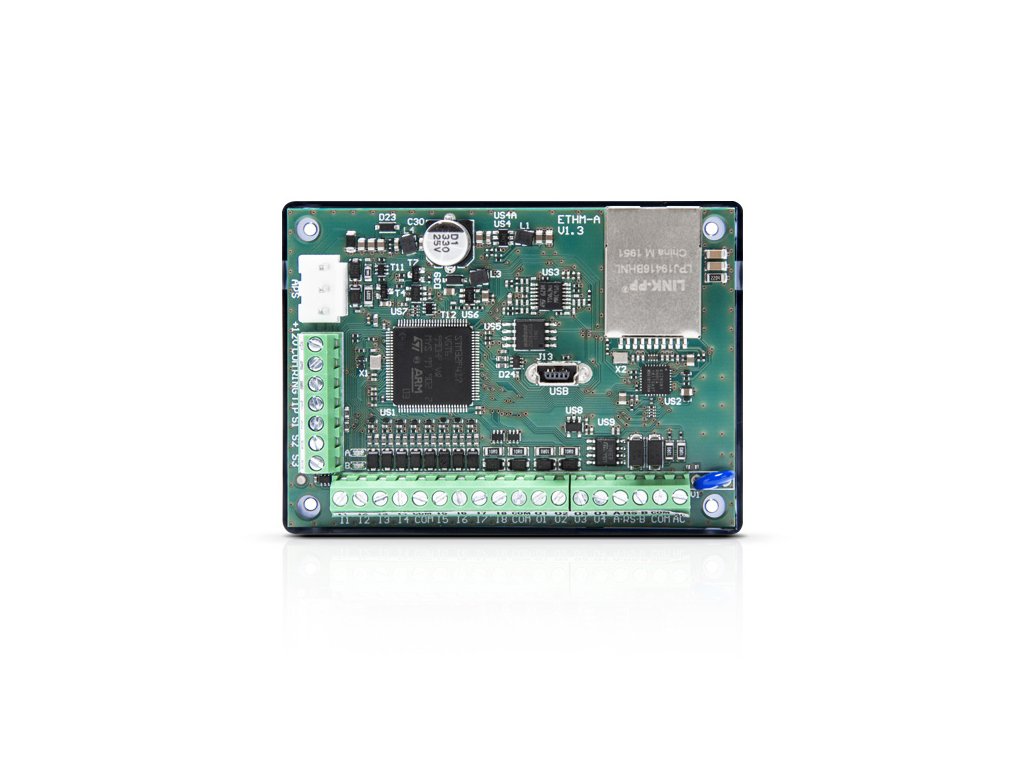

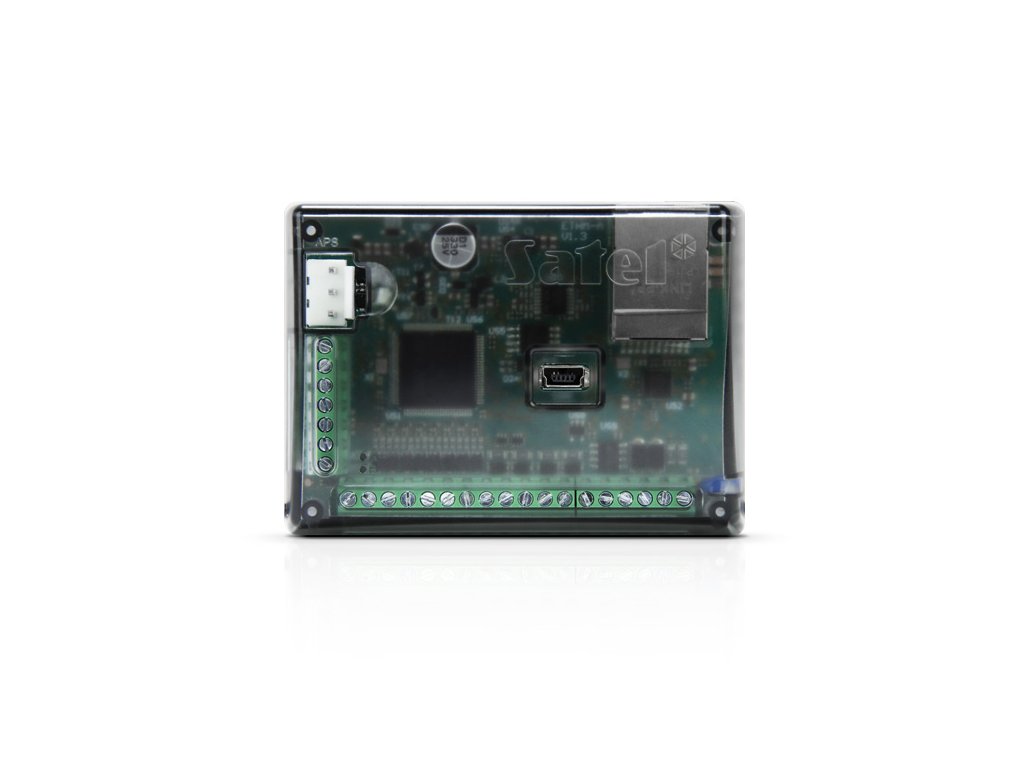

Univerzálny monitorovací modul ETHM-A - SATEL

ETHM-A je univerzálny monitorovací modul, ktorý môže pracovať autonómne, v rámci systému signalizácie vlámania a lúpeže alebo v systémoch automatizácie. Modul umožňuje prenos informácií cez sieť Ethernet.

V alarmových systémoch môže modul slúžiť na realizáciu monitoringu, spolupracujúc s akoukoľvek ústredňou pripojenou k modulu prostredníctvom jej dialeru. ETHM-A sa dá tiež pripojiť k ústredni, použitím vhodne nakonfigurovaných výstupov ústredne pripojených k vstupom modulu.

ETHM-A má 8 vstupov, ktoré možno naprogramovať ako NO, NC alebo analógové na prácu so zariadeniami vybavenými výstupmi NO alebo NC či analógovými senzormi alebo digitálno-analógovými prevodníkmi. Navyše je vybavený zbernicou digitálnych senzorov typu 1-Wire. Umožňuje pripojiť až 8 detektorov (napr. teploty) pri maximálnej dĺžke zbernice do 30 m. Vďaka tomu môže modul zhromažďovať a prenášať v rámci IoT rôzne typy dát, napr. aktuálnu teplotu, úroveň vlhkosti a iné. ETHM-A môže tiež prenášať do monitorovacej stanice udalosti, ktoré sa vyskytli v systéme alarmu (napr. zapnutie stráženia, alarm a iné).

ETHM-A má 4 tranzistorové výstupy (OC). Možno ich ovládať na diaľku, napr. prostredníctvom mobilnej aplikácie GX CONTROL, počítača s nainštalovaným softvérom GX Soft alebo v rámci IoT.

Modul umožňuje aj zasielanie upozornení pomocou PUSH správ na mobilné zariadenia s nainštalovanou aplikáciou GX CONTROL a prostredníctvom e-mailových správ.

Programovanie a konfigurácia sa vykonáva na počítači s nainštalovaným programom GX Soft. Spojenie modulu s programom sa uskutočňuje lokálne (RS-232 (TTL)) alebo na diaľku (Ethernet). Firmvér zariadenia ETHM-A môže byť aktualizovaný na diaľku vďaka spolupráci s programom UpServ.

Charakteristické vlastnosti:

• konverzia audio monitoringu (SIA/DTMF/pulzný)
• upozorňovanie: PUSH/E-mail
• 8 programovateľných vstupov (NO/NC/analógové)
• zbernica digitálnych senzorov 1-Wire (až 8 senzorov)
• možnosť konfigurácie reakcie na prekročenie naprogramovaných prahových hodnôt:
  • na analógových vstupoch
  • zo senzorov 1-Wire
• 4 výstupy typu OC ovládané:
  • na diaľku pomocou mobilnej aplikácie GX CONTROL
  • lokálne/na diaľku pomocou programu GX Soft
  • na diaľku v rámci IoT
  • lokálne pomocou 8 vstupov modulu
• podpora otvorených komunikačných protokolov:
  • MQTT
  • JSON
  • JSON/HTTP
• konfigurácia nastavení modulu pomocou programu GX Soft:
  • lokálne cez RS-232 (TTL)
  • na diaľku cez Ethernet
• spolupráca s mobilnou aplikáciou GX CONTROL
• možnosť diaľkovej aktualizácie firmvéru cez UpServ
