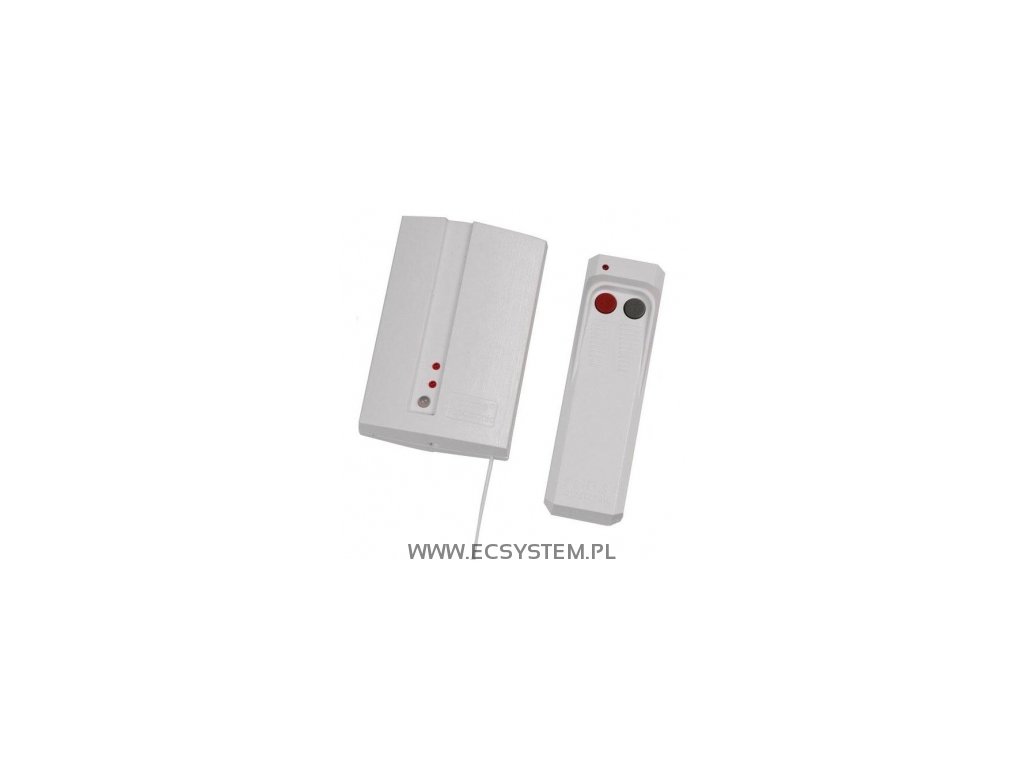

DW200HS-het Dvokanálová rádiová linka, superheterodyn - Elmes

Podrobný popis

DW200H - dvojkanálový rádiový systém s dosahom do 200 metrov v otvorenom teréne, ELMES.

Univerzálny dvojkanálový rádiový systém pre alarmové systémy, diaľkové ovládanie a kontrolu prístupu.
Prenos kódovaný systémom KEELOQ®.
Prijímač podporuje až 12 diaľkových ovládačov (voliteľne až 112) a má dva izolované reléové prepínacie výstupy typu NO/NC (NO-normálne otvorené a NC-normálne zatvorené).
Každý výstup môže pracovať v jednom z dvoch režimov:
- monostabilný - po zapnutí relé diaľkovým ovládačom sa jeho vypnutie uskutoční po vopred naprogramovanom čase
- bistabilný - zapni - vypni

Prijímač má signalizačný výstup typu OC, ktorý generuje dva impulzy pri zapnutí relé a jeden pri vypnutí. Tento výstup je určený na pripojenie externého akustického alebo optického signalizátora.
Prijímač má tiež spínač proti manipulácii otvárania krytu (TAMPER), dve červené LED diódy signalizujúce zapnutie výstupu 1 a 2 a dvojfarebnú LED diódu, ktorá svieti na červeno pri vypnutom, a na zeleno pri zapnutom výstupe č. 1.

Súprava je dostupná aj s superheterodynovým prijímačom (DW200HShet) zabezpečujúcim väčší dosah činnosti a ponúkajúcim ďalšie režimy práce.



ŠPECIFIKÁCIA:
diaľkový ovládač
- vysielač 433,92 MHz zhodný s požiadavkami európskych noriem CE;
- napájanie batériou 9V (DW200H);
- rozmery krytu (dĺž./šír./výš.): 113/33/21 mm


prijímač
- rádiový modul - superheterodynový
- napájanie jednosmerným napätím 12V s toleranciou ±15%;
- spotreba prúdu -2 x výstup relé (tri kontakty) NO/NC (60VA, max 128V, 1A);
- čas udržania výstupov relé v monostabilnom režime: od 0,5s. do 4h;
- signalizácia prepnutia relé na dvojfarebnej LED dióde;
- výstup S(1A/60VDC), "otvorený kolektor" dávajúci impulzy skratu na zem;
- spínač signalizujúci otvorenie krytu TAMPER;
- rozmery krytu (dĺž./šír./výš.): 96/63/28 mm;
- pracovná teplota od 0 do +40°C (-20 do +40°C pre DW200Hhet).



Dvojkanálový prijímač sa vyrába aj v miniatúrnej verzii (DW200HMR) o rozmeroch 19/58/32 mm, ktorý má podobné funkcie ako prijímač DW200H.
