Podrobný popis

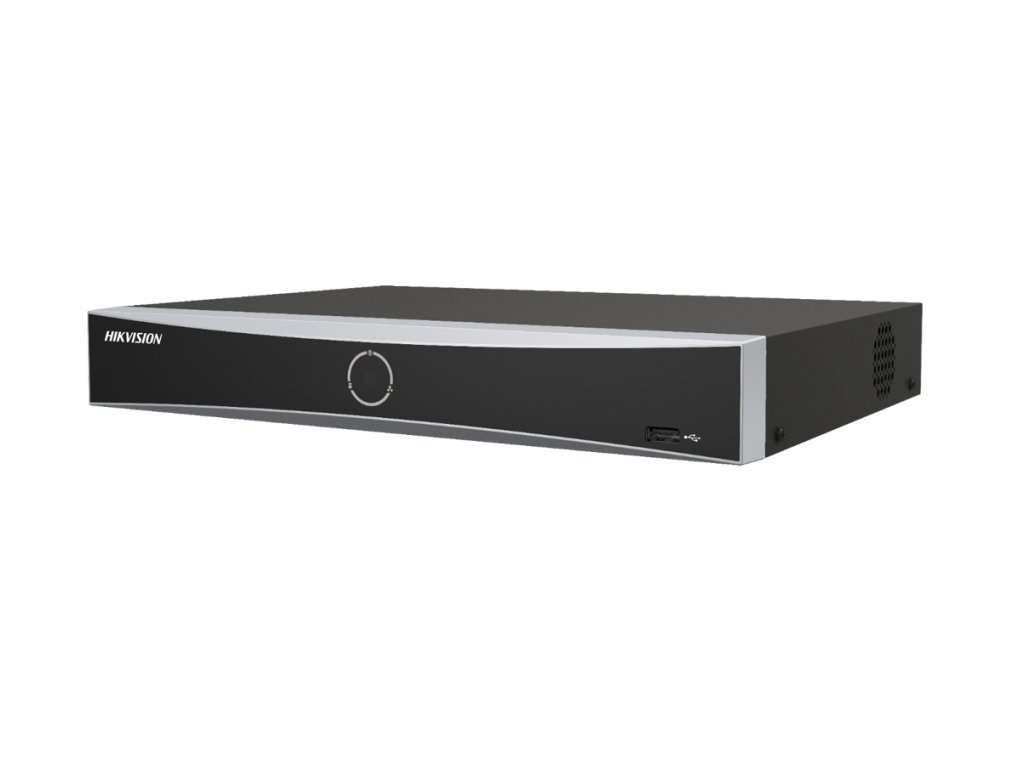

Rekordér 16-kanálový DS-7716NXI-K4 - Hikvision
Model DS-7716NXI-K4 je 16-kanálový rekordér série AcuSense, s možnosťou nahrávania v rozlíšení do 12 Mpx, pripojenia až 16 IP kamier a 4 diskov HDD s kapacitou max. 10TB. Zariadenie je určené pre prácu v systémoch inteligentného monitoringu IP Hikvision, v stredne veľkých a malých inštaláciách. Veľkou výhodou rekordéra je implementovaná technológia Detekcia pohybu 2.0 (Motion Detection 2.0), umožňujúca klasifikáciu sledovaných objektov (človek/vozidlo) na všetkých kanáloch.
Okrem štandardnej funkcie detekcie pohybu rekordér ponúka aj možnosť rozpoznávania tváre na vybraných kanáloch, čo umožňuje veľmi presný dohľad nad objektom pod ochranou.
Technické špecifikácie:
- Vstupy video: 16x IP
- Výstupy video: 1x HDMI, 1x VGA
- Rozlíšenie (max.): 12Mpx
- Max. bitrate: 160 / 160 Mbps
- Vstupy / výstupy audio: 1/1 obojsmerné
- Vstupy / výstupy alarmové: 16/4
- Kompresia: H.265+ / H.265 / H.264+ / H.264 / MPEG4
- Sieťové rozhranie: 2x Ethernet RJ-45 10/100/1000 Mb/s
- Detekcia pohybu 2.0: Áno, všetky kanály
- Podpora diskov: 4x HDD (do 10TB na disk)
- Spotreba energie: 20W (bez HDD)
- USB porty: 2x USB 2.0, 1x USB 3.0
- Rozmery: 445×400×71mm
- Napájanie: 100 do 240 VAC, 50 do 60 Hz
Obr. 1 Rozmery rekordéra DS-7716NXI-K4
Inteligentná detekcia pohybu
Rekordéry AcuSense série "K"
Nové rekordéry AcuSense s označením "K" sú vybavené technológiou inteligentnej analýzy obrazu, ktorá umožňuje výrazne minimalizovať falošné alarmy z kamier vyvolané pohybom bezvýznamných objektov, napríklad pohyb lístia, pohyb malých zvierat. Systém filtrácie alarmových signálov, bežne nazývaný detekcia pohybu 2.0 (ang. Motion Detection 2.0 - MD 2.0), je v rekordéroch Acusense série "K" implementovaný na všetkých kanáloch rekordéra - vďaka čomu použitie aj ekonomických kamier (bez funkcie analýzy obrazu) v spojení s týmto typom rekordéra umožňuje vedenie presného vizuálneho dohľadu bez generovania zbytočných alarmov.
Navyše zariadenia z tejto línie ponúkajú funkciu detekcie a rozpoznania tváre (na vybraných kanáloch), čo tiež umožňuje vykonávať pokročilú analýzu bez nutnosti použitia podstatne drahších riešení na strane kamery.
Vzdialená konfigurácia a obsluha
Pripojenie P2P cez cloud
Na realizáciu pripojenia k sieti rekordér využíva štandardné rozhrania Ethernet (self-adaptive) s rýchlosťou 10/100/1000 Mbps. Toto pripojenie umožňuje konfiguráciu práce, modifikáciu parametrov obrazu a živé sledovanie a prehrávanie nahrávok (kamery so slotom microSD). Realizácia samotného spojenia môže byť uskutočnená na troch rôznych platformách:
- program iVMS-4200 a iVMS-5200 - dedikovaný softvér na správu video monitoringu, umožňujúci pokročilé modifikácie celého systému a správu parametrov detekcie udalostí a inteligentnej analýzy obrazu
- internetový prehliadač WEB - umožňuje rýchle nadviazanie pripojenia s využitím IP adresy kamery, poskytujúc prístup k plnej funkcionalite zariadenia. Pre systémy Hikvision sa odporúča použiť prehliadač Internet Explorer.
- mobilná aplikácia Hik-Connect - mobilná platforma pre systémy Android a iOS, poskytujúca možnosť živého obrazu, prehrávania nahrávok a prijímania notifikácií o udalostiach v rámci systému. Platforma Hik-Connect využíva pripojenie cez cloud, čo eliminuje potrebu preposielania portov na routeri
Použitie cloudu na nadviazanie spojení medzi systémom a užívateľom umožňuje prístup a konfiguráciu kamery z akéhokoľvek miesta s prístupom na internet - na mobilných zariadeniach aj stacionárnych (PC, Laptop).
Výkonná kompresia dát
Kodek H.265/ HVEC
Nové modely kamier a sieťových rekordérov od Hikvision využívajú výkonný kodek HEVC (ang. High Efficiency Video Coding), označovaný v priemyselných systémoch televízneho priemyslu ako H.265. Tento štandard bol vytvorený ako odpoveď na potrebu prenosu videomateriálov vo vysokom rozlíšení (4K) bez nadmerného zaťaženia prenosového spojenia. V porovnaní s predchádzajúcim štandardom H.264 nová technológia umožňuje takmer dvojnásobnú úsporu šírky pásma, čo v systémoch CCTV znamená predĺženie času archivácie materiálu na disku, zvýšenie dostupnej priepustnosti sieťového spojenia a predĺženie životnosti dátových nosičov. Navyše rozdiel kvality videomateriálu v kompresii H.265, v porovnaní s verziou H.264, je prakticky nepostrehnuteľný.
Technická špecifikácia:
| DS-7716NXI-K4 |
| Rekordér |
| Rozlíšenie (max) | 12 Mpx |
| Počet IP kamier | 16 |
Bitrate
| 160 / 160 Mb/s |
| Počet diskov / kapacita TB | 4/10 |
Kompresia videa
| H.264, H.264+, H.265, H.265+ |
Výstup video
| HDMI (4K), HDMI (FullHD), VGA (1080p), BNC |
| Rozlíšenie nahrávania | 12 MP/8 MP/7 MP/6 MP/5 MP/4 MP/3 MP/1080p/UXGA/720p/VGA/4CIF/DCIF/2CIF/CIF/QCIF |
| Výstup HDMI1 | 4K (3840 × 2160)/60Hz, 4K (3840 × 2160)/30Hz, 2K (2560 × 1440)/60Hz, 1920 × 1080/60Hz, 1600 × 1200/60Hz, 1280 × 1024/60Hz, 1280 × 720/60Hz, 1024 × 768/60Hz, HDMI1/VGA výstup závislý |
| Výstup VGA | 1-ch, 1920 × 1080/60Hz, 1280 × 1024/60Hz, 1280 × 720/60Hz, 1024 × 768/60Hz,
HDMI1/VGA výstup závislý |
| Sieťové rozhranie | 2x 10/100/1000Mbps |
| Vstupy / výstupy alarmové | 16/4 |
| Vstupy / výstupy audio | 1/1 obojsmerné |
| Filtrovanie falošných alarmov | Dostupné na 4-kanáloch 2 MP (H.264/H.265) video analýza na rozpoznanie osôb a vozidiel na obmedzenie falošných alarmov |
| Konektory | 1x USB3.0, 2x USB2.0, 2x RS-485 (poloduplex), RS-232, Klávesnica, 4 interfejsy SATA podporujúce hot-plug, 1 interfejs eSATA |
| Softvér | iVMS-4200, HIK-CONNECT |
| Podporované protokoly | TCP/IP, DHCP, IPv4, IPv6, DNS, DDNS, NTP, RTSP, SADP, SMTP, SNMP, NFS, iSCSI, ISUP, UPnP™, HTTP, HTTPS |
| AcuSense |
| Detekcia a analýza tváre | Porovnávanie tvárí, zachytávanie tváre, hľadanie tvárí na základe fotografie |
| Knižnica obrázkov tváre | Až 16 knižníc, až 10 000 obrázkov tváre (veľkosť obrázka 512 KB, celková kapacita 150 MB) |
| Porovnávanie obrázkov tváre | Porovnávanie obrázkov tváre na 4-kanáloch |
| Účinnosť detekcie a analýza tváre | Zachytávanie obrázka tváre na 1-kanále (IP kamera HD, do 4 MP, H.264/H.265) |
| Filtrovanie falošných alarmov | Dostupné na 4-kanáloch 2 MP (H.264/H.265) video analýza na rozpoznanie osôb a vozidiel na obmedzenie falošných alarmov |
Všeobecne
|
| Napájanie | 100 do 240 VAC, 50 do 60 Hz |
| Puzdro | 19-inch rack-mounted 1.5U chassis |
| Hmotnosť | 5 kg |
| Celkový výkon | 80W |
| Spotreba | 20W bez HDD |
| Prevádzková vlhkosť | 10% do 90% |
| Rozsah prevádzkovej teploty (°C) | -10....+55°C |
| Rozmery (v x š x h) | 445 × 400 ×75 mm |
