Podrobný popis

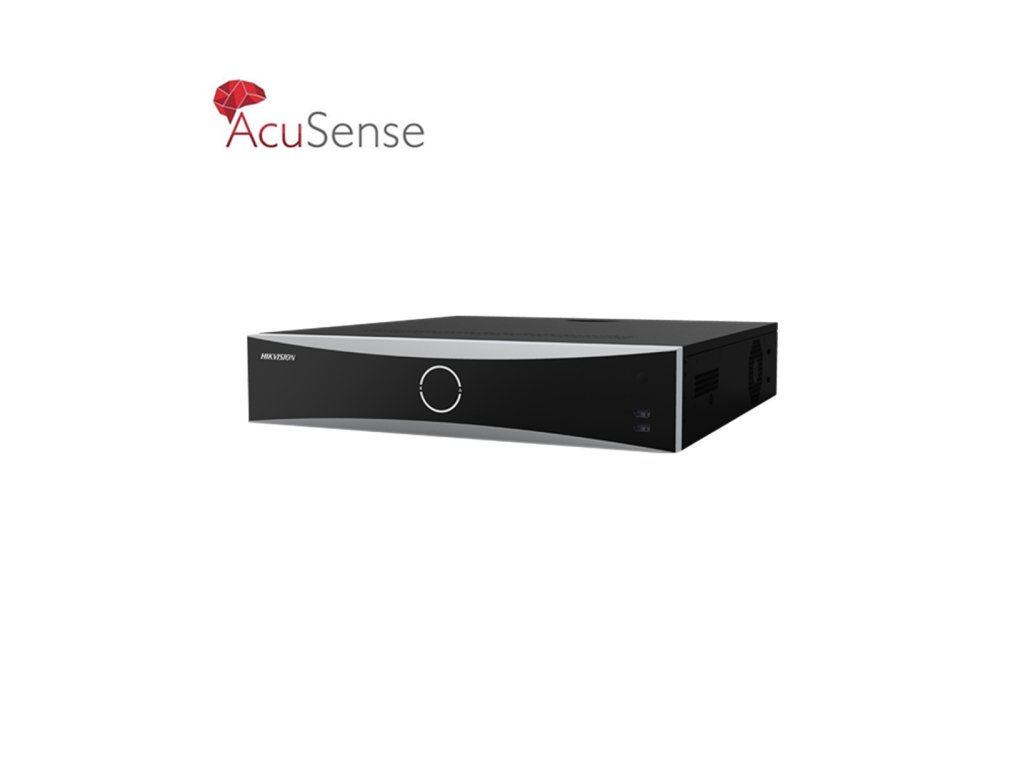

Záznamník PoE 16-kanálový AcuSense DS-7716NXI-I4/16P/S - Hikvision

---

DS-7716NXI-I4/16P/S je 16-kanálové zariadenie patriace do druhej generácie inteligentných záznamníkov Acusense využívaných v systémoch inteligentného monitoringu, so vstavaným 16-kanálovým prepínačom PoE. NVR je súčasťou inovatívnej série sieťových zariadení značky Hikvision, ktoré umožňujú plynulý záznam obrazu z miest a objektov pokrytých celodenným monitoringom a poskytujú inteligentnú analýzu (detekcia preniknutia, prekročenia línie, vstupu/výstupu z oblasti) na základe klasifikácie objektov (vozidlo, človek) podporenú navyše o funkciu rozpoznávania tvárí a kodek H.265. IP záznamník s efektívnym algoritmom kompresie obrazu H.264/H.265 zabezpečujúci bezproblémový a hladší prenos obrazu v maximálnom rozlíšení 3840 × 2160 (8MPx). Zariadenie využíva dva prúdy z video kamier: prvý (vysokého rozlíšenia) na zobrazenie obrazu v celoobrazovkovom režime a v delení na 4, ako aj na záznam videa, a druhý (nižšieho rozlíšenia) na zobrazenie obrazu v delení s väčším počtom kamier (6,9,16 atď.) a voliteľne aj na záznam. Záznamník podporuje dvojprúdové kamery a dynamicky prepína video prúd na maximálne využitie výkonu DSP.

Technické parametre:

• Video vstupy: 16x IP
• Switch PoE: Vstavaný (16-kanálový)
• Video výstupy: 2x HDMI, 1x VGA, 1x BNC
• Rozlíšenie (max.): 12Mpx
• Max. bitrate: 256 / 200 Mbps
• Dvojprúd: Áno
• Audio vstupy/výstupy: 1/1
• Alarmové vstupy/výstupy: 16/4
• Kompresia: H.265+ / H.265 / H.264+ / H.264 / MPEG4
• Funkcie analýzy obrazu: AcuSense (Prekročenie línie, preniknutie, vstup do oblasti, opustenie oblasti, detekcia (klasifikácia) ľudí a vozidiel)
• Podpora diskov: 4x HDD (do 8TB na disk)
• Spotreba energie: 30 W (bez HDD)
• SATA: 4x SATA s hot plug
• USB porty: 2x USB 2.0, 1x USB 3.0
• Rozmery: 445×400×71mm
• Napájanie: 100 to 240 VAC

Obr. 1

Rozmery záznamníka DS-7716NXI-I4/16P/S

---

Inteligentná analýza obrazu

Kamery AcuSense

Záznamníky Hikvision zo série AcuSense využívajú technológiu založenú na umelej inteligencii. Implementovaná technológia inteligentnej analýzy obrazu v kamerách a záznamníkoch Hikvision z tejto série umožňuje

výrazne minimalizovať falošné poplachy vyvolané pohybom nepodstatných objektov, ako je pohyb listov, pohyb malých zvierat. Zariadenia označené logom AcuSense využívajú technológiu strojového učenia na ešte lepšiu klasifikáciu rozpoznávaných objektov. Po nastavení kamery sme schopní vyvolať poplach len vtedy, keď človek prekročí líniu alebo vstúpi do detekčnej oblasti. Zariadenia AcuSense majú aj funkciu rýchleho vyhľadávania. Vďaka zaznamenaným snímkam každého objektu ich kamera dokáže kategorizovať a následne ľahko a rýchlo vyhľadať. Výnimočné funkcie aj výkon a efektívnosť robia systém AcuSense veľmi príjemný na používanie.

Funkcie a výhody kombinácie systémov AcuSense

Štandardný obraz + Základná analytika obrazuFiltrovanie falošných poplachov na vybraných kanáloch záznamníka + rýchle vyhľadávanie objektuFarebný obraz celý deň + Základná analytika obrazuFarebný obraz celý deň + filtrovanie falošných poplachov na vybraných kanáloch záznamníka + rýchle vyhľadávanie objektuFiltrovanie falošných poplachov vykonávané kamerouFiltrovanie falošných poplachov na všetkých kanáloch + rýchle vyhľadávanie objektuFarebný obraz celý deň + Filtrovanie falošných poplachov vykonávané kamerouFarebný obraz celý deň + filtrovanie falošných poplachov vykonávané kamerou + rýchle vyhľadávanie objektu

Zariadenie	Tradičný záznamník NVR	Záznamník NVR AcuSense
Tradičná kamera
Kamera ColorVu
Kamera AcuSense
Kamera ColorVu 2 gen.

---

Diaľková konfigurácia a obsluha

P2P pripojenie cez cloud

Na realizáciu pripojenia k sieti záznamník využíva štandardné rozhranie Ethernet (self-adaptive) s rýchlosťou 10/100 Mbps. Toto pripojenie umožňuje konfiguráciu prevádzky, zmenu obrazových parametrov, ako aj živé sledovanie a prehrávanie záznamov (kamery s microSD slotom). Samotné pripojenie môže byť realizované na troch rôznych platformách:

• program iVMS-4200 a iVMS-5200 - dedikovaný softvér na správu vizuálneho monitoringu, umožňujúci pokročilé úpravy celého systému a správu parametrov detekcie udalostí a inteligentnej analýzy obrazu
• webový prehliadač WEB - umožňuje rýchle nadviazanie pripojenia s použitím IP adresy kamery, poskytujúce prístup k plnej funkčnosti zariadenia. Pri systémoch Hikvision sa odporúča používať prehliadač Internet Explorer.
• mobilná aplikácia Hik-Connect - mobilná platforma pre systémy Android a iOS, umožňujúca živé sledovanie, prehrávanie záznamov a prijímanie upozornení o udalostiach v rámci systému. Platforma Hik-Connect využíva pripojenie cez cloud, čo eliminuje potrebu presmerovania portov na routeri

Využitie cloudu na nadviazanie pripojení medzi systémom a používateľom umožňuje prístup a konfiguráciu kamery z akéhokoľvek miesta s prístupom na internet - na mobilných aj stacionárnych zariadeniach (PC, Notebook).

---

Efektívna dátová kompresia

Kód H.265/ HVEC

Nové modely kamier a sieťových záznamníkov od Hikvision využívajú účinný kód

HEVC (ang. High Efficiency Video Coding), označovaný v priemysle systémov priemyselnej televízie ako H.265. Tento štandard bol vytvorený ako odpoveď na potrebu prenosu videozáznamov vo vysokom rozlíšení (4K) bez nadmernej záťaže prenosového kanála. V porovnaní s predchádzajúcim štandardom H.264 nová technológia umožňuje takmer dvojitú úsporu šírky pásma, čo v CCTV systémoch vedie k predĺženiu času archivácie materiálu na disku, zvýšeniu dostupnej kapacity sieťového pripojenia a predĺženiu životnosti dátových nosičov. Navyše je rozdiel v kvalite videozáznamu pri kompresii H.265 v porovnaní s verziou H.264 prakticky nepostrehnuteľný.

---

Technická špecifikácia:

DS-7716NXI-I4/16P/S12 Mpx16256 / 200 Mb/s4/8Lokálna, webový prehliadač, CMSH.264, H.264+, H.265, H.265+HDMI (4K), HDMI (FullHD), VGA (1080p), BNC12 MP/8 MP/7 MP/6 MP/5 MP/4 MP/3 MP/1080p/UXGA/720p/VGA/4CIF/DCIF/2CIF/CIF/QCIF4K (3840 × 2160)/60Hz, 4K (3840 × 2160)/30Hz, 2K (2560 × 1440)/60Hz, 1920 × 1080/60Hz, 1600 × 1200/60Hz, 1280 × 1024/60Hz, 1280 × 720/60Hz, 1024 × 768/60Hz, HDMI1/VGA výstup závislý1920 × 1080/60Hz, 1280 × 1024/60Hz, 1280 × 720/60Hz, 1024 × 768/60Hz, HDMI2/VGA výstup nezávislý1-ch, 1920 × 1080/60Hz, 1280 × 1024/60Hz, 1280 × 720/60Hz, 1024 × 768/60Hz,2x 10/100/1000Mbps16/41/1 dvojkanálovýDostupné na 4-kanáloch 4 MP (H.264/H.265) analýza videa na rozpoznávanie osôb a vozidiel s cieľom znížiť falošné poplachy1x USB3.0, 2x USB2.0, RS-485 (half-duplex), RS-232, Klávesnica, 4 rozhrania SATA podporujúca hot-plug, 1 rozhranie eSATAiVMS-4200, HIK-CONNECTAcuSensePorovnávanie tvárí, zachytávanie tvárí, vyhľadávanie tvárí podľa fotografieDo 16 knižníc, do 10 000 fotografií tvárí ( veľkosť obrázku 512 KB, celková kapacita 150 MB)Porovnanie fotografií tvárí na 4-kanálochZachytávanie fotografií tvárí na 1-kanáli (IP kamera HD, do 4 MP, H.264/H.265) Dostupné na 4-kanáloch 2 MP (H.264/H.265) analýza videa na rozpoznávanie osôb a vozidiel s cieľom znížiť falošné poplachy PoE rozhranie16, RJ-45 10/100 Mbps self-adaptive Ethernet interface 200WIEEE 802.3 af/at 100 to 240 VAC 19-inch rack-mounted 1.5U chassis 5kg300W30W bez HDD10% do 90%-10....+55°C445 × 400 ×75 mm

Záznamník
Rozlíšenie (max)
Počet IP kamier
Bitrate
Počet diskov / kapacita TB
Podpora cez
Kompresia videa
Video výstup
Rozlíšenie nahrávania
Výstup HDMI1
Výstup HDMI2
Výstup VGA	HDMI1/VGA výstup závislý
Sieťové rozhranie
Wejścia / wyjścia alarmowe
Wejścia / wyjścia audio
Filtrovanie falošných poplachov
Konektory
Softvér
Detekcia a analýza tváre
Knižnica fotografií tvárí
Porovnanie fotografií tvárí
Účinnosť detekcie a analýzy tvárí
Filtrovanie falošných poplachov
Počet portov
PoE rozpočet
Štandard
Všeobecné
Napájanie
Šasi
Váha
Celkový výkon
Spotreba
Pracovná vlhkosť
Pracovná teplota (°C)
Rozmery (výška x šírka x hĺbka)
