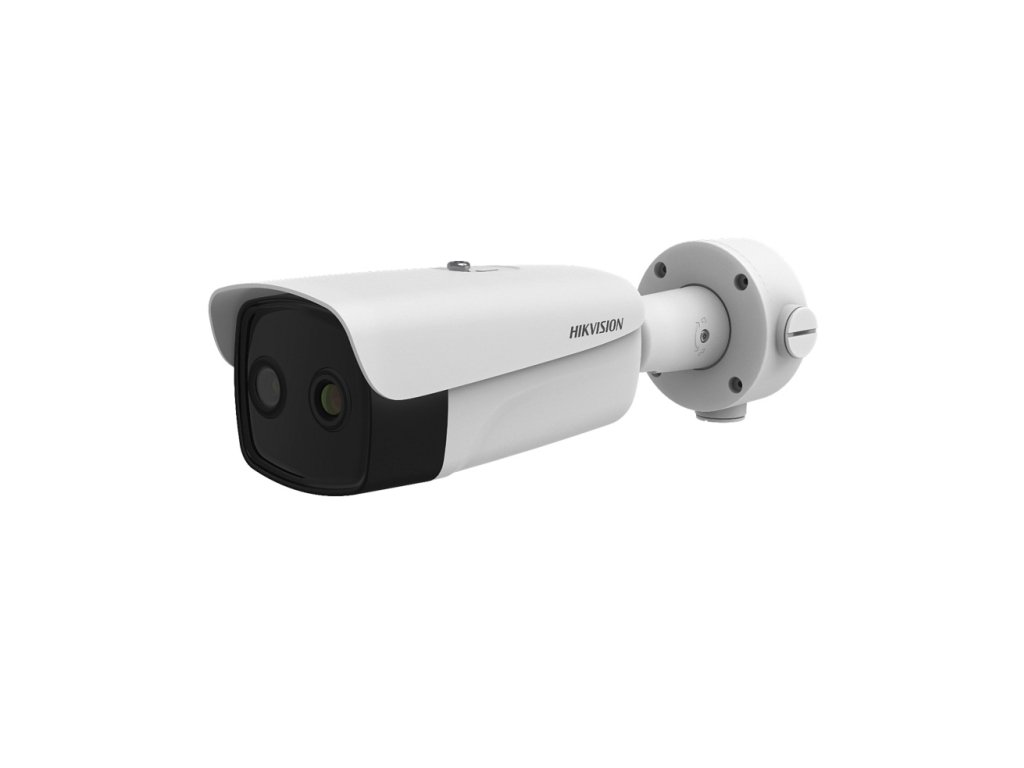

Termovízna kamera DS-2TD2636B-15/P - Hikvision

Projektový produkt – prosíme o kontakt pred vytvorením objednávky.

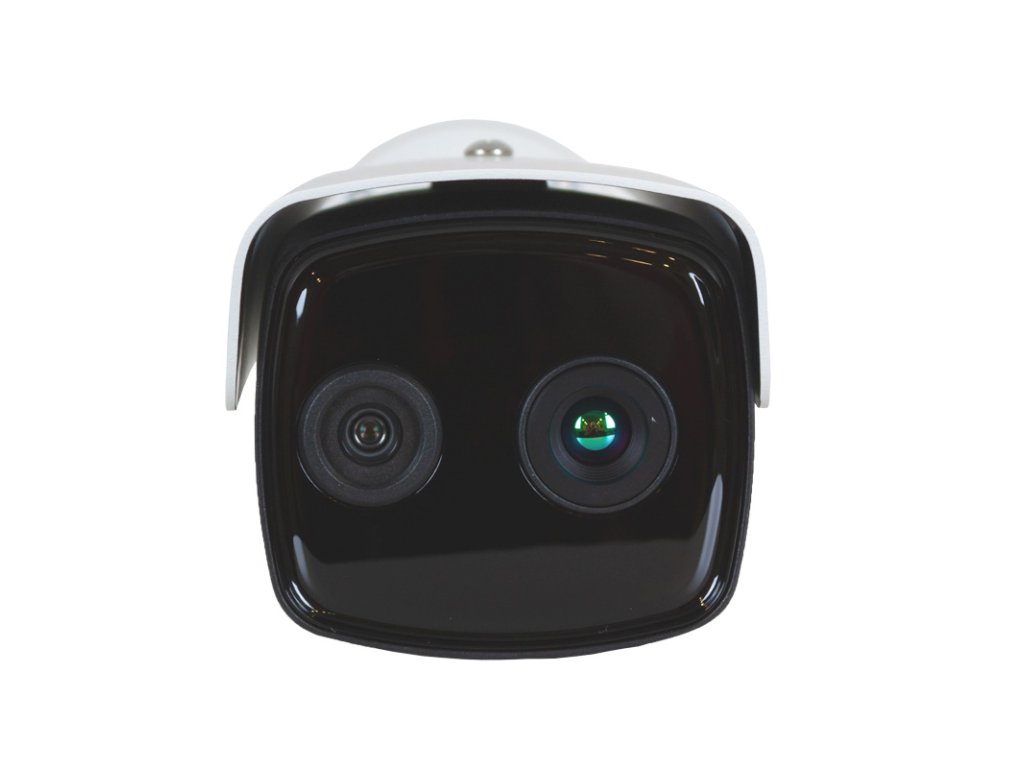

Model DS-2TD2636B-15/P je pokročilá vysoko citlivá termovízna kamera určená na detekciu osôb s zvýšenou telesnou teplotou, ktorá môže byť jedným z príznakov rozvíjajúcej sa bakteriálnej alebo vírusovej infekcie. Zariadenie pracuje v bispektrálnom režime – záznam prebieha zároveň vo viditeľnom spektre aj v pásme tepelného žiarenia.

Najdôležitejšie vlastnosti:

• vysoké rozlíšenie v tepelnom spektre – 384 × 288
• Rozsah merania: 30 °C až 45 °C
• Maximálna chyba merania: ±0,5 °C
• Funkcia automatického alarmu
• Vzdialenosť merania: 4,5 – 8 m od kamery
• Rozlíšenie vo viditeľnom spektre: 4 Mpx

Technické parametre:

Termovízia

• Snímač: oxid vanadičný VOx, nechladený
• Rozlíšenie: 384 × 288
• Spektrálny rozsah: 8 ?m ~ 14 ?m
• Rozstup pixelov: 17 ?m
• Objektív: 15 mm
• Tepelná citlivosť: <35 mK
• Signalizácia alarmu: zvukový alarm, signál na relé
• FOV: 24,5° × 18,5°
• Maximálna chyba merania: ±0,5 °C

Viditeľné svetlo

• Snímač: 1/2.7" CMOS, progresívne skenovanie
• Rozlíšenie: 4 Mpx @ 2688 × 1520
• Citlivosť: 0,0089 lux (farba)
• Objektív: 6 mm
• FOV: 51,7° × 28° (H × V)
• Obrazové funkcie: 3D-DNR, TrueWDR
• IR prísvit: IR 50 m

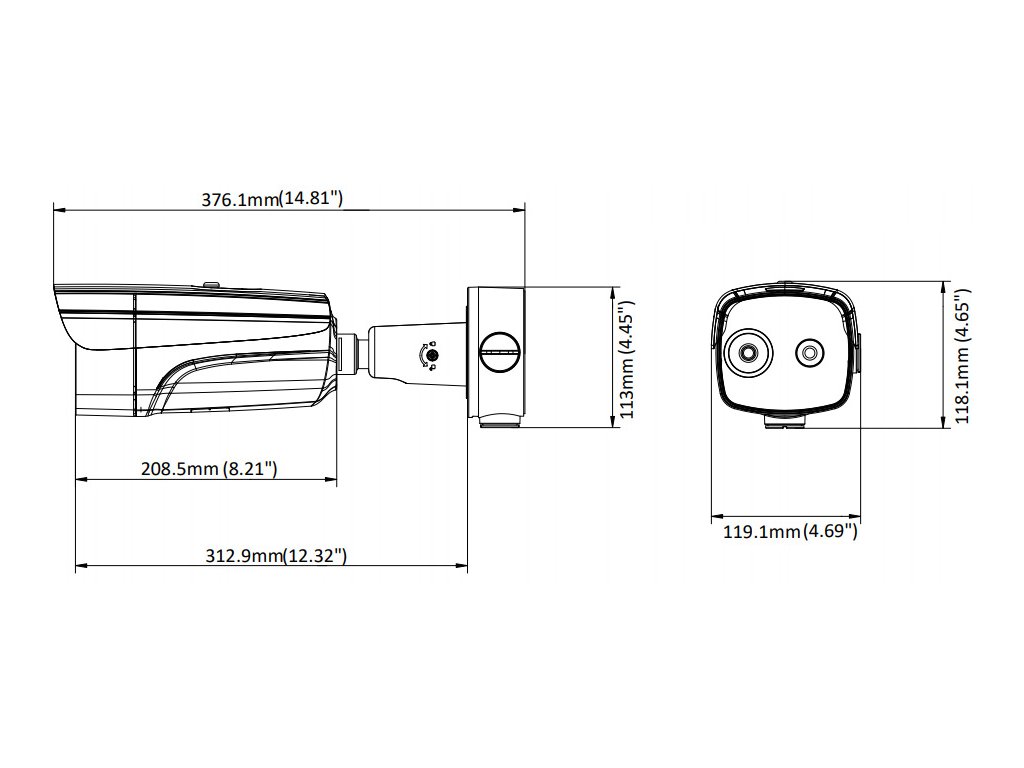

Obr.1 Rozmery kamery

Podmienky správneho merania:

Aby bola dosiahnutá čo najvyššia presnosť merania teploty, mali by byť splnené nasledujúce podmienky:

• kamera by mala pracovať v prostredí s teplotou od 10 °C do 35 °C
• objektív kamery by sa nemal smerovať priamo na vstupné dvere vedúce von – pohyb vzduchových hmôt (prievany) môže ovplyvniť presnosť merania
• v prípade veľkého rozdielu teplôt (nad 15 °C) medzi prostredím, v ktorom systém pracuje, a priestorom, z ktorého vstupujú osoby, ktorých teplotu chceme merať, by mali tieto osoby počkať cca 3 minúty pred meraním. Pri menšom rozdiele sa tento čas skracuje – pri rozdiele do 5 °C je čas čakania približne 30 sekúnd.
• kamera sa po zapnutí prispôsobuje tepelnému pozadiu okolia – táto kalibrácia trvá 25 – 30 minút – počas tohto času by systém nemal vykonávať merania.

Bispektrálny režim práce

Eliminácia falošných poplachov

Nové termovízne kamery Hikvision využívajú dve pásma – viditeľné aj tepelné spektrum. Navyše majú integrované algoritmy detekcie tváre, vďaka ktorým sa meranie teploty vykonáva iba na určených objektoch (tvár), a počet falošných alarmov je znížený na minimum. Pokročilá obrazová analytika v kamere výrazne zvyšuje efektivitu meracieho stanovišťa a umožňuje súčasné meranie teploty u viacerých osôb.

Obr.2 Záznam v dvoch pásmach žiarenia

Režim Picture in Picture

Dva obrazy v jednom

Vďaka bispektrálnej prevádzke kamera podporuje funkciu PIP – Picture in Picture. Umožňuje zobraziť miniaturizovaný obraz z jedného spektra (tepelného) v celoobrazovkovom režime druhého (viditeľného). Vďaka tejto funkcii môže operátor systému rýchlo identifikovať osoby v zornom poli kamery a zároveň skontrolovať, či tepelné pozadie zostáva nenarušené (napr. vplyvom objavenia sa iného objektu ako človek, ktorý vyžaruje výrazné množstvo tepla).

Funkciu PIP je možné aktivovať z menu kamery v režime termovízneho obrazu vo viditeľnom obraze.

Obr.3 Režim Picture in Picture v kamere

Spolupráca s BlackBody

Zníženie chyby merania

Model DS-2TD2636B-15/PA v autonómnom režime umožňuje meranie telesnej teploty s presnosťou na desatiny stupňa a maximálnou chybou merania na úrovni ±0,5 °C. Pripojením kalibračného modulu BlackBody DS-2TE127-G4A k meraciemu stanovisku sa táto chyba znižuje na ±0,3 °C. Modul zároveň výrazne zvyšuje odolnosť kamery voči faktorom, ktoré narúšajú meranie, ako sú tepelné tiene (napr. na skle a odrazivých povrchoch) a pohyb vzduchových hmôt (napr. z klimatizačných jednotiek). Navyše, vďaka použitiu BlackBody nemusí kamera pri spustení prechádzať úvodnou kalibráciou, ktorá je inak potrebná na prispôsobenie sa tepelnému pozadiu a teplote okolia.

Obr.4 Kalibračný modul BlackBody – DS-2TE127-G4A

Príklady použitia

Súkromné a verejné inštitúcie

Možnosť hromadného merania teploty v reálnom čase je obzvlášť užitočná v objektoch a inštitúciách, kde môže výskyt potenciálne infikovaných osôb ovplyvniť ďalšie fungovanie prevádzky. Vďaka rýchlemu odhaleniu teplotných anomálií termovízna kamera výrazne znižuje riziko dočasného prerušenia činnosti inštitúcie alebo podniku vyplývajúceho z nutnosti uvaliť na danú oblasť a skupinu osôb karanténu alebo epidemiologický dohľad.

Typické miesta inštalácie kamier:

• výrobné závody
• administratívne budovy a co-workingové priestory
• nákupné centrá
• letiská
• vzdelávacie inštitúcie
• nemocnice
• úrady
