DS-2TD2636B-13/P - Termovízna kamera na meranie teploty, 13mm, 384x288 - Hikvision

Podrobný popis

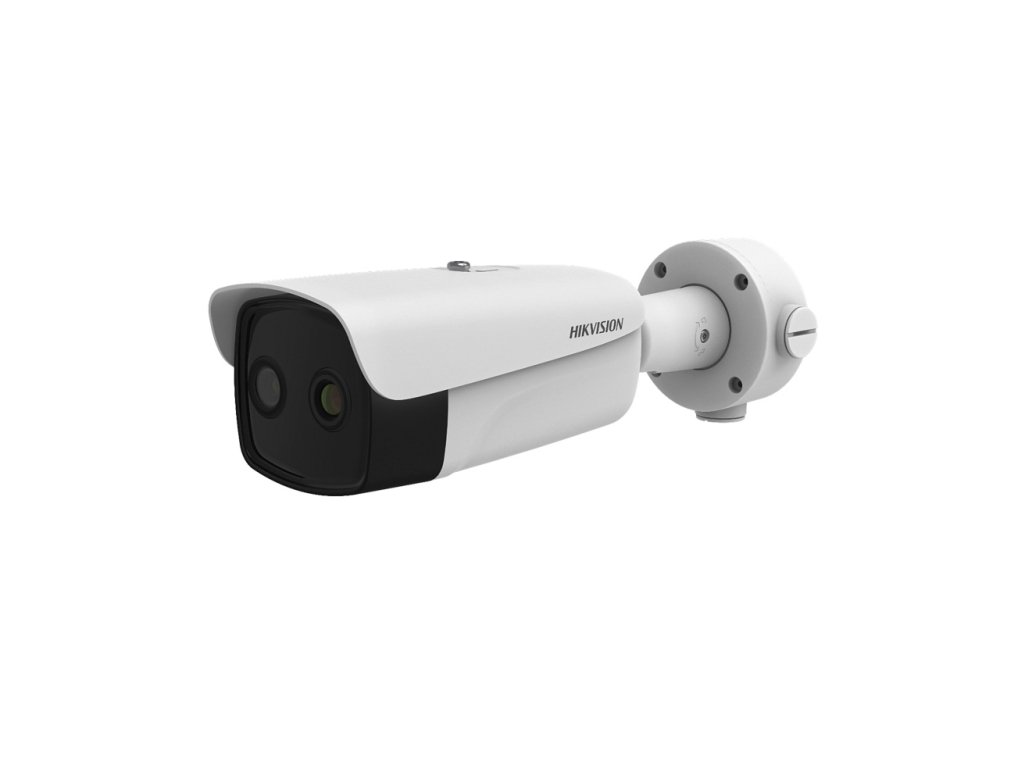

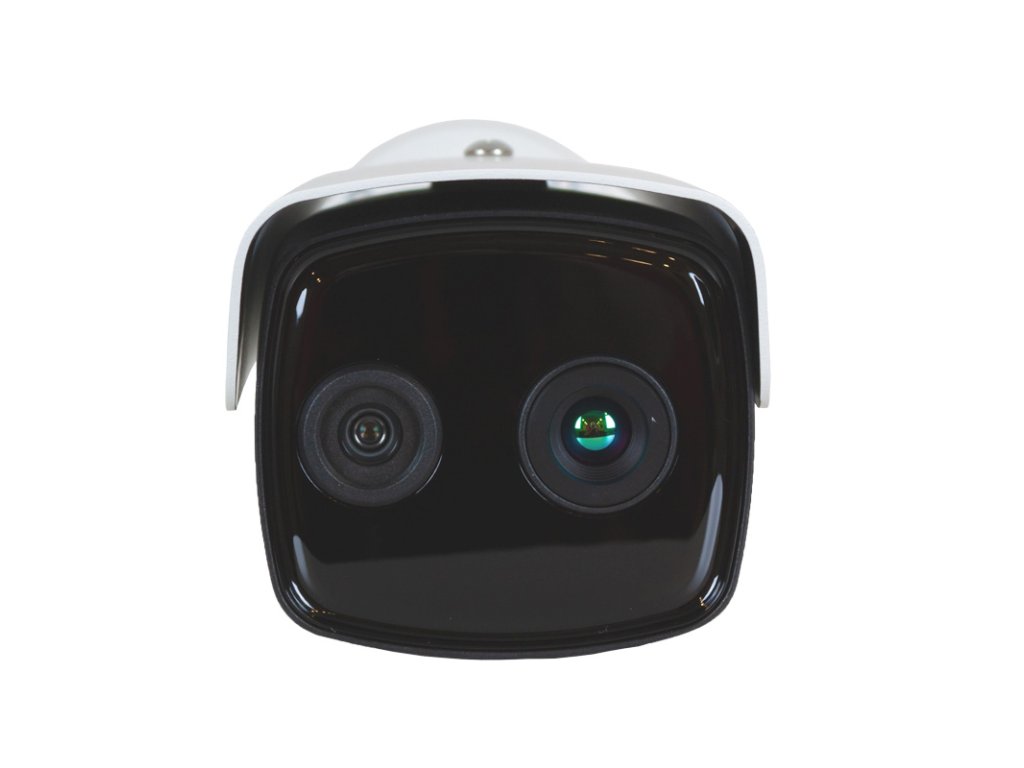

Termografická kamera DS-2TD2636B-13/P - Hikvision

Projekčný produkt - obráťte sa na nás pred zadaním objednávky.

Model DS-2TD2636B-13/P je moderná termovízna kamera s vysokou citlivosťou, určená na detekciu osôb s teplotou tela zvýšenou, ktorá môže byť jedným z príznakov vyvíjajúcej sa bakteriálnej alebo vírusovej infekcie. Zariadenia pracujú v bispektrálnom režime - zaznamenávanie prebieha tak vo viditeľnom svetle, ako aj v pásme tepelných žiarení.

Najdôležitejšie vlastnosti:

• vysoké rozlíšenie v tepelnom spektre - 384 × 288
• Rozsah merania: 30°C do 45°C;
• Maximálna chyba merania: ±0.5 °C
• Funkcia automatického alarmu
• Dosah merania: 2.5 - 9m od kamery
• Rozlíšenie v viditeľnom pásme: 4MPx

Technické parametre:

Termovízia

• Snímač: Vanadový oxid VOx, nechladený
• Rozlíšenie: 384 × 288
• Spektrálny rozsah: 8m~14m
• Interval pixelov: 17m
• Objektív: 13 mm
• Tepelná citlivosť<40 mK
• Signalizácia alarmu: zvukový alert v softvéri, signál na relé
• FOV: 28,8° × 21.6°
• Maximálna chyba merania: ±0.5

Biele svetlo

• Snímač: 1/2.7" CMOS, progresívne skenovanie
• Rozlíšenie: 4Mpx @2688×1520
• Citlivosť: 0.0089 Lux (farba)
• Objektív: 6 mm
• FOV: 51.7° × 28° (H × V)
• Obrazové funkcie: 3D-DNR, TrueWDR
• Podsvietenie infračervené: IR50m

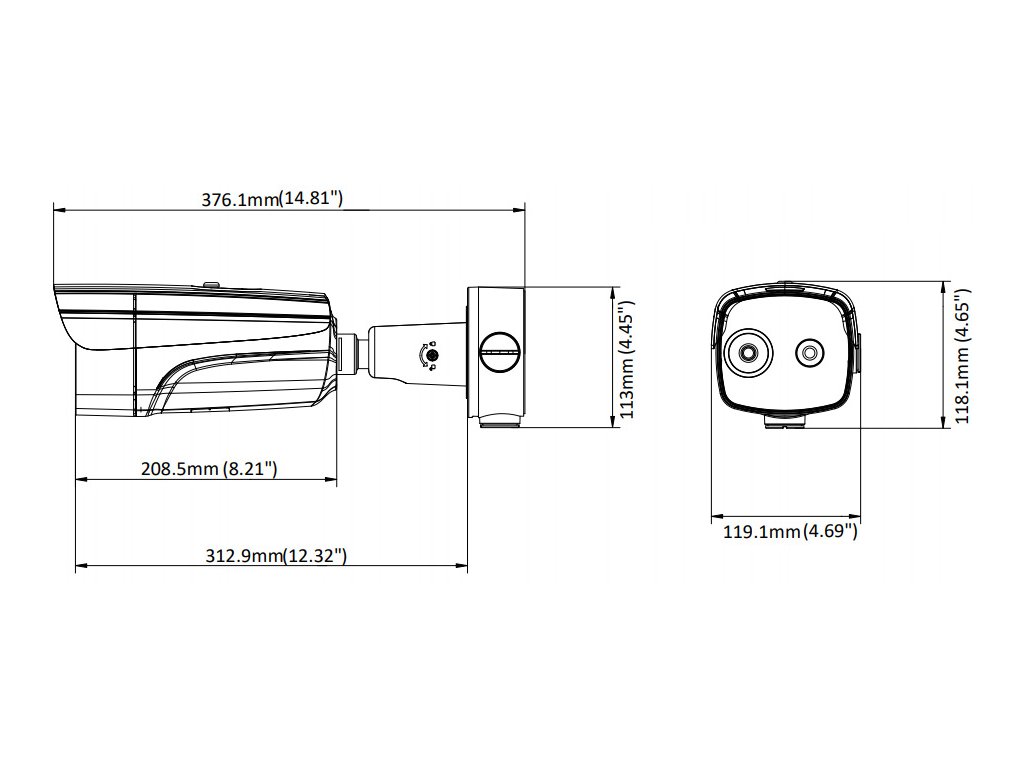

Obr.1 Rozmery kamery

Podmienky správneho merania:

Aby boli dosiahnuté čo najvyššie možné presné výsledky merania teploty, mali by byť splnené nasledovné podmienky:

• kamera by mala pracovať v prostredí s teplotou od 10 do 35
• objektív kamery by nemal byť nasmerovaný priamo na vchodové dvere vedúce von - pohyb vzduchových más (prievan) môže ovplyvniť presnosť merania
• v prípade veľkého teplotného rozdielu (nad 15 stupňov C) medzi pracovným prostredím systému a priestorom, z ktorého vstupujú osoby, ktorých teplotu chceme merať, by tieto osoby mali počkať ~3 minúty pred meraním. V prípade menšieho rozdielu sa tento čas skracuje - pod 5 stupňov C tento čas je ~30 sekúnd.
• kamera sa po spustení prispôsobuje tepelnému pozadiu okolia - kalibrácia trvá 25-30 min. - počas tohto času by systém nemal vykonávať merania.

Bispektrálny režim práce

Eliminácia falošných poplachov

Nové termografické kamery Hikvision využívajú dve spektrá žiarení - viditeľné a tepelné. Okrem toho majú integrované algoritmy detekcie tváre, vďaka ktorým sa meranie teploty vykonáva iba na určených objektoch (tvár), a počet falošných poplachov je redukovaný na minimum. Pokročilá analytika obrazu v kamere výrazne zvyšuje výkonnosť meracieho stanovišťa, umožňujúc meranie teploty súčasne u viacerých osôb.

Obr.2 Záznam v dvoch spetkrách žiarenia

Režim Picture in Picture

Dva obrazy v jednom

Vďaka bispektrálnemu charakteru práce kamera podporuje funkciu PIP - Picture in Picture. Umožňuje zobrazenie miniatury jedného z obrazov (v tepelnom spektre) v celoobrazovkovom režime druhého (v vizuálnom spektre). Vďaka tejto funkcii môže operátor systému rýchlo identifikovať osoby v zornom poli kamery a overiť, či termálne pozadie zostáva nezmenené (napríklad kvôli objaveniu sa iného objektu ako človek, ktorý vyžaruje veľké množstvo tepla).

Funkcia PIP môže byť aktivovaná z menu kamery v režime termovízneho obrazu v viditeľnom obrázku.

Obr.3 Režim Picture in Picture v kamere

Spolupráca s BlackBody

Zníženie chyby merania

Model DS-2TD2636B-13/PA v autonómnom režime umožňuje meranie telesnej teploty s presnosťou na desatiny stupňa a s maximálnou chybou merania na úrovni ±0.5. Pri pripojení kalibračného modulu BlackBody DS-2TE127-G4A k meraciemu stanovišťu sa táto chyba znižuje na ±0.3. Okrem toho modul výrazne zvyšuje odolnosť kamery voči faktorom narušujúcim meranie, ako sú tepelné tiene (napríklad na sklách a povrchoch odrážajúcich žiarenie) a pohyby vzduchových más (napríklad z klimatizácií). Čo viac, vďaka použitiu BlackBody kamera nemusí pri spustení prechádzať predbežnou kalibráciou z dôvodu prispôsobenia sa tepelnej pozadiu a teplotám okolitého prostredia.

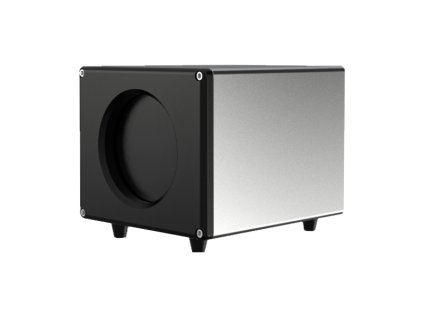

Obr.4 Kalibračný modul BlackBody - DS-2TE127-G4A

Príklady aplikácie

Súkromné a verejné inštitúcie

Možnosť hromadného merania teploty v reálnom čase je obzvlášť užitočná v objektoch a inštitúciách, kde prítomnosť potenciálne nakazených osôb môže ovplyvniť ďalšie fungovanie toho zariadenia. Rýchlym odhalením teplotných anomálií termovízna kamera podstatne znížuje riziko dočasného prerušenia prevádzky inštitúcie alebo podniku z dôvodu karantény alebo epidemiologického sledovania daného územia alebo skupiny osôb.

Cieľové miesta inštalácie kamier:

• výrobné podniky
• kancelárske budovy a coworkingové priestory
• nákupné centrá
• letiská
• vzdelávacie inštitúcie
• nemocnice
• úrad y
