Termokamera DS-2TD1217B-3/PA (B) - Hikvision
Projektový produkt - prosím, kontaktujte nás pred podaním objednávky.

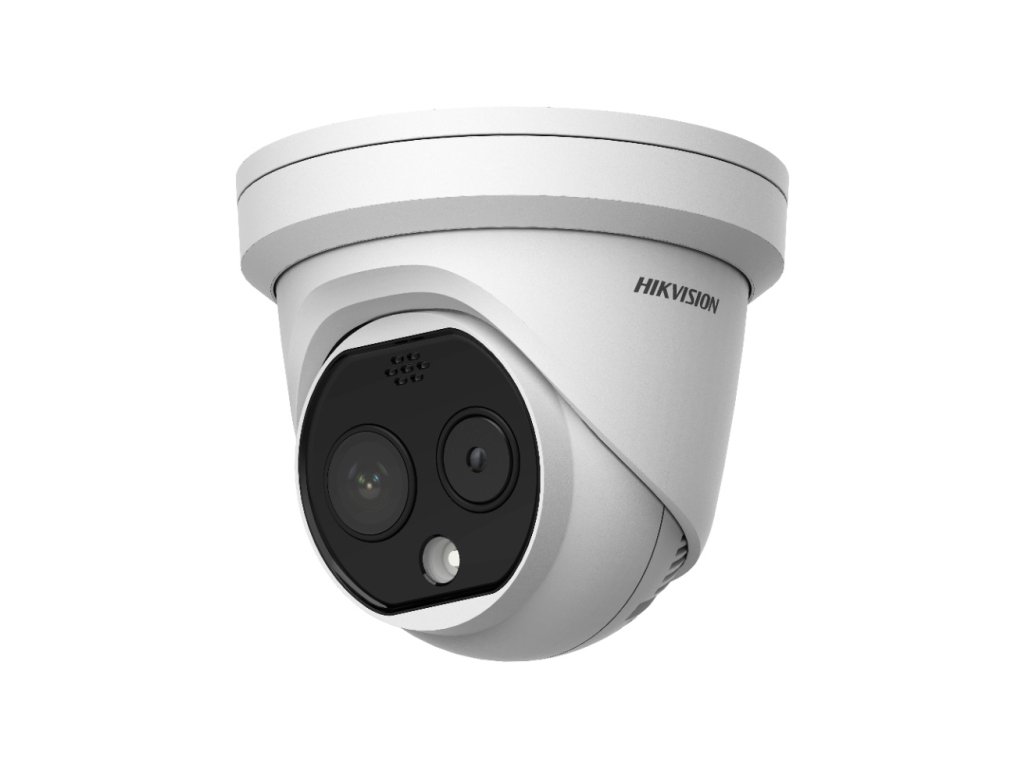

Kupolová bispektrálna kamera DS-2TD1217B-3/PA je model určený na vykonávanie meraní teploty ľudského tela. Vďaka vysokej presnosti merania (+/-0.5°C) môže byť kamera úspešne použitá na detekciu osôb s zvýšenou telesnou teplotou (v stave subfebrílie) v reálnom čase.
Kamera má schopnosť efektívne analyzovať až 3 osoby za sekundu, čo významne prispieva k rýchlosti reakcie príslušných orgánov na detekciu osôb, ktoré sú potenciálnymi nosičmi patogénu. Vďaka diaľkovému charakteru merania je minimalizované aj riziko nakazenia osoby, ktorá vykonáva meranie.
Model DS-2TD1217B-3/PA je určený na inštaláciu vo verejných priestoroch, na miestach s vysokým prúdom cestujúcich, ako letiská, prístavy, železničné stanice alebo hraničné priechody.
Hlavné vlastnosti:
- Rozlíšenie termokamery - 160×120
- Snímač vysokej citlivosti - nechladený VOx
- Nahrávanie vo viditeľnom svetle a termovízii - bispektrálnosť
- Rozsah merania teploty: 30°C do 45°C
- Chyba merania: ±0.5 °C (do ±0.3 °C s kalibračným modulom)
- Vzdialenosť merania - do 1m od kamery
- Alarmová signalizácia: zvuk, svetlo, hlasový záznam
Obr. 1 Rozmery kamery
Podmienky správneho merania:
Aby sa dosiahla najvyššia možná presnosť výsledkov merania teploty, musia byť splnené tieto podmienky:
- kamera by mala pracovať v prostredí s teplotou od 10°C do 35°C
- objektív kamery nesmie byť nasmerovaný priamo na vchodové dvere vedúce von - pohyb hmoty vzduchu (prieviesť) môže ovplyvniť presnosť merania
- v prípade veľkého rozdielu teplôt (nad 15°C) medzi pracovným prostredím systému a miestnosťou, z ktorej vstupujú osoby, ktorých teplotu chceme merať, by tieto osoby mali počkať ~3 minúty pred meraním. Pri menšom rozdiele sa čas skracuje - pod 5°C čas je ~30 sekúnd.
- kamera sa po zapnutí prispôsobuje základnému tepelného pozadia - táto kalibrácia trvá 25-30 min. - počas tohto času systém nemá vykonávať merania.
Predstavenie fungovania systému
Bispektrálny režim práce
Eliminovanie falošných poplachov
Moderné termokamery značky Hikvision využívajú dve pásma žiarenia - viditeľné spektrum a tepelné spektrum. Navyše majú integrované algoritmy detekcie tváre, vďaka ktorým je meranie teploty realizované iba na určených objektoch (tvár) a počet falošných poplachov je znížený na minimum. Pokročilá analýza obrazu v kamere výrazne zvyšuje efektívnosť meracieho stánku, umožňuje súčasne merať teplotu u viacerých osôb.
Obr.2 Obraz v dvoch pásmach
Ohnisková vzdialenosť 3.1 mm
Meranie vo vzdialenosti 0.8 - 1.5m
Termovízny objektív v kamere má ohniskovú vzdialenosť 3.1 mm, zabezpečuje zorný uhol 50° horizontálne a 37.2° vertikálne. Taký optický systém umožňuje efektívne meranie vo vzdialenosti cca 1m od kamery v poli o šírke cca 1.5m, čo ju činí ideálnym riešením na analyzovanie teploty na vstupoch do budov a priechodoch chodbových.
Obr. 3 Približné zorné pole kamery s termovíznym objektívom 3.1mm
Režim Picture in Picture
Dva obrazy v jednom
Vďaka bispektrálnemu charakteru práce kamera podporuje funkciu PIP - Picture in Picture. Umožňuje zobrazenie miniatúry jedného obrazu (v tepelnom spektre) na celoobrazovkovom režime druhého (vo viditeľnom spektre). Vďaka tejto funkcii môže operátor systému rýchlo identifikovať osoby v zornom poli kamery a skontrolovať, či tepelná pozadia zostáva nezmenená (napr. vzhľadom na vzhľad iného objektu ako človek, ktorý emituje významné množstvo tepla).
Funkcia PIP môže byť spustená z úrovne menu kamery v termovíznom režime obrazu v viditeľnom obraze.
Obr.4 Režim Picture in Picture v kamere
Spolupráca s BlackBody
Zníženie chyby merania
Model DS-2TD2617B-3/PA v autonómom režime umožňuje meranie telesnej teploty s presnosťou na desatiny stupňa a s maximálnou chybou merania na úrovni ±0.5?. Pri pripojení kalibračného modulu BlackBody DS-2TE127-G4A táto chyba klesá na ±0.3?. Okrem toho modul výrazne zvyšuje odolnosť kamery voči faktorom narúšajúcim meranie, ako sú tepelné tiene (napr. na skle a povrchoch odrážajúcich žiarenie) a pohyby vzduchu (napr. z klimatizácií). Ďalej, vďaka použitiu BlackBody kamera nemusí prechádzať počiatočnou kalibráciou pri zapnutí, ktorá vyplýva z potreby prispôsobiť sa tepelne pozadiu a okolitej teplote.
Obr.5 Kalibračný modul BlackBody - DS-2TE127-G4A
Príklady použitia
Privátne a verejné inštitúcie
Možnosť hromadného merania teploty v reálnom čase je obzvlášť užitočná v zariadeniach a inštitúciách, kde výskyt osôb potenciálne infikovaných môže ovplyvniť ďalšie fungovanie zariadenia. Vďaka rýchlej detekcii teplotných anomálií termokamera výrazne znižuje riziko dočasného prerušenia fungovania inštitúcie alebo podniku, vyplývajúceho z uvalenia karantény alebo epidemiologického dozoru na danú oblasť a skupinu osôb.
Cieľové miesta inštalácie kamier:
- výrobné závody
- kancelárie a co-workingové priestory
- nákupné centrá
- letiská
- vzdelávacie zariadenia
- nemocnice
- úradne
Technická špecifikácia
| DS-2TD1217B-3/PA |
| Termovízny modul |
| Senzor | nechladený VOx |
| Rozlíšenie v termovízii | 160x120 |
| Interval pixelov | 17?m |
| Spektrum prevádzky | 8 ?m do 14 ?m |
| Tepelná citlivosť NETD | ? 40 mk (@25 °C, F# = 1.1) |
| Objektív | 3.1 mm |
| IFOV (instantné zorné pole) | 5.48 mrad |
| Zorné pole FOV | 50° × 37.2° (H × V) |
| Min. vzdialenosť zaostrenia | 0.2 m |
| Clona | F 1.1 |
| Rozsah regulácie | Pan: 0° do 360°, Tilt: 0° do 180° |
| Modul viditeľného svetla |
| Senzor | 1/2.7" CMOS Progressive Scan |
| Rozlíšenie | 2688 × 1520 |
| Objektív | 4 mm |
| Citlivosť: | 0.0089 lux (farba) |
| Rýchlosť uzávierky | 1 s do 1/100,000 s |
| Zorné pole FOV | 84° × 44.8° (H × V) |
| Široký dynamický rozsah WDR | 120 dB True WDR |
| Infračervený osvetľovač | IR15m |
| Regulácia IR | Automatická |
| Parametre obrazu |
| Hlavný prúd | - Biele svetlo: 50Hz: 25fps (2688 × 1520), 25fps (1920 × 1080), 25fps (1280 × 720)
- Biele svetlo: 60Hz: 30fps (2688 × 1520), 30fps (1920 × 1080), 30fps (1280 × 720)
- Termovízia: 1280 × 720, 704 × 576, 640 × 480, 352 × 288, 320 × 240
|
| Pomocný prúd | - Biele svetlo: 50Hz: 25fps (704 × 576), 25fps (352 × 288), 25fps (176 × 144)
- Biele svetlo: 60Hz: 30fps (704 × 480), 30fps (352 × 240), 30fps (176 × 120)
- Termovízia: 704 × 576, 352 × 288, 320 × 240
|
| Video kompresia | H.265/H.264/MJPEG |
| Audio kompresia | G.711u/G.711a/G.722.1/MP2L2/G.726/PCM |
| Sieťové protokoly | TCP/IP, ICMP, HTTP, HTTPS, FTP, DHCP, DNS, DDNS, RTP, RTSP, RTCP, PPPoE, NTP, UPnP, SMTP, SNMP, IGMP, 802.1X, QoS, IPv6, UDP, Bonjour |
| Simultánne živé sledovanie | Až 20 používateľov |
| Funkcie obrazu |
| Fúzia obrazov, bispektrálna | Zlúčený pohľad z termovízie s detailmi spektra viditeľného obrazu |
| Obraz v obraze | Na prekrytie obrazu z termovízie na viditeľný obraz |
| Smart funkcie |
| Inteligentná analýza obrazu VCA | - 4 typy udalostí (prekročenie línie, preniknutie, narušenie zóny, opustenie zóny
- až 8 udalostí súčasne
|
| Meranie teploty | - 3 typy schém merania teploty
- až 21 schém súčasne (10 bodov, 10 zón, 1 línia)
|
| Rozsah teploty merania | 30°C do +45 °C |
| Presnosť merania | ±0.5°C |
| Detekcia požiaru | dynamická, až 10 bodov detekcie |
| Integrácia |
| Vstup alarmu | 2x (0-5VDC) |
| Výstup alarmu | 2x výstup relé, konfigurovateľné |
| Reakcia na alarm | nahrávanie na SD, impulz na relé, upload na FTP server, emailové upozornenie, zvuková signalizácia, svetelná signalizácia |
| Vstup audio | 1x 3.5mm Mic. in |
| Komunikačné rozhranie | 1x RJ45 10/100Mbps Ethernet, 1x RS-485 |
| Protokoly integrácie | otvorený API, ISAPI, Hikvision SDK, platformy tretích strán |
| Klientsky softvér | iVMS-4200, Hik-Connect, iVMS-5200 |
| Podporované webové prehliadače | IE9+, Chrome 31-44, Firefox 30-51, Safari 5.02+ |
| Všeobecné |
| Menu | 32 jazykov (vrátane PL, ENG, GER) |
| Spotreba energie | - 12 VDC, 0.5A, max. 6W
- PoE: (802.3af, class 3), 42.5V do 57V, 0.14A do 0.22A, max. 6.5 W
|
| Pracovná teplota: | -20 °C do 50 °C |
| Stupeň ochrany | IP66 |
| Ochrana proti prepätiu | TVS 6000V |
| Rozmery | 138.3 mm × 138.3 mm × 123.1 mm |
| Hmotnosť | 0.94 Kg |
| Záruka | 36 mesiacov |
