Podrobný popis

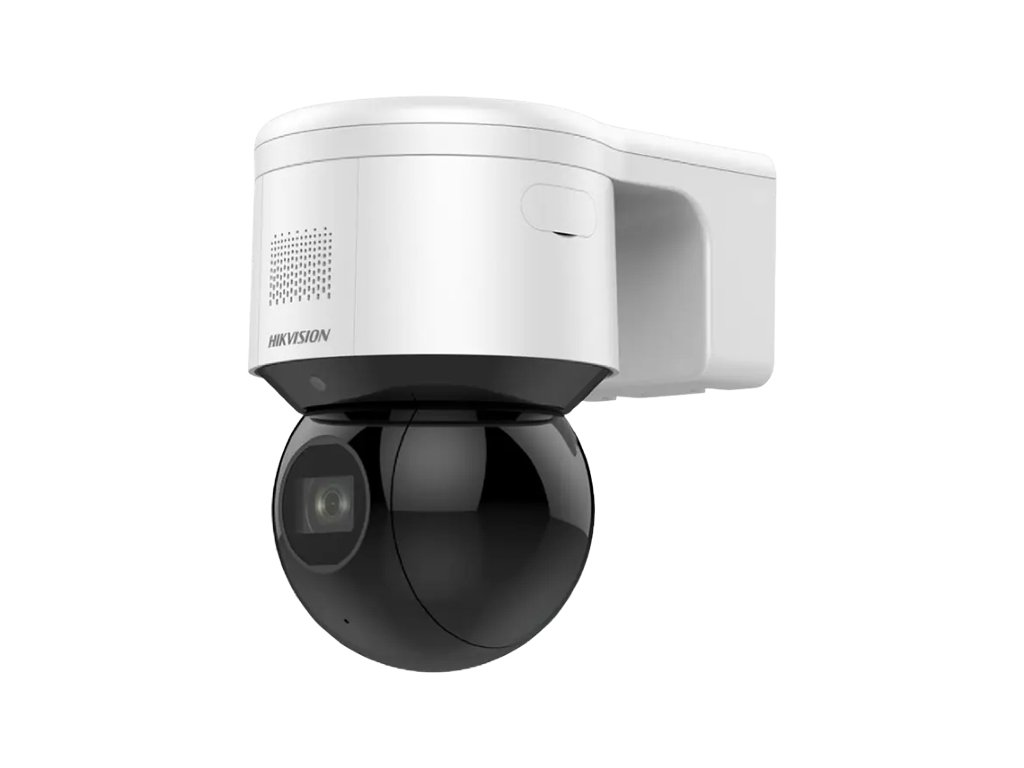

Kamera mini PTZ DS-2DE3A404IWG-E - Hikvision
Model je rýchlo otáčajúca kamera, ktorá funguje v systéme IP s variabilným ohniskom 2.8-12 mm. 4-násobný optický zoom umožňuje dosiahnuť veľmi veľké priblíženie, čo zabezpečuje vynikajúcu detailnosť obrazu. Kamera má snímač 1/2.8”, ktorý pracuje v rozlíšení 2560x1440(4Mpx). Kompresia údajov zariadenia funguje v štandarde H.265+ alebo H.264+, tiež je možné použiť štandardnú kompresiu H.264, aby bola zabezpečená kompatibilita s inými zariadeniami. Zariadenie má tiež vstavaný osvetľovač IR s dosahom až do 50m. Kryt kamery bol vytvorený v štandarde IP66.
Technické parametre:
- Snímač obrazu: 1/2.8” progresívny snímací CMOS
- Rozlíšenie: 2560 x 1440(4Mpx)
- Objektív: 2.8-12mm motozoom
- Optický/digitálny zoom: 4x/16x
- Osvetľovač IR: Áno, dosah až do 50m
- Vybrané funkcie obrazu: BLC, HLC, 3D DNR, Defog
- Široký dynamický rozsah obrazu: Áno, WDR 120dB
- Vybrané inteligentné funkcie: detekcia pohybu, detekcia tváre, prekročenie čiary, klasifikácia objektu človek/vozidlo
- Vstavaný slot SD: Áno, microSD karta až do 256GB
- Vstavaný mikrofón: Áno
- Vstavaný reproduktor: Áno
- Audio vstup/výstup: 1/1
- Alarmový vstup/výstup: 1/1
- Krytie: IP66
- Rozmery: 179.3 mm × 120.5 mm × 182 mm
- Napájanie: 12V DC, PoE
- Hmotnosť: 1.1 kg
![]()
Obr. 1 Rozmery kamery DS-2DE3A404IWG-E
Regulovateľný uhol nahrávania
4-násobný optický zoom
Využívaný snímač CMOS vo veľkosti 1/2.8 palca a objektív s variabilnou ohniskovou vzdialenosťou 2.8-12mm umožňuje dosiahnuť uhol pohľadu od 96.7° do 31.6°. Možnosť regulácie uhla robí z tejto kamery ideálnu pre realizáciu podpory a nahrávania ako celkových udalostí, tak aj detailov na monitorovanom objekte.
Modely rýchlo otáčajúcich kamier majú tiež výhodu v podobe funkcie motozoomu a autofokusu. Objektívy zariadení vybavených týmito funkciami môžu byť plne regulované na diaľku, napríklad z úrovne nahrávača, programu VMS alebo mobilnej aplikácie bez potreby zasahovať do puzdra kamery. Vďaka režimu autofokusu kamera sama nachádza bod ostrosti, zabezpečujúc zrozumiteľný a ostrý obraz.
![]()
Obr. 2 Porovnanie uhlov nahrávania pre rôzne objektívy (s snímačom 1/2.8")
Napájanie cez PoE
Zvýšený výkon PoE
Priemyselná kamera DS-2DE3A404IWG-E využíva dve metódy napájania - klasicky cez zásuvku 12VDC alebo priamo cez UTP kábel s využitím technológie Power over Ethernet (PoE). Napájanie cez PoE môže byť realizované priamo cez Switch alebo PoE Injector. Medzi výhody, ktoré prichádzajú so zavedením štandardu PoE, patrí:
- skrátený čas a náklady na inštaláciu vďaka zjednodušené štruktúre káblovania
- absence potreby inštalovať ďalšie napájacie zdroje
- možnosť napájania kamier na vzdialenosť až až do 250m (režim EXTEND)
![]()
Obr. 3 Napájanie a prenos obrazu v technológii PoE
Diaľková konfigurácia a obsluha
P2P pripojenie cez cloud
Na pripojenie kamery do siete sa využíva štandardné ethernetové rozhranie (self-adaptive) s rýchlosťou 10/100 Mbps. Toto pripojenie umožňuje konfiguráciu operácie, modifikáciu parametrov obrazu a živý náhľad a prehrávanie nahrávok (kamery so slotom microSD). Samotné pripojenie môže byť realizované na troch rôznych platformách:
- program iVMS-4200 a iVMS-5200 - špeciálny softvér na správu video monitorovania, ktorý umožňuje pokročilé modifikácie celého systému a spravovanie parametrov detekcie udalostí a inteligentnej analýzy obrazu
- webový prehliadač - umožňuje rýchle nadviazanie spojenia s využitím IP adresy kamery, poskytujúc prístup ku plnej funkčnosti zariadenia. Pre systémy Hikvision odporúčame používať prehliadač Internet Explorer.
- mobilná aplikácia Hik-Connect - mobilná platforma pre systémy Android a iOS, poskytujúca možnosť živého náhľadu, prehrávania nahrávok a prijímania upozornení o udalostiach v rámci systému. Platforma Hik-Connect využíva pripojenie cez cloud, čo eliminuje potrebu presmerovania portov na routeri
Využitie cloudu na nadviazanie pripojení medzi systémom a používateľom umožňuje prístup a konfiguráciu kamery z akéhokoľvek miesta s prístupom na internet - či už na mobilných alebo pevných zariadeniach (PC, laptop).
![]()
Efektívna kompresia dát
Kódovací systém H.265/ HVEC
Nové modely sieťových kamier od Hikvision využívajú efektívny kódovací systém HEVC (ang. High Efficiency Video Coding), označovaný v oblasti systémov video dohľadu ako H.265. Tento štandard bol vytvorený na základe potreby prenášať videomateriál vo vysokom rozlíšení (4K) bez nadmerného zaťaženia prenášania. V porovnaní s predchádzajúcim štandardom H.264 nová technológia umožňuje takmer dvojnásobnú úsporu pásma, čo sa v systémoch CCTV prejavuje na predĺžení doby archivácie materiálu na disku, zvýšení dostupnej šírky pásma sieťového pripojenia a predĺžení životnosti dátových nosičov. Navyše, rozdiel v kvalite videomateriálu v kompresii H.265 v porovnaní s verziou H.264 je prakticky neviditeľný.
![]()
Dôležité: režim kompresie v kamere DS-2DE3A404IWG-E je možné slobodne prepínať medzi H.265 a H.264, čo umožňuje jej prácu s nahrávačmi, ktoré nepodporujú kompresiu HVEC.
Technická špecifikácia:
| DS-2DE3A404IWG-E |
| Kamera |
| Snímač | 1/2.8" Progresívny snímací CMOS |
| Štandard prenosu | IP |
| Max. rozlíšenie | 2560 x 1440(4Mpx) |
| Citlivosť | - Farba: 0.005 Lux @(F1.5, AGC ON)
- B/W: 0.001Lux @(F1.5, AGC ON)
- 0 Lux s IR
|
| Čas uzávierky | 1/3 s do 1/30,000 s |
| Objektív | 2.8-12mm |
| Uhol nahrávania (horizontálne) | - HFOV: 96,7°~31,6° (Wide-Tele)
- VFOV: 51,1°~17,7° (Wide-Tele)
- DFOV: 115,1°~36,6° (Wide-Tele)
|
| Osvetľovač IR |
| Dosah IR | do 50m |
| Kompresia obrazu |
| Kompresia videa | H.265+/ H.265/ H.264+/H.264 |
| Bitrate videa | 32 Kbps do 16 Mbps |
| Inteligentné funkcie |
| ROI | Hlavný prúd, ďalší prúd a tretí prúd podporujúci do 4 oblastí |
| Obraz & Zvuk |
| Hlavný prúd - max. počet snímok | - 50Hz: 25 sn/s @ 2560×1440, 2048×1536, 1920×1080, 1280×960, 1280×720
- 60Hz: 24 sn/s @ 2560×1440; 30 sn/s @ 2048×1536, 1920×1080, 1280×960, 1280×720
|
| Pomocný prúd - max. počet snímok | - 50Hz: 25fps (704 × 576, 640 × 480, 352 × 288)
- 60Hz: 30fps (704 × 480, 640 × 480, 352 × 240)
|
| Funkcie obrazu | HLC, BLC, 3D DNR, Defog |
| Široký dynamický rozsah obrazu | Áno, WDR 120dB |
| Nastavenia obrazu | Režim otáčania, saturácia, jas, kontrast, ostrosť, biely vyváženie (nastavenie prostredníctvom softvéru alebo webového prehliadača) |
| Dňa/noc režim | ICR |
| Vstavaný mikrofón | Áno |
| Vstavaný reproduktor | Áno |
| Audio vstup/výstup | 1/1 |
| Alarmový vstup/výstup | 1/1 |
| Sieť |
| Sieťové rozhranie | 1x RJ45 Ethernet 10/100 Mbps self-adaptive |
| Sieťové protokoly | IPv4/IPv6, HTTP, HTTPS, QoS,802.1x, FTP, SMTP, UPnP, SNMP, DNS, DDNS, NTP, RTSP, RTCP, RTP, TCP/IP, DHCP, PPPoE, Bonjour |
| Kompatibilita | ONVIF, ISAPI, SDK, ISUP |
| Vybrané inteligentné funkcie | Detekcia tváre, detekcia tváre, detekcia narušiteľa, detekcia prekročenia čiary, detekcia vstupu do oblasti, detekcia výstupu z oblasti, detekcia opustenej batožiny, detekcia odstránenia objektu, audio výnimka |
| Současný náhľad | do 20 kanálov |
| Alarmovanie | Alarmové akcie ako: Spustenie nahrávania, Upozorňovanie dohľadového centra, Odosielanie na FTP, zasielanie Emailu, Alarmové vstupy atď. |
| Počet užívateľov / hostiteľov | - do 32 užívateľov
- 3 úrovne oprávnení: Administrátor, Operátor, Užívateľ
|
| Klientsky softvér | iVMS-4200, HikCentral, Hik-Connect |
| Podporované webové prehliadače | IE10-11, Chrome 57.0+, Firefox 52.0+, Safari 12+ |
| Všeobecne |
| Vstavaný slot SD | Áno, microSD karta až do 256GB |
| Napájanie | |
| Spotreba energie | Max. 14W |
| Krytie | IP66, proti prepätiu |
| Prevádzková teplota / Dovol. vlhkosť | - -30 °C do 65°C
- <90% (bez kondenzácie)
|
| Rozmery | 179.3 mm × 120.5 mm × 182 mm |
| Hmotnosť | 1.1 kg |
