Podrobný popis

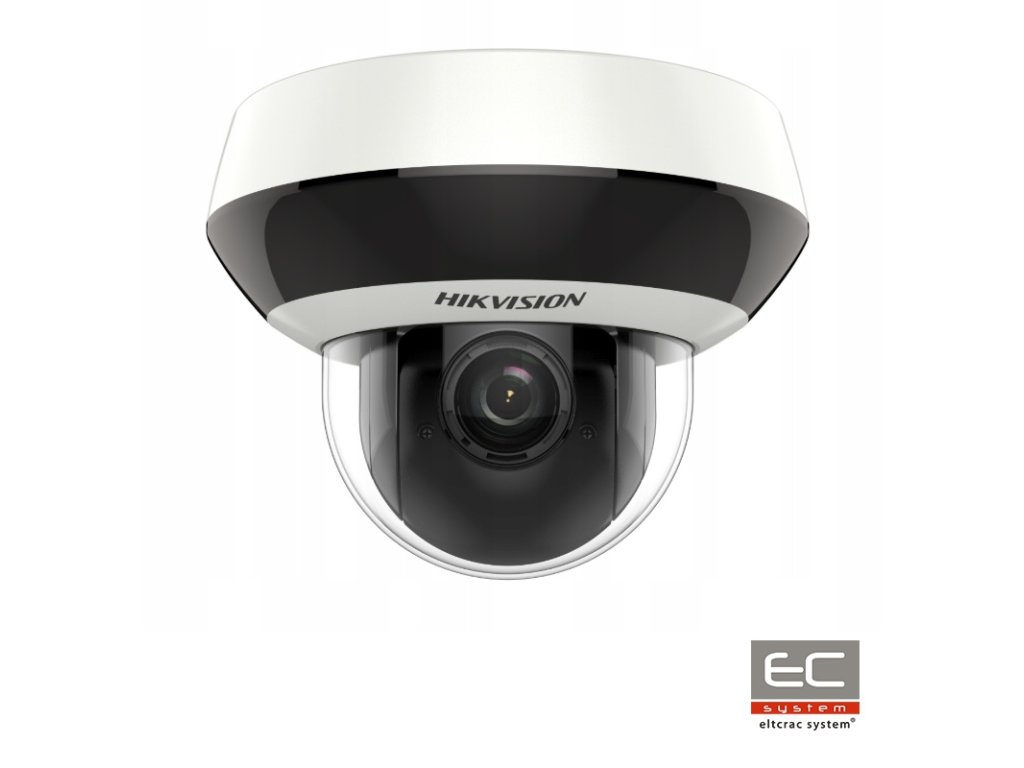

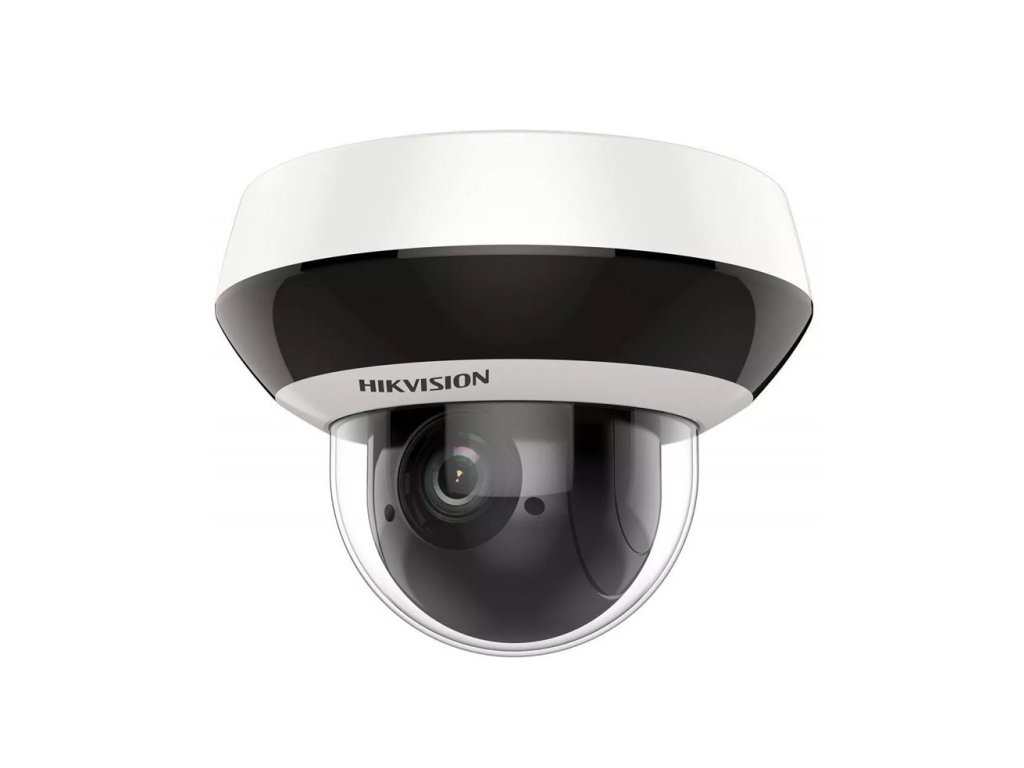

Mini PTZ kamera DS-2DE2A404IW-DE3/W WiFi - Hikvision
Tento model je otočná kamera pracujúca v systéme IP, so zoomovým objektívom 2.8–12 mm. S 4-násobným optickým zoomom, umožňujúcim veľké priblíženie, poskytuje vynikajúcu viditeľnosť detailov. Kamera má snímač 1/3” 4Mpix, ktorý pracuje v rozlíšení 2560x1440p. Zariadenie má tiež vstavaný IR LED žiarič s dosahom až 15m. Kryt kamery je vytvorený v norme IP66. Odolnosť krytu je klasifikovaná ako IK10 čo znamená, že kamera je odolná voči vandalizmu. V miestach s náročnými svetelnými podmienkami (napr. vysoký kontrast alebo slabé osvetlenie) zariadenie vďaka technológii DarkFighter vytvára vysoko kvalitný obraz s vysokou vernosťou farieb
Dôležitou vlastnosťou, ktorá odlišuje model DS-2DE2A404IW-DE3/W, je integrovaný WiFi modul, umožňujúci bezdrôtové pripojenie k zariadeniu.
Technické parametre:
- Podporovaný systém: IP
- Snímač obrazu: 1/3” progressive scan CMOS
- Rozlíšenie: 4Mpx (2560 x 1440)
- Objektív: 2.8-12mm motozoom
- Optický/digitálny zoom: 4x/16x
- Bezdrôtová komunikácia: Vstavaný WiFi modul
- Žiarič: IR LED: dosah do 15m
- Napájanie: 12V DC a PoE
- Funkcia rozšírenej dynamiky True WDR
- Kódovanie: H.265+/H.264+/MJPEG
- Vybrané funkcie: detekcia tváre, detekcia v oblasti, detekcia výnimiek, opustený/zanechaný v zóne atď.
- Trieda tesnosti: IP66
- Rozmery: 130,7 mm × 101,7 mm
- Napájanie: DC 12V, PoE
Rys. 1 Rozmery kamery DS-2DE2A404IW-DE3/W
Nastaviteľný uhol nahrávania
4-násobný optický zoom
V kamere použitý CMOS snímač s veľkosťou 1/3 palca a zoomový objektív 2.8-12mm umožňujú dosiahnuť uhol pozorovania od 96.7° to 31.6°. Možnosť nastavenia uhla zabezpečuje, že táto kamera je ideálna na monitoring a nahrávanie celkových udalostí ako aj detailových záznamov na monitorovanom objekte.
Rýchlootočné modely kamier majú ďalšiu výhodu v podobe funkcií motozoom a autofocus. Objektívy zariadení vybavených týmito funkciami môžu byť plne nastavené na diaľku, príkladne z úrovne rekordéra, programu VMS alebo mobilnej aplikácie bez potreby zasahovať do krytu kamery. Vďaka režimu autofocus kamera sama hľadá ohniskový bod, zabezpečujúci čitateľný a jasný obraz.
Rys. 2 Porovnanie uhlov nahrávania pre rôzne objektívy (s 1/2.8" snímačom)
Napájanie cez PoE
Rýchle pripojenie a napájanie kamery
Priemyselná kamera DS-2DE2A404IW-DE3/W využíva dve metódy napájania - klasicky cez zásuvku 12VDC alebo priamo cez UTP kábel využívajúci technológiu Power over Ethernet (PoE). Napájanie cez PoE môže byť realizované priamo cez Switch alebo PoE Injector. Medzi výhody použitia normy PoE patrí:
- skrátený čas a náklady na inštaláciu vďaka zjednodušenej štruktúre kabeláže
- žiadna potreba inštalovania dodatočných napájacích adaptérov
- možnosť napájania kamier na vzdialenosť až do 250m (EXTEND mód)
Rys. 3 Napájanie a prenos obrazu v technológii PoE
Základná konfigurácia a ovládanie
P2P pripojenie cez cloud
Na realizáciu pripojenia k sieti kamera využíva štandardné Ethernet rozhranie (self-adaptive) s rýchlosťou 10/100 Mbps. Toto pripojenie umožňuje konfiguráciu práce, modifikáciu parametrov obrazu a sledovanie živého prenosu a prehrávanie záznamov (kamery so slotom microSD). Samotné pripojenie môže byť realizované na troch rôznych platformách:
- program iVMS-4200 a iVMS-5200 - dedikovaný softvér na správu video monitoringu, umožňujúci pokročilú modifikáciu celého systému a správu parametrov detekcie udalostí a inteligentnej analýzy obrazu
- webový prehliadač WEB - umožňuje rýchle pripojenie pomocou IP adresy kamery, zabezpečujúc prístup k plnej funkčnosti zariadenia. Pre Hikvision systémy sa odporúča používať webový prehliadač Internet Explorer.
- mobilná aplikácia Hik-Connect - mobilná platforma pre systémy Android a iOS, umožňujúca živé sledovanie, prehrávanie záznamov a prijímanie oznámení o udalostiach v rámci systému. Platforma Hik-Connect využíva spojenie cez cloud, čo eliminuje potrebu presmerovania portov na routeri
Použitie cloudu na nadviazanie spojení medzi systémom a používateľom umožňuje prístup a konfiguráciu kamery z ľubovoľného miesta s prístupom na internet - na mobilných i stacionárnych zariadeniach (PC, Laptop).
Efektívna kompresia dát
Kodek H.265/ HVEC
Nové modely sieťových kamier od Hikvision využívajú efektívny kodek HEVC (ang. High Efficiency Video Coding), v priemysle bezpečnostných systémov známy ako H.265. Tento štandard bol vytvorený ako odpoveď na potrebu prenosu vysokorozlíšených videí (4K) bez nadmerného zaťažovania prenosového kanála. V porovnaní s predchádzajúcim štandardom H.264, nová technológia umožňuje skoro dvojnásobnú úsporu šírky pásma, čo v CCTV systémoch vedie k predĺženiu doby archivácie záznamov na disku, zvýšeniu dostupnej šírky pásma sieťového pripojenia a k predĺženiu životnosti pamäťových médií. Navyše, rozdiel kvality video materiálu v kompresii H.265, v porovnaní s H.264, je prakticky nepostrehnuteľný.
Dôležité: režim kompresie v kamere DS-2DE2A404IW-DE3/W je možné voľne prepínať medzi H.265 a H.264, čo jej umožňuje pracovať s rekordérmi, ktoré nepodporujú kompresiu HVEC.
Technická špecifikácia:
| DS-2DE2A404IW-DE3/W |
|---|
| Kamera |
| Snímač | 1/3" Progressive Scan CMOS |
| Prenosový štandard | IP |
| Max. rozlíšenie | 4Mpx @2560 x 1440 |
| Citlivosť | - Farebne: 0,005 Lux @(F1,6, AGC ON)
- Č/b: 0,001Lux @(F1,6, AGC ON)
- 0 Lux s IR
|
| Čas uzávierky | 1/3 s do 1/30 000 s |
| Objektív | 2.8-12mm |
| Uhol nahrávania (horizontálne) | - HFOV: 96,7°~31,6° (Wide-Tele)
- VFOV: 51,1°~17,7° (Wide-Tele)
- DFOV: 115,1°~36,6° (Wide-Tele)
|
| IR žiarič |
| IR dosah | N/A |
| Smart IR | N/A |
| Kompresia obrazu |
| Kompresia videa | H.265+/ H.265/ H.264+/H.264 |
| Bitrate videa | 32 Kbps až 16384 Kbps |
| Smart funkcie |
| ROI | Hlavný prúd, doplnkový prúd a tretí prúd podporujúci až 4 oblasti |
| Obraz |
| Hlavný prúd - max. počet snímok | - 50Hz: 25 sn/s @ 2560×1440, 2048×1536, 1920×1080, 1280×960, 1280×720
- 60Hz: 24 sn/s @ 2560×1440; 30 sn/s @ 2048×1536, 1920×1080, 1280×960, 1280×720
|
| Pomocný prúd - max. počet snímok | - 50Hz: 25fps (704 × 576, 640 × 480, 352 × 288)
- 60Hz: 30fps (704 × 480, 640 × 480, 352 × 240)
|
| Obrazové funkcie | HLC, BLC, defog, 3D DNR, EIS, detekcia oblasti |
| Nastavenia obrazu | Otočný režim, saturácia, jas, kontrast, ostrosť, vyváženie bielej (nastavenie pomocou softvér alebo webový prehliadač) |
| Režim deň/noc | ICR |
| Sieť |
| Sieťové rozhranie | 1x RJ45 Ethernet 10/100 Mbps self-adaptive |
| Sieťové protokoly | TCP/IP, ICMP, HTTP, HTTPS, FTP, DHCP, DNS, DDNS, RTP, RTSP, RTCP, NTP, UPnP, SMTP, IGMP, 802.1X, QoS, IPv6, UDP, Bonjour, ONVIF |
| Vybrané funkcie | Anti-flicker, heartbeat, zrkadlo, ochrana heslom, maska súkromia, vodoznak, mikrofón, vstup/výstup audia, Detekcia tváre, Detekcia tváre, detekcia votrelca, detekcia prekročenia línie, detekcia vstupu do oblasti, detekcia výstupu z oblasti, detekcia opustenej batožiny, detekcia odstránenia objektu, zvuková výnimka |
| Súbežné zobrazenie | do 20 kanálov |
| Alarm | Vyvolanie
Akcie ako: Spustenie nahrávania, Upozornenie centra dozornej služby, | Odoslanie na FTP, Odosielanie Emailu, Alarmové vstupy atď.
| Počet používateľov / hostiteľov | -
do 32 používateľov-
3 úrovne práv: Administrátor, Operátor, Používateľ |
| Klientský softvér | | iVMS-4200 (lite), Hik-Connect, iVMS-5200
| Podporované webové prehliadače | | IE8+, Chrome 31.0-44, Firefox 30.0-51, Safari 8.0+
| | Všeobecné
| Napájanie | |
| Spotreba energie | | Max. 11,2W
| Trieda tesnosti | | IP66, ochrana proti prepätiu
| Mechanická odolnosť | | IK10
| Prevádzková teplota / Prípustná vlhkosť | -
-20 °C až 60°C -
<90% (nekondenzujúca) |
| Rozmery | 130,7×101,7 mm |
| Hmotnosť | | 0,53kg
####
