Podrobný popis
Projektový produkt - veľkoobchodná ponuka po zaregistrovaní projektu

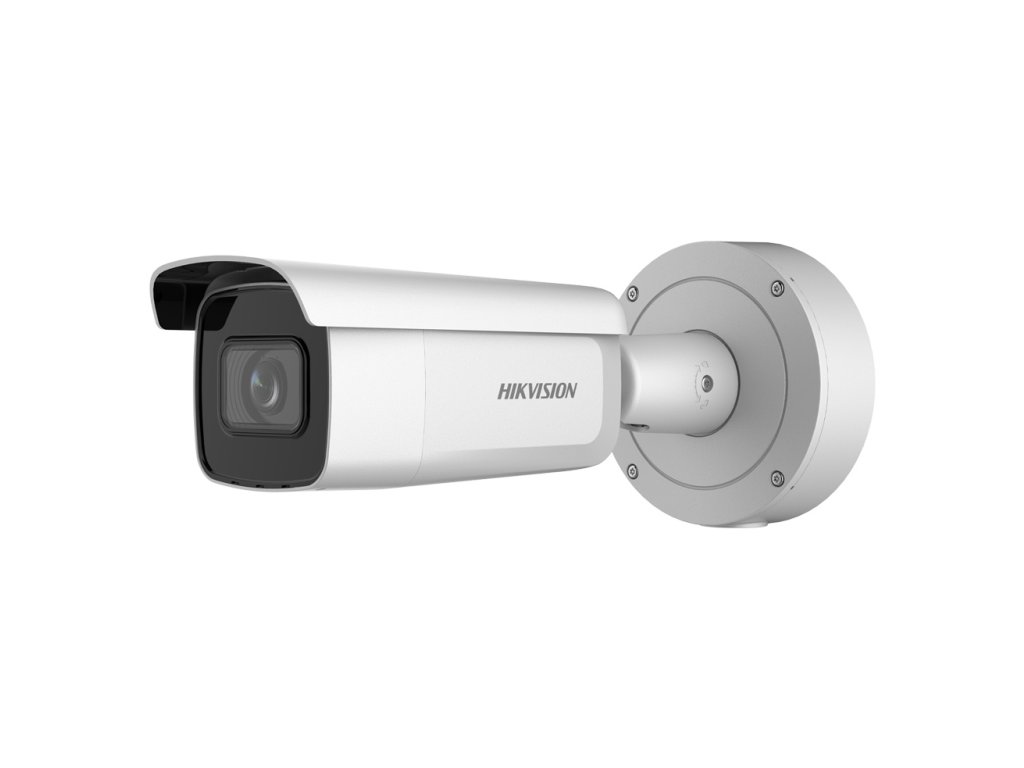

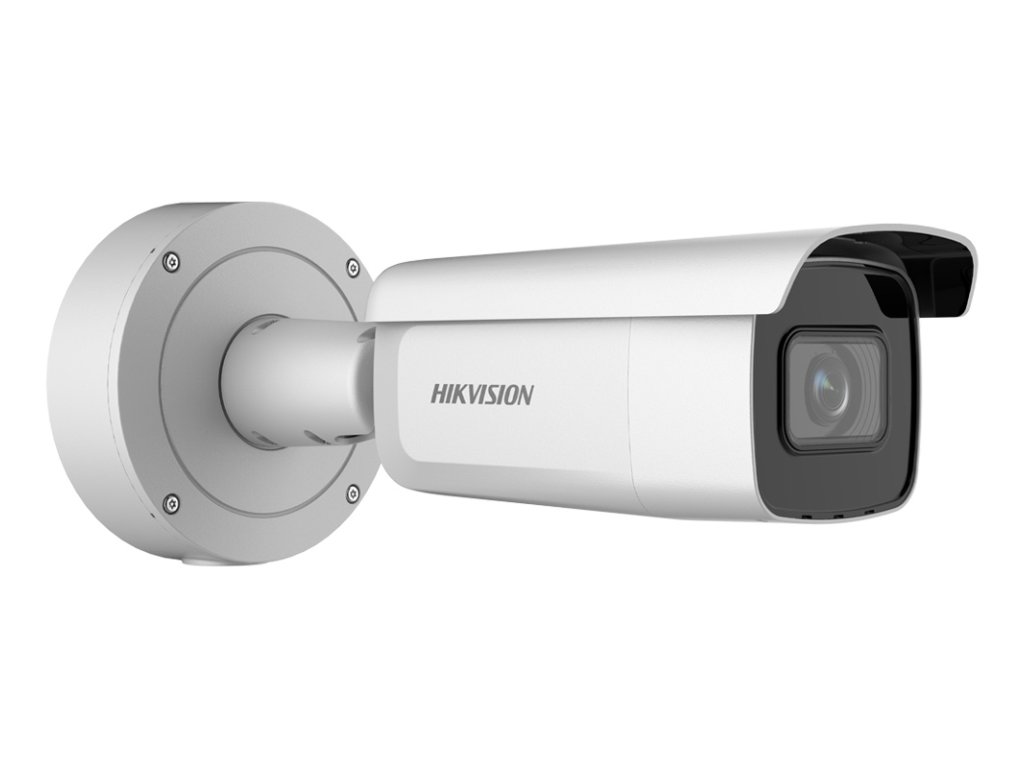

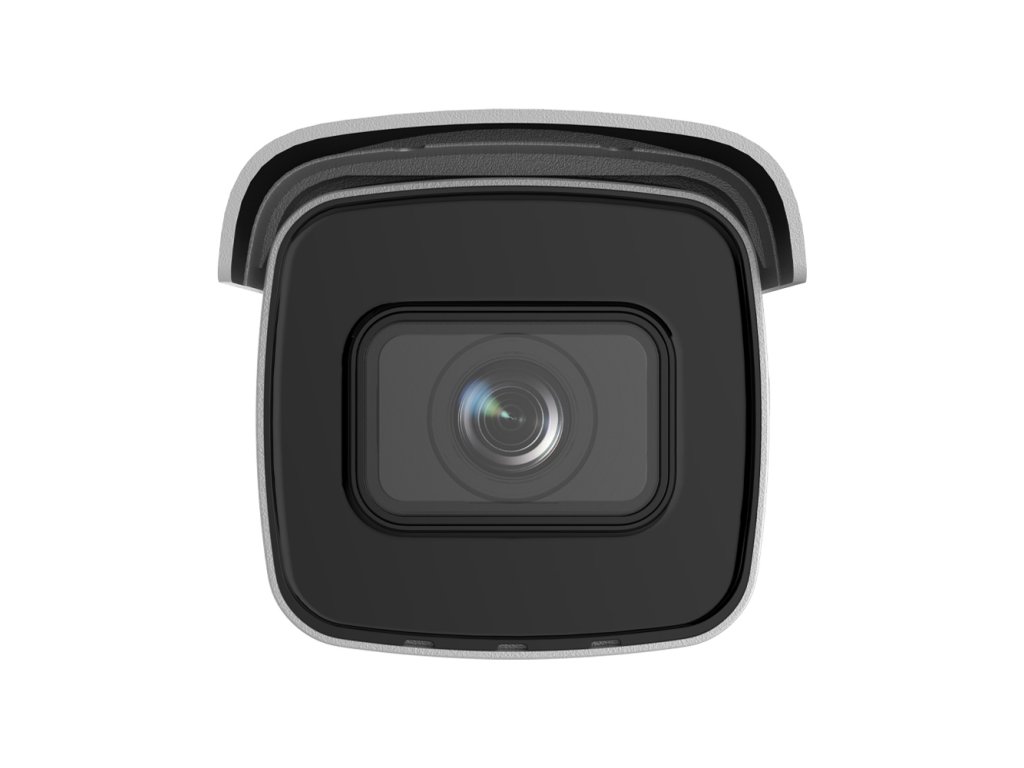

Kamera tubusová DS-2CD3656G2-IZS - Hikvision
Model DS-2CD3656G2-IZS patrí do tretej generácie projektových kamier Acusense využívaných v systémoch inteligentného monitoringu. Zariadenie je súčasťou inovatívnej série sieťových kamier značky Hikvision, ktoré umožňujú plynulé zaznamenávanie obrazu z miest a objektov pokrytých celodenným monitoringom a poskytujú inteligentnú analýzu (zaznamenanie vniknutia, prekročenie línie, vstup/výstup z oblasti) na základe klasifikácie objektov (vozidlo, človek) podporenú dodatočne o funkciu rozpoznávania tvárí a kodek H.265. IP kamera s výkonným algoritmom kompresie obrazu H.264/H.265 zabezpečujúcim bezproblémové a plynulejšie prenášanie obrazu v maximálnom rozlíšení 2688 × 1520(4MPx). Možnosť napájania cez PoE, podľa štandardu 802.3af, robí zariadenie ešte univerzálnejším a jednoduchším na inštaláciu. Montážna skrinka DS-1260ZJ je súčasťou balenia s kamerou.
Technické parametre:
- Snímač: 1/2.7" Progressive Scan CMOS
- Rozlíšenie: 2688 × 1520 4Mpx
- Objektív: 2.7 - 13.5 mm (~101° až 31°)
- Citlivosť: 0,003Lux (0 lux s IR)
- Prepnúť deň/noc: Áno
- IR osvetľovač: 60m
- Komprese: H.265+ / H.265 / H.264+ / H.264 / MJPEG
- Trieda odolnosti: IP67
- Max. spotreba energie: 15W
- Prevádzková teplota: -30...+60 oC
- Vybrané funkcie obrazu: TrueWDR, 3D-DNR, Detekcia pohybu
- Vybrané funkcie analytiky AcuSense: Prekročenie línie, vniknutie, vstup do oblasti, klasifikácia ľudí a vozidiel
- Diaľkové ovládanie: Hik-Connect, iVMS-4200, WEB Interface
- Rozmery: 144 × 333 mm
- Napájanie: 12VDC, PoE
- Hmotnosť: 1420g
Premenný uhol nahrávania
Objektív 2.7-13.5mm
Použitý v kamere snímač CMOS veľkosti 1/2.7 palca a objektív s variabilnou ohniskovou vzdialenosťou 2.7-13.5 mm umožňujú dosiahnuť variabilný uhol pozorovania okolo 101° až 31° horizontálne. Tak široký zorný uhol robí z prezentovanej kamery ideálny nástroj na realizáciu prehľadu a zaznamenávania celkovej udalosti v rámci monitorovaného objektu.
Širokouhlé modely s pevnou ohniskovou vzdialenosťou 2.8 mm sú najčastejšie používané kamery v inštaláciách priemyselnej televízie, kvôli univerzálnosti a vysokej kvalite poskytovaného video materiálu.
Rys. 2 Porovnanie uhlov nahrávania pre rôzne objektívy (pri snímači 1/2.8")
Inteligentná analýza obrazu
Kamery AcuSense
Kamery Hikvision zo série AcuSense využívajú technológiu založenú na umelej inteligencii. Implementovaná technológia inteligentnej analýzy obrazu v kamerách a nahrávačoch Hikvision z tejto série umožňuje značné zníženie falošných poplachov vyvolaných pohybom nevýznamných objektov, napríklad pohyb listov, pohyb malých zvierat. Zariadenia nesúce logo AcuSense využívajú technológiu strojového učenia, aby ešte lepšie klasifikovali rozpoznané objekty. Po nakonfigurovaní kamery sme schopní vyvolať alarm iba vtedy, keď človek prekročí líniu alebo vstúpi do oblasti detekcie. Zariadenia AcuSense tiež obsahujú funkciu rýchleho vyhľadávania. Vďaka uloženým snímkam videa každého objektu kamera dokáže kategorizovať a potom jednoducho a rýchlo nájsť. Výnimočné funkcie ako aj výkon a efektivita robia systém AcuSense veľmi príjemným na používanie.
Funkcie a výhody prepojenia systémov AcuSense
| Zariadenie | Tradičný NVR rekordér | NVR rekordér AcuSense |
| Tradičná kamera | Štandardný obraz + základná analýza obrazu | Filtrovanie falošných poplachov na vybraných kanáloch rekordéra + rýchle vyhľadávanie objektu |
| Kamera ColorVu | Farebný obraz počas celého dňa + základná analýza obrazu | Farebný obraz počas celého dňa + filtrovanie falošných poplachov na vybraných kanáloch rekordéra + rýchle vyhľadávanie objektu |
| Kamera AcuSense | Filtrovanie falošných poplachov vykonávané kamerou | Filtrovanie falošných poplachov na všetkých kanáloch + rýchle vyhľadávanie objektu |
| Kamera ColorVu 2. gen. | Farebný obraz počas celého dňa + Filtrovanie falošných poplachov vykonávané kamerou | Farebný obraz počas celého dňa + filtrovanie falošných poplachov vykonávané kamerou + rýchle vyhľadávanie objektu |
Napájanie cez PoE
Prenos dát a napájania jediným káblom
Priemyselná kamera DS-2CD3656G2-IZS môže byť napájaná dvoma spôsobmi - klasicky cez zásuvku 12VDC a priamo cez krútenú dvojlinku UTP pomocou technológie Power over Ethernet (PoE). Napájanie cez PoE môže byť realizované priamo cez PoE switch alebo PoE injektor. Medzi výhody použitia štandardu PoE patrí:
- skrátený čas a náklady na inštaláciu vďaka zjednodušenej štruktúre kabeláže
- bez potreby inštalácie dodatočných napájacích zdrojov
- možnosť napájania kamier na vzdialenosť až do 250m (režim EXTEND)
Rys. 4 Idea napájania cez PoE
Diaľková konfigurácia a ovládanie
P2P pripojenie cez cloud
Na realizáciu pripojenia k sieti kamera využíva štandardný Ethernetový rozhranie (self-adaptive) s rýchlosťou 10/100 Mbps. Toto pripojenie umožňuje konfiguráciu prevádzky, úpravu parametrov obrazu, ako aj živý náhľad a prehrávanie záznamov (kamery so slotom microSD). Samotné pripojenie môže byť realizované na troch rôznych platformách:
- program iVMS-4200 a iVMS-5200 - dedikovaný softvér na správu video monitoringu, umožňujúci pokročilé úpravy celého systému a správu parametrov detekcie udalostí a inteligentnej analýzy obrazu
- webový prehliadač WEB - umožňuje rýchle nadviazanie pripojenia pomocou IP adresy kamery, čím poskytuje prístup k plnej funkčnosti zariadenia. Na systémy Hikvision sa odporúča použitie prehliadača Internet Explorer.
- mobilná aplikácia Hik-Connect - mobilná platforma pre systémy Android a iOS, umožňuje živý náhľad, prehrávanie záznamov a prijímanie upozornení na udalosti v rámci systému. Platforma Hik-Connect využíva pripojenie cez cloud, čo eliminuje potrebu presmerovania portov na routeri
Použitie cloudu na nadviazanie spojenia medzi systémom a užívateľom umožňuje prístup a konfiguráciu kamery z akéhokoľvek miesta s prístupom na internet - rovnako na mobilných zariadeniach ako aj stacionárnych (PC, Notebook).
Účinná kompresia dát
Kodek H.265/ HVEC
Nové modely sieťových kamier od Hikvision využívajú efektívny kodek HEVC (ang. High Efficiency Video Coding), označovaný v odvetví systémov priemyselnej televízie ako H.265. Tento štandard bol vytvorený v reakcii na potrebu prenosu záznamov vo vysokom rozlíšení (4K) bez nadmerného zaťaženia prenosového pásma. Oproti predchádzajúcemu štandardu H.264 nová technológia umožňuje skoro dvojnásobnú úsporu pásma, čo v CCTV systémoch znamená predĺženie času archivácie záznamu na disku, zvýšenie dostupnej priepustnosti sieťového pásma a predĺženie životnosti nosičov dát. Navyše, rozdiel kvality video záznamu v kompresii H.265 v porovnaní s verziou H.264 je prakticky nepostrehnuteľný.
Dôležité: kompresný režim v kamere DS-2CD3656G2-IZS možno ľubovoľne prepínať medzi H.265 a H.264, čo jej umožňuje pracovať s nahrávačmi nepodporujúcimi kompresiu HVEC.
Technická špecifikácia:
| DS-2CD3656G2-IZS |
| Kamera |
| Snímač | 1/2.7" Progressive Scan CMOS |
| Štandard prenosu | IP |
| Maximálne rozlíšenie | 4Mpx @2592 × 1944 |
| Citlivosť | 0.003 Lux (farba, AGC ON), 0 Lux pri IR |
| Čas uzávierky | 1/3 s až 1/100,000 s |
| Režim spomalenia uzávierky | podporovaný |
| Objektív | 2.7 - 13.5 mm |
| Uhol nahrávania (horizontálne) | horizontal FOV 101° až 31°, vertical FOV 72.2° až 23.4°, diagonal FOV 138.8° až 39.8° |
| Rozsah regulácie hlavy | Pan: 0° až 355°, Tilt: 0° až 75° |
| IR osvetľovač |
| IR dosah | až 60m |
| Vlnová dĺžka IR | 850 nm |
| Kompresia obrazu |
| Kompresia videa | - Hlavný stream: H.265+/ H.265/ H.264+/H.264
- Pomocný stream: H.265/H.264/MJPEG
|
| H.264 | Základný profil/ Hlavný profil/ Vysoký profil |
| H.264+ | Hlavný stream |
| H.265 | Hlavný profil |
| H.265+ | Hlavný stream |
| Bitrate videa | 32 ... 16384 kbit/s |
| Smart funkcie |
| ROI | 1 pevný región pre dva streamy |
| DORI | D: 64 m, O: 25 m, R: 12 m, I: 6 m |
| Obraz |
| Hlavný stream - max. počet snímok | 30 sn/s @ 4Mpx |
| Funkcie obrazu | BLC, 3D-DNR, True-WDR, HLC, ROI, ACUSENS |
| Nastavenia obrazu | Sýtosť, expozícia, kontrast, ostrosť, AGC, vyváženie bielej |
| Režim deň/noc | automatické / manuálne prepnúvanie |
| Sieť |
| Sieťové rozhranie | 1x RJ45 Ethernet 10/100 Mbps self-adaptive |
| Sieťové protokoly | TCP/IP, ICMP, HTTP, HTTPS, FTP, DHCP, DNS, DDNS, RTP, RTSP, RTCP, NTP, UPnP, SMTP, IGMP, 802.1X, QoS, IPv6, UDP, Bonjour, ONVIF |
| Vybrané funkcie | Anti-flicker, heartbeat, zrkadlo, ochrana heslom, súkromná maska, vodoznak |
| Simultánny náhľad | do 6 kanálov |
| Vyvolanie alarmu | Detekcia pohybu, sabotáže videa, neoprávnené prihlásenie |
| Počet používateľov / hostiteľov | - do 32 používateľov
- 3 úrovne práv: Administrátor, Operátor, Používateľ
|
| Klientský softvér | iVMS-4200 (lite), Hik-Connect, iVMS-5200 |
| Podporované WEB prehliadače | IE8+, Chrome 31.0-44, Firefox 30.0-51, Safari 8.0+ |
| Celkové |
| Napájanie | - 12 VDC
- PoE (802.3af, trieda 3)
|
| Spotreba energie | - 12 VDC, 1.08 A, max. 13 W
- PoE: (802.3at, 42.5 V až 57 V), 0.36 A až 0.27 A, max. 15 W
|
| Materiál | Compact, Hliník |
| Trieda odolnosti | IP67 |
| Prevádzková teplota / Prípustná vlhkosť | - -30 °C až 50 °C
- <95% (bez kondenzácie)
|
| Rozmery | 144 × 333 mm |
| Hmotnosť | 1,42kg |
| Záruka | 36 mesiacov |
