Podrobný popis

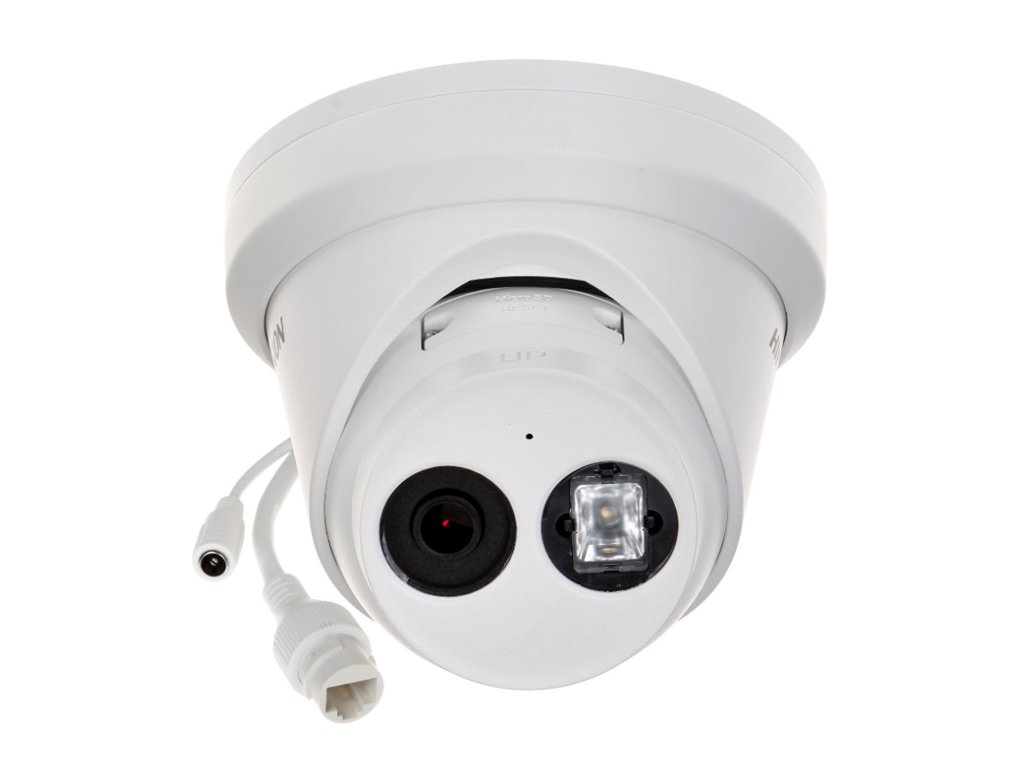

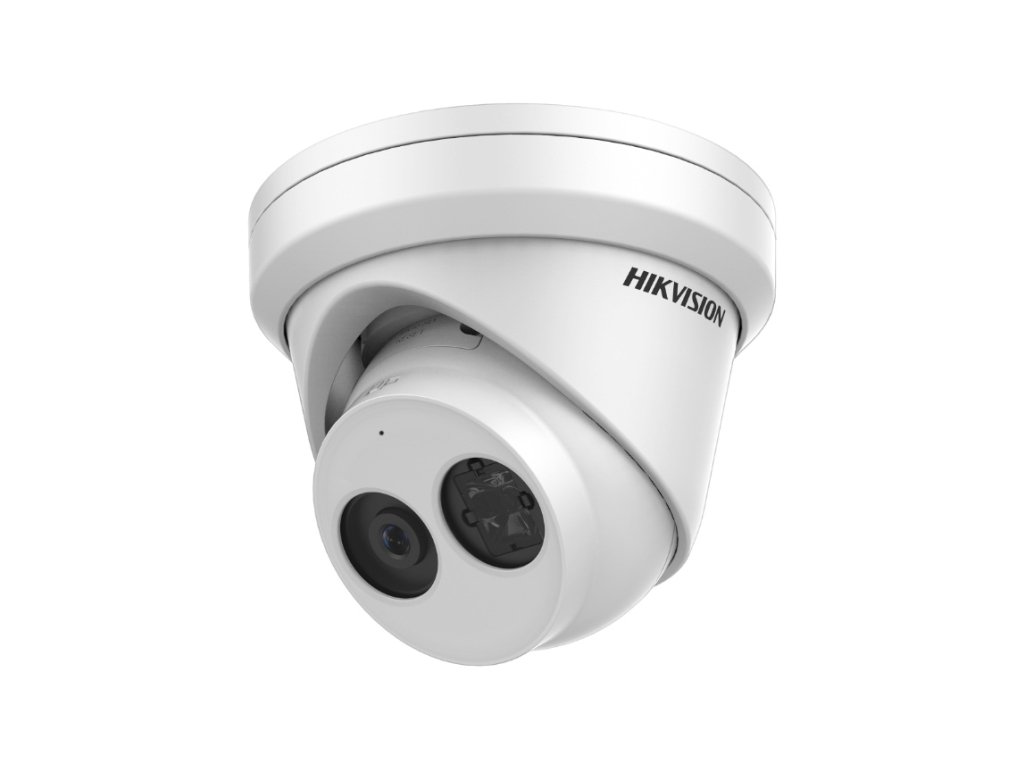

IP kopulová kamera DS-2CD2343G2-I - HIKVISION
Model DS-2CD2343G2-I je kamera pracujúca v systéme IP s pevným ohniskom 2.8 mm. Disponuje snímačom 1/3” 4Mpix, ktorý pracuje v rozlíšení 2688x1520px. Kompresia dát zariadenia pracuje v štandarde H.265+ alebo H.264+, je tiež možné použiť štandardnú kompresiu H.264 na zachovanie kompatibility s inými zariadeniami. Funkcia True WDR zlepšujúca dynamiku kamery vytiahne viac detailov z kontrastného plánu pozorovania. Zariadenie má taktiež vstavaný IR LED žiarič s dosahom až 30m. Kryt kamery je vyrobený v štandarde IP67. Kamera je napájaná napätím 12V DC alebo cez PoE (802.3af). Tento model má vstavanú čítačku kariet SD/SDHC/SDXC umožňujúcu priamy záznam videa v samotnej kamere.
Technické parametre:
- Obrazový snímač: 1/3'' progressive scan CMOS
- Rozlíšenie: 4Mpx (2688 x 1520)
- Objektív: 2.8mm
- Vybrané funkcie: BLC, True-WDR, 3D-DNR, HLC, ROI
- Video kompresia: H.265, H.265+, H.264, H.264+
- IR osvetľovač: 30m
- Podpora kariet MicroSD: do 256GB
- Trieda tesnosti: IP66
- Rozmery: 127.3 × 95.9 mm
- Napájanie: 12V DC, PoE
Obr. 1 Rozmery kamery DS-2CD2343G0-I
Široký uhol nahrávania
Objektív 2.8mm
Snímač CMOS veľkosti 1/3 palca a objektív s pevným ohniskom 2.8mm umožňujú získať široký uhol pozorovania až cca. 100° horizontálne. Taký široký uhol pozorovania spôsobuje, že prezentovaná kamera je ideálna na zrealizovanie náhľadu a nahrávania celkových udalostí v rámci monitorovaného objektu.
Širokouhlé modely s objektívom s pevnou ohniskovou vzdialenosťou 2.8mm sú najčastejšie využívané verzie kamier v priemyselných televíznych inštaláciách, kvôli univerzálnosti a vysokej kvalite poskytovaného video materiálu.
Obr. 2 Porovnanie uhlov nahrávania pre rôzne objektívy (pri snímači 1/2.8")
Plná viditeľnosť v noci
Technológia EXIR
Kamery z novej série Hikvision majú integrované infračervené osvetľovače umožňujúce efektívne nahrávanie obrazu, aj v úplnej tme okolia. Okrem toho sú infračervené žiariče vyrobené v technológii EXIR, poskytujúc osvetlenie scény v pravouhlom charaktere - to znamená, že EXIR žiariče osvetľujú scénu oveľa rovnomernejšie než štandardné osvetľovače, čo sa premieta do zvýšenia úrovne viditeľnosti detailov na nahrávanom obraze.
Ďalšou výhodou osvetľovačov na kamerách Hikvision je použitie čierneho skla (tzv. Black Glass), ktoré účinne skryje infračervené diódy a prispieva k estetickým hodnotám kamery.
Obr. 3 Tradičný IR osvetľovač (vľavo), EXIR osvetľovač (vpravo)
Napájanie cez PoE
Prenos dát a napájania jedným káblom
Priemyselná kamera DS-2CD2343G2-I môže byť napájaná dvoma spôsobmi - klasicky cez zásuvku 12VDC aj priamo cez UTP krútenú dvojlinku s využitím technológie Power over Ethernet (PoE). Napájanie cez PoE môže byť realizované priamo pomocou Switcha alebo PoE Injektora. Medzi výhody použitia štandardu PoE patrí:
- skrátený čas a náklady na inštaláciu vďaka zjednodušenej štruktúre káblovania
- žiadna potreba dodatočných napájačov
- možnosť napájania kamier na vzdialenosť až do 250m (EXTEND mód)
Diaľková konfigurácia a obsluha
P2P spojenie cez cloud
Na realizáciu pripojenia k sieti kamera používa štandardné rozhranie Ethernet (self-adaptive) rýchlosťou 10/100 Mbps. Toto pripojenie umožňuje konfiguráciu práce, úpravu parametrov obrazu a živý náhľad a prehrávanie záznamov (kamery so slotom microSD). Realizácia samotného pripojenia môže byť realizovaná na troch rôznych platformách:
- program iVMS-4200 a iVMS-5200 - vyhradený softvér na správu video monitoringu, umožňujúci pokročilé úpravy celého systému a správu parametrov detekcie udalostí a inteligentnej analýzy obrazu
- internetový prehliadač WEB - umožňuje rýchle nadviazanie pripojenia s využitím IP adresy kamery, zabezpečujúc prístup k celej funkcionalite zariadenia. Pre systémy Hikvision sa odporúča využívanie prehliadača Internet Explorer.
- mobilná aplikácia Hik-Connect - mobilná platforma pre systémy Android a iOS, dávajúca možnosť živého náhľadu, prehrávania záznamov a prijímania oznámení o udalostiach v rámci systému. Platforma Hik-Connect využíva spojenie cez cloud, čo odstraňuje potrebu presmerovania portov na routeri
Využitie cloudu na nadviazanie spojení medzi systémom a používateľom umožňuje prístup a konfiguráciu kamery z akéhokoľvek miesta s prístupom k internetu - ako na mobilných zariadeniach, tak na stacionárnych (PC, Notebook).
Výkonná kompresia dát
Kodek H.265/ HVEC
Nové modely sieťových kamier od Hikvision využívajú výkonný kodek HEVC (High Efficiency Video Coding), označovaný v odvetví systémov priemyselnej televízie ako H.265. Tento štandard bol vytvorený ako odpoveď na potrebu prenosu videa vo vysokom rozlíšení (4K) bez nadmerného zaťažovania prenosového kanála. V porovnaní s predchádzajúcim štandardom H.264 nová technológia umožňuje takmer dvojnásobnú úsporu šírky pásma, čo v systémoch CCTV vedie k predĺženiu doby archivácie materiálu na disku, zvýšeniu dostupnej kapacity sieťového pripojenia a predĺženiu životnosti pamäťových médií. Navyše, rozdiel v kvalite video materiálu kompresie H.265 oproti verzii H.264 je prakticky nepostrehnuteľný.
Dôležité: kompresný režim na kamere DS-2CD2343G2-I možno ľubovoľne prepínať medzi H.265 a H.264, čo umožňuje jej prácu s rekordérmi nepodporujúcimi kompresiu HVEC.
Technická špecifikácia:
| DS-2CD2343G2-I |
| Kamera |
| Snímač | 1/3" CMOS Progressive Scan |
| Prenosový štandard | IP |
| Max. rozlíšenie | 4Mpx @2560 x 1440 |
| Citlivosť | 0.01 Lux (farba, AGC ON), 0 Lux pri IR |
| Čas otvorenia uzávierky | 1/3 s do 1/100,000 s |
| Režim slow shutter | podporovaný |
| Auto-Iris | N/A |
| Zaostrenie | N/A |
| Objektív | 2.8 mm (voliteľne 4/6/8mm) |
| Uhol nahrávania (horizontálne) | horizontálne FOV 103°, vertikálne FOV 58°, diagonálne FOV 123° |
| Rozsah regulácie hlavy | Pan: 0° do 360°, Tilt: 0° do 75° |
| IR osvetľovač |
| IR dosah | do 30m |
| Dĺžka vlny IR | 850 nm |
| Kompresia obrazu |
| Video kompresia | - Hlavný prúd: H.265+/ H.265/ H.264+/H.264
- Vedľajší prúd: H.265/H.264/MJPEG
|
| H.264 | Profil Base/Main/High |
| H.264+ | Hlavný prúd / Vedľajší prúd |
| H.265 | Profil hlavný |
| H.265+ | Hlavný prúd / Vedľajší prúd |
| Video bitrate | 32 Kbps do 16 Mbps |
| Inteligentné funkcie |
| ROI | 1 pevná oblasť pre dva prúdy |
| Obraz |
| Hlavný prúd - max. snímok | - 50Hz: 25fps (2688 × 1520, 2560 × 1440, 2304 × 1296, 1920 × 1080, 1280 × 720)
- 60Hz: 30fps (2688 × 1520, 2560 × 1440, 2304 × 1296, 1920 × 1080, 1280 × 720)
|
| Vedľajší prúd - max. snímok | - 50Hz: 25fps (640 × 480, 640 × 360, 320 × 240)
- 60Hz: 30fps (640 × 480, 640 × 360, 320 × 240)
|
| Dodatočný prúd - max. snímok | - 50Hz: 25fps (1280 × 720, 640 × 360, 352 × 288)
- 60Hz: 30fps (1280 × 720, 640 × 360, 352 × 240)
|
| Obrazové funkcie | BLC, 3D-DNR, True-WDR |
| Nastavenia obrazu | Sýtosť, expozícia, kontrast, ostrosť, AGC, vyváženie bielej |
| Režim deň/noc | automatické/prepínanie manálne |
| Sieť |
| Sieťové rozhranie | 1x RJ45 Ethernet 10/100 Mbps self-adaptive |
| Sieťové protokoly | TCP/IP, ICMP, HTTP, HTTPS, FTP, DHCP, DNS, DDNS, RTP, RTSP, RTCP, NTP, UPnP, SMTP, IGMP, 802.1X, QoS, IPv6, UDP, Bonjour, ONVIF |
| Vybrané funkcie | Anti-flicker, heartbeat, zrkadlo, ochrana heslom, súkromná zóna, digitálna vodotlač |
| Súčasný náhľad | do 6 kanálov |
| Alarmová reakcia | Detekcia pohybu, video sabotáž, neoprávnené prihlásenie, preniknutie, detekcia tváre |
| Počet používateľov/hostiteľov | - do 32 používateľov
- 3 úrovne oprávnení: Administrátor, Operátor, Používateľ
|
| Klientský softvér | iVMS-4200 (ľahký), Hik-Connect, iVMS-5200 |
| Podporované webové prehliadače | IE8+, Chrome 31.0-44, Firefox 30.0-51, Safari 8.0+ |
| Všeobecné |
| Napájanie | - 12 VDC
- PoE (802.3af, trieda 3)
|
| Spotreba energie | - 12 VDC, 0.5A, Max: 6W
PoE: (802.3af, 36V do 57V), 0.2A do 0.1A, Max: 7.5W |
| Materiál | kov + polykarbonát |
| Trieda tesnosti | IP67 |
| Teplota prevádzky / prípustná vlhkosť | - -30 °C do 50 °C
- <95% (bez kondenzácie)
|
| Rozmery | 127.3 mm × 95.9 mm |
| Hmotnosť | 640g |
| Záruka | 36 mesiacov |
