Podrobný popis

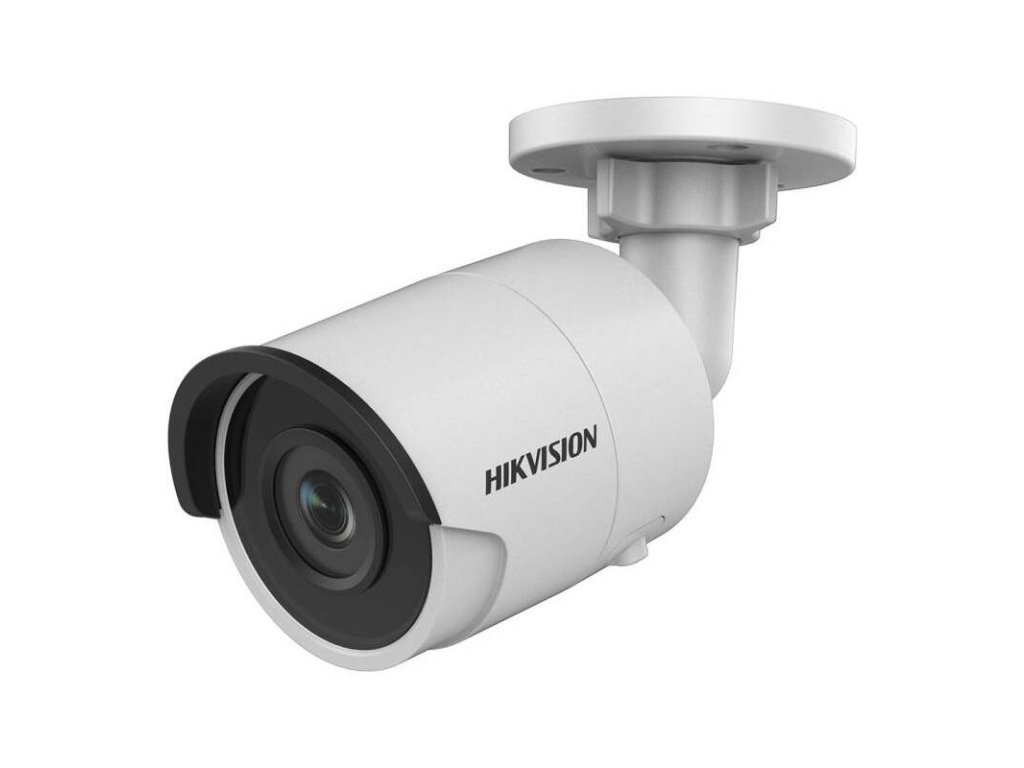

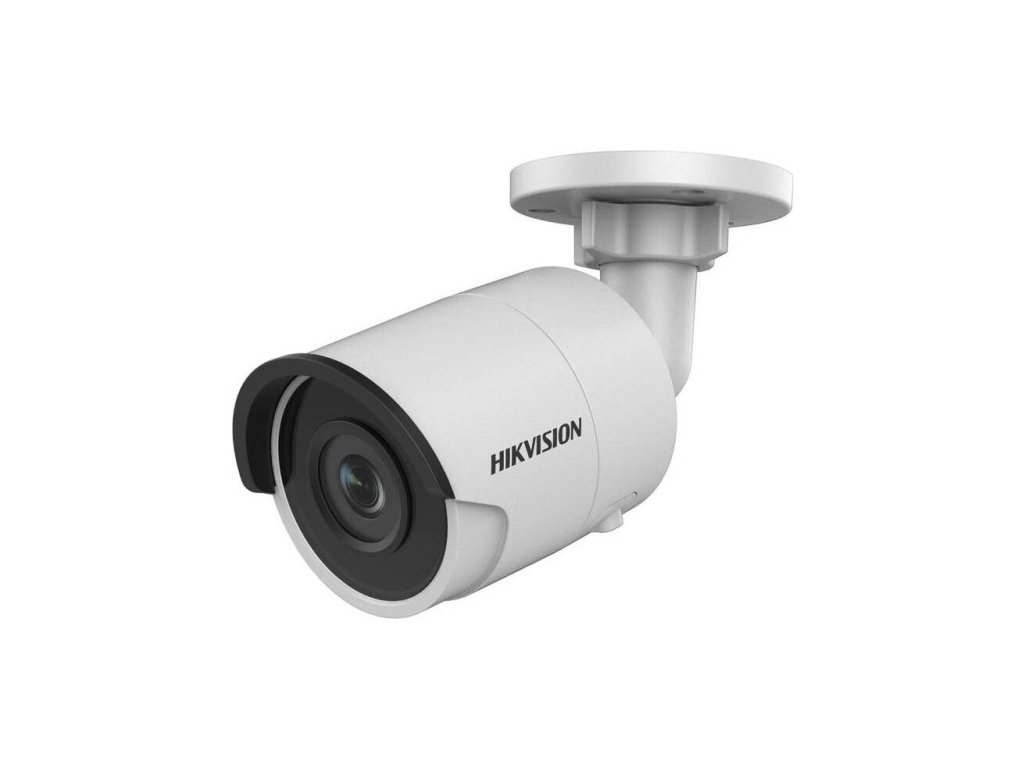

IP tubová kamera DS-2CD2086G2-I - Hikvision
Tento model je kamerou pracujúcou v systéme IP s pevnou ohniskovou šošovkou 2.8mm. Disponuje snímačom 1/1.8” 2Mpx, ktorý pracuje v rozlíšení 3840x2160px. Kompresia dát zariadenia funguje v štandarde H.265+ alebo H.264+, je možné tiež použiť štandardnú kompresiu H.264, aby sa zachovala kompatibilita s inými zariadeniami. Funkcia True-WDR zlepšujúca dynamiku kamery vyťažuje väčšie množstvo detailov z kontrastného pozorovacieho plánu. Zariadenie má tiež zabudovaný IR LED osvetľovač s dosahom až 40m. Puzdro kamery je vyrobené v štandarde IP67. Kamera je napájaná napätím 12V DC alebo cez PoE (802.3af, class 3). Ďalšou výhodou tohto modelu kamery je zabudovaný slot pre pamäťové karty MicroSD do 256GB.
Technické parametre:
- Obrazový snímač: 1/1.8'' progressive scan CMOS
- Rozlíšenie: 8Mpx (3840×2160)
- Citlivosť: 0.003 lux/F1.6 (AGC ON)
- Objektív: 2.8mm
- Vybrané funkcie: BLC, True-WDR, 3D-DNR, HLC, ROI
- Video kompresia: H.265, H.265+
- IR osvetľovač: 40m
- Trieda ochrany: IP67
- Podpora microSD/SDHC/SDXC kariet: do 256GB
- Rozmery: 70×162mm
- Napájanie: 12V DC, PoE
Obr. 1 Rozmery kamery DS-2CD2086G2-I
Široký zorný uhol
Objektív 2.8mm
Použitý snímač CMOS vo veľkosti 1/1.8 palca a šošovka s pevnou ohniskovou vzdialenosťou 2.8mm umožňujú dosiahnuť široký zorný uhol do cca 102° v horizontále. Taký široký zorný uhol zaručuje, že prezentovaná kamera je ideálna na zrealizovanie náhľadu a nahrávania všetkých udalostí v rámci monitorovaného objektu.
Modely so širokouhlým objektívom s pevnou ohniskovou vzdialenosťou 2.8mm sú najčastejšie používanými verziami kamier v inštaláciách priemyselnej televízie vzhľadom na univerzálnosť a vysokú kvalitu poskytovaného video materiálu.
Obr. 2 Porovnanie zorných uhlov pre rôzne objektívy (pri snímači 1/2.8")
Plná viditeľnosť v noci
Technológia EXIR
Kamery z novej série Hikvision obsahujú integrované infračervené osvetľovače umožňujúce účinné nahrávanie obrazu, aj v podmienkach úplného nedostatku okolitého osvetlenia. Navyše IR osvetľovače boli vyrobené v technológii EXIR, získajúc osvetľovací rozklad o pravoúhlom charaktere - to znamená, že osvetľovače EXIR osvetľujú scénu oveľa rovnomernejšie než štandardné osvetľovače, čo sa premieta do zvýšenia úrovne viditeľnosti detailov na nahrávanom obraze.
Ďalšou výhodou osvetľovačov v kamerách Hikvision je použitie čierneho skla (tzv. Black Glass), ktoré účinne skrýva infračervené diódy a prispieva k estetickým hodnotám kamery.
Obr. 3 Tradičný IR osvetľovač (vľavo), EXIR osvetľovač (vpravo)
Napájanie cez PoE
Prenos dát a napájania jedným káblom
Priemyselná kamera DS-2CD2086G2-I využíva dve metódy napájania - klasicky pomocou zásuvky 12VDC alebo priamo cez UTP kábel s použitím technológie Power over Ethernet (PoE). Napájanie cez PoE môže byť realizované priamo cez Switch alebo PoE Injector. Medzi výhody využitia PoE štandardu patrí:
- skrátený čas a náklady na inštaláciu vďaka zjednodušenej štruktúre kabeláže
- žiadna potreba inštalácie dodatočných napájacích zdrojov
- možnosť napájania kamier na vzdialenosť až do 250m (EXTEND režim)
Obr. 4 Napájanie a prenos obrazu technológiou PoE
Diaľková konfigurácia a obsluha
P2P pripojenie cez cloud
Na realizáciu pripojenia k sieti kamera využíva štandardné Ethernet rozhranie (self-adaptive) s rýchlosťou 10/100 Mbps. Toto pripojenie umožňuje konfiguráciu práce, modifikáciu obrazových parametrov a náhľad naživo i prehrávanie záznamov (kamery so slotom microSD). Realizácia samotného pripojenia môže byť uskutočnená na troch rôznych platformách:
- program iVMS-4200 a iVMS-5200 - dedikovaný softvér pre správu video monitoringu, umožňujúci pokročilé modifikácie celého systému a správu parametrov detekcie udalostí a inteligentnej analýzy obrazu
- internetový prehliadač WEB - umožňuje rýchle nadviazanie pripojenia pomocou IP adresy kamery, zabezpečujúc prístup k plnej funkčnosti zariadenia. Pre systémy Hikvision sa odporúča používanie internetového prehliadača Internet Explorer.

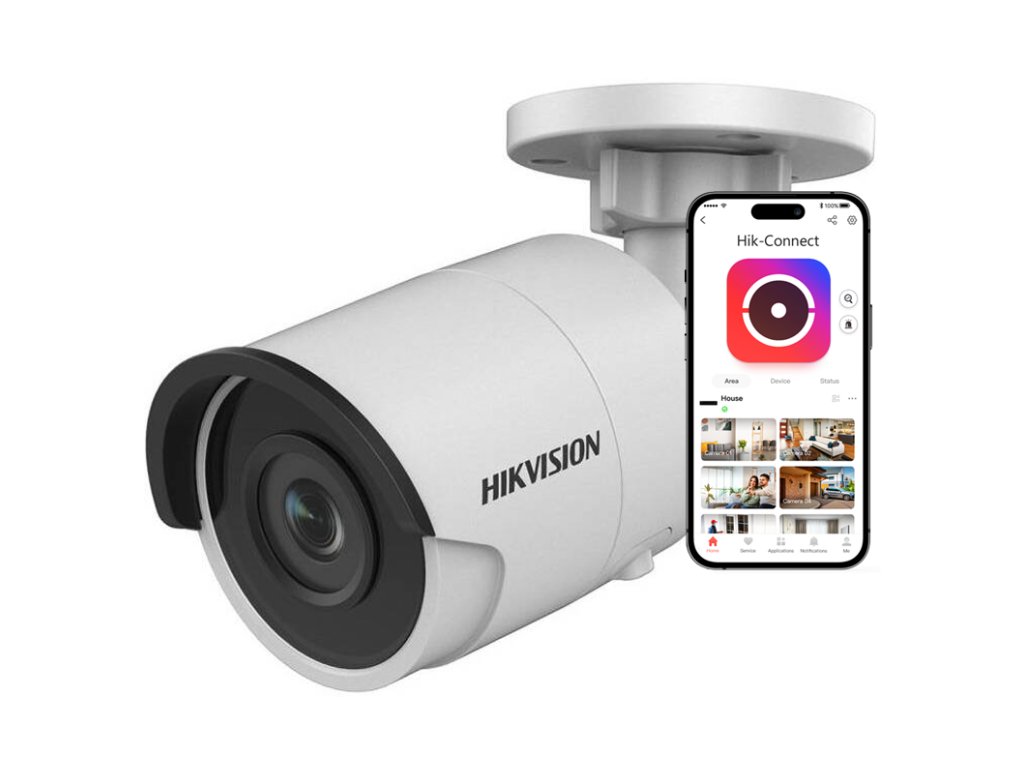

- mobilná aplikácia Hik-Connect - mobilná platforma pre systémy Android a iOS, umožňujúca náhľad naživo, prehrávanie záznamov a prijímanie upozornení o udalostiach v rámci systému. Platforma Hik-Connect využíva pripojenie cez cloud, čo eliminuje potrebu prenosu portov na routeri
Využitie cloudu pre nadviazanie pripojení medzi systémom a užívateľom umožňuje prístup a konfiguráciu kamery z akéhokoľvek miesta s prístupom na internet - ako na mobilných zariadeniach, tak aj na stolných počítačoch (PC, Notebook).
Efektívna kompresia dát
Kodek H.265/ HVEC
Nové modely sieťových kamier od Hikvision využívajú efektívny kodek HEVC (ang. High Efficiency Video Coding), označovaný v priemysle systémov priemyselnej televízie ako H.265. Tento štandard bol vytvorený v reakcii na potrebu prenosu video materiálov vo vysokom rozlíšení (4K) bez nadmerného zaťaženia prenosového kanála. V porovnaní s predchádzajúcim štandardom H.264, nová technológia umožňuje takmer dvojnásobnú úsporu pásma, čo v CCTV systémoch sa premieta do predĺženia času archivácie materiálu na disku, zvýšenia dostupnej šírky pásma sieťového pripojenia a predĺženia životnosti dátových nosičov. Okrem toho, rozdiel kvality video materiálu v kompresii H.265 v porovnaní s verziou H.264 je prakticky nepostrehnuteľný.
Dôležité: režim kompresie v kamere DS-2CD2086G2-I je možné voľne prepínať medzi H.265 a H.264, čo jej umožňuje pracovať s rekordérmi nepodporujúcimi HVEC kompresiu.
Technická špecifikácia:
| DS-2CD2086G2-I |
| Kamera |
| Snímač | 1/1.8" CMOS Progressive Scan |
| Štandard prenosu | IP |
| Max. rozlíšenie | 8Mpx |
| Objektív | 2.8mm |
| Zorný uhol (horizontálne) | 102 ° (údaje výrobcu) |
| Video kompresia | H.265+ / H.265 / H.264+ / H.264 / MJPEG |
| Dosah IR osvetľovača | 40m |
| Alarmové vstupy / výstupy | N/A |
| Audio | N/A |
| Slot pre pamäťovú kartu | Podpora Micro SD kariet do 256GB (možný lokálny záznam) |
| Bitrate videa | 32 ... 16384 kbit/s |
| Rýchlosť prenosu hlavného prúdu | - 50Hz: 20 fps @ 3840×2160 (8Mpx) / 3072×1728 (5Mpx), 25 fps @ 2688×1520 (4Mpx) / 1920×1080 (2Mpx) / 1280×720 (1Mpx)
- 60Hz: 20 fps @ 3840×2160 (8Mpx) / 3072×1728 (5Mpx), 30 fps @ 2688×1520 (4Mpx) / 1920×1080 (2Mpx) / 1280×720 (1Mpx)
|
| Sieťové rozhranie | 1x RJ-45 10/100 Base-T/Base-TX |
| Sieťové protokoly | TCP/IP, ICMP, HTTP, HTTPS, FTP, DHCP, DNS, DDNS, RTP, RTSP, RTCP, NTP, UPnP, SMTP, SNMP, IGMP, UDP, PPPoE, IEEE 802.1x, QoS, IPv6 |
| WEB Server | Vstavaný, Kompatibilný s NVR |
| Max. počet užívateľov | 32 / 3 úrovne prístupu |
| Vybrané funkcie | BLC, HLC, 3D DNR, Saturácia, jas, kontrast, ostrosť, vyváženie bielej, AGC, Detekcia prekročenia línie, detekcia preniknutia, detekcia vstupu do oblasti, detekcia výstupu z oblasti (klasifikácia ľudí a vozidiel) |
| Spotreba energie | - 7.2 W @ PoE (802.3af)
- 6 W @ 12 V DC
|
| Napájanie | |
| Trieda ochrany | IP67 |
| Pracovná teplota / Dovolená vlhkosť | - -30 °C do 60 °C
- <95% (bez kondenzácie)
|
| Rozmery | 70 x 161,7 mm |
| Hmotnosť | 500g |
