Podrobný popis

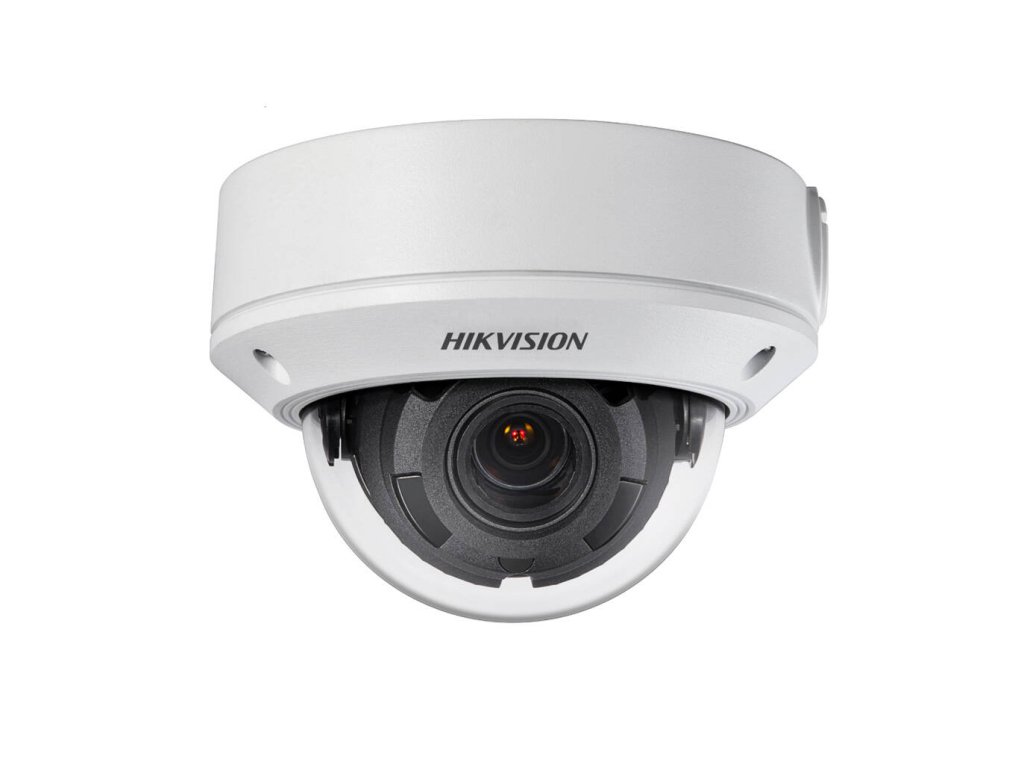

Kopulovitá IP kamera DS-2CD1743G0-IZ - HIKVISION
Tento model je kamerou fungujúcou v systéme IP s objektívom s premenlivou ohniskovou vzdialenosťou 2.8-12 mm MOTOZOOM umožňujúcim dosiahnuť optické priblíženie. Objektív má možnosť automatického nastavovania ostrosti pomocou funkcie Auto-Focus. Kamera disponuje snímačom 1/3” 4Mpix, ktorý pracuje v rozlíšení (2560x1440px). Kompresia dát zariadenia funguje v štandarde H.265+ alebo H.264+, je možné tiež použitie štandardnej kompresie H.264, aby sa zachovala kompatibilita s inými zariadeniami. Funkcia TrueWDR zlepšujúca dynamiku kamery umožňuje získať väčšie množstvo detailov z kontrastného pozorovacieho plánu. Zariadenie má tiež zabudovaný IR LED iluminátor s dosahom do 30m. Kryt kamery bol vyrobený v štandarde IP67, čo jej poskytuje úplnú ochranu proti vnikaniu prachu a ochranu proti zalievaniu pri ponorení do takej hĺbky, aby sa dolná plocha krytu nachádzala 1 m pod povrchom vody, a horná aspoň 0,15 m po dobu 30 min. Aby sa kamera ochránila pred útokmi vandalizmu, bola navyše uzavretá vo vystuženom kryte vyrobenom z odolného hliníkového odliatku a polykarbonátového klobúku IK10. Kamera je napájaná napätím 12V DC alebo prostredníctvom PoE (802.3af). Tento model má zabudovaný čítač kariet SD/SDHC/SDXC umožňujúci priamo v kamere záznam zaznamenaného video materiálu.
Technické parametre:
- Obrazový senzor: 1/3'' progressive scan CMOS
- Rozlíšenie: 4 Mpx
- Objektív: 2.8-12mm
- Výber funkcií: BLC, DWDR
- Vandaloodolná: Áno
- Video kompresia: H.265, H.265+
- IR iluminátor: 30m
- Trieda tesnosti: IP67
- Rozmery: 141x99.9mm
- Napájanie: 12V DC, PoE
Obr. 1 Rozmery kamery DS-2CD1743G0-IZ
Nastaviteľný uhol nahrávania
4-násobný optický zoom
Senzor CMOS použítý v kamere veľkosti 1/3 palca a objektív s premenlivou ohniskovou vzdialenosťou 2.8-12mm umožňujú dosiahnuť pozorovací uhol od 98° do 34° v horizontálne. Možnosť nastavenia uhla robí z prezentovanej kamery ideálnu voľbu na sledovanie a zaznamenávanie celkového diania ale tiež na registráciu detailov na monitorovanom objekte.
Modely kamier označené písmenom "-Z" majú navyše funkcie motozoom'u a autofocus'u. Objektívy zariadení vybavené týmito funkciami môžu byť plne regulované na diaľku, napr. z úrovne rekordéra, programu VMS alebo mobilnej aplikácie bez potreby zasahovať do krytu kamery. Vďaka režimu autofokus kamera sama nájde bod ostrosti, poskytujúc čitateľný a jasný obraz.
Obr. 2 Porovnanie uhlov nahrávania pre rôzne objektívy (pri senzore 1/2.8")
Vandaloodolný kryt
Trieda odolnosti IK10
Kryt zariadenia bol vyrobený z odolného polykarbonátu s triedou mechanickej odolnosti IK10, čím je celá konštrukcia odolná voči nárazom s energiou do 20J (napr. úder kladivom s hmotnosťou 5 kg z výšky 0,4 m). Táto vlastnosť je obzvlášť dôležitá pri montáži kamery v miesta, kde existuje riziko výskytu aktov vandalizmu. Najčastejšími lokalitami, kde kamera nachádza uplatnenie, sú zastávky, stanice, podchody a verejné športové objekty.
Úplná viditeľnosť v noci
Technológia EXIR
Kamery z novej série Hikvision majú integrované infračervené iluminátory umožňujúce účinné nahrávanie obrazu, aj pri úplnej absencii osvetlenia v okolí. Navyše, IR iluminátory boli vyrobené v technológii EXIR, poskytujúcej rozloženie osvetlenia o pravoúhlom charaktere - to znamená, že iluminátory EXIR osvetľujú scénu oveľa rovnomernejšie ako štandardné iluminátory, čo sa prejavuje vo zvýšení úrovne viditeľnosti detailov na nahrávanom obraze.
Ďalšou výhodou iluminátorov v kamerách Hikvision je použitie čierneho skla (tzv. Black Glass), ktoré efektívne skrýva infračervené diódy a prispieva k estetickému vzhľadu kamery.
Obr. 3 Tradičný IR iluminátor (vľavo), EXIR iluminátor (vpravo)
Napájanie cez PoE
Prenos dát a napájania jedným káblom
Priemyslová kamera DS-2CD1743G0-IZ využíva dva spôsoby napájania - klasicky cez konektor 12VDC alebo priamo cez krútenú dvojlinku UTP s využitím technológie Power over Ethernet (PoE). Napájanie cez PoE môže byť realizované priamo cez Switch alebo PoE Injector. K výhodám využitia štandardu PoE patrí:
- skrátený čas a náklady na inštaláciu vďaka zjednodušenej štruktúre kabeláže
- nepotrebnosť inštalácie ďalších napájacích zdrojov
- možnosť napájania kamier na vzdialenosť až do 250m (v režime EXTEND)
Obr. 4 Napájanie a prenos obrazu v technológii PoE
Diaľková konfigurácia a obsluha
Pripojenie P2P cez cloud
Na realizáciu pripojenia k sieti kamera využíva štandardné ethernetové rozhranie (self-adaptive) s rýchlosťou 10/100 Mbps. Toto pripojenie umožňuje konfiguráciu pracovných nastavení, modifikáciu parametrov obrazu a živý náhľad a prehrávanie záznamov (kamery so slotom microSD). Realizácia samotného pripojenia môže prebiehať na troch rôznych platformách:
- program iVMS-4200 a iVMS-5200 - dedikovaný software pre správu video sledovacích systémov, ktorý umožňuje pokročilé modifikácie celého systému a správu parametrov detekcie udalostí a inteligentnej analýzy obrazu
- webový prehliadač WEB - umožňuje rýchle naviazanie pripojenia pomocou IP adresy kamery, čím poskytuje prístup k plnej funkcionalite zariadenia. Pre systémy Hikvision sa odporúča používať prehliadač Internet Explorer.
- mobilná aplikácia Hik-Connect - mobilná platforma pre systémy Android a iOS, poskytujúca možnosť živého náhľadu, prehrávania záznamov a prijímania upozornení na udalosti v rámci systému. Platforma Hik-Connect využíva pripojenie cez cloud, čo eliminuje potrebu presmerovania portov na routeri
Využitie cloudu na nadväzovanie pripojení medzi systémom a používateľom umožňuje prístup a konfiguráciu kamery z akéhokoľvek miesta s prístupom na internet - ako na mobilných zariadeniach, tak aj na stolných počítačoch (PC, Laptop).
Výkonná kompresia dát
Kodek H.265/ HVEC
Nové modely sieťových kamier od Hikvision využívajú výkonný kodek HEVC (ang. High Efficiency Video Coding), označovaný v odvetví systémov priemyselných televízií ako H.265. Tento štandard bol vytvorený ako odpoveď na potrebu prenosu high-definition video materiálov (4K) bez nadmerného zaťaženia prenosového pásma. V porovnaní s predchádzajúcim štandardom H.264 nová technológia umožňuje takmer dvojnásobnú úsporu pásma, čo v CCTV systémoch znamená predĺženie času archivácie materiálu na disku, zvýšenie disponovanej šírky pásma a predĺženie životnosti pamäťových médií. Naviac, rozdiel vo video kvalite v kompresii H.265, v porovnaní s verziou H.264, je prakticky nepovšimnuteľný.
Dôležité: kompresný režim kamery DS-2CD1743G0-IZ možno voľne prepínať medzi H.265 a H.264, čo jej umožňuje pracovať s rekordérmi nepodporujúcimi kompresiu HVEC.
Technická špecifikácia:
| DS-2CD1743G0-IZ |
| Kamera |
| Senzor | 1/3" CMOS Progressive Scan |
| Štandard prenosu | IP |
| Max. rozlíšenie | 4Mpx @2560x1440 |
| Citlivosť | 0.01 Lux (farba, AGC ON), 0 Lux pri IR |
| Čas uzávierky | 1/3 s do 1/100,000 s |
| Režim slow shutter | podporovaný |
| Auto-Iris | N/A |
| Ostrosť | Áno, automatická |
| Objektív | 2.8-12mm |
| Motozoom | Áno |
| Uhol nahrávania (horizontálne) | horizontálne FOV 98°-28°, vertikálne FOV 51°-16°, diagonálne FOV 115°-32° |
| Rozsah regulácie hlavy | Pan: 0° do 355°, Tilt: 0° do 70° Rotácia: 0° do 360° |
| IR iluminátor |
| IR dosah | do 30m |
| Vlnová dĺžka IR | 850 nm |
| Kompresia obrazu |
| Video kompresia | - Hlavný prúd: H.265/H.264
- Pomocný prúd: H.265/H.264/MJPEG
|
| H.264 | Základný Profil/ Hlavný Profil/ Vysoký Profil |
| H.264+/H.265/H.265+ | Hlavný profil |
| Bitrate videa | 32 Kbps do 8 Mbps |
| Smart funkcie |
| ROI | 1 pevná oblasť pre dva prúdy |
| ANR | Áno |
| Obraz |
| Hlavný prúd - max. počet snímok | - 50Hz: 20fps (2560×1440), 25fps (2304×1296, 1920×1080, 1280×720)
- 60Hz: 20fps (2560×1440), 30fps (2304×1296, 1920×1080, 1280×720)
|
| Pomocný prúd - max. počet snímok | - 50Hz: 25fps (640 × 480, 640 × 360, 320 × 240)
- 60Hz: 30fps (640 × 480, 640 × 360, 320 × 240)
|
| Funkcie obrazu | BLC, 3D-DNR, D-WDR |
| Nastavenia obrazu | Sýtosť, expozícia, kontrast, ostrosť, AGC, vyváženie bielej |
| Režim deň/noc | automatické / manuálne prepínanie |
| Sieť |
| Sieťové rozhranie | 1x RJ45 Ethernet 10/100 Mbps self-adaptive |
| Sieťové protokoly | TCP/IP, ICMP, HTTP, HTTPS, FTP, DHCP, DNS, DDNS, RTP, RTSP, RTCP, NTP, UPnP, SMTP, IGMP, 802.1X, QoS, IPv6, UDP, Bonjour, ONVIF |
| Výber funkcií | Jednoduché resetovanie, heartbeat, zrkadlo, ochrana hesla, maska súkromia, vodoznak, odpojená sieť, IP adresa v konflikte |
| Súčasné zobrazenie | do 6 kanálov |
| Vyvolanie alarmu | Detekcia pohybu, video sabotáž, neoprávnené prihlásenie |
| Počet užívateľov / hostiteľov | - do 32 používateľov
- 3 úrovne oprávnení: Administrátor, Operátor, Užívateľ
|
| Klientský softvér | iVMS-4200 (lite), Hik-Connect, iVMS-5200 |
| Podporované webové prehliadače | IE8+, Chrome 31.0-44, Firefox 30.0-51, Safari 8.0+ |
| Všeobecné |
| Lokálna archívácia | Vstavaný slot pre karty microSD/SDHC/SDXC, do 128 GB |
| Napájanie | - 12 VDC
- PoE (802.3af, trieda 3)
|
| Spotreba energie | - 12 VDC, 0.8A, Max: 12W
- PoE: (802.3af, 36V do 57V), 0.22A do 0.14A, Max: 8W
|
| Materiál | kov |
| Triedy ochrany | IP67, IK10 |
| Prevádzková teplota / Prípustná vlhkosť | - -30 °C do 50 °C
- <95% (bez kondenzácie)
|
| Rozmery | 141 mm × 99.9 mm |
| Hmotnosť | 820 g |
| Záruka | 36 mesiacov |
