Podrobný popis

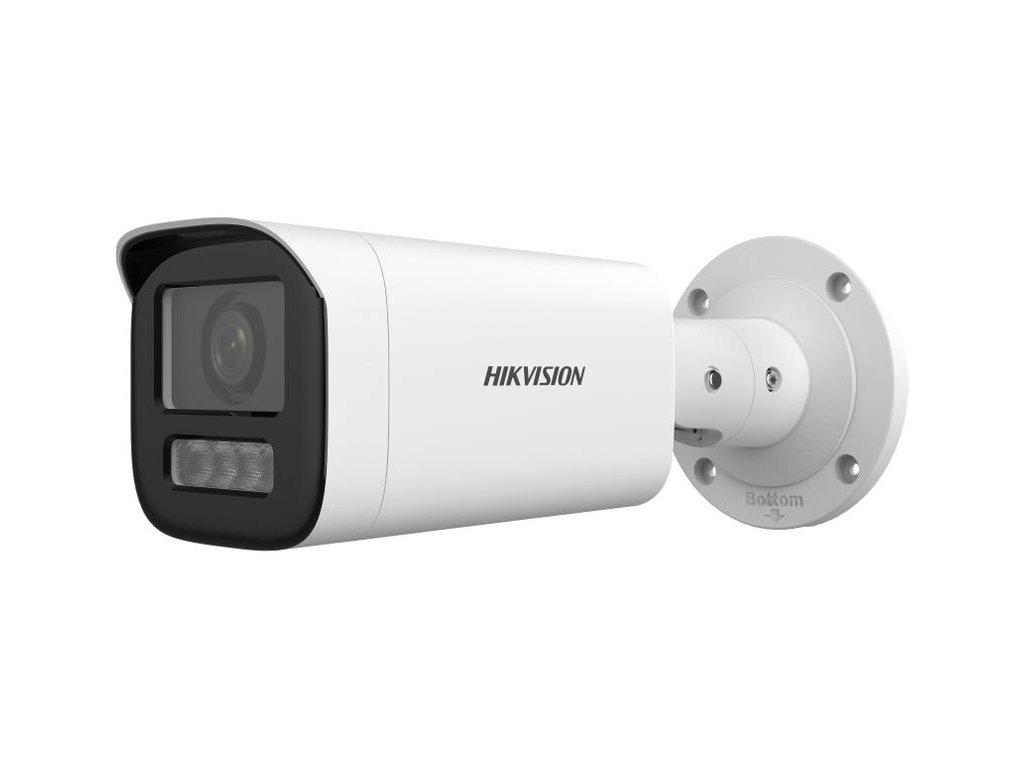

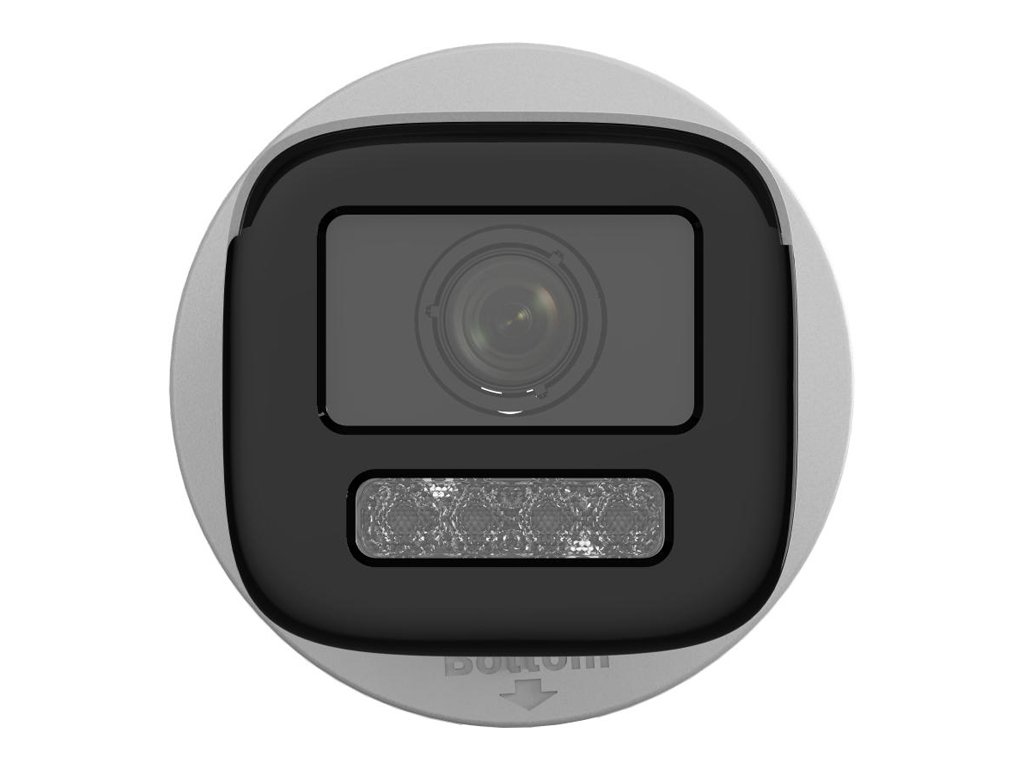

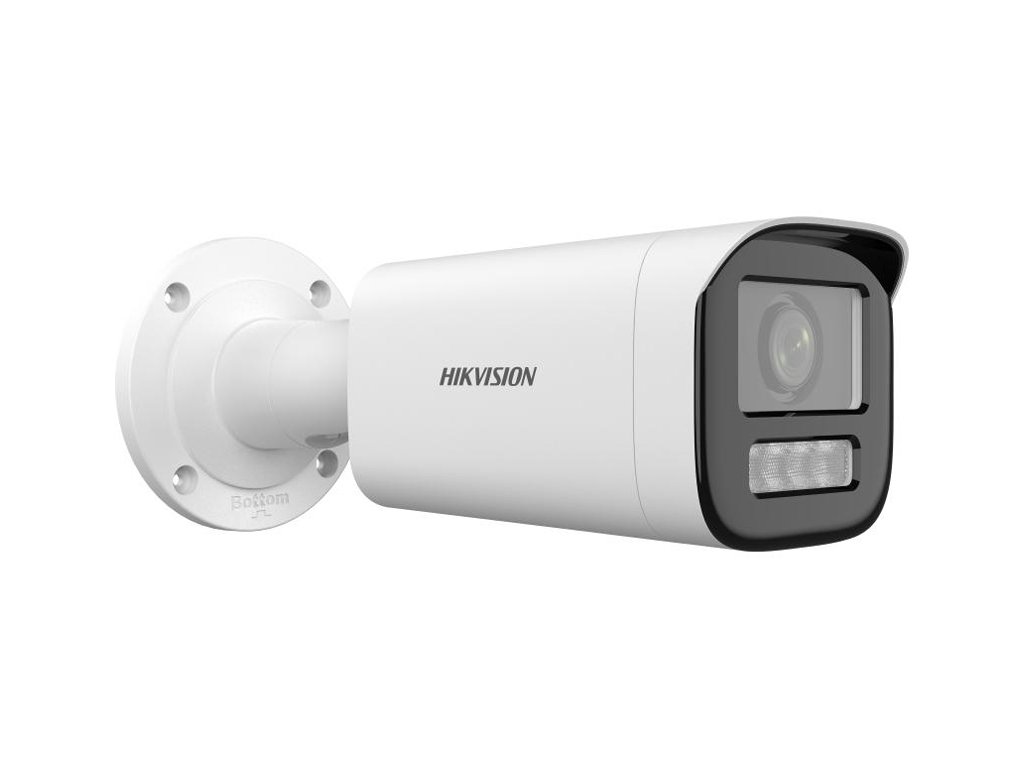

Kamera tubová IP DS-2CD1663G2-LIZU - Hikvision
Model DS-2CD1663G2-LIZU je vybavený radom inteligentných funkcií kamery televízie priemyselnej IP CCTV, určený na použitie v náročných inštaláciách monitorovania ako vnútri tak aj vonku budov. Zariadenie je súčasťou inovatívnej série Smart Hybrid Light, značené logom značky Hikvision. Kopulová kamera IP DS-2CD1663G2-LIZU umožňuje nielen plynulú registráciu videa v rozlíšení 6Mpx, ale aj inteligentné filtrovanie alarmov detekcie pohybu vďaka podpore AI (napr. klasifikácia objektov človek/vozidlo).
Inovatívna kamera monitorovania IP DS-2CD1663G2-LIZU tiež disponuje implementovanými pokročilými algoritmami kompresie video signálu. Codeky H.265/H.265+ zabezpečujú možnosť registrácie a prenosu obrazu v maximálnom rozlíšení 3200×1800 bez nadmerného zaťaženia šírky pásma pripojenia. Napájanie kamery môže byť realizované cez PoE (štandard 802.3af), čo ovplyvňuje ľahkosť a rýchlosť montáže. Obal kamery sa vyznačuje odolnosťou voči poveternostným podmienkam - je vyrobený v triede tesnosti IP67.
Výhodou tohto modelu je vstavaný mikrofon, ktorý poskytuje možnosť zachytávania zvukov v oblasti práce kamery.
Technické parametre:
- Senzor: 1/2.4" Progressive Scan CMOS
- Rozlíšenie: 3200 × 1800(6Mpx)
- Variabilný objektív: 2.8-12mm
- Citlivosť: 0,005Lux (0 lux s IR)
- Nočný režim: Áno, v farbe alebo čierno-bielo (Smart Hybrid Light)
- IR osvetľovač: Áno, dosah do 50 m
- Osvetľovač bieleho svetla: Áno, dosah do 50 m
- Kompresia: H.265+ / H.265 / H.264+ / H.264 / MJPEG
- Dynamický rozsah: Áno, WDR 120dB
- Vybrané funkcie obrazu: BLC, HLC, 3D DNR
- Vstavaný mikrofon: Áno
- Vstavaný slot SD: Áno, microSD karta do 512GB
- Inteligentná analýza obrazu: Detekcia pohybu, klasifikácia objektov človek/vozidlo
- Diaľkové ovládanie: iVMS-4200, Hik-Connect
- Trieda tesnosti: IP67
- Max. odber energie: 12W
- Prevádzková teplota: -30 do +60 oC
- Rozmery: 105 mm × 252 mm
- Napájanie: 12VDC, PoE
- Hmotnosť: 750g
![]()
Obr.1 Rozmery kamery DS-2CD1663G2-LIZU
Tri režimy osvetlenia scény
Plná viditeľnosť po celý deň
Kamera DS-2CD1663G2-LIZU patrí do série zariadení s implementovanou technológiou dvojitého osvetlenia Smart Hybrid Light, vyvinutou inžiniermi a dizajnérmi spoločnosti Hikvision. Zariadenia patriace do tejto kategórie ponúkajú používateľom až 3 rôzne režimy osvetlenia monitorovanej scény.
- Štandardný režim infračerveného žiarenia (tradičný IR žiarič a obraz čierno-biely).
- Prídavný režim bieleho svetla (osvetlenie scény bielou LED diódou).
- Inteligentný režim hybridný (aktivácia bieleho svetla na základe alarmu alebo detekcie pohybu).
Je dôležité zdôrazniť, že v inteligentnom režime kamera Hikvision DS-2CD1347G2H-LIU drží zapnutý infračervený osvetľovač do momentu detekcie pohybu narušiteľa alebo prekročenia virtuálnej línie. V tomto prípade je aktivovaný režim bieleho svetla – viditeľného. Týmto spôsobom sa zaregistruje obraz v plnej palete farieb, čo umožňuje zachytiť všetky detaily. Je tiež dôležité poznamenať, že do okamihu aktivácie emitora bieleho svetla ostáva kamera DS-2CD1347G2H-LIU diskrétna. Je teda jasné, že takéto použitie osvetľovača, ktorý vyžaruje biele svetlo, pomáha odstrašiť narušiteľov. Biele svetlo môže plniť aj inú úlohu - je to dobrý spôsob, ako automaticky osvetliť cestu pre chodcov alebo hostí.
![]()
Obr. 2 Režimy práce kamery: farba 24/7, infračervené IR (obraz čierno-biely) a inteligentný režim.
Napájanie cez PoE - Power over Ethernet
Prenos dát + napájanie jedným káblom
Vďaka použitiu modernej technológie Power over Ethernet môže priemyselná kamera DS-DS-2CD1663G2-LIZU byť napájaná dvoma spôsobmi.
Štandard PoE umožňuje priviesť napájanie tým istým káblom, ktorým sú prenášané dáta, vrátane video signálu. Napájanie cez PoE, teda počítačová skrutka UTP, nesie so sebou celú radu výhod, ako sú:
- Výrazne skrátený čas inštalácie a zjednodušená štruktúra kabeláže.
- Žiadne ďalšie zdroje napájania (okrem prípadných adaptérů).
- Veľký dosah, vďaka možnosti práce v režime EXTEND (napájanie PoE až do 250 m).
Na využitie potenciálu technológie PoE v IP kamerách DS-2CD1343G2-LIU je potrebný rekordér so switchem PoE alebo špeciálny switch PoE. Možný je aj nákup adaptérov alebo špeciálnych injectorov PoE. Samozrejme, možné je aj napájať kameru Hikvision klasicky cez tradičnú zásuvku 12V DC.
![]()
Obr. 3 Myšlienka napájania cez PoE
Správa a diaľkové riadenie

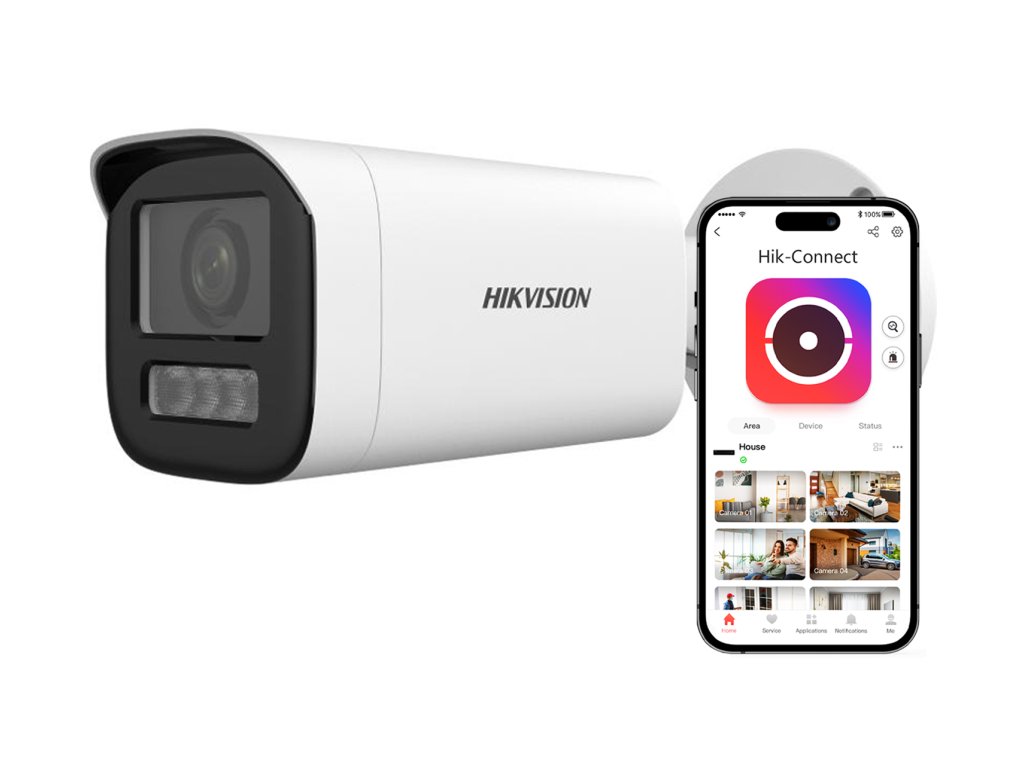

Pripojenie cez cloud Hikvision HikConnect
Cloud P2P, teda moderná komunikačná technológia, otvára nové možnosti správy systému monitorovania a jednotlivých kamier, je ďalším výrazným znakom, o ktorom sa oplatí hovoriť. Kopulové kamery DS-2CD1663G2-LIZU majú adaptívne rozhranie Ethernet 10/100 Mbps, prostredníctvom ktorého, po pripojení na sieť LAN, môžu byť spravované cez:
- Webové rozhranie v prehliadači – priame pripojenie k akejkoľvek kamere systému Hikvision je hlavnou úlohou, ktorú plní webové rozhranie. Pohodlná aplikácia prehliadača umožňuje prihlásiť sa a spravovať kamery DS-2CD1347G2H-LIU bez potreby pripojenia k rekordéru.
- Mobilná aplikácia Hik-Connect – pripravená na fungovanie na smartfónoch so systémom Android alebo iOS, mobilná aplikácia Hik-Connect ponúka množstvo možností: prijímanie notifikácií, správa a náhľad videa naživo. Zároveň použitá technológia cloud P2P eliminuje potrebu používania presmerovaní na routeri.
- Softvér iVMS-4200/HikCentral – na to, aby fungoval, je potrebná inštalácia softvéru na počítači PC so systémom Windows. Programy typu VMS umožňujú mimo iného aj rýchle modifikovanie pokročilých funkcií, správu pravidiel detekcie udalostí a nastavení inteligentnej analýzy videa.
Cloud Hikvision umožňuje vytvárať bezpečné pripojenia medzi inštaláciou monitorovania IP a zariadením používateľa. Vďaka tomu je možné spravovať celý systém prakticky z akéhokoľvek miesta. Stačí mať zariadenie s prístupom na internet.
![]()
Efektívna kompresia dát
Codek H.265/ HVEC
Kamery IP od Hikvision, vďaka použitiu kodekov H.265, umožňujú prenos vynikajúcej kvality obrazu pri minimálnom zaťažení siete. Štandard H.265, ako nástupca štandardu H.264, zabezpečuje možnosť efektívneho prenosu obrazu v rozlíšení na viac než 4K bez nadmerného zaťažovania prenosovej linky. Použitá technológia HEVC (H.265) sa premieta do takmer dvojnásobnej úspory pásma. Výhody plynúce z tejto skutočnosti sú napríklad predĺženie času archivácie videomateriálu, väčšia dostupnosť šírky pásma pripojenia LAN a predĺženie života médií HDD.
Dôležité: režim kompresie v kamere DS-2CD1663G2-LIZU môžeš voľne prepínať medzi štandardmi H.265 a H.264, čo ti umožňuje pracovať s rekordérmi, ktoré nepodporujú modernú kompresiu HVEC.
![]()
Regulovateľný uhol nahrávania
Objektív 2.8-12 mmm
Použitý v kamere snímač CMOS v rozmere 1/2.4 a objektív so variabilným ohniskom 2.8-12mm umožňujú dosiahnuť variabilný uhol pozorovania približne 106-35.6° horizontálne. Možnosť regulácie uhla pozorovania zabezpečuje, že prezentovaná kamera je ideálna na vykonávanie sledovania a nahrávania všetkých udalostí v rámci monitorovaného objektu.
![]()
Obr. 4 Porovnanie uhlov nahrávania pre rôzne objektívy (pri snímači 1/2.8")
Technická špecifikácia:
| DS-2CD1663G2-LIZU |
| Kamera |
| Snímač | 1/2.4" Progressive Scan CMOS |
| Štandard prenosu | IP |
| Max. rozlíšenie | 3200 x1800(6Mpx) |
| Citlivosť | Farba: 0.005 Lux (F1.6, AGC ON), B/W: 0 Lux pri IR |
| Čas otvorenia závierky | 1/3 s do 1/100,000 s |
| Objektív | 2.8-12mm motozoom |
| Uhol nahrávania (horizontálne) | horizontálne FOV 106° do 35.6°, vertikálne FOV: 55.9° do 20°, šikmo FOV: 127.4° do 40.8° |
| Rozsah regulácie hlavy | Pan: 0° do 355°, tilt: 0° do 70°, rotácia: 0° do 355° |
| Osvetľovač IR a bieleho svetla |
| Osvetľovač IR | Áno, dosah do 50m |
| Osvetľovač bieleho svetla | Áno, dosah do 50m |
| Inteligentné doplňujúce svetlo | Áno |
| Dĺžka vlny | 850 nm |
| Kompresia obrazu |
| Počet snímok (hlavný prúd) | - 50Hz: 20 snímok/s (3200 × 1800, 2688 × 1520, 1920 × 1080, 1280 × 720)
- 60Hz: 20 snímok/s (3200 × 1800, 2688 × 1520, 1920 × 1080, 1280 × 720)
|
| Kompresia videa | H.265+/H.264+/H.265/H.264/MJPEG |
| Bitrate videa | 32 Kbps do 16 Mbps |
| Funkcie smart |
| ROI | 1 stály región pre dva prúdy |
| Obraz |
| Funkcie obrazu | BLC, HLC, 3D DNR |
| Široký dynamický rozsah obrazu | Áno, WDR 120dB |
| Nastavenia obrazu | Saturácia, expozícia, kontrast, ostrosť, AGC, vyváženie bielej |
| Nočný režim | Áno, v farbe alebo čierno-bielo (Smart Hybrid Light) |
| Inteligentná analýza obrazu |
| Ochrana obvodu | Detekcia (klasifikácia) ľudí a vozidiel |
| Základné funkcie | Detekcia pohybu, sabotáž obrazu, mimoriadna situácia (odpojená sieť IP, konflikt adries, chyba pevného disku atď.), detekcia zmeny scény |
| Metódy prepojení | FTP/NAS/SD karta, notifikácia monitorovacieho centra, e-mail, spustenie nahrávania, zachytenie spusteného nahrávania |
| Zóny činnosti | 1 Stály región pre hlavný prúd, podprúd a tretí prúd |
| Sieť |
| Sieťové rozhranie | 1x RJ45 Ethernet 10/100 Mbps auto-adaptive |
| Sieťové protokoly | TCP/IP, ICMP, DHCP, DNS, HTTP, RTP, RTSP, NTP, IGMP, IPv6, UDP, QoS, FTP, SMTP, UPnP |
| Jednorazový náhľad | až do 6 kanálov |
| Počet používateľov / hostiteľov | - až do 32 používateľov
- 3 úrovne oprávnení: Administrátor, Operátor, Používateľ
|
| Klientsky softvér | VMS-4200, Hik-Connect |
| Podporované webové prehliadače | IE 10, IE 11, Chrome 57.0+, Firefox 52.0+, Edge 89+ |
| Kompatibilita | ONVIF(Profile S, Profile G, Profile T), ISAPI, SDK |
| Všeobecné |
| Vstavaný mikrofon | Áno |
| Vstavaný slot microSD | Áno, microSD karta do 512GB |
| Napájanie | - 12 VDC
- PoE (802.3af, trieda 3)
|
| Odber energie | - 12 VDC, 0.88A, Max: 10.5W
PoE: (802.3af), Max: 12W |
| Materiál | Kov+ Plast |
| Trieda tesnosti | IP67 |
| Teplota prevádzky / Dovolená vlhkosť | - -30 °C do 60 °C
- <95% (bez kondenzácie)
|
| Rozmery | 105 mm × 252 mm |
| Hmotnosť | 750g |
