Podrobný popis

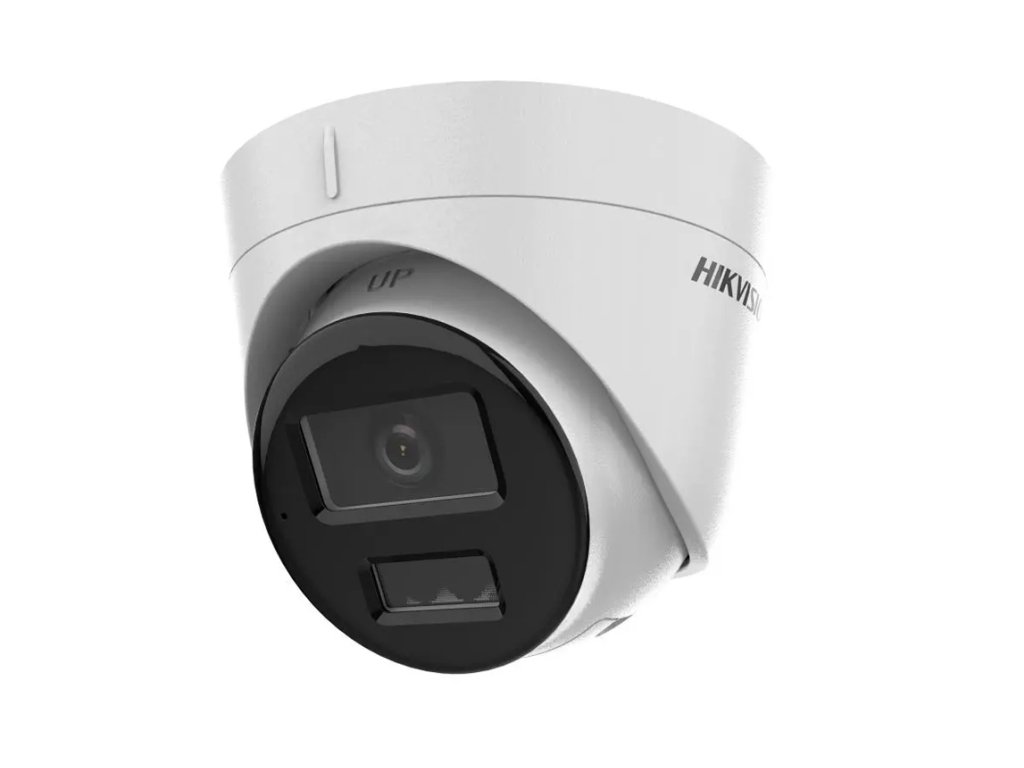

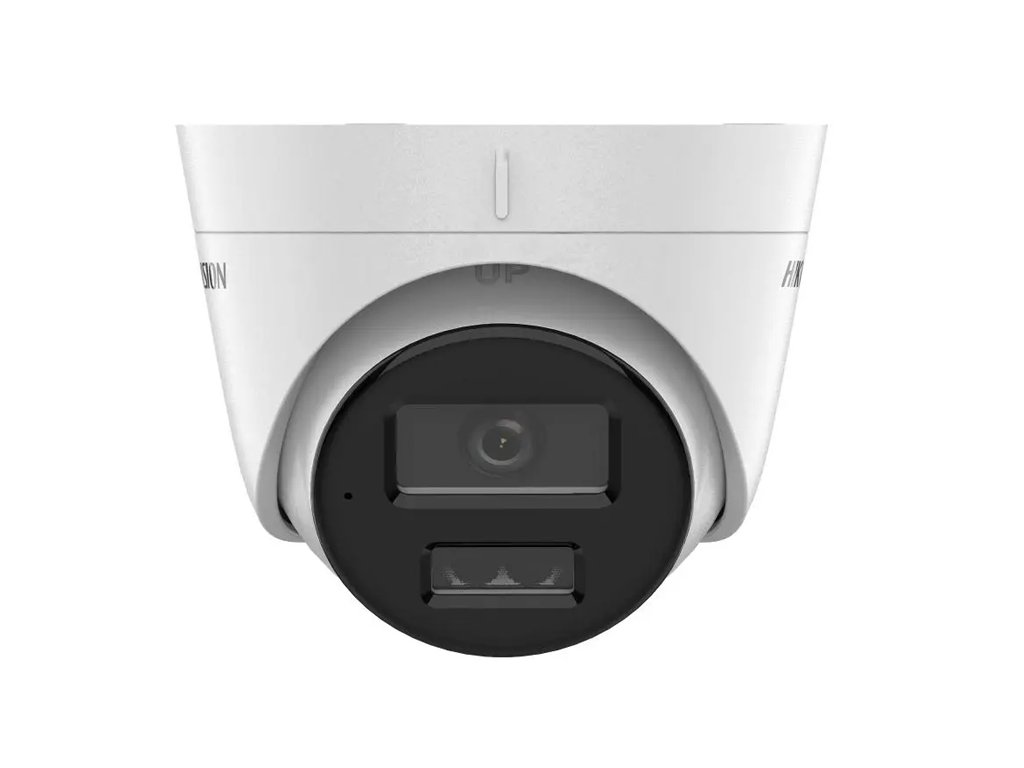

Kamera kopulová IP 4MPx DS-2CD1343G2-LIU - Hikvision
Model DS-2CD1343G2-LIU je vybavený radom inteligentných funkcií kamery televízie v priemysle IP CCTV, určený na aplikácie v náročných inštaláciách monitorovania jednak vnútri a navonok budov. Zariadenie je súčasťou inovatívnej série Smart Hybrid Light, označenej logom značky Hikvision. Kopulová kamera IP DS-2CD1343G2-LIU umožňuje nielen plynulé nahrávanie videa v rozlíšení 4Mpx, ale aj inteligentné filtrovanie alarmov detekcie pohybu vďaka podpore AI (medzi iným klasifikácia objektov človek/vozidlo).
Inovatívna kamera monitorovania IP DS-2CD1343G2-LIU má tiež implementované pokročilé algoritmy kompresie signálu videa. Codeky H.265/H.265+ zabezpečujú možnosť nahrávania a prenosu obrazu v maximálnom rozlíšení 2560×1440p bez nadmerného zaťaženia šírky pásma pripojenia. Napájanie kamery môže byť realizované cez PoE (štandard 802.3af), čo vplýva na ľahkosť a rýchlosť montáže. Kryt kamery sa vyznačuje odolnosťou voči poveternostným podmienkam - vyrobený je v triede tesnosti IP67
Výhodou tohto modelu je vstavaný mikrofón, ktorý umožňuje zachytávať zvuky v oblasti činnosti kamery.
Technické parametre:
- Senor: 1/3" Progressive Scan CMOS
- Rozlíšenie: 2560 × 1440(4Mpx)
- Objektív: 2.8 mm
- Citlivosť: 0,005Lux (0 lux s IR)
- Nočný režim: Áno, v farbe alebo čiernobiely (Smart Hybrid Light)
- IR osvětlení: Áno, dosah do 30 m
- Biele svetlo: Áno, dosah do 30 m
- Kompresia: H.265+ / H.265 / H.264+ / H.264 / MJPEG
- Široký dynamický rozsah: Áno, WDR 120dB
- Vybrané funkcie obrazu: BLC, HLC, 3D DNR
- Vstavaný mikrofón: Áno
- Inteligentná analýza obrazu: Detekcia pohybu, klasifikácia objektu človek/vozidlo
- Diaľkové ovládanie: iVMS-4200, Hik-Connect
- Trieda tesnosti: IP67
- Max. spotreba energie: 6.5W
- Prevádzková teplota: -30...+60 oC
- Rozmery: 110 mm × 89.2 mm
- Napájanie: 12VDC, PoE
- Hmotnosť: 340g
![]()
Obr. 1 Rozmery kamery DS-2CD1343G2-LIU
Tri režimy osvetlenia scény
Plná viditeľnosť počas celého dňa
Kamera DS-2CD1343G2-LIU je model patríci do série zariadení s implementovanou technológiou dvojitého osvetlenia Smart Hybrid Light, vyvinutou inžiniermi a dizajnérmi Hikvision. Zariadenia v tejto kategórii ponúkajú používateľom až 3 rôzne režimy osvetlenia monitorovanej scény.
- Štandardný režim emisie infračerveného svetla (tradičný IR žiarič a čiernobiely obraz).
- Ďalší režim emisie bieleho svetla (osvetlenie scény bielou LED).
- Inteligentný režim hybridný (aktivácia bieleho svetla na základe alarmu alebo detekcie pohybu).
Je potrebné zdôrazniť, že v inteligentnom režime kamera Hikvision DS-2CD1343G2-LIU udržuje zapnutý infračervený žiarič až do momentu detekcie pohybu narušiteľa alebo prekročenia virtuálnej línie. Vtedy nastáva aktivácia režimu emisie bieleho svetla – viditeľného. Takto je zachytený obraz v plnej palete farieb, čo umožňuje zachytiť všetky detaily. Treba tiež poznamenať, že do momentu aktivácie emitera bieleho svetla, kamera DS-2CD1343G2-LIU zostáva diskrétna. Je teda zrejmé, že práve takéto využitie osvetľovača, emitujúceho biele svetlo, pomáha odstrašiť narušiteľov. Biele svetlo môže zastávať aj inú úlohu - je dobrým spôsobom na automatické osvetlenie cesty pre chodcov alebo hostí.
![]()
Obr. 2 Pracovné režimy kamery: farba 24/7, infračervené IR (čiernobiely obraz) a inteligentný režim.
Napájanie cez PoE - Power over Ethernet
Prenos dát + napájanie jedným káblom
Vďaka použitiu modernej technológie Power over Ethernet môže priemyselná kamera DS-2CD1343G2-LIU byť napájaná dvoma spôsobmi.
Štandard PoE umožňuje dodať napájanie tým istým káblom, ktorým sa prenášajú dáta, vrátane video signálu. Napájanie cez PoE, teda počítačovú skrutku UTP, prináša množstvo výhod, ako sú:
- Výrazne skrátený čas inštalácie a zjednodušená štruktúra kabeláže.
- Žiadne ďalšie zásobníky napájania (okrem prípadných adaptérov).
- Veľký dosah, vďaka možnosti práce v móde EXTEND (napájanie PoE do 250 m).
Na využitie potenciálu technológie PoE v kamerách IP DS-2CD1343G2-LIU je potrebný rekordér so switchem PoE alebo špeciálny switch PoE. Možný je aj nákup adaptérov alebo špeciálnych injektorov PoE. Samozrejme, kameru Hikvision je možné napájať aj tradične cez klasickú 12V DC zásuvku.
![]()
Obr. 4 Myšlienka napájania cez PoE
Ovládanie a vzdialené spravovanie
Spojenie cez cloud Hikvision HikConnect
Cloud P2P, teda moderná komunikačná technológia, otvára nové možnosti správy systému monitorovania a jednotlivých kamier, je ďalším charakteristickým znakom, o ktorom stojí za to spomenúť. Kopulové kamery DS-2CD1343G2-LIU majú adaptívne rozhranie Ethernet 10/100 Mbps, cez ktoré, po pripojení k sieti LAN, môžu byť spravované cez:
- Rozhranie WEB v prehliadači – priame pripojenie k akejkoľvek kamere systému Hikvision je hlavná úloha, ktorú vykonáva webové rozhranie. Pohodlná webová aplikácia umožňuje prihlásenie a správu kamier DS-2CD1343G2-LIU bez potreby pripojenia k rekordéru.
- Mobilná aplikácia Hik-Connect – pripravená na používanie na smartfónoch so systémom Android alebo iOS mobilná aplikácia Hik-Connect ponúka množstvo možností: prijímanie notifikácií, správa alebo živý video pohľad. Zároveň použitá technológia cloud P2P eliminuje potrebu používania presmerovania na smerovači.
- Softvér iVMS-4200/HikCentral – na jeho bežné fungovanie je potrebné nainštalovať softvér na počítači s Windows. Programy typu VMS umožňujú medzi iným rýchlu modifikáciu pokročilých funkcií, správu pravidiel detekcie udalostí a nastavenia inteligentnej analýzy videa.
Cloud Hikvision umožňuje nadväzovať bezpečné pripojenia medzi systémom monitorovania IP a používateľským zariadením. Vďaka nemu je možné spravovať celý systém prakticky z akéhokoľvek miesta. Stačí zariadenie s prístupom na internet.
![]()
Efektívna kompresia dát
Codek H.265/ HVEC
Kamery IP od Hikvision, vďaka použitým kodekom H.265, umožňujú prenos vynikajúcej kvality obrazu pri malom zaťažení siete. Štandard H.265, ako nástupca štandardu H.264, zabezpečuje efektívny prenos obrazu v rozlíšení až do 4K bez nadmerného zaťaženia prenosového pripojenia. Použitá technológia HEVC (H.265) vedie k takmer dvojnásobnej úspore pásma. Výhody vyplývajúce z tohto faktu zahŕňajú predĺženie doby archivácie videomateriálu, väčšiu dostupnú priepustnosť pripojenia LAN a predĺženie životnosti diskových nosičov HDD.
Dôležité: režim kompresie v kamere DS-2CD1343G2-LIU môžete voľne prepínať medzi štandardmi H.265 a H.264, čo vám umožňuje pracovať s rekordérmi, ktoré nepodporujú modernú kompresiu HVEC.
![]()
Široký uhol pozorovania
Objektív 2.8mm
Širokouhlový objektív a senzor CMOS s veľkosťou 1/3 palca umožňuje kamere dosiahnuť široký uhol pozorovania - približne 98° horizontálne. Práve širokouhlové modely kamier Hikvision sú najčastejšie používanými zariadeniami IP v inštaláciách televízie v priemysle, vďaka vysokej univerzálnosti.
![]()
Obr. 3 Porovnanie uhlov nahrávania pre rôzne objektívy (pri senzore 1/2.8")
Technická špecifikácia:
| DS-2CD1343G2-LIU |
| Kamera |
| Senzor | 1/3" Progressive Scan CMOS |
| Štandard prenosu | IP |
| Max. rozlíšenie | 2560 x1440(4Mpx) |
| Citlivosť | 0.005 Lux (farba, AGC ON), 0 Lux pri IR |
| Doba uzávierky | 1/3 s do 1/100,000 s |
| Objektív | 2.8mm |
| Uhol nahrávania (horizontálne) | horizontálne FOV 98°, vertikálne FOV: 54°, diagonálne FOV: 114° |
| Rozsah regulácie hlavy | Pan: 0° do 360°, naklonenie: 0° do 75°, otočenie: 0° do 360° |
| Osvetlenie IR a biele svetlo |
| Osvetlenie IR | Áno, dosah do 30m |
| Osvetlenie bieleho svetla | Áno, dosah do 30m |
| Inteligentné doplnkové svetlo | Áno |
| Dĺžka vlny | 850 nm |
| Kompresia obrazu |
| Počet snímok (hlavný prúd) | - 50Hz: 20 fps (2560 × 1440), 25 fps (1920 × 1080, 1280 × 720)
- 60Hz: 20 fps (2560 × 1440), 24 fps (1920 × 1080, 1280 × 720)
|
| Kompresia videa | H.265+/H.264+/H.265/H.264/MJPEG |
| Bitrate videa | 32 Kbps do 8 Mbps |
| Funkcie smart |
| ROI | 1 stály región pre dva prúdy |
| Obraz |
| Funkcie obrazu | BLC, HLC, 3D DNR, ROI |
| Široký dynamický rozsah obrazu | Áno, WDR 120dB |
| Nastavenia obrazu | Saturácia, expozícia, kontrast, ostrosť, AGC, vyváženie bielej |
| Nočný režim | Áno, v farbe alebo čiernobiely (Smart Hybrid Light) |
| Inteligentná analýza obrazu |
| Ochrana obvodu | Detekcia (klasifikácia) ľudí a vozidiel |
| Základné funkcie | Detekcia pohybu, sabotáž obrazu, výnimočná situácia (odpojená sieť IP, konflikt adries, chyba pevného disku a pod.), detekcia zmeny scény |
| Metódy prepojenia | FTP/NAS/Memória, oznámenie centra monitorovania, e-mail, spúšťať nahrávanie, zachytávať spúšťané nahrávanie |
| Zóny činnosti | 1 Stály región pre hlavný prúd, podprúd a tretí prúd |
| Sieť |
| Sieťové rozhranie | 1x RJ45 Ethernet 10/100 Mbps self-adaptive |
| Sieťové protokoly | TCP/IP, ICMP, DHCP, DNS, HTTP, RTP, RTSP, NTP, IGMP, IPv6, UDP, QoS, FTP, SMTP |
| Zároveň zobrazenie | do 6 kanálov |
| Počet používateľov / hostiteľov | - do 32 používateľov
- 3 úrovne oprávnení: Administrátor, Operátor, Používateľ
|
| Klientský softvér | VMS-4200, Hik-Connect |
| Podporované webové prehliadače | IE 10, IE 11, Chrome 57.0+, Firefox 52.0+, Edge 89+ |
| Kompatibilita | ONVIF(Profile S, Profile T), ISAPI, SDK |
| Všeobecné |
| Vstavaný mikrofón | Áno |
| Napájanie | - 12 VDC
- PoE (802.3af, trieda 3)
|
| Spotreba energie | - 12 VDC, 0.4A, Max: 5W
PoE: (802.3af), Max: 6.5W |
| Materiál | Kov + Plast |
| Trieda tesnosti | IP67 |
| Teplota práce / Dovoľovaná vlhkosť | - -30 °C do 60 °C
- <95% (bez kondenzácie)
|
| Rozmery | 110 mm × 89.2 mm |
| Hmotnosť | 340g |
