Podrobný popis

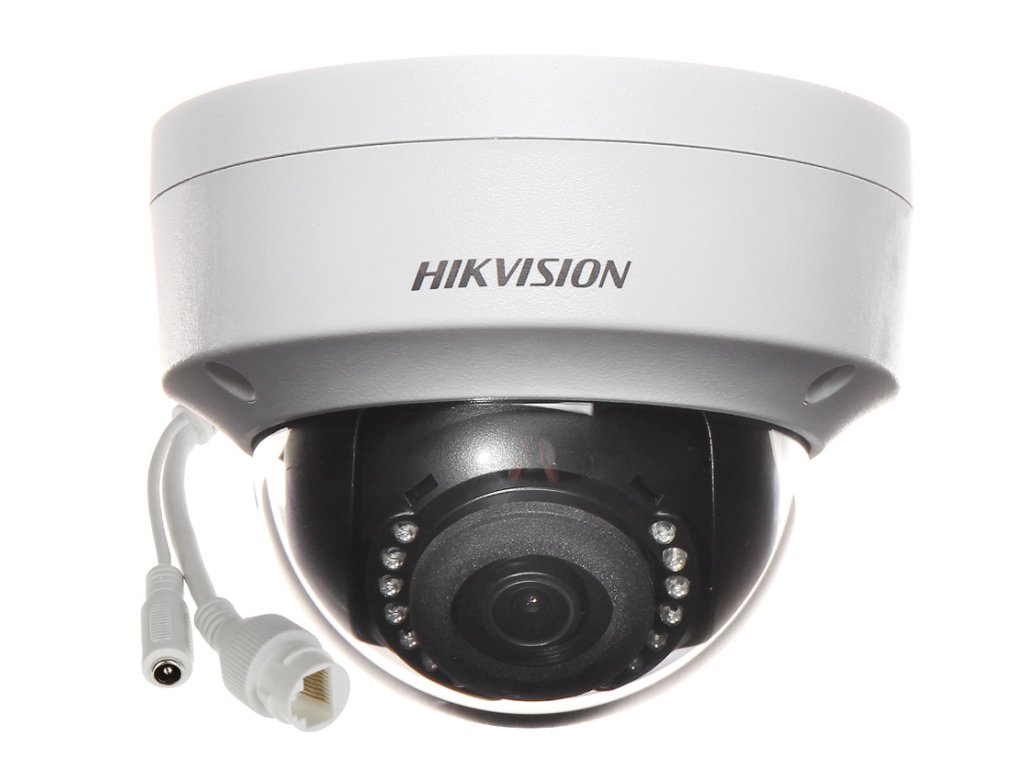

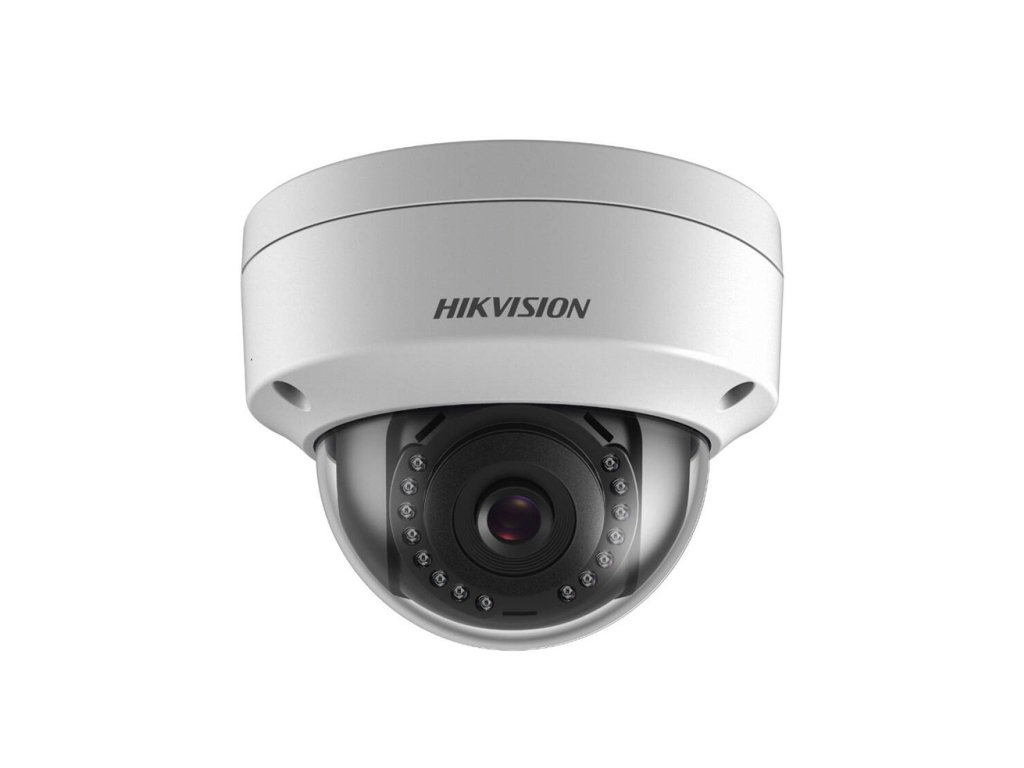

IP kamera DS-2CD1123G0E-I - HIKVISION
Tento model je kamera pracujúca v systéme IP s pevnou ohniskovou vzdialenosťou 2.8 mm. Má snímač 1/2.8” 2Mpx, ktorý pracuje v rozlíšení (1920x1080px). Kompresia dát zariadenia funguje v štandarde H.265+ alebo H.264+, taktiež je možné použiť štandardnú kompresiu H.264 za účelom zachovania kompatibility s inými zariadeniami. Funkcia D-WDR zlepšujúca dynamiku kamery odhaľuje viac detailov z kontrastného pozorovacieho plánu. Zariadenie má tiež zabudovaný IR LED osvetľovač s dosahom až do 30m. Kryt kamery bol vyrobený v štandarde IP67. Aby bola kamera chránená pred vandalizmom, bola navyše uzavretá v zosilnenej polykabónovej a hliníkovej krytine IK10. Kamera je napájaná napätím 12V DC alebo cez PoE (802.3af).
Technické parametre:
- Snímač obrazu: 1/2.8'' progressive scan CMOS
- Rozlíšenie: 2 Mpx
- Objektív: 2.8 mm
- Vybrané funkcie: BLC, DWDR
- Vandalodolná: Áno
- Video kompresia: H.264, H.264+, H.265, H.265+
- IR osvetľovač: 30m
- Trieda tesnosti: IP67
- Rozmery: 111 x 82.4
- Napájanie: 12V DC, PoE

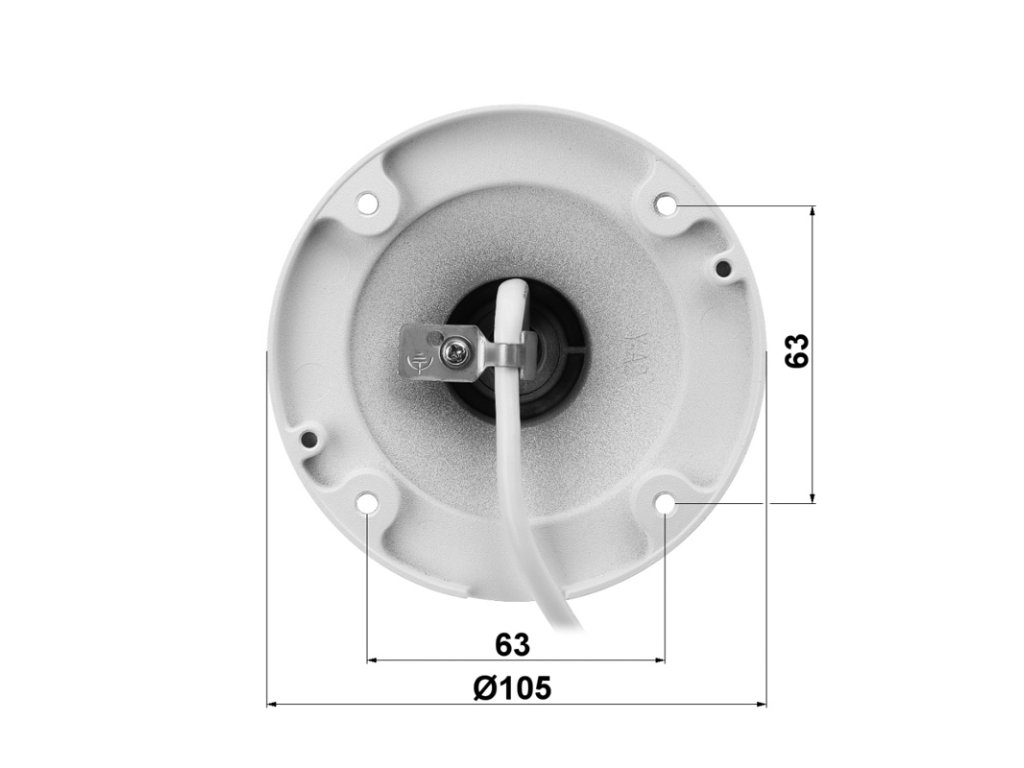

Obr. 1 Rozmery kamery DS-2CD1123G0E-I
Široký uhol nahrávania
Objektív 2.8mmm
Použitý snímač CMOS v kamere o veľkosti 1/2.8 palca a objektív s pevnou ohniskovou vzdialenosťou 2.8mm umožňujú dosiahnuť široký uhol pozorovania až do cca 100° horizontálne. Taký široký uhol pozorovania znamená, že prezentovaná kamera je ideálna na realizáciu prehľadu a nahrávania celku udalostí v oblasti monitorovaného objektu.
Modely so širokým uhlom, s fixným objektívom 2.8mm sú najčastejšie používanými verziami kamier v inštaláciách priemyselnej televízie, vďaka univerzálnosti a vysokej kvalite dodávaného video materiálu.
Obr. 2 Porovnanie uhlov nahrávania pre rôzne objektívy (so senzorom 1/2.8")

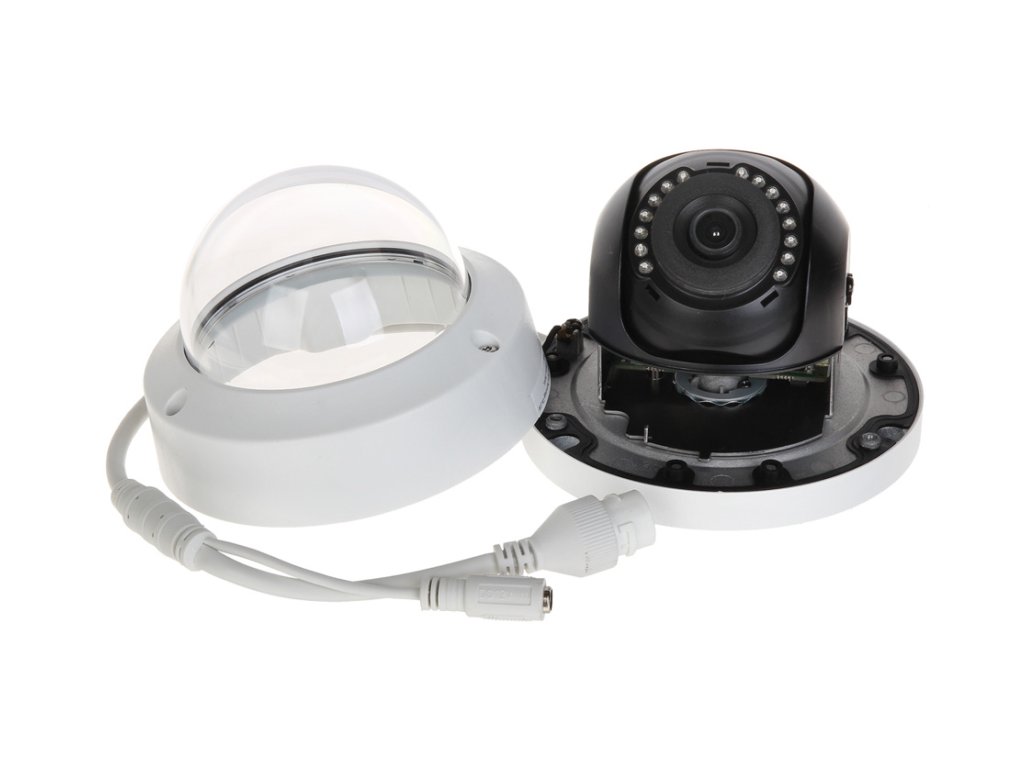

Vandalodolný kryt
Trieda odolnosti IK10
Kryt zariadenia bol vyrobený z odolného polykarbonátu mechanickej odolnosti IK10, čo robí celú konštrukciu odolnou voči nárazom energie až do 20J (napr. úder kladivom o hmotnosti 5kg z výšky 0.4m). Táto vlastnosť je obzvlášť dôležitá v prípade montáže kamery na miestach, kde existuje riziko vzniku vandalizmu. Najčastejšími lokalitami, kde sa kamera používa, sú zastávky, stanice, podchody a verejné športové objekty.
Napájanie cez PoE
Prenos dát a napájanie jedným káblom
Priemyselná kamera DS-2CD1123G0E-I môže byť napájaná dvoma spôsobmi - klasicky cez konektor 12VDC a priamo cez UTP kábel pomocou technológie Power over Ethernet (PoE). Napájanie cez PoE môže byť realizované priamo cez PoE Switch alebo PoE Injector. K výhodám používania štandardu PoE patrí:
- zjednodušená štruktúra kabeláže skracujúca čas a náklady na inštaláciu
- nie je potrebné inštalovať dodatočné napájacie zdroje
- možnosť napájania kamier na vzdialenosť až do 250m (režim EXTEND)
Diaľková konfigurácia a prevádzka
Pripojenie P2P cez cloud
Na realizáciu pripojenia k sieti kamera používa štandardný Ethernet (self-adaptive) rozhranie s rýchlosťou 10/100 Mbps. Toto pripojenie umožňuje konfiguráciu práce, modifikáciu obrazových parametrov, živý náhľad a prehrávanie záznamov (kamery so slotom na microSD). Realizácia samotného pripojenia môže byť realizovaná na troch rôznych platformách:
- program iVMS-4200 a iVMS-5200 - dedikovaný softvér na správu video monitoringu, umožňujúci pokročilé úpravy celého systému a správu parametrov detekcie udalostí a inteligentnej analýzy obrazu
- web prehliadač - umožňuje rýchle nadviazanie spojenia pomocou IP adresy kamery, poskytujúc prístup k plnej funkčnosti zariadenia. Pre systémy Hikvision sa odporúča používanie internetového prehliadača Internet Explorer.
- mobilná aplikácia Hik-Connect - mobilná platforma pre systémy Android a iOS, ktorá umožňuje živý náhľad, prehrávanie záznamov a prijímanie oznámení o udalostiach v rámci systému. Platforma Hik-Connect používa pripojenie cez cloud, čo eliminuje potrebu preposielania portov na smerovači
Využitie cloudu na nadviazanie spojení medzi systémom a používateľom umožňuje prístup a konfiguráciu kamery z akéhokoľvek miesta s prístupom k internetu - nielen na mobilných zariadeniach, ale aj stolových (PC, Laptop).
Efektívna dátová kompresia
Kodek H.265/ HVEC
Nové modely sieťových kamier od Hikvision používajú efektívny kodek HEVC (ang. High Efficiency Video Coding), označovaný v oblasti systémov priemyselnej televízie ako H.265. Tento štandard bol vytvorený ako odpoveď na potrebu prenosu vysoko rozlíšených videomateriálov (4K) bez nadmerného zaťaženia prenosovej linky. V porovnaní s predchádzajúcim štandardom H.264, nová technológia umožňuje takmer dvojnásobnú úsporu pásma, čo v systémoch CCTV vedie k predĺženiu času archívácie materiálu na disku, zvýšeniu dostupnej priepustnosti siete a predĺženiu životnosti dátových nosičov. Čo viac, rozdiel v kvalite videomateriálu pri kompresii H.265, v porovnaní s verziou H.264, je prakticky zanedbateľný.
Dôležité: režim kompresie v kamere DS-2CD1123G0E-I možno ľubovoľne prepínať medzi H.265 a H.264, čo jej umožňuje pracovať s rekordérmi nepodporujúcimi kompresiu HVEC.
Technická špecifikácia:
| DS-2CD1123G0E-I |
| Kamera |
| Snímač | 1/2.8" CMOS Progressive Scan |
| Prenosový štandard | IP |
| Max. rozlíšenie | 2Mpx @1920x1080 |
| Citlivosť | 0.028Lux @ (F2.0, AGC ON), 0 Lux pri IR |
| Čas uzávierky | 1/3 s až 1/100,000 s |
| Režim slow shutter | podporovaný |
| Auto-Iris | N/A |
| Focus | N/A |
| Objektív | 2.8 mm (voliteľne 4mm) |
| Uhol nahrávania (horizontálne) | horizontálne FOV 114.8°, vertikálne FOV 62°, diagonálne FOV 135.4° |
| Rozsah nastavenia hlavy | Pan: 0° až 355°, Tilt: 0° až 70° |
| IR osvetľovač |
| Dosah IR | do 30m |
| Dĺžka vlny IR | 850 nm |
| Kompresia obrazu |
| Kompresia videa | - Hlavný stream: H.265+/ H.265/ H.264+/H.264
- Pomocný stream: H.265/H.264/MJPEG
|
| H.264 | Základný profil / Hlavný profil / Vysoký profil |
| H.264+ | Hlavný stream |
| H.265 | Hlavný profil |
| H.265+ | Hlavný stream |
| Bitrate videa | 32 Kbps až 8 Mbps |
| Smart funkcie |
| ROI | 1 fixná oblasť pre dva streamy |
| Obraz |
| Hlavný stream - max. počet snímok | - 50Hz: 25fps (1920 × 1080, 1280 × 960, 1280 × 720)
- 60Hz: 30fps (1920 × 1080, 1280 × 960, 1280 × 720)
|
| Pomocný stream - max. počet snímok | - 50Hz: 25fps (640 × 480, 640 × 360, 320 × 240)
- 60Hz: 30fps (640 × 480, 640 × 360, 320 × 240)
|
| Funkcie obrazu | BLC, 3D-DNR, D-WDR |
| Nastavenia obrazu | Sýtosť, expozícia, kontrast, ostrosť, AGC, vyváženie bielej |
| Režim deň/noc | automatické / manuálne prepínanie |
| Sieť |
| Sieťové rozhranie | 1x RJ45 Ethernet 10/100 Mbps self-adaptive |
| Sieťové protokoly | TCP/IP, ICMP, HTTP, HTTPS, FTP, DHCP, DNS, DDNS, RTP, RTSP, RTCP, NTP, UPnP, SMTP, IGMP, 802.1X, QoS, IPv6, UDP, Bonjour, ONVIF |
| Vybrané funkcie | Anti-flicker, heartbeat, zrkadlo, ochrana hesla, maska súkromia, vodotlač |
| Simultánny náhľad | až 6 kanálov |
| Alarmové volanie | Detekcia pohybu, video sabotáž, neautorizované prihlásenie |
| Počet používateľov / hostov | - až 32 používateľov
- 3 úrovne povolení: Administrátor, Operátor, Používateľ
|
| Klientský softvér | iVMS-4200 (lite), Hik-Connect, iVMS-5200 |
| Podporované WEB prehliadače | IE8+, Chrome 31.0-44, Firefox 30.0-51, Safari 8.0+ |
| Všeobecné |
| Napájanie | - 12 VDC
- PoE (802.3af, trieda 3)
|
| Spotreba energie | - 12 VDC, 0.4A, Max: 5W
PoE: (802.3af, 36V do 57V), 0.2A do 0.13A, Max: 7W |
| Materiál | kov + polykarbonát |
| Trieda tesnosti | IP67 |
| Trieda mechanickej odolnosti | IK10 - vandalodolná |
| Prevádzková teplota / Povolená vlhkosť | - -30 °C do 50 °C
- <95% (bez kondenzácie)
|
| Rozmery | 111 mm × 82.4 mm |
| Váha | 400g |
| Záruka | 36 mesiacov |
