Podrobný popis

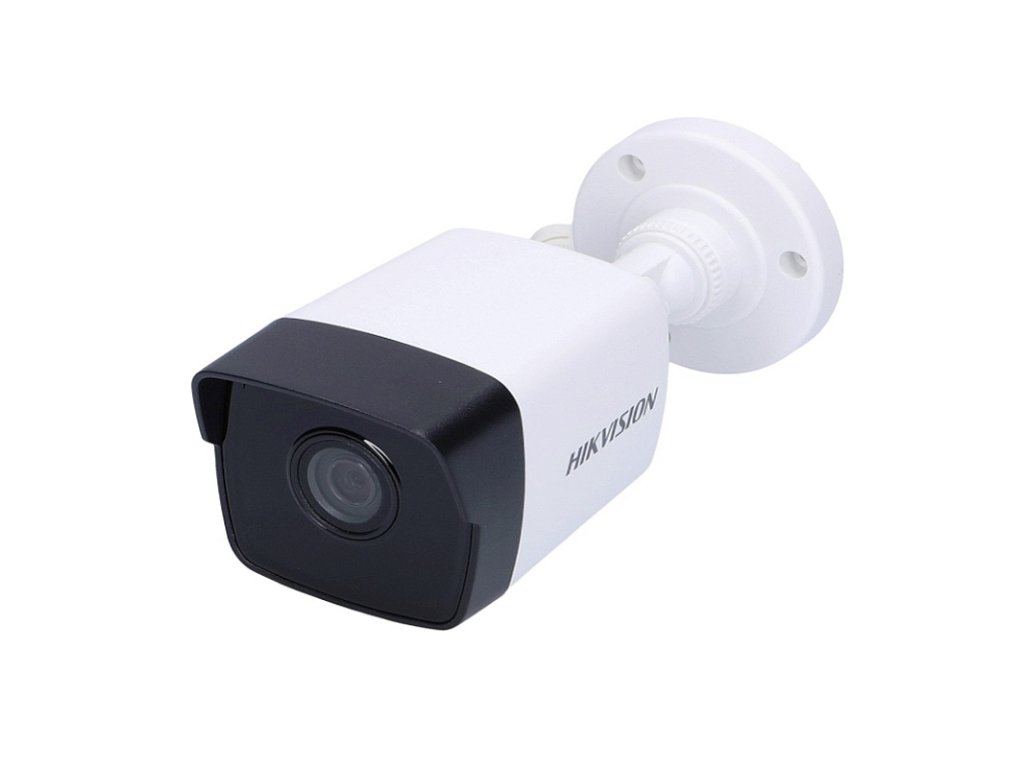

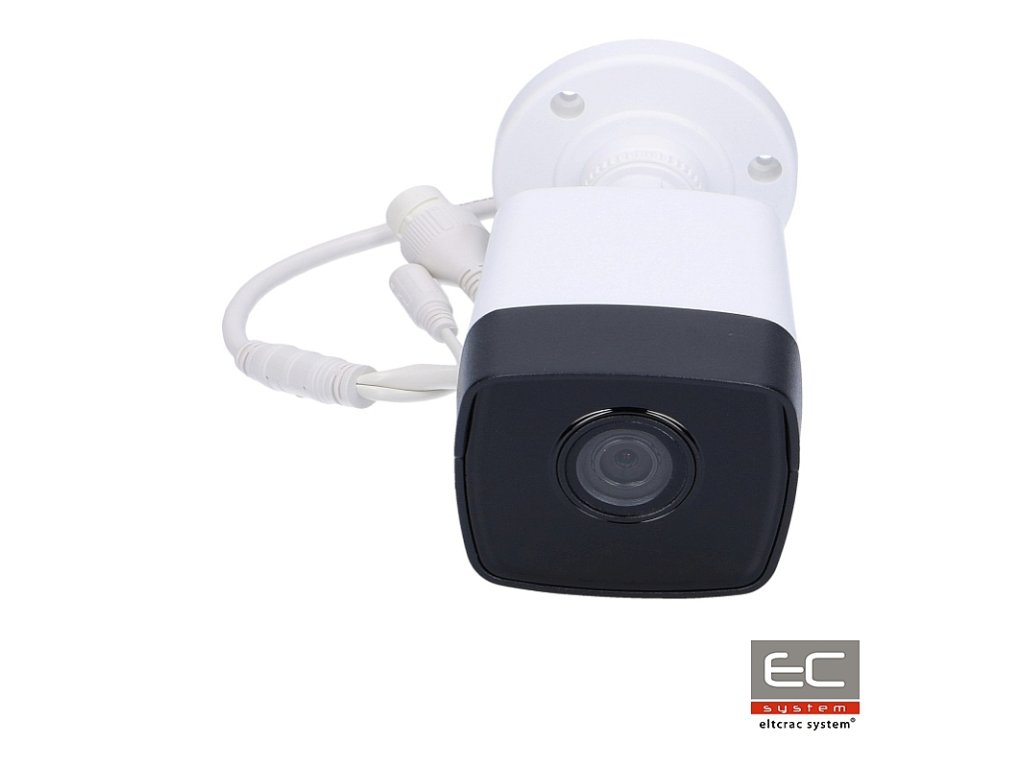

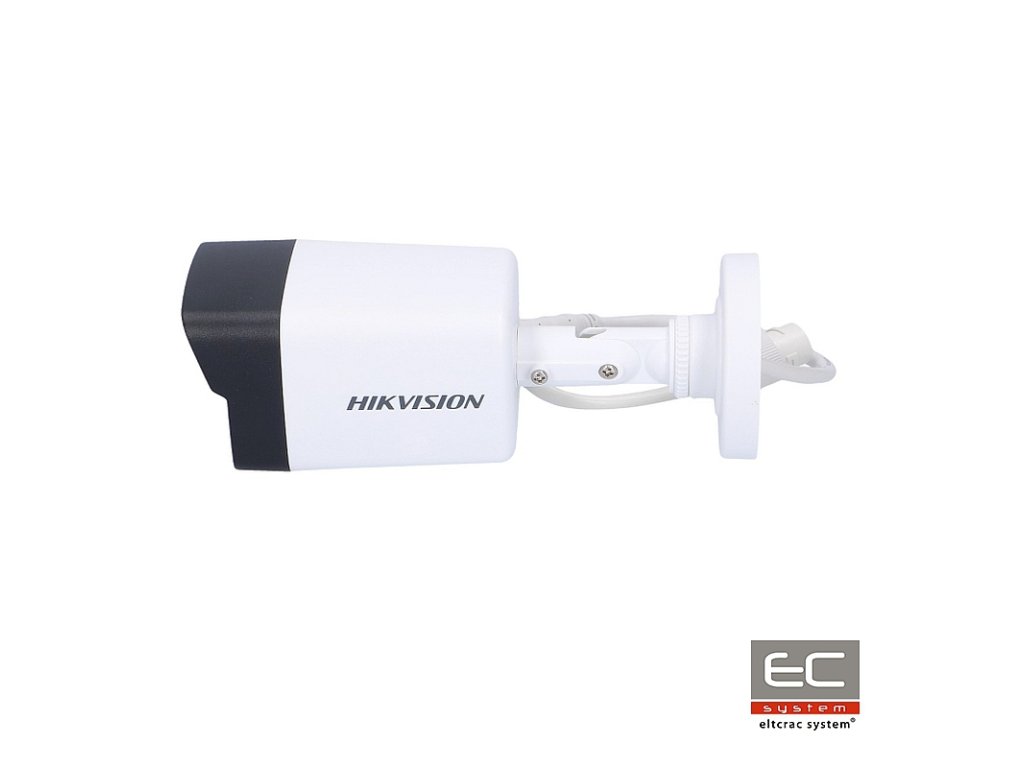

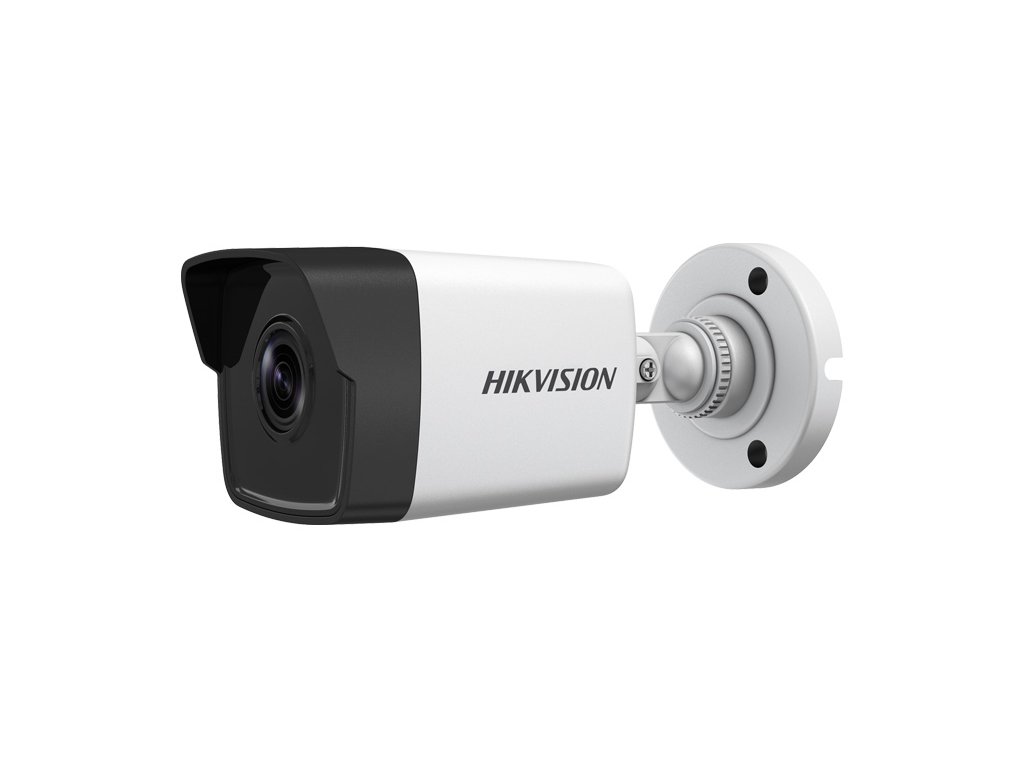

IP tubová kamera DS-2CD1023G0E-I - HIKVISION

---

Tento model je kamerou pracujúcou v systéme IP s pevným objektívom 2,8 mm. Má snímač 1/2.8” 2Mpx, ktorý pracuje v rozlíšení (1920x1080px). Kompresia dát zariadenia funguje v štandarde H.265+ alebo H.264+, je možné tiež použiť štandardnú kompresiu H.264 na zachovanie kompatibility s inými zariadeniami. Funkcia D-WDR zlepšujúca dynamiku kamery poskytuje viac detailov z kontrastného pozorovacieho plánu. Zariadenie má tiež integrovaný IR LED iluminátor s dosahom až 30m. Kryt kamery je vytvorený podľa štandardu IP67. Kamera je napájaná napätím 12V DC alebo cez PoE (802.3af, trieda 3).

Technické parametre:

• Snímač obrazu: 1/2.8'' progressive scan CMOS
• Rozlíšenie: 2Mpx
• Objektív: 2.8mm
• Vybrané funkcie: BLC, D-WDR, 3D-DNR, HLC, ROI
• Video kompresia: H.265, H.265+
• IR iluminátor: 30m
• Stupeň ochrany: IP66
• Rozmery: 69.1 x 66 x 172.7
• Napájanie: 12V DC, PoE

Obr. 1 Rozmery kamery DS-2CD1023G0E-I

---

Široký uhol nahrávania

Objektív 2.8mm

Použitý CMOS snímač v kamere veľkosti 1/2.8 palca a objektív s pevnou ohniskovou vzdialenosťou 2.8mm umožňujú dosiahnuť širokého uhla pozorovania až približne 100° horizontálne. Takýto široký uhol pozorovania činí prezentovanú kameru ideálnou pre sledovanie a nahrávanie všetkých udalostí v rámci monitorovaného objektu.

Modely so širokým uhlom, vybavené objektívom s pevnou ohniskovou vzdialenosťou 2.8mm, sú najčastejšie používané verzie kamier v inštaláciách priemyselnej televízie, vzhľadom na univerzálnosť a vysokú kvalitu dodávaného video materiálu.

Obr. 2 Porovnanie uhlov nahrávania pre rôzne objektívy (pri snímači 1/2.8")

---

Plná viditeľnosť v noci

Technológia EXIR

Kamery z novej série Hikvision majú integrované infračervené iluminátory umožňujúce efektívne nahrávanie obrazu aj v podmienkach úplného nedostatku osvetlenia v okolí. Navyše, IR iluminátory boli vyrobené v technológii EXIR, dosahujúc rozloženie osvetlenia scény charakteru obdĺžnika - to znamená, že EXIR iluminátory osvetľujú scénu oveľa rovnomernejšie než štandardné iluminátory, čo sa premieta do zvýšenia úrovne viditeľnosti detailov na nahrávanom obraze.

Ďalšou výhodou iluminátorov v kamerách Hikvision je použitie

čierneho skla (tzv. Black Glass), ktoré účinne skrýva infračervené diódy a zvyšuje estetické hodnoty kamery.

Obr. 3 Tradičný IR iluminátor (ľavý), EXIR iluminátor (pravý)

---

Napájanie cez PoE

Prenos dát a napájanie jedným káblom

Priemyselná kamera

DS-2CD1023G0E-I môže byť napájaná dvoma spôsobmi - klasicky cez konektor 12VDC a priamo cez krútenú dvojlinku UTP využitím technológie Power over Ethernet (PoE). Napájanie cez PoE môže byť realizované priamo cez PoE Switch alebo PoE Injector. Medzi výhody použitia štandardu PoE patrí:

skrátenie času a nákladov na inštaláciu vďaka zjednodušenej štruktúre kabeláže
odstránenie potreby inštalácie ďalších zdrojov napájania
možnosť napájania kamier na vzdialenosť až
• do 250m (režim EXTEND)

---

Vzdialená konfigurácia a obsluha

P2P pripojenie cez cloud

Na inicializáciu pripojenia k sieti kamera používa štandardné rozhranie Ethernet (self-adaptive) s rýchlosťou 10/100 Mbps. Toto pripojenie umožňuje konfiguráciu práce, úpravu parametrov obrazu a pohľad naživo a prehrávanie záznamov (kamery s microSD slotom). Samotná realizácia pripojenia môže byť vykonaná na troch rôznych platformách:

• program iVMS-4200 a iVMS-5200 - dedikovaný softvér na správu vizuálneho monitorovania, umožňujúci pokročilé modifikácie celého systému a správu parametrov detekcie udalostí a inteligentnej analýzy obrazu
• webový prehliadač WEB - umožňuje rýchle naviazanie pripojenia použitím IP adresy kamery, poskytujúci prístup k plnej funkcionalite zariadenia. Pri systémoch Hikvision sa odporúča používanie prehliadača Internet Explorer.
• mobilná aplikácia Hik-Connect - mobilná platforma pre systémy Android a iOS, poskytujúca možnosť pohľadu naživo, prehrávania záznamov a prijímania oznámení o udalostiach v rámci systému. Platforma Hik-Connect využíva spojenie cez cloud, čo eliminuje potrebu presmerovania portov na smerovači

Využitie cloud na naviazanie spojení medzi systémom a užívateľom umožňuje prístup a konfiguráciu kamery z akéhokoľvek miesta s prístupom na internet - či už na mobilných zariadeniach, tak i stacionárnych (PC, Laptop).

---

Efektívna kompresia dát

Kodek H.265/ HVEC

Nové modely sieťových kamier od Hikvision využívajú efektívny kodek

HEVC (ang. High Efficiency Video Coding), označovaný v priemyselných televíznych systémoch ako H.265. Tento štandard bol vytvorený v reakcii na potrebu prenosu vysokorozlíšených video materiálov (4K) bez nadmerného zaťaženia prenosového pásma. V porovnaní s predchádzajúcim štandardom H.264, nová technológia umožňuje takmer dvojnásobnú úsporu pásma, čo v CCTV systémoch znamená predĺženie času archivácie materiálu na disku, zvýšenie dostupnej šírky_priepustnosti sietového pripojenia a predĺženie životnosti dátových nosičov. Navyše, rozdiel v kvalite video materiálu v kompresii H.265, v porovnaní s verziou H.264 je prakticky nepozorovateľný.

Dôležité: režim kompresie v kamere DS-2CD1023G0E-I môže byť voľne prepínaný medzi H.265 a H.264, čo jej umožňuje pracovať s rekordérmi nepodporujúcimi kompresiu HVEC.

---

Technická špecifikácia:

DS-2CD1023G0E-I1/2.8" CMOS Progressive ScanIP2Mpx @1920x10800.01 Lux (farba, AGC ON), 0.028Lux @ (F2.0, AGC ON), 0 Lux pri IR1/3 s do 1/100,000 shorizontálne FOV 114.8°, vertikálne FOV 62°, uhlopriečne FOV 135.5°Pan: 0° až 360°, Tilt: 0° až 180°IR iluminátorIR dosahdo 30mObrazová kompresiaInteligentné funkcie1 pevná oblasť pre dva prúdy Obraz D-WDRSaturácia, expozícia, kontrast, ostrosť, AGC, vyváženie bielejautomatické / manuálne prepínanieSieť1x RJ45 Ethernet 10/100 Mbps self-adaptiveTCP/IP, ICMP, HTTP, HTTPS, FTP, DHCP, DNS, DDNS, RTP, RTSP, RTCP, NTP, UPnP, SMTP, IGMP, 802.1X, QoS, IPv6, UDP, Bonjour, Anti-flicker, heartbeat, zrkadlo, ochrana hesla, maska súkromia, vodotlačdo 6 kanálovDetekcia pohybu, video sabotáž, neoprávnené prihlásenieiVMS-4200 (lite), Hik-Connect, iVMS-5200IE8+, Chrome 31.0-44, Firefox 30.0-51, Safari 8.0+Všeobecnékov + polykarbonátIP67 70 mm × 172.7 mm280g36 mesiacov

Snímač
Štandard prenosu
Max. rozlíšenie
Citlivosť
Čas uzávierky
Režim pomalej uzávierky podporovaný
Auto-Iris N/A
Focus N/A
Objektív	2.8 mm (voliteľne 4/6mm)
Uhol nahrávania (horizontálne)
Rozsah nastavenia hlavy
Dĺžka IR vlny 850 nm
Video kompresia	Hlavný prúd: H.265+/ H.265/ H.264+/H.264 Vedľajší prúd: H.265/H.264/MJPEG
H.264	Základný profil/ Hlavný profil/ Vysoký profil
H.264+	Hlavný prúd
H.265	Hlavný profil
H.265+	Hlavný prúd
Bitrate videa	32 Kbps až 8 Mbps
ROI
Hlavný prúd - max. počet snímok	50Hz: 25fps (1920 × 1080, 1280 × 960, 1280 × 720) 60Hz: 30fps (1920 × 1080, 1280 × 960, 1280 × 720)
Vedľajší prúd - max. počet snímok	50Hz: 25fps (640 × 480, 640 × 360, 320 × 240) 60Hz: 30fps (640 × 480, 640 × 360, 320 × 240)
Funkcie obrazu BLC, 3D-DNR,
Nastavenia obrazu
Režim deň/noc
Sieťové rozhranie
Sieťové protokoly	ONVIF
Vybrané funkcie
Simultánny náhľad
Alarmové vyvolanie
Počet užívateľov / hostiteľov	do 32 užívateľov 3 úrovne práv: Administrator, Operator, Užívateľ
Klientske softvér
Podporované webové prehliadače
Napájanie	12 VDC PoE (802.3af, trieda 3)
Spotreba energie	12 VDC, 0.4A, Max: 5W PoE: (802.3af, 36V až 57V), 0.2A až 0.13A, Max: 7W
Materiál
Stupeň ochrany
Trieda mechanickej odolnosti	IK10 - odolný voči vandalizmu
Pracovná teplota / prípustná vlhkosť	-30 °C až 50 °C <95% (bez kondenzácie)
Rozmery
Hmotnosť
Záruka
