BCS-V-TIP72VSR4-ITC - IP tubová kamera 2Mpx, 2.8-12 mm, IR40m, ARTR, Ai - BCS View

Podrobný popis

Kamera tubová BCS-V-TIP72VSR4-ITC - BCS View

Model BCS-V-TIP72VSR4-ITC je kamera fungujúca v systéme IP s variabilným objektívom 2.8-12mm. Kamera má snímač 1/1.8” 2Mpx PS CMOS s funkciou automatického rozpoznávania poznávacích značiek, ktorý pracuje v rozlíšení 1920×1080p. Kompresia údajov zariadenia funguje podľa štandardu H.265 / H.265+ / H.264 / H.264+ / MJPEG. Funkcia WDR 140dB zlepšujúca dynamiku kamery poskytuje viac detailov z kontrastného pozorovacieho plánu. Zariadenie má tiež zabudovaný IR žiarič s dosahom až do 40m.

Telo kamery bolo vyrobené podľa štandardu IP67, čo jej zaručuje úplnú ochranu pred vnikaním prachu a vodou. Kamera je napájaná napätím 12V DC alebo cez PoE (802.3af).

Technické parametre:

• Snímač 1/1.8" 2Mpx PS CMOS ARTR
• Rozlíšenie: 1920 x 1080
• Kompresia obrazu: H.265 / H.265+ / H.264 / H.264+ / MJPEG
• Variabilný objektív: 2,8mm- 12mm
• IR žiarič: Áno, dosah do 40m
• Obrazové funkcie: AGC, AES, AWB, BLC, HLC, ROI, 3DNR
• Široký dynamický rozsah obrazu: Áno, WDR 140dB
• ARTR: Áno, automatické rozpoznávanie tabuliek
• Funkcie Ai : rozpoznávanie objektov, perimetrálna ochrana
• Vstup / výstup alarmu: 1/1
• RS485: Áno
• BNC: Áno
• Obsluha: WEB Server, NVR, CMS (BCS Manager), mobilná aplikácia BCS (iOS, android), P2P

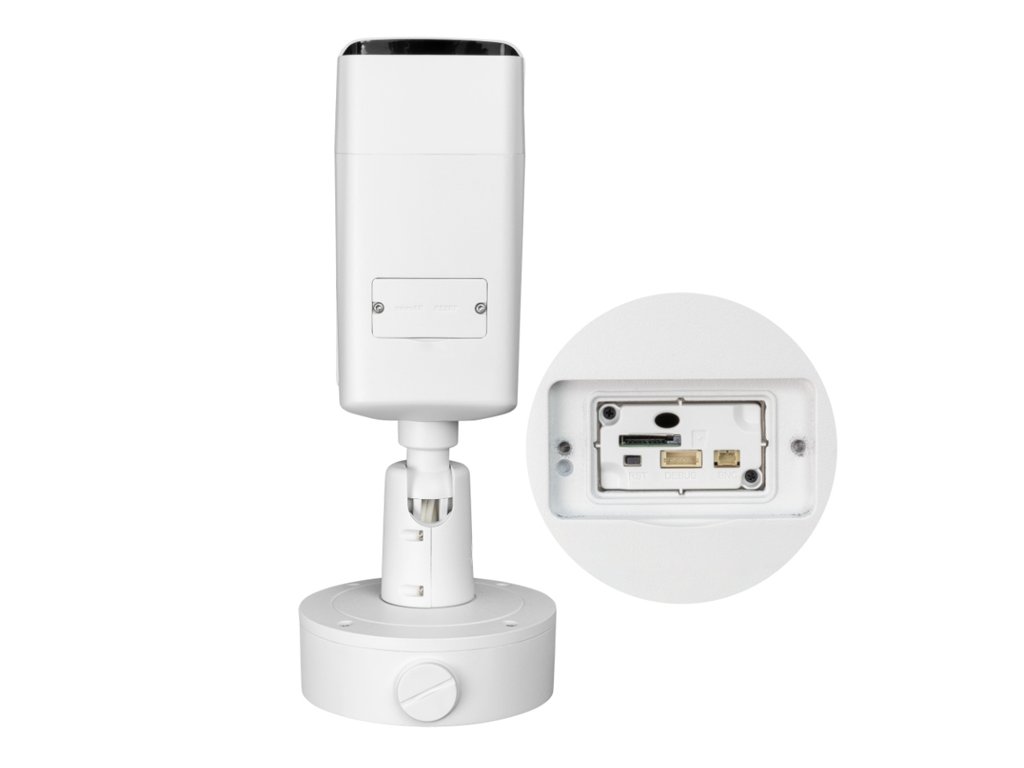

• Slot pre microSD kartu: Áno, karta do 256GB
• Trieda ochrany: IP67
• Trieda mechanickej odolnosti: IK10
• Prevádzková teplota: -30°C ~ +60°C
• Napájanie: 12V DC alebo PoE
• Rozmery: 144×332mm
• Hmotnosť: 1.9 kg

Regulovateľný uhol nahrávania

Variabilný objektív 2.8-12mm

Použitý snímač CMOS v kamere BCS s rozmerom 1/1.8" palca a variabilný objektív 2.8-12mm umožňujú získať regulovateľný uhol pozorovania od cca 103.3°-38.6°. Taká konštrukcia optiky kamery robí tento model ideálnym na zobrazovanie celého diania v oblasti sledovanej scény. Zároveň vďaka vysokému rozlíšeniu matricy - 1920 x 1080p - zariadenie poskytuje veľmi dobré zobrazenie detailov a možnosť podrobnej analýzy obsahu nahrávok pomocou 16-násobného digitálneho zoomu.

Obr. 3 Porovnanie uhlov nahrávania pre rôzne objektívy (pri snímači 1/2.8")

Napájanie cez PoE

Prenos údajov a napájania jedným káblom

Priemyselná kamera BCS-V-TIP72VSR4-ITC, rovnako ako väčšina moderných IP kamier, využíva dva spôsoby napájania - klasicky cez zásuvku 12V DC a priamo cez UTP kábel s využitím technológie Power over Ethernet (PoE). Napájanie cez PoE môže byť realizované priamo cez switch alebo injektor PoE.

Medzi výhody, ktoré vyplývajú z použitia štandardu PoE, patrí:

• skrátený čas a znižené náklady na inštaláciu vďaka zjednodušené štruktúre kabeláže
• absencia potreby inštalácie dodatočných napájačov
• možnosť napájania kamier na vzdialenosť až do 250m (režim EXTEND)

Obr. 4 Princíp fungovania napájania PoE

Účinná kompresia dát

Štandard H.265/ HVEC

Nové modely sieťových kamier BCS Line využívajú na kompresiu video materiálu efektívny kodek HEVC (ang. High Efficiency Video Coding), označovaný v priemysle systémov priemyselného videa ako H.265. Tento štandard bol vytvorený ako odpoveď na potrebu prenosu video materiálov s vysokým rozlíšením (4K) bez nadmerného zaťaženia prenosovej linky. V porovnaní s predchádzajúcim štandardom H.264 nová technológia umožňuje takmer dvojnásobnú úsporu pásma, čo v systémoch CCTV vedie k predĺženiu doby archivácie materiálu na disku, zvýšeniu dostupnej priepustnosti siete a predĺženiu životnosti dátových nosičov. Navyše, rozdiel kvality video materiálu pri kompresii H.265, v porovnaní s verziou H.264, je prakticky nepostrehnuteľný.

Obr. 5 Rozdiely medzi účinnosťou kompresie H.265 a H.254

Dôležité: režim kompresie v kamere BCS-V-TIP72VSR4-ITC je možné voľne prepínať medzi H.265 a H.264, čo umožňuje jej prácu s rekordérmi, ktoré nepodporujú kompresiu HVEC.

Diaľkové ovládanie a živý náhľad

Pripojenie P2P a VMS

Realizácia pripojenia do siete v kamere je možná prostredníctvom zabudovaného Ethernetového rozhrania (self-adaptive). Toto pripojenie umožňuje konfiguráciu práce, úpravu parametrov obrazu a živý náhľad a prehrávanie nahrávok (kamery so slotom microSD) z úrovne rozhrania WEB Server'a, špeciálneho programu typu VMS alebo mobilnej aplikácie na zariadeniach so systémom Android alebo iOS. Séria BCS Line využíva na diaľkové pripojenie nasledujúce platformy:

• Program VMS; BCS Manager alebo Smart PSS - špeciálny softvér na správu vizuálneho monitorovania, ktorý umožňuje pokročilé úpravy celého systému, synchrónne prehrávanie nahrávok a správu parametrov detekcie udalostí a inteligentnej analýzy obrazu.
• Webový prehliadač WEB - umožňuje rýchle nadviazanie spojenia pomocou IP adresy zariadenia, poskytujúc prístup ku všetkým funkciám zariadenia. Pre systémy BCS sa odporúča používanie prehliadača Internet Explorer, ktorý podporuje tzv. plugin Active-X, nevyhnutný na získanie video streamu z kamery.
• Mobilná aplikácia BCS - mobilná platforma pre systémy Android a iOS, ktorá umožňuje živý náhľad, prehrávanie nahrávok a prijímanie oznámení o udalostiach v rámci systému. Mobilná platforma BCS využíva pripojenie cez cloud P2P, čo eliminuje potrebu preposielania IP adries na routeri.

Dôležitou vlastnosťou kamier BCS zo série Line je kompatibilita s otvoreným protokolom ONVIF, umožňujúcim prepojenie kamier s rekordérmi NVR a programami VMS iných výrobcov.
