BCS-U-TIP65VSR4-Ai2 - IP tubová kamera 5Mpx, 2.7-13.5mm, NDAA, SkyLight, Ai - BCS Ultra

Podrobný popis

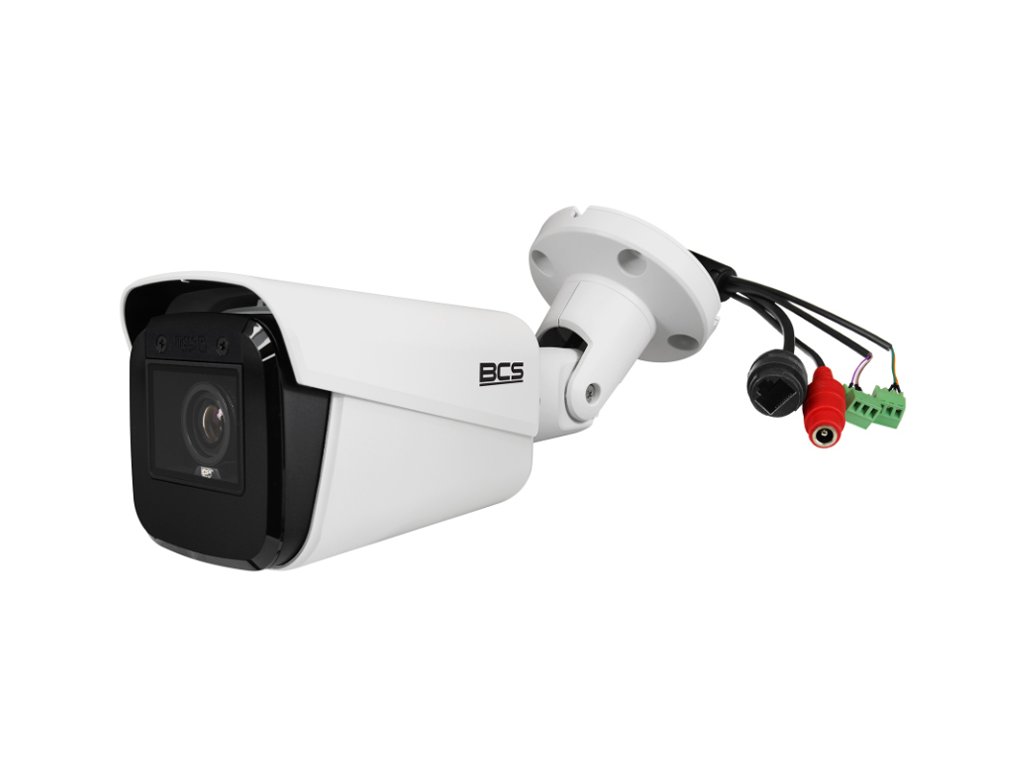

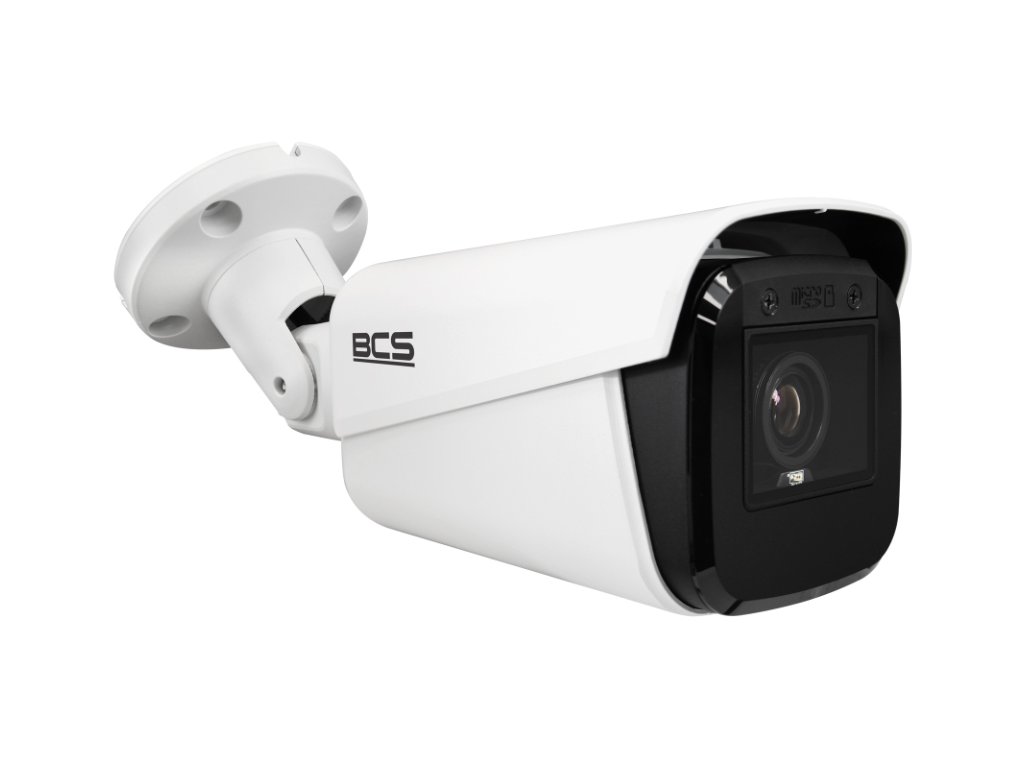

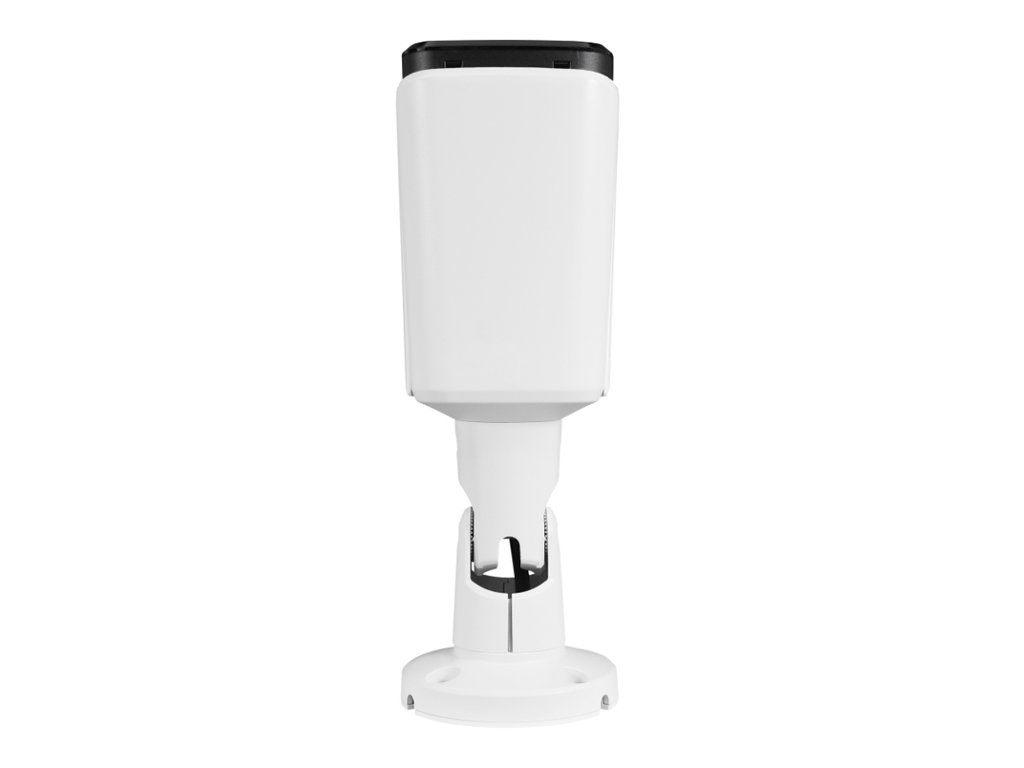

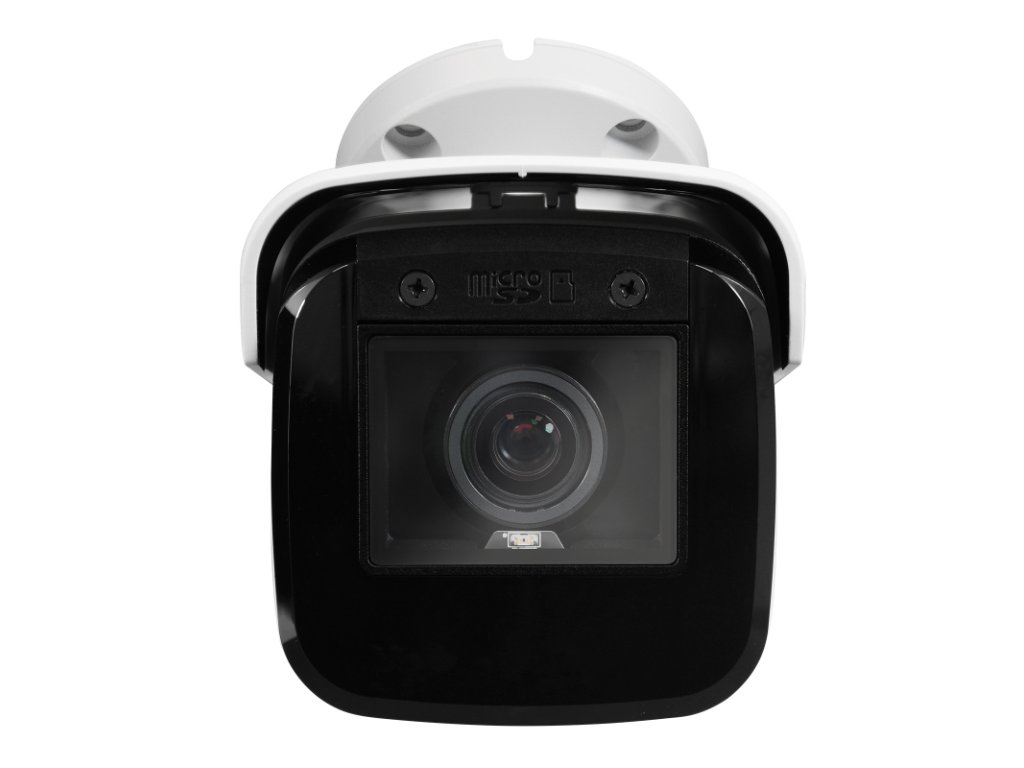

IP tubová kamera BCS-U-TIP65VSR4-Ai2 - BCS Ultra

Model BCS-U-TIP65VSR4-Ai2 je kamera z najnovšej série Ultra spoločnosti BCS , fungujúca v systéme IP s variabilným ohniskom 2.7-13.5mm. Kamera má snímač 1/2.8” CMOS, ktorý pracuje v rozlíšení 2952×1944(5Mpx). Kompresia dát zariadenia funguje v štandarde H.265+ / H.265 / H.264+ / H.264 / MJPEG. Funkcia WDR 120dB zlepšujúca dynamiku kamery získava väčšie množstvo detailov z kontrastného pozorovacieho plánu.

Zariadenie má tiež zabudovaný IR reflektor IR s dosahom do 40m. Telo kamery bolo navrhnuté v štandarde IP67, čo zaisťuje jej úplnú ochranu pred prienikom prachu a ochranu pred vniknutím vody, ako aj IK10 , ktorá chráni kameru pred mechanickým poškodením. Kamera je napájaná napätím 12V DC alebo cez PoE(802.3af).

Veľkým prínosom tejto série je súlad so zákonom NDAA(National Defense Authorization Act).

Technické parametre:

• Snímač 1/2.8" CMOS
• Rozlíšenie: 2592×1944(5Mpx)
• Kompresia obrazu: H.265 / H.265+ / H.264 / H.264+ / MJPEG
• Variabilný objektív: 2.7-13.5mm

• IR osvetľovač: Áno, dosah do 40m
• Obrazové funkcie: AGC, AES, AWB, Defog
• Funkcia rozširenej dynamiky: Áno, WDR 120dB
• Inteligentné funkcie Ai: Vniknutie do oblasti, prekročenie čiary, detekcia tváre
• Audio vstup/výstup: 1/1
• Alarm vstup/výstup: 1/1
• Podpora: Web Service, CMS BCS Manager (Windows/Linux/MAC), Mobilná aplikácia(iOS, android)
• Kompatibilita: ONVIF, NDAA
• SkyLight: Áno
• Slot pre microSD: Áno, karta do 512GB
• Odolnosť: IP67
• Odolnosť voči mechanickým poškodeniam: IK10
• Prevádzková teplota: -40°C do +55°C
• Napájanie: 12V DC alebo PoE(802.3af)
• Zabudované vykurovanie: Áno
• Príkon: max 12W
• Rozmery: 89.3×89.3×277.6mm
• Hmotnosť: 1.29 kg

Regulovateľný uhol nahrávania

Variabilný objektív 2.7-13.5mm

Použitý snímač CMOS v kamere BCS Ultra s rozmerom 1/2.8" palca a objektív s variabilnou ohniskovou vzdialenosťou 2.7-13.5mm umožňuje získať regulovaný pozorovací uhol od cca 30.4° do cca 101.2° horizontálne. Takáto konštrukcia optiky kamery zabezpečuje, že tento model je ideálny na zaznamenávanie celkových udalostí v rámci pozorovanej scény. Zároveň, vďaka vysokej rozlíšení senzora - 2592 x 1944p - zariadenie zaisťuje veľmi dobré vykreslenie detailov a možnosť podrobnej analýzy obsahu nahrávok prostredníctvom 5-násobného optického zoomu.

Obr. 3 Porovnanie uhol nahrávania pre rôzne objektívy (s filtrami 1/2.8")

Napájanie cez PoE

Prenos dát a napájanie jedným káblom

Priemyselná kamera BCS-U-TIP65VSR4-Ai2, ako väčšina moderných IP kamier, využíva štyri spôsoby napájania - klasicky cez zásuvku 12V DC a priamo cez UTP kábel s použitím technológie Power over Ethernet (PoE). Napájanie cez PoE sa môže realizovať priamo cez switch alebo injektor PoE.

K výhodám plynúcim z použitia štandardu PoE patrí:

• skrátenie času a zniženie nákladov na inštaláciu vďaka zjednodušené štruktúre kabeláže
• žiadna potreba inštalácie ďalších napájacích zdrojov
• možnosť napájania kamier na vzdialenosť až do 250m (EXTEND režim)

Obr. 4 Zásada fungovania PoE napájania

Účinná kompresia dát

Štandard H.265/ HVEC

Nové modely sieťových kamier BCS Ultra využívajú na kompresiu video materiálu účinný kodek HEVC (ang. High Efficiency Video Coding), označovaný v oblasti priemyselných televíznych systémov ako H.265. Tento štandard bol vytvorený v reakcii na potrebu prenosu video materiálov vysokého rozlíšenia (4K) bez nadmerného zaťaženia prenosového kanála. V porovnaní s predchádzajúcim štandardom H.264 nová technológia umožňuje takmer dvojnásobné úspory šírky pásma, čo v systémoch CCTV monitorovania vedie k predĺženiu archivačnej doby materiálu na disku, zvýšeniu dostupnej šírky pásma sieťového spojenia a predĺženiu životnosti dátových nosičov. Navyše, rozdiel v kvalite video materiálu pri kompresii H.265 v porovnaní s verziou H.264 je prakticky neviditeľný.

Obr. 5 Rozdiely medzi účinnosťou kompresie H.265 a H.264

Dôležité: Režim kompresie v kamere BCS-U-TIP65VSR4-Ai2 je možné voľne prepínať medzi H.265 a H.264, čo jej umožňuje pracovať s rekordérmi, ktoré nepodporujú kompresiu H.265.

Diaľkové ovládanie a prehľad

P2P a VMS pripojenie

Realizácia pripojenia k sieti v kamere je možná prostredníctvom zabudovaného Ethernetového spojenia (self-adaptive). Toto pripojenie umožňuje konfiguráciu prevádzky, modifikáciu parametrov obrazu, ako aj živý prehľad a prehrávanie nahrávok (kamery so slotom pre microSD) z úrovne rozhrania WEB Server'a, špeciálneho programu typu VMS alebo mobilnej aplikácie pre zariadenia so systémom Android alebo iOS. Séria BCS Line využíva na vzdialené pripojenie nasledujúce platformy:

• Program VMS; BCS Manager alebo Smart PSS - špeciálne softvér na riadenie videomonitoringu, ktorý umožňuje pokročilé úpravy celého systému, synchronizované prehrávanie nahrávok a správu parametrov detekcie udalostí a inteligentnej analýzy obrazu.
• Webový prehliadač - umožňuje rýchle pripojenie použitím IP adresy zariadenia, zabezpečujúc prístup k plnej funkčnosti zariadenia. Pre systémy BCS sa odporúča používať prehliadač Internet Explorer, ktorý podporuje plugin Active-X, potrebný na získanie video prúdu z kamery.
• Mobilná aplikácia BCS - mobilná platforma pre systémy Android a iOS, umožňujúca živý prehľad, prehrávanie nahrávok a prijímanie oznámení o udalostiach v rámci systému. Mobilná platforma BCS využíva pripojenie cez cloud P2P, čo eliminuje potrebu preposielania IP adresy na routeri.

Dôležitou črtou kamier BCS zo série Line je kompatibilita s otvoreným protokolom ONVIF, umožňujúcim pripojenie kamier s rekordérmi NVR a VMS programami iných výrobcov.
