BCS-U-FIP55FWR2 - IP fisheye kamera 5Mpx, 1,5mm, IR 20m, mikrofón - BCS Ultra

Podrobný popis

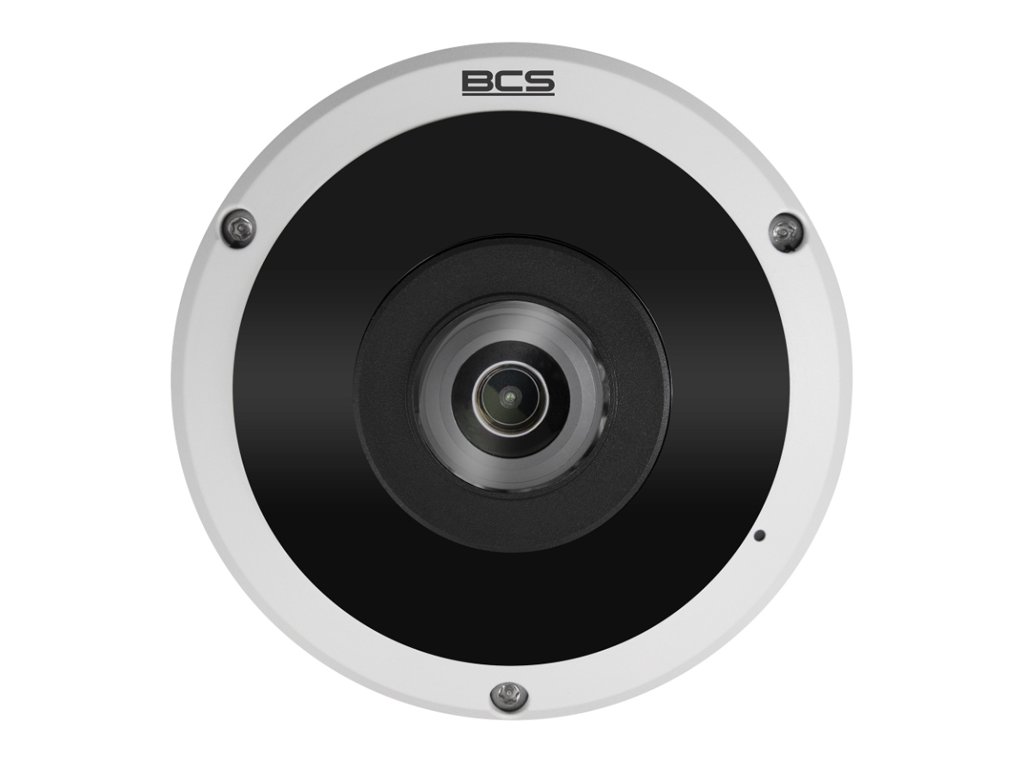

IP Fisheye kamera BCS-U-FIP55FWR2 - BCS Ultra

Model BCS-U-FIP55FWR2 je fisheye kamera pracujúca v systéme IP s pevným ohniskom 1.5mm. Kamera disponuje snímačom 1/1.8” CMOS, ktorý pracuje v rozlíšení 2560×2048(5Mpx). Kompresia dát zariadenia funguje v štandarde H.265+ / H.265 / H.264+ / H.264 / MJPEG. Funkcia WDR 120dB zlepšujúca dynamiku kamery extrahuje väčšie množstvo detailov z kontrastného pozorovacieho plánu.

Zariadenie má tiež zabudovaný IR žiarič z dosahom do 20m. Kamera je napájaná napätím 12V DC alebo prostredníctvom PoE(802.3af).

Technické parametre:

• Snímač 1/1.8" CMOS
• Rozlíšenie: 2560×2048(5Mpx)
• Kompresia obrazu: H.265+ / H.265 / H.264+ / H.264 / MJPEG
• Pevné ohnisko: 1.5mm

• IR osvetlenie: Áno, dosah do 20m
• Funkcie obrazu: AGC, AWB
• Funkcia rozšírenej dynamiky: Áno, WDR 120dB
• Zabudovaný mikrofón: Áno
• Audio vstup/výstup: 1/1
• Alarmový vstup/výstup: 1/1
• Podpora: Web Service, CMS BCS Manager (Windows/Linux/MAC), Mobilná aplikácia(iOS, android)
• Kompatibilita: ONVIF, NDAA
• Slot microSD: Áno, karta do 512GB
• Prevádzková teplota: -30°C do +50°C
• Napájanie: 12V DC / PoE(802.3af)
• Rozmery: 135×56.9mm
• Hmotnosť: 0.67 kg

Široký uhol nahrávania

Objektív 1.5mm

Použitý snímač CMOS vo veľkosti 1/1.8" palca a objektív s pevným ohniskom 1.6mm umožňuje získať nastaviteľný uhol pozorovania od približne 180°. Takáto konštrukcia optiky kamery spôsobuje, že prezentovaný model je ideálny na realizáciu prehľadu všetkých udalostí v rámci pozorovanej scény. Zároveň vďaka vysokej rozlíšení matice - 2560 x 2560p - zariadenie poskytuje veľmi dobré zobrazenie detailov a možnosť podrobnej analýzy obsahu nahrávok.

Obr. 3 Porovnanie uhlov nahrávania pre rôzne objektívy (pri snímači 1/2.8")

Napájanie prostredníctvom PoE

Prenos dát a napájania jedným káblom

Priemyselná kamera BCS-U-FIP55FWR2, ako väčšina moderných IP kamier, využíva štyri spôsoby napájania - klasicky cez zásuvku 12V DC a priamo cez krútenú dvojicu UTP s využitím technológie Power over Ethernet (PoE). Napájanie prostredníctvom PoE môže byť realizované priamo cez switch alebo injector PoE.

Medzi výhody, ktoré plynnú z využitia štandardu PoE, patrí:

• skrátený čas a znižené náklady na inštaláciu vďaka zjednodušenej štruktúre káblovania
• žiadna potreba inštalovať dodatočné napájacie zdroje
• možnosť napájania kamier na vzdialenosť až do 250m (režim EXTEND)

Obr. 4 Princíp fungovania napájania PoE

Účinná kompresia dát

Štandard H.265/ HVEC

Nové modely sieťových kamier BCS Ultra používajú na kompresiu video materiálu účinný kodek HEVC (eng. High Efficiency Video Coding), označovaný v oblasti priemyselných televíznych systémov ako H.265. Tento štandard bol vytvorený v reakcii na potrebu prenosu materiálov v vysokom rozlíšení (4K) bez nadmerného zaťaženia prenosovej linky. V porovnaní s predchádzajúcim štandardom H.264 nová technológia umožňuje takmer dvojnásobné úspory šírky pásma, čo v systémoch CCTV znamená predĺženie času archivácie materiálu na disku, zvýšenie dostupnej šírky pásma sieťovej linky a predĺženie životnosti nosičov dát. Navyše, rozdiel v kvalite video materiálu pri kompresii H.265 v porovnaní s verziou H.264, je prakticky nezaznamenateľný.

Obr. 5 Rozdiely medzi výkonnosťou kompresie H.265 a H.254

Dôležité: režim kompresie v kamere BCS-U-FIP55FWR2 sa môže voľne prepínať medzi H.265 a H.264, čo jej umožňuje pracovať s rekordérmi, ktoré nepodporujú kompresiu HVEC.

Diaľkové ovládanie a náhľad

Spojenie P2P a VMS

Realizácia pripojenia k sieti v kamere je možná prostredníctvom zabudovanej ethernetovej prémiovej linky (self-adaptive). Toto pripojenie umožňuje konfiguráciu práce, úpravu parametrov obrazu a náhľad v reálnom čase a prehrávanie nahrávok (kamery so slotom microSD) z úrovne rozhrania WEB Server'a, dedicovaného softvéru typu VMS alebo mobilnej aplikácie na zariadenia so systémom Android alebo iOS. Séria BCS Line využíva na vzdialené pripojenie nasledujúce platformy:

• Program VMS; BCS Manager alebo Smart PSS - dedicovaný softvér na spravovanie monitorovania obrazu, ktorý umožňuje pokročilé úpravy celého systému, synchronizované prehrávanie nahrávok a správu parametrov detekcie udalostí a inteligentnej analýzy obrazu.
• Webový prehliadač WEB - umožňuje rýchle nadviazanie spojenia s využitím IP adresy zariadenia, zabezpečuje prístup k plnej funkčnosti zariadenia. Pre systémy BCS sa odporúča používať prehliadač Internet Explorer, podporujúci tzv. plugin Active-X, potrebný na získanie video streamu z kamery.
• Mobilná aplikácia BCS - mobilná platforma pre systémy Android a iOS, umožňujúca náhľad v reálnom čase, prehrávanie nahrávok a prijímanie upozornení na udalosti v rámci systému. Mobilná platforma BCS používa pripojenie cez cloud P2P, čo eliminuje potrebu preposielania IP adries na routeri.

Dôležitou vlastnosťou kamier BCS zo série Ultra je kompatibilita s otvoreným protokolom ONVIF, ktorý umožňuje pripojenie kamier k rekordérom NVR a softvérom VMS iných výrobcov.

Technická špecifikácia:
