Podrobný popis

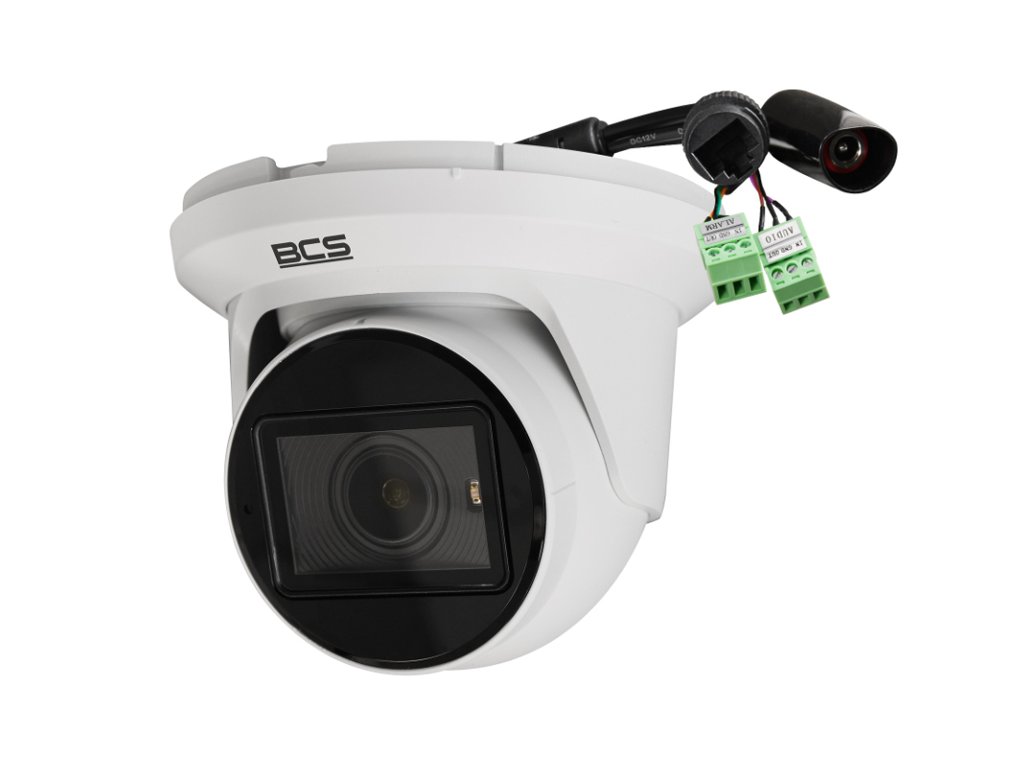

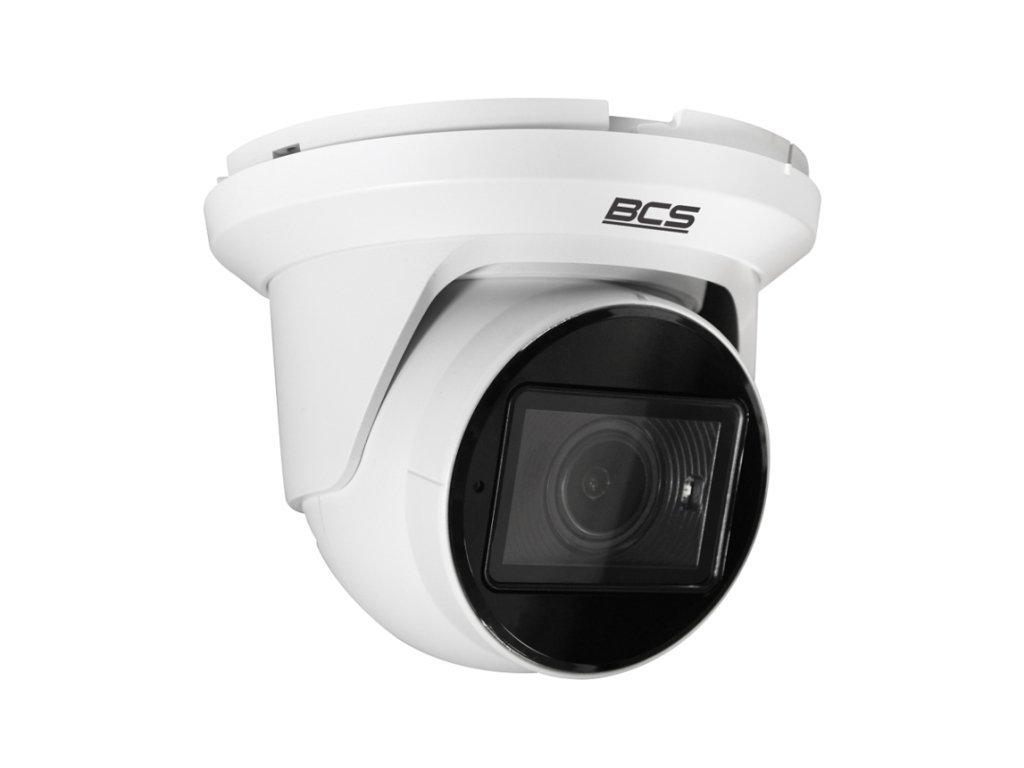

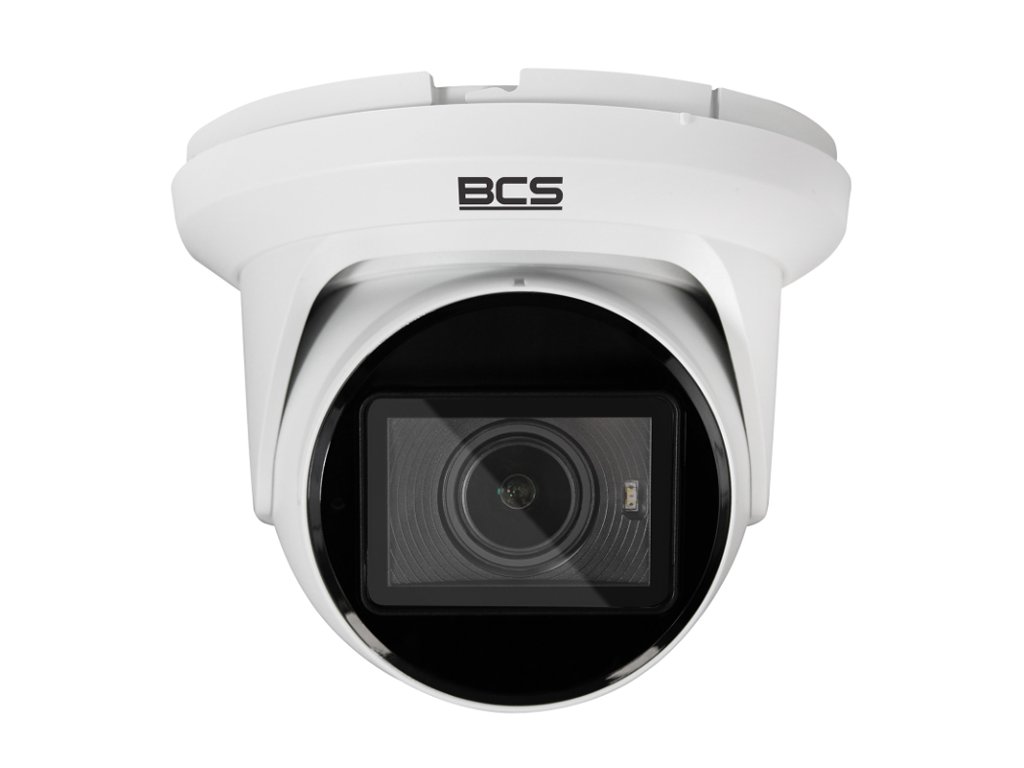

Kamera kopulová IP BCS-U-EIP65VSR5-Ai2 - BCS Ultra

Model BCS-U-EIP65VSR5-Ai2 je kamerou z najnovšej série Ultra firmy BCS , fungujúcou v systéme IP s objektívom so zoomom 3.2-10.5mm. Kamera má snímač 1/2.8” CMOS, ktorý pracuje v rozlíšení 2592×1944(5Mpx). Kompresia dát zariadenia funguje v štandardoch H.265+ / H.265 / H.264+ / H.264 / MJPEG. Funkcia WDR 120dB zlepšujúca dynamiku kamery zachytáva viac detailov z kontrastného plánu sledovania.

Zariadenie má tiež zabudovaný infračervený žiarič IR s dosahom až do 50m. Kryt kamery je vyrobený v štandarde IP67, čo jej zaručuje úplnú ochranu pred prenikaním prachu a ochranu pred prenikaním vody, a IK10 , ktorá chráni kameru pred mechanickým poškodením. Kamera je napájaná napätím 12V DC alebo cez PoE(802.3af).

Veľkým prínosom tejto série je súlad so zákonom NDAA(National Defense Authorization Act).

Technické parametre:

• Snímač 1/2.8" CMOS
• Rozlíšenie: 2592×1944(5Mpx)
• Kompresia obrazu: H.265 / H.265+ / H.264 / H.264+ / MJPEG
• Objektív so zoomom: 3.2-10.5mm

• IR žiarič: Áno, dosah do 50m
• Funkcie obrazu: AGC, AWB, Defog
• Funkcia rozšírenej dynamiky: Áno, WDR 120dB
• Vybrané inteligentné funkcie Ai: Vniknutie do oblasti, prekročenie čiary, klasifikácia objektu človek/vozidlo
• Audio vstup/výstup: 1/1
• Alarm vstup/výstup: 1/1
• Zabudovaný mikrofón: Áno
• Podpora: Web Service, CMS BCS Manager (Windows/Linux/MAC), Mobilná aplikácia(iOS, android)
• Súlad: ONVIF, NDAA
• SkyLight: Áno
• Slot microSD: Áno, karta do 512GB
• Stupeň utiahnutia: IP67
• Stupeň mechanickej odolnosti: IK10
• Zabudovaný ohrievač: Áno
• Pracovná teplota: -40°C do +55°C
• Napájanie: 12V DC alebo PoE(802.3af)
• Zabudovaný ohrievač: Áno
• Spotreba energie: max 13.2W
• Rozmery: 135×98.5mm
• Hmotnosť: 0.83 kg

Regulovaný uhol nahrávania

Objektív so zoomom 3.2-10.5mm

Snímač CMOS použitý v kamere BCS Ultra s rozmerom 1/2.8" palca a objektív so variabilnou ohniskovou vzdialenosťou 3.2-10.5mm umožňuje dosiahnuť regulovaný uhol pozorovania od približne 28.2° do približne 98.9° v horizontálnom smere. Takáto konštrukcia optiky kamery robí daný model ideálnym na realizáciu prehľadu všetkých udalostí v rámci sledovanej scény. Zároveň vďaka vysokej rozlíšení snímača - 2592 x 1944p - zariadenie zabezpečuje veľmi dobré zobrazenie detailov a možnosť podrobnej analýzy obsahu záznamov prostredníctvom 3-násobného optického zoomu.

Obr. 3 Porovnanie uhol nahrávania pre rôzne objektívy (pri snímači 1/2.8")

Napájanie cez PoE

Prenos dát a napájania jedným káblom

Priemyselná kamera BCS-U-EIP65VSR5-Ai2, ako väčšina moderných IP kamier, využíva štyri spôsoby napájania - klasicky cez zásuvku 12V DC a priamo cez krútenú dvojlinku UTP s využitím technológie Power over Ethernet (PoE). Napájanie cez PoE môže byť realizované priamo cez switch alebo PoE injektor.

Medzi výhody využitia štandardu PoE patrí:

• skrátený čas a znižené náklady na inštaláciu vďaka zjednodušenej štruktúre kabeláže
• absencia potreby inštalovať ďalšie napájacie zdroje
• možnosť napájania kamier na vzdialenosť až až 250m (režim EXTEND)

Obr. 4 Zásada fungovania napájania PoE

Účinná kompresia dát

Štandard H.265/ HVEC

Nové modely sieťových kamier BCS Ultra používajú na kompresiu video materiálu účinný kodek HEVC (ang. High Efficiency Video Coding), označovaný v oblasti priemyselného videa ako H.265. Tento štandard bol vytvorený na reakciu na potrebu prenosu video materiálov s vysokým rozlíšením (4K) bez nadmerného zaťaženia prenášaného prenosového kanála. V porovnaní s predchádzajúcim štandardom H.264 nová technológia umožňuje takmer dvojitú úsporu pásma, čo sa v systémoch CCTV odráža na predĺžení doby archivácie materiálu na disku, zvýšení dostupnej priepustnosti prenosového kanála a predĺžení životnosti nosičov dát. Navyše rozdiel v kvalite video materiálu pri kompresii H.265 v porovnaní s verziou H.264 je prakticky nepostrehnuteľný.

Obr. 5 Rozdiely medzi výkonom kompresie H.265 a H.254

Dôležité: režim kompresie v kamere BCS-U-EIP65VSR5-Ai2 je možné voľne prepínať medzi H.265 a H.264, čo jej umožňuje pracovať s rekordérmi, ktoré nepodporujú kompresiu HVEC.

Diaľkové ovládanie a náhľad

Pripojenie P2P a VMS

Realizácia pripojenia k sieti v kamere je možná prostredníctvom zabudovaného ethernetového rozhrania (self-adaptive). Toto pripojenie umožňuje konfiguráciu práce, úpravu parametrov obrazu a živé sledovanie a prehrávanie záznamov (kamery so slotom microSD) na úrovni rozhrania WEB Server'a, určeného programu typu VMS alebo mobilnej aplikácie na zariadeniach so systémom Android alebo iOS. Séria BCS Line používa na diaľkové pripojenie nasledujúce platformy:

• Program VMS; BCS Manager alebo Smart PSS - určený softvér na správu video monitorovania, ktorý umožňuje pokročilé úpravy celého systému, synchronizované prehrávanie záznamov a správu parametrov detekcie udalostí a inteligentnej analýzy obrazu.
• Webový prehliadač WEB - umožňuje rýchlu nadviazanie pripojenia s využitím IP adresy zariadenia, poskytujúc prístup k plnej funkčnosti zariadenia. Pre systémy BCS sa odporúča používať prehliadač Internet Explorer, ktorý podporuje tzv. plugin Active-X, potrebný na získanie video streamu z kamery.
• Mobilná aplikácia BCS - mobilná platforma pre systémy Android a iOS, umožňujúca živé sledovanie, prehrávanie záznamov a prijímanie upozornení o udalostiach v rámci systému. Mobilná platforma BCS využíva pripojenie prostredníctvom cloudu P2P, čím eliminuje potrebu preposielania IP adries na routeri.

Dôležitou vlastnosťou kamier BCS série Line je kompatibilita s otvoreným protokolom ONVIF, ktorý umožňuje pripojenie kamier k rekordérom NVR a programom VMS iných výrobcov.
