BCS-U-DIP68VSR4 - IP dome kamera 8 Mpx, 2.7-13.5mm, IR 40m, NDAA, SkyLight - BCS Ultra

Podrobný popis

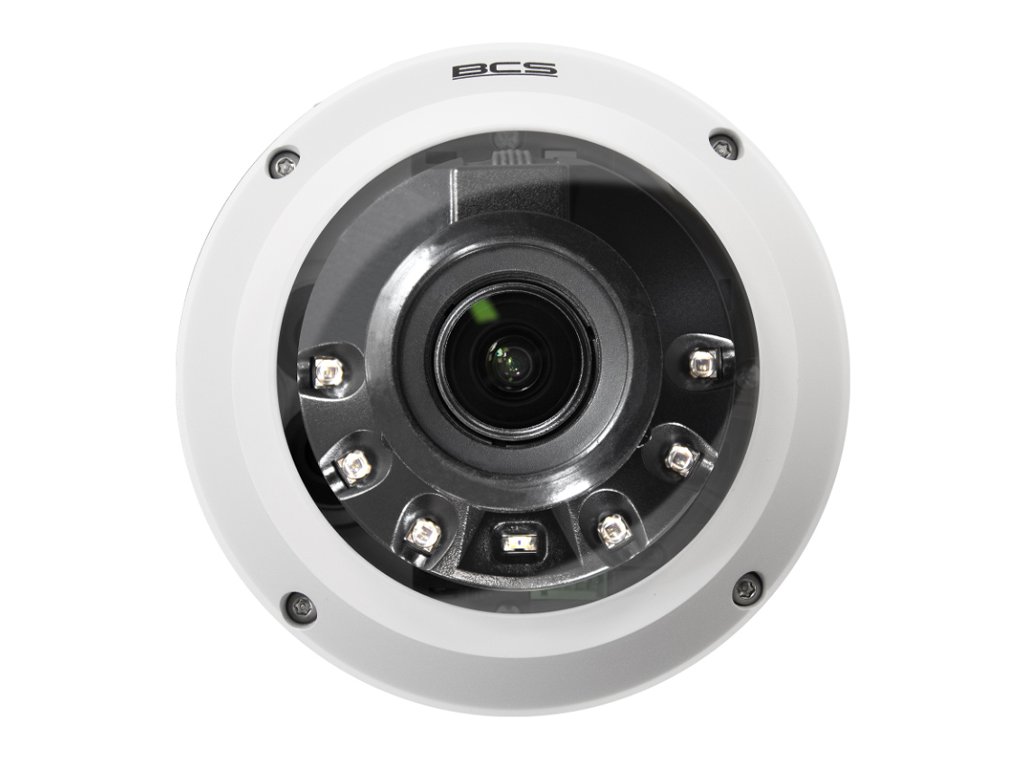

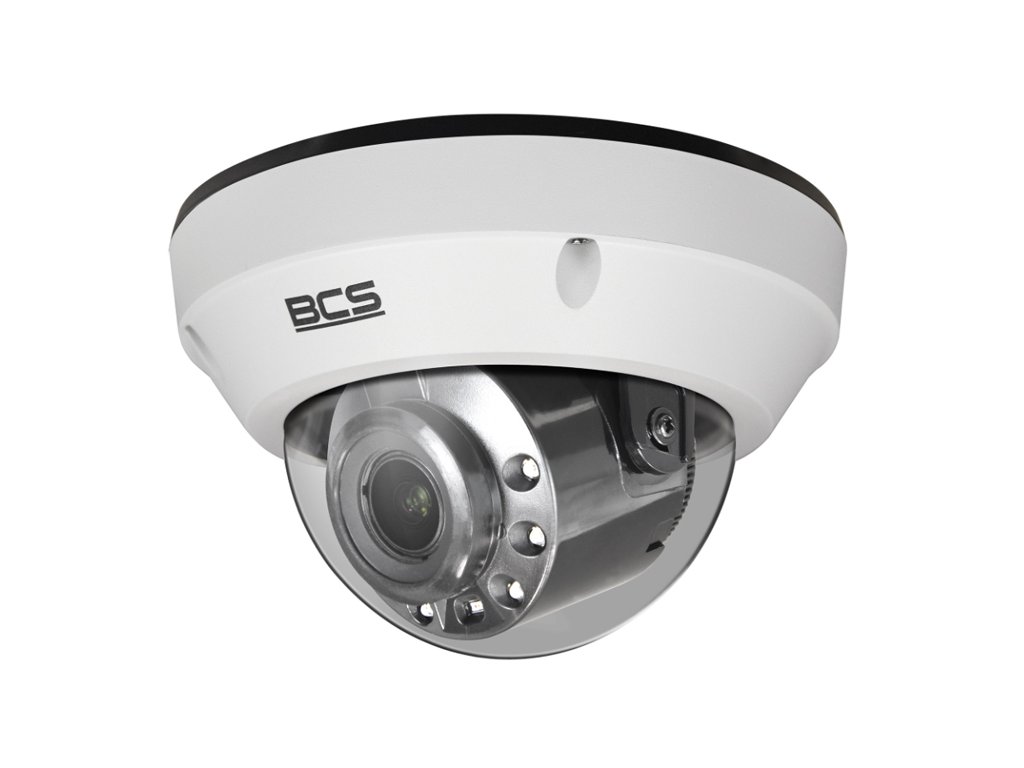

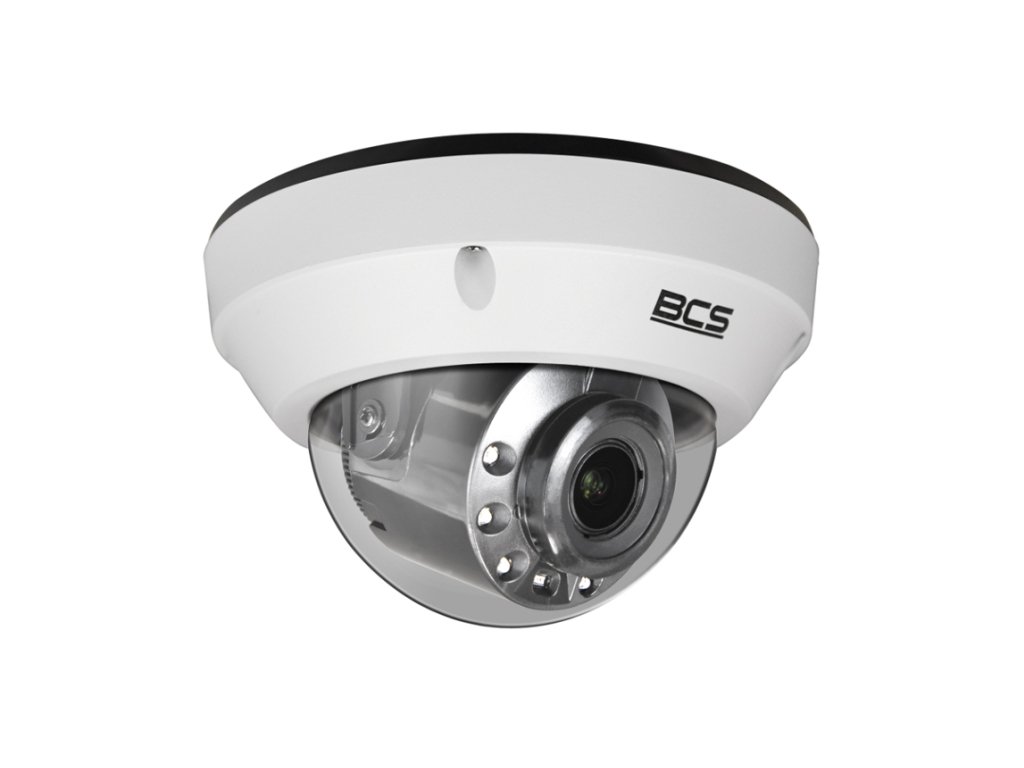

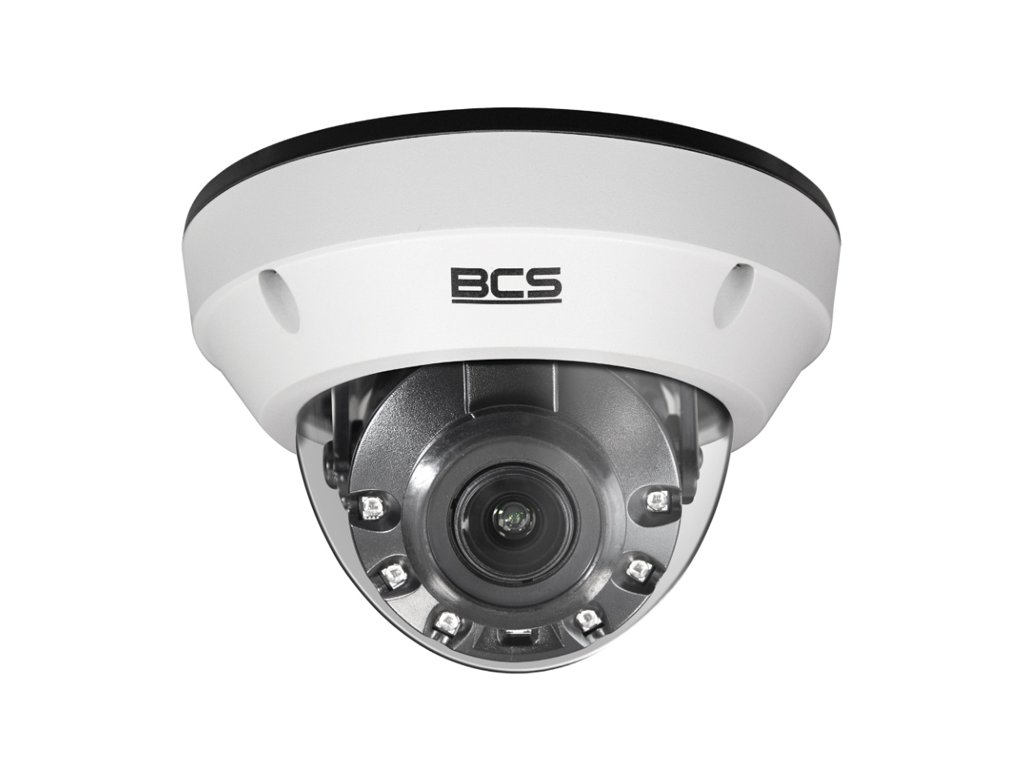

Kamera kopulová IP BCS-U-DIP68VSR4 - BCS Ultra

Model BCS-U-DIP68VSR4 je kamerou z najnovšej série Ultra firmy BCS , pracujúcou v systéme IP s variabilným objektívom 2.7-13.5mm. Kamera má snímač 1/2.8” CMOS, ktorý pracuje v rozlíšení 3840×2160(8Mpx). Kompresia údajov zariadenia funguje v štandarde H.265+ / H.265 / H.264+ / H.264 / MJPEG. Funkcia WDR 120dB zlepšujúca dynamiku kamery vyťahuje väčšie množstvo detailov z kontrastného pozorovacieho plánu.

Zariadenie má tiež zabudovaný IR reflektor IR s dosahom do 40m. Kryt kamery bol vytvorený v štandarde IP67, čo zabezpečuje jej úplnú ochranu pred vniknutím prachu a tiež ochranu pred vniknutím vody a IK10 , ktorá chráni kameru pred mechanickými poškodeniami. Kamera je napájaná napätím 12V DC alebo prostredníctvom PoE(802.3af).

Veľkou prednosťou tejto série je súlad so zákonom NDAA(National Defense Authorization Act).

Technické parametre:

• Snímač 1/2.8" CMOS
• Rozlíšenie: 3840×2160(8Mpx)
• Kompresia obrazu: H.265 / H.265+ / H.264 / H.264+ / MJPEG
• Variabilný objektív: 2.7-13.5mm

• Osvetľovač IR: Áno, s dosahom do 40m
• Funkcie obrazu: AGC, AWB, BLC
• Funkcia rozšírenej dynamiky: Áno, WDR 120dB
• Audio vstup/výstup: 1/1
• Alarmový vstup/výstup: 1/1
• Správa: Web Service, CMS BCS Manager (Windows/Linux/MAC), Mobilná aplikácia(iOS, android)
• Kompatibilita: ONVIF, NDAA
• SkyLight: Áno
• Slot microSD: Áno, karta do 512GB
• Stupeň krytia: IP67
• Trieda mechanickej odolnosti: IK10
• Zabudovaný ohrievač: Áno
• Prevádzková teplota: -40°C do +55°C
• Napájanie: 12V DC alebo PoE(802.3af)
• Zabudovaný ohrievač: Áno
• Príkon: max 14.4W
• Rozmery: 155×104.4mm
• Hmotnosť: 1 kg

Nastaviteľný uhol nahrávania

Variabilný objektív 2.7-13.5mm

V kamere BCS Ultra použitý snímač CMOS v rozmere 1/2.8" palca a variabilný objektív 2.7-13.5mm umožňujú dosiahnuť nastaviteľný pozorovací uhol od približne 32.6° do približne 110.6° horizontálne. Takáto konštrukcia optiky kamery robí predložený model ideálnym na realizovanie prehľadu všetkých udalostí v rámci pozorovanej scény. Zároveň, vďaka vysokej rozlíšenosti snímača - 3840 x 2160p - zariadenie poskytuje veľmi dobré zobrazenie detailov a možnosť podrobnej analýzy obsahu nahrávok prostredníctvom 5-násobného optického zoomu.

Obr. 3 Porovnanie uhol nahrávania pre rôzne objektívy (pri snímači 1/2.8")

Napájanie cez PoE

Prenos údajov a napájania jedným káblom

Priemyselná kamera BCS-U-DIP68VSR4, podobne ako väčšina moderných IP kamier, využíva štyri spôsoby napájania - klasicky cez zásuvku 12V DC a priamo cez skrutku UTP s využitím technológie Power over Ethernet (PoE). Napájanie cez PoE môže byť realizované priamo prostredníctvom switcha alebo injektora PoE.

Medzi výhody, ktoré vyplývajú z používania štandardu PoE, patrí:

• skrátenie času a zniženie nákladov na inštaláciu vďaka zjednodušenej štruktúre káblovania
• žiadna potreba inštalovať ďalšie zdroje napájania
• možnosť napájania kamier na vzdialenosť až až 250m (režim EXTEND)

Obr. 4 Zásada fungovania napájania PoE

Účinná kompresia údajov

Štandard H.265/ HVEC

Nové modely sieťových kamier BCS Ultra využívajú na kompresiu video materiálu efektívny kodek HEVC (ang. High Efficiency Video Coding), označovaný v odvetví systémov video dohľadu ako H.265. Tento štandard bol vytvorený ako reakcia na potrebu prenosu materiálov s vysokým rozlíšením (4K) bez nadmerného zaťažovania prenosového spojenia. V porovnaní s predchádzajúcim štandardom H.264 nová technológia umožňuje takmer dvojnásobnú úsporu pásma, čo sa v systémoch monitorovania CCTV prenáša na predĺženie doby archivácie materiálu na disku, zvýšenie dostupnej priepustnosti prenosového spojenia a predĺženie životnosti médií. Navyše, rozdiel v kvalite video materiálu pri kompresii H.265 v porovnaní s verziou H.264 je prakticky nepostrehnuteľný.

Obr. 5 Rozdiely medzi účinnosťou kompresie H.265 a H.254

Dôležité: režim kompresie v kamere BCS-U-DIP68VSR4 možno voľne prepínať medzi H.265 a H.264, čo jej umožňuje pracovať s rekordérmi, ktoré nepodporujú kompresiu HVEC.

Diaľková správa a prehľad

P2P a VMS pripojenie

Realizácia pripojenia k sieti v kamere je možná prostredníctvom zabudovanej ethernetovej prípojky (self-adaptive). Toto pripojenie umožňuje konfiguráciu prevádzky, modifikáciu obrazových parametrov a živý prehľad a prehrávanie nahrávok (kamery so slotom microSD) z úrovne rozhrania WEB Server'a, vyhradeného VMS programu alebo mobilnej aplikácie na zariadeniach so systémom Android alebo iOS. Séria BCS Line využíva na diaľkové pripojenie nasledujúce platformy:

• Program VMS; BCS Manager alebo Smart PSS - vyhradený softvér na správu video dohľadu, umožňujúci pokročilé modifikácie celého systému, synchronné prehrávanie nahrávok a správu parametrov detekcie udalostí a inteligentnej analýzy obrazu.
• Webová prehliadačka WEB - umožňuje rýchlo nadviazať pripojenie využitím IP adresy zariadenia, zabezpečujúc prístup k plnej funkcionalite zariadenia. Pre systémy BCS je odporúčané používať prehliadač Internet Explorer, ktorý podporuje tzv. plugin Active-X, nevyhnutný pre získanie video prúdu z kamery.
• Mobilná aplikácia BCS - mobilná platforma pre systémy Android a iOS, poskytujúca možnosť živého prehľadu, prehrávania nahrávok a prijímania upozornení o udalostiach v rámci systému. Mobilná platforma BCS využíva pripojenie cez cloud P2P, čím sa eliminuje potreba preposielania IP adries na routeri.

Dôležitou vlastnosťou kamier BCS zo série Line je kompatibilita s otvoreným protokolom ONVIF, umožňujúcim pripojenie kamier k rekordérom NVR a programom VMS iných výrobcov.
