BCS-U-DIP65VSR4 - IP dome kamera 5Mpx, 3-13,5mm, IR 40m, NDAA, SkyLight - BCS Ultra

Podrobný popis

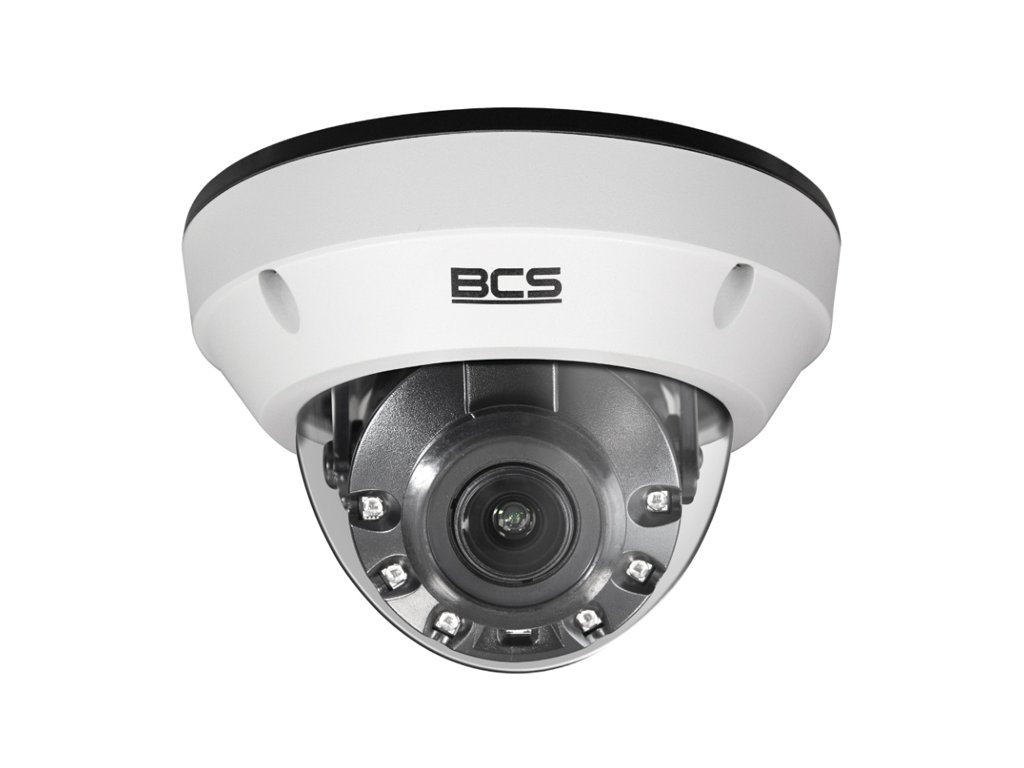

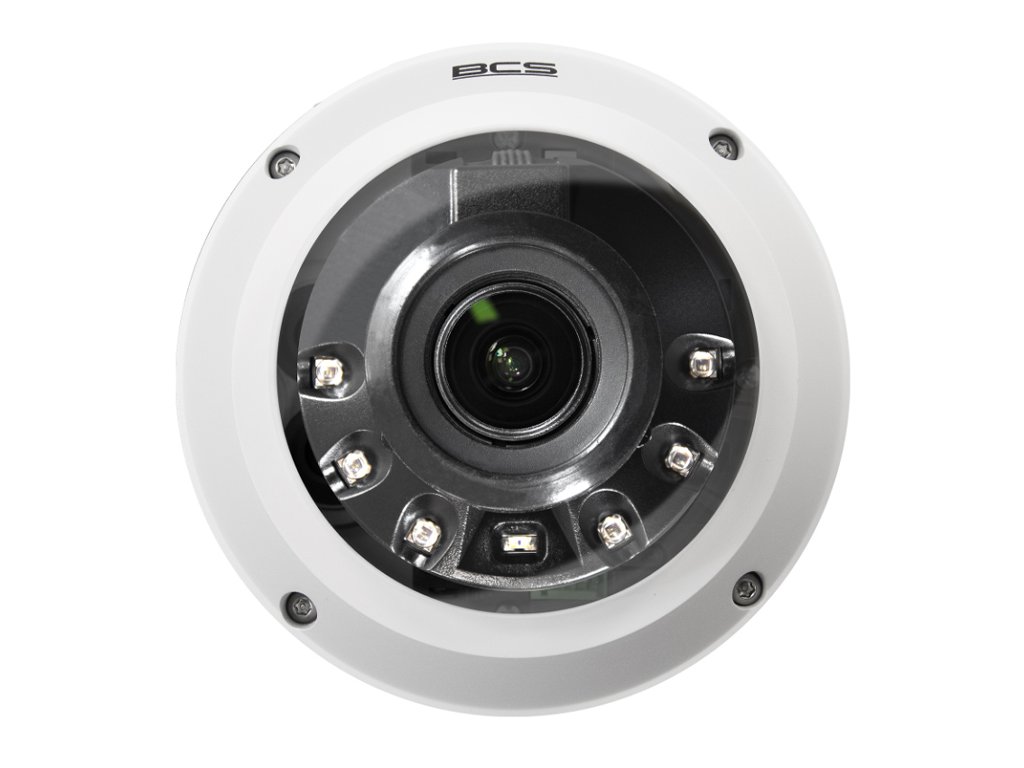

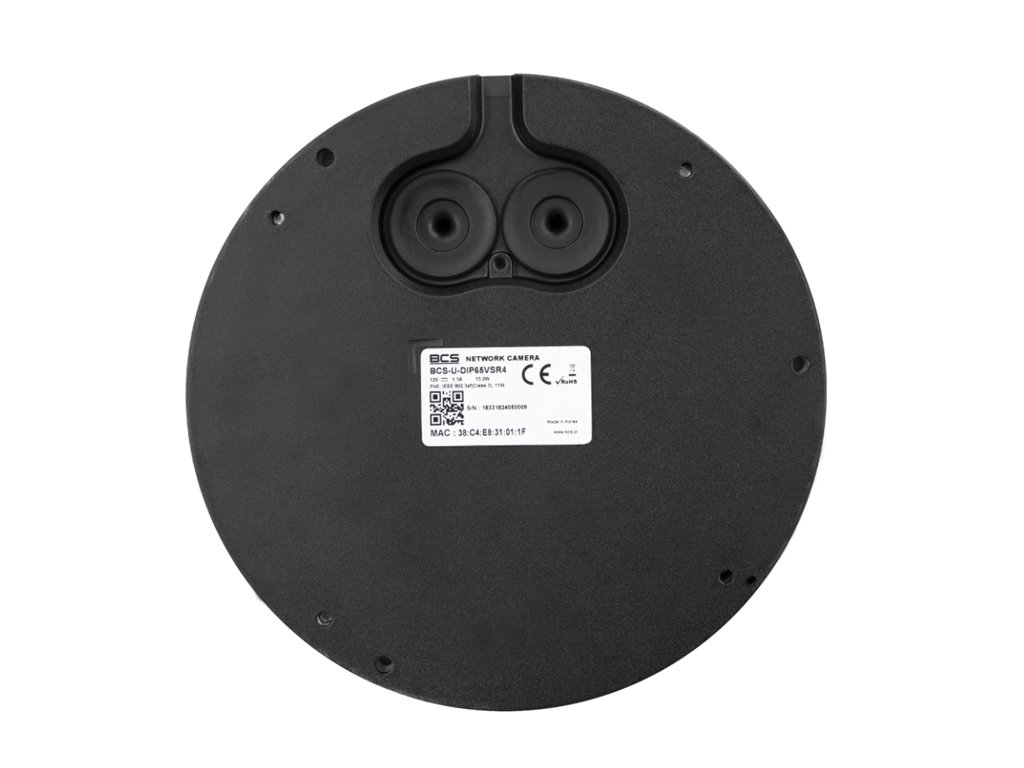

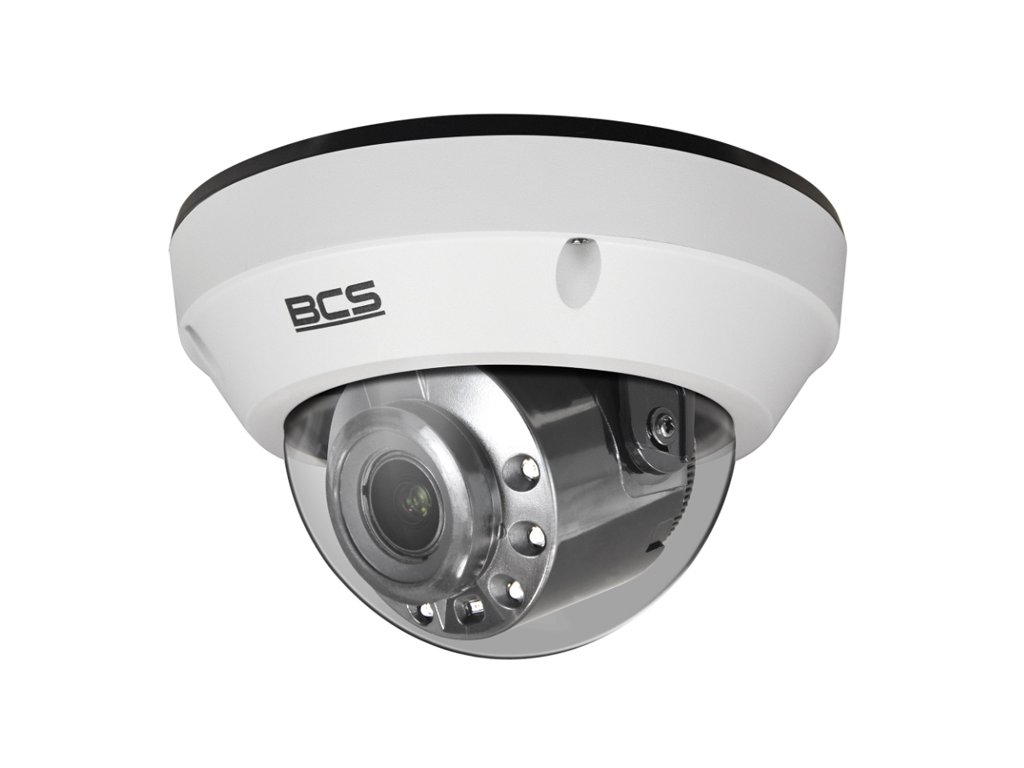

Dome IP kamera BCS-U-DIP65VSR4 - BCS Ultra

---

Model BCS-U-DIP65VSR4 je kamera z najnovšej série Ultra firmy BCS , fungujúca v systéme IP s variabilným objektívom 3-13.5mm. Kamera disponuje snímačom 1/2.8” CMOS, ktorý pracuje v rozlíšení 2592×1944(5Mpx). Kompresia dát zariadenia funguje v štandarde H.265+ / H.265 / H.264+ / H.264 / MJPEG. Funkcia WDR 120dB zlepšujúca dynamiku kamery vytiahne väčšie množstvo detailov z kontrastného pozorovacieho plánu.

Zariadenie má tiež vstavaný IR vysielač s dosahom do 40m. Kryt kamery je vyrobený v štandarde IP67, čo zabezpečuje kompletnú ochranu pred vnikaním prachu a ochranu pred vnikaním vody a IK10 , ktorá chráni kameru pred mechanickým poškodením. Kamera je napájaná napätím 12V DC alebo cez PoE(802.3af).

Veľkým plusom tejto série je zhoda so zákonom NDAA(National Defense Authorization Act).

Technické parametre:

• Snímač 1/2.8" CMOS
• Rozlíšenie: 2592×1944(5Mpx)
• Kompresia obrazu: H.265 / H.265+ / H.264 / H.264+ / MJPEG
• Variabilný objektív: 3-13.5mm

• IR osvetlenie: Áno, dosah do 40m
• Funkcie obrazu: AGC, AWB, Defog
• Funkcia rozšírenej dynamiky: Áno, WDR 120dB
• Audio vstup/výstup: 1/1
• Alarmové vstupy/výstupy: 1/1
• Podpora: Web Service, CMS BCS Manager (Windows/Linux/MAC), Mobilná aplikácia(iOS, android)
• Kompatibilita: ONVIF, NDAA
• SkyLight: Áno
• MicroSD slot: Áno, karta do 512GB
• Hodnota krytia: IP67
• Hodnota mechanickej odolnosti: IK10
• Vstavané kúrenie: Áno
• Prevádzková teplota: -40°C do +55°C
• Napájanie: 12V DC alebo PoE(802.3af)
• Vstavané kúrenie: Áno
• Spotreba: max 13.2W
• Rozmery: 155×104.4mm
• Hmotnosť: 1 kg

---

Regulovaný uhol nahrávania

Variabilný objektív 3-13.5mm

Použitý snímač CMOS v kamere BCS Ultra s rozmerom 1/2.8" palca a objektív s variabilnou ohniskovou vzdialenosťou 3-13.5mm umožňuje dosiahnuť regulovaný pozorovací uhol od približne 31° do približne 91° na vodorovnej osi. Taká konštrukcia optiky kamery robí tento model ideálnym na sledovanie celkových udalostí v sledovanej scéne. Zároveň vďaka vysokej úrovni rozlíšenia snímača - 2592 x 1944p - zariadenie zabezpečuje veľmi dobré zobrazenie detailov a možnosť podrobnej analýzy obsahu nahrávok prostredníctvom 5-násobného optického zoomu.

Obr. 3 Porovnanie uhol nahrávania pre rôzne objektívy (pri snímači 1/2.8")

---

Napájanie cez PoE

Prenos dát a napájania jedným káblom

Priemyselná kamera BCS-U-DIP65VSR4, ako väčšina moderných IP kamier, využíva štyri spôsoby napájania - klasicky cez zásuvku 12V DC a priamo cez krútenú dvojlinku UTP s využitím technológie Power over Ethernet (PoE). Napájanie prostredníctvom PoE je realizované priamo cez switch alebo injektor PoE.

Medzi výhody využitia štandardu PoE patrí:

• skrátený čas a znižené náklady na inštaláciu vďaka zjednodušenej štruktúre kabeláže
• žiadna potreba inštalovať ďalšie napájacie zdroje
• možnosť napájať kamery na vzdialenosť do 250m (režim EXTEND)

Obr. 4

Princíp fungovania napájania PoE

---

Efektívna kompresia dát

Štandard H.265/ HVEC Nové modely sieťových kamier BCS Ultra využívajú na kompresiu video materiálu efektívny kodek

HEVC

(ang. High Efficiency Video Coding), označovaný v odvetví systémov priemyselného videozáznamu ako H.265. Tento štandard bol vyvinutý v reakcii na potrebu prenosu video materiálov vo vysokom rozlíšení (4K) bez nadmerného zaťaženia prenosovej linky. V porovnaní s predchádzajúcim štandardom H.264 nová technológia umožňuje takmer dvojitú úsporu pásma, čo v systémoch monitorovania CCTV vedie k predlženiu doby archivácie materiálu na disku, zvýšeniu dostupnej priepustnosti prenosovej linky a predĺženiu životnosti dátových nosičov. Navyše, rozdiel v kvalite video materiálov v kompresii H.265, v porovnaní s verziou H.264, je prakticky nepozorovateľný.

Obr. 5 Rozdiely medzi výkonom kompresie H.265 a H.254

Dôležité: režim kompresie v kamere BCS-U-DIP65VSR4 je možné voľne prepínať medzi H.265 a H.264, čo jej umožňuje pracovať s rekordérmi, ktoré nepodporujú kompresiu HVEC.

---

Diaľkové ovládanie a náhľad

Spojenie P2P a VMS Realizácia pripojenia k sieti v kamere je možná prostredníctvom vstavaného Ethernetového pripojenia (self-adaptive). Toto pripojenie umožňuje konfiguráciu práce, modifikáciu parametrov obrazu a živý náhľad a prehrávanie nahrávok (kamery so slotom microSD) z úrovne rozhrania

WEB Server'a

, prispôsobeného programu typu VMS alebo mobilnej aplikácie pre zariadenia so systémom Android alebo iOS. Séria BCS Line využíva na diaľkové spojenie nasledujúce platformy:

Program VMS; BCS Manager
• alebo Smart PSS - špecifický softvér na správu vizuálneho monitorovania, ktorý umožňuje pokročilé modifikácie celého systému, synchronizované prehrávanie nahrávok a správu parametrov detekcie udalostí a inteligentnej analýzy obrazu.
Internetový prehliadač WEB
• - umožňuje rýchle nadviazanie spojenia s využitím IP adresy zariadenia, zabezpečujúci prístup k plnej funkčnosti zariadenia. Pre systémy BCS sa odporúča používať prehliadač Internet Explorer, ktorý podporuje tzv. plugin Active-X, nevyhnutný na získanie video streamu z kamery.
• Mobilná aplikácia BCS - mobilná platforma pre systémy Android a iOS, umožňujúca živý náhľad, prehrávanie nahrávok a prijímanie upozornení na udalosti v rámci systému. Mobilná platforma BCS využíva pripojenie cez cloud P2P, čo eliminuje potrebu preposielať IP adresy na routeri.
Dôležitou vlastnosťou kamier BCS zo série Line je kompatibilita so otvoreným protokolom

ONVIF

, ktorý umožňuje pripojenie kamier s rekordérmi NVR a programami VMS iných výrobcov.

---

Technická špecifikácia:

KameraSnímač1/2.8” CMOSSystém skenovaniaMaximálne rozlíšenie2592 x 1944(5Mpx)CitlivosťZávierkaVariabilný objektív3-13.5mmUhol pohľaduIR osvetlenie40mRozlíšenieKompresiaRýchlosť hlavného streamuOptický zoomObrazové funkcieAGCAWB (vyváženie bielej)DefogŠiroký dynamický rozsahWDR 120dBDetekcia pohybuMasky súkromiaAudio & AlarmKompresia audiaAudio vstup/výstupAlarmové vstupy/výstupySieťPripojenie do sieteProtokolyKompatibilitaDiaľková podporaVšeobecnéSlot na pamäťovú kartu512GBHodnota krytiaHodnota mechanickej odolnostiVstavané kúrenieNapájanieSpotrebaPrevádzková teplotaDovolená vlhkosťFarba krytuRozmeryHmotnosť

BCS-U-DIP65VSR4
Progressive Scan
0.15Lux(F1.4) 0Lux(IR)
Auto / manuálne 1/30~1/10000s
4:3 H: 31°~91° V: 23°~66° D: 38°~120° 16:9 H: 31°~91° V: 17°~49° D: 35°~107°
Áno, dosah do
2592×1944 / 2592×1456 / 1920×1440 / 1920×1080 / 1280×960 / 1280×720 / 640×360
H.265+ / H.265 / H.264+ / H.264 / MJPEG
2592×1944(1~30kl/s)
4.5x
Auto/ručne
Auto/ručne
Áno
Áno,
4 oblasti (nastavenie: veľkosť, umiestnenie, citlivosť, prah)
8
ADPCM 16K / G.726 / G.711u / G.711a
1/1
1/1
RJ-45 10/100 Mbps
IPv4, IPv6, RTP, RTSP, TCP, HTTP, UDP, HTTPS, FTP, SNTP, SMTP, uPNP, SNMPv2
ONVIF, NDAA
Web Service, CMS BCS Manager (Windows/Linux/MAC), Mobilná aplikácia(iOS, android)
Áno, microSD karta do
IP67
IK10
Áno
12V DC / PoE(802.3af)
<12.2W
-40 °C do 55 °C
10~90%RH
Biely
155×104.4mm
1 kg
