BCS-U-DIP62VSR4 - IP dome kamera 2Mpx, 2.8-12mm, IR40m, NDAA, SkyLight - BCS Ultra

Podrobný popis

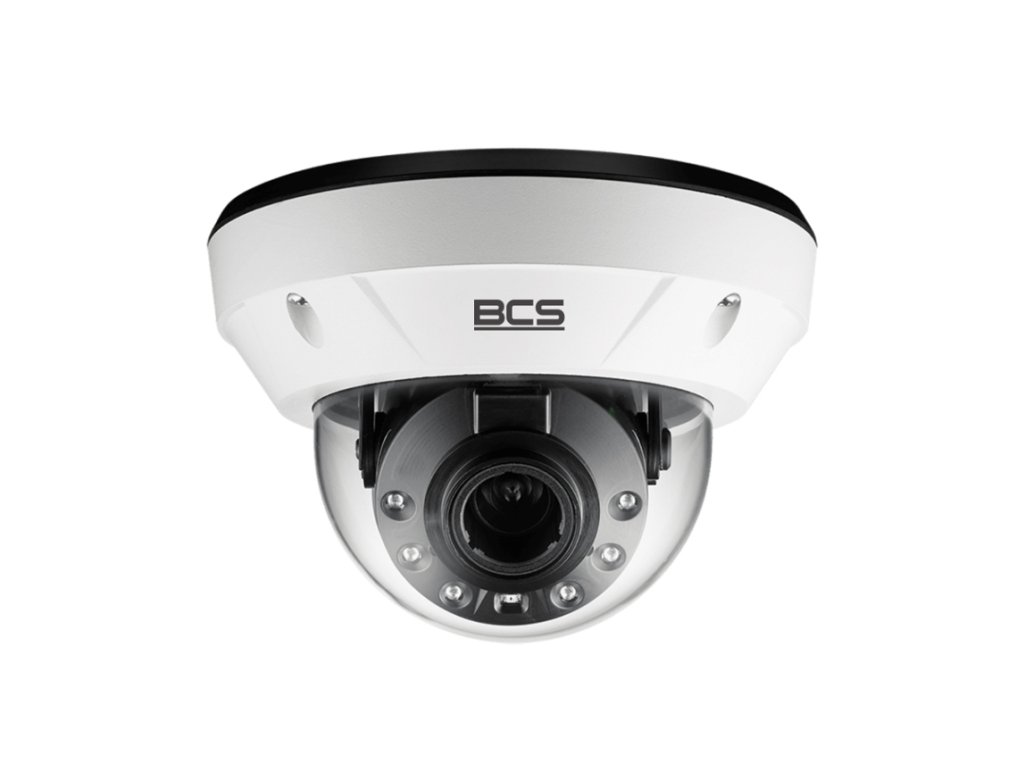

Kamera kopulová IP BCS-U-DIP62VSR4 - BCS Ultra

---

Model BCS-U-DIP62VSR4 je kamerou z najnovšej série Ultra spoločnosti BCS, fungujúcou v systéme IP s variabilným ohniskom 2.8-12mm. Kamera má snímač 1/2.8” CMOS, ktorý pracuje v rozlíšení 1920×1080(2Mpx). Kompresia dát zariadenia funguje v štandardoch H.265+ / H.265 / H.264+ / H.264 / MJPEG. Funkcia WDR 120dB zlepšujúca dynamiku kamery vyťahuje väčšie množstvo detailov z kontrastného pozorovacieho plánu.

Zariadenie má tiež zabudovaný IR reflektor s dosahom do 40m. Kryt kamery bol navrhnutý v štandarde IP67, čo zaručuje úplnú ochranu proti vnikaniu prachu a ochranu proti vnikaniu vody a IK10, ktorá chráni kameru pred mechanickými poškodeniami. Kamera je napájaná napätím 12V DC alebo prostredníctvom PoE(802.3af).

Veľkým prínosom tejto série je súlad s legislatívou NDAA(

National Defense Authorization Act).

Technické parametre:

• Snímač 1/2.8" CMOS
• Rozlíšenie: 1920×1080(2Mpx)
• Kompresia obrazu: H.265 / H.265+ / H.264 / H.264+ / MJPEG
• Variabilný objektív: 2.8-12mm

IR osvetľovač:
• Áno, dosah do 40m
• Funkcie obrazu: AGC, AWB, BLC
• Funkcia rozšírenej dynamiky: Áno, WDR 120dB
• Audio vstup/výstup: 1/1
• Alarmový vstup/výstup: 1/1
• Podpora: Web Service, CMS BCS Manager (Windows/Linux/MAC), Mobilná aplikácia(iOS, android)
• Súlad: ONVIF, NDAA
• SkyLight: Áno
• Slot pre microSD: Áno, karta do 512GB
• Krycie trieda: IP67
• Trieda mechanickej odolnosti: IK10
• Zabudovaný ohrievač: Áno
• Prevádzková teplota: -40°C do +55°C
• Napájanie: 12V DC alebo PoE(802.3af)
• Zabudovaný ohrievač: Áno
• Spotreba energie: max 11.4W
• Rozmery: 155×104.4mm
• Hmotnosť: 1 kg

---

Regulovateľný uhol nahrávania

Variabilný objektív 2.8-12mm

Použitý snímač CMOS v kamere BCS Ultra v rozmere

1/2.8" palca a variabilný objektív 2.8-12mm umožňujú dosiahnuť regulovateľný uhol pozorovania od približne 33° do približne 98° na horizontále. Takáto konštrukcia optiky kamery robí tento model ideálnym na realizáciu pohľadu na všetky udalosti v pozorovanej scéne. Zároveň vďaka vysokému rozlíšeniu snímača - 1920 x 1080p - zariadenie zaručuje veľmi dobré prefarbenie detailov a možnosť podrobnej analýzy obsahu nahrávok prostredníctvom 4-násobného optického zoomu.

Obr. 3 Porovnanie uhlov nahrávania pre rôzne objektívy (s snímačom 1/2.8")

---

Napájanie prostredníctvom PoE

Prenos dát a napájania jedným káblom

Priemyselná kamera BCS-U-DIP62VSR4, rovnako ako väčšina moderných IP kamier, využíva štyri spôsoby napájania - klasicky cez zásuvku 12V DC a priamo cez

UTP kábel s využitím technológie Power over Ethernet (PoE). Napájanie prostredníctvom PoE môže byť realizované priamo pomocou switch alebo injector PoE.

Medzi výhody použitia štandardu PoE patrí:

• skrátený čas a znižené náklady na inštaláciu vďaka zjednodušenej štruktúre kabeláže
žiadna potreba inštalovať ďalšie napájacie zdroje
možnosť napájania kamier na vzdialenosť až
• 250m (režim EXTEND)

Obr. 4 Princíp fungovania napájania PoE

---

Účinná kompresia dát

Štandard H.265/ HVEC

Nové modely sieťových kamier BCS Ultra využívajú pre kompresiu video materiálu efektívny kodek

HEVC (ang. High Efficiency Video Coding), označovaný v oblasti systémov priemyselnej televízie ako H.265. Tento štandard bol vytvorený v reakcii na potrebu prenosu video materiálov vo vysokom rozlíšení (4K) bez nadmerného zaťaženia prenosového spojenia. V porovnaní s predchádzajúcim štandardom H.264 nová technológia umožňuje takmer dvojitú úsporu šírky pásma, čo v systémoch monitorovacieho CCTV znamená predĺženie času archivácie materiálu na disku, zvýšenie dostupnej šírky pásma sieťového spojenia a predĺženie životnosti dátových nosičov. Navyše, rozdiel kvality video materiálu v kompresii H.265, v porovnaní s verziou H.264, je prakticky nepozorovateľný.

Obr. 5 Rozdiely medzi výkonom kompresie H.265 a H.264

Dôležité: režim kompresie v kamere BCS-U-DIP62VSR4 je možné voľne prepínať medzi H.265 a H.264, čo umožňuje jej prácu s rekordérmi, ktoré nepodporujú kompresiu HVEC.

---

Diaľkové ovládanie a náhľad

P2P a VMS pripojenie

Realizácia pripojenia k sieti v kamere je možná prostredníctvom zabudovaného Ethernetového portu (self-adaptive). Toto pripojenie umožňuje konfiguráciu práce, úpravu parametrov obrazu a náhľad naživo a prehrávanie nahrávok (kamery so slotom microSD) z úrovne rozhrania

WEB Servera, dedikovaného VMS software alebo mobilnej aplikácie na zariadenia s Android alebo iOS. Séria BCS Line využíva pre vzdialené pripojenie nasledujúce platformy:

• Program VMS; BCS Manager alebo Smart PSS - dedikovaný softvér pre správu monitorovania, ktorý umožňuje pokročilé úpravy celého systému, synchronizované prehrávanie nahrávok a správu parametrov detekcie udalostí a inteligentnej analýzy obrazu.
• Internetový prehliadač WEB - umožňuje rýchle nadviazanie pripojenia pomocou IP adresy zariadenia, poskytujúc prístup k plnej funkčnosti zariadenia. Pre systémy BCS sa odporúča používať prehliadač Internet Explorer, ktorý podporuje tzv. plugin Active-X, potrebný na získanie video streamu z kamery.
• Mobilná aplikácia BCS - mobilná platforma pre systémy Android a iOS, ktorá umožňuje náhľad naživo, prehrávanie nahrávok a prijímanie upozornení o udalostiach v rámci systému. Mobilná platforma BCS využíva pripojenie cez cloud P2P, čo eliminuje potrebu presmerovania IP adries na routeri.

Dôležitou vlastnosťou kamier BCS zo série Line je kompatibilita s otvoreným protokolom

ONVIF, ktorý umožňuje pripojenie kamier k rekordérom NVR a softvérom VMS iných výrobcov.

---

Technické špecifikácie:

Pokrokové skenovanie0.1Lux(F1.4) 0Lux(IR)Automaticky / manuálne 1/30~1/10000sH: 33°~98° V: 19°~51° D: 38°~116°Áno, dosah do 1920×1080 / 1280×720 / 640×360 / 352×240 H.265+ / H.265 / H.264+ / H.264 / MJPEG1920×1080(1~30fps) 4xFunkcie obrazuAGCAutomaticky/manuálneAutomaticky/manuálneÁnoÁno, 4 oblasti (úprava: veľkosť, umiestnenie, citlivosť, prah)8Audio & AlarmADPCM 16K / G.726 / G.711u / G.711a1/11/1SieťRJ-45 10/100 MbpsIPv4, IPv6, RTP, RTSP, TCP, HTTP, UDP, HTTPS, FTP, SNTP, SMTP, uPNP, SNMPv2ONVIF, NDAAWeb Service, CMS BCS Manager (Windows/Linux/MAC), Mobilná aplikácia(iOS, android)VšeobecnéÁno, microSD karta do IP67IK10Áno12V DC / PoE(802.3af)<11.4W-40 °C do 55 °C10~90%RHBiela 155×104.4mm1 kg

BCS-U-DIP62VSR4
Kamera
Snímač	1/2.8” CMOS
Systém skenovania
Maximálne rozlíšenie	1920 x 1080(2Mpx)
Citlivosť
Uzávierka
Variabilný objektív	2.8-12mm
Uhol pohľadu
IR osvetľovač	40m
Rozlíšenie
Kompresia
Rýchlosť hlavného streamu
Optický zoom
AWB (vyváženie bielej)
BLC
Široký dynamický rozsah	WDR 120dB
Detekcia pohybu
Masky súkromia
Kompresia audia
Audio vstup/výstup
Alarmový vstup/výstup
Sieťové pripojenie
Protokoly
Súlad
Diaľkové ovládanie
Slot pre kartu pamäti	512GB
Krycie trieda
Trieda mechanickej odolnosti
Zabudovaný ohrievač
Napájanie
Spotreba energie
Prevádzková teplota
Povolená vlhkosť
Farba krytu
Rozmery
Hmotnosť
