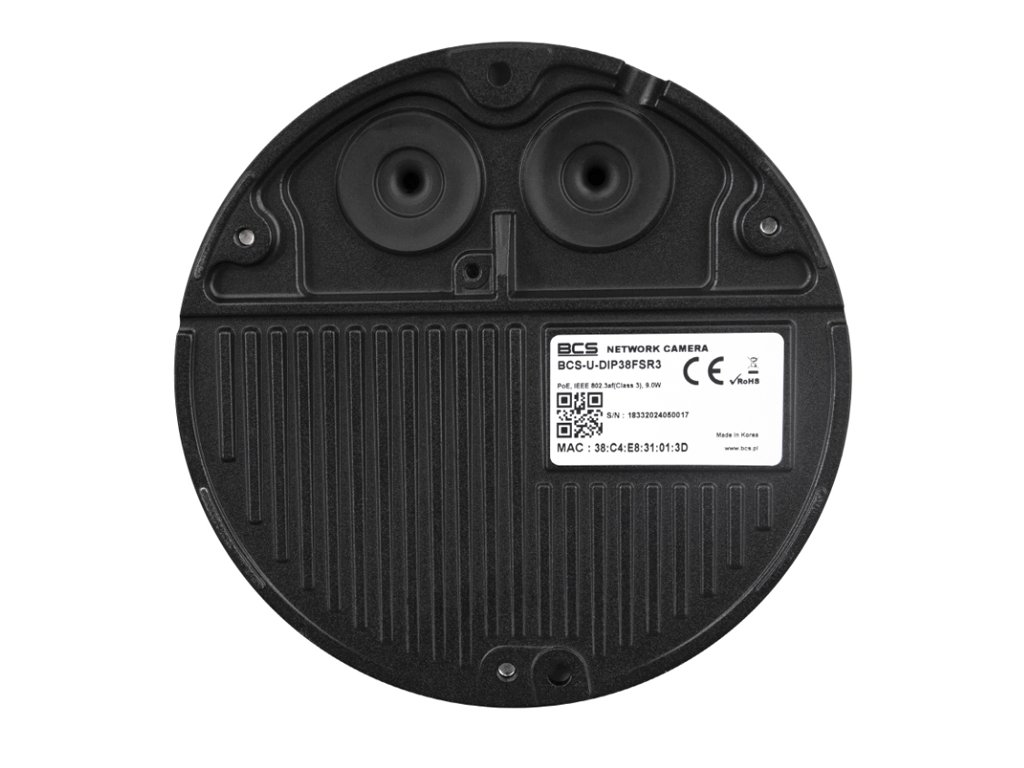

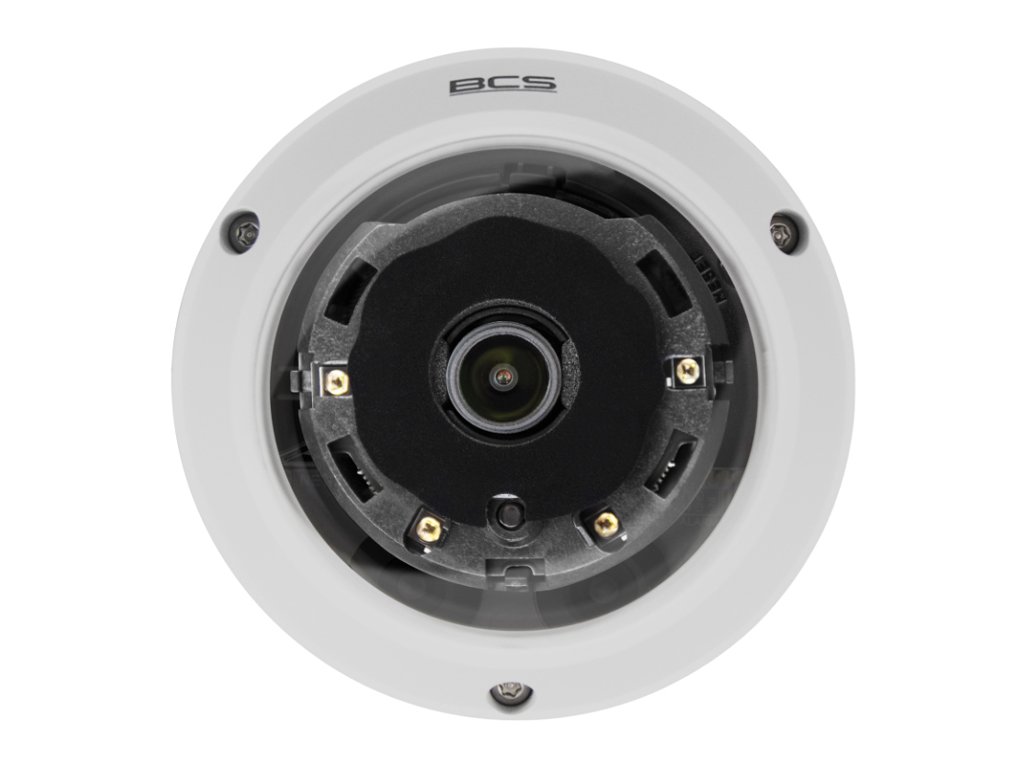

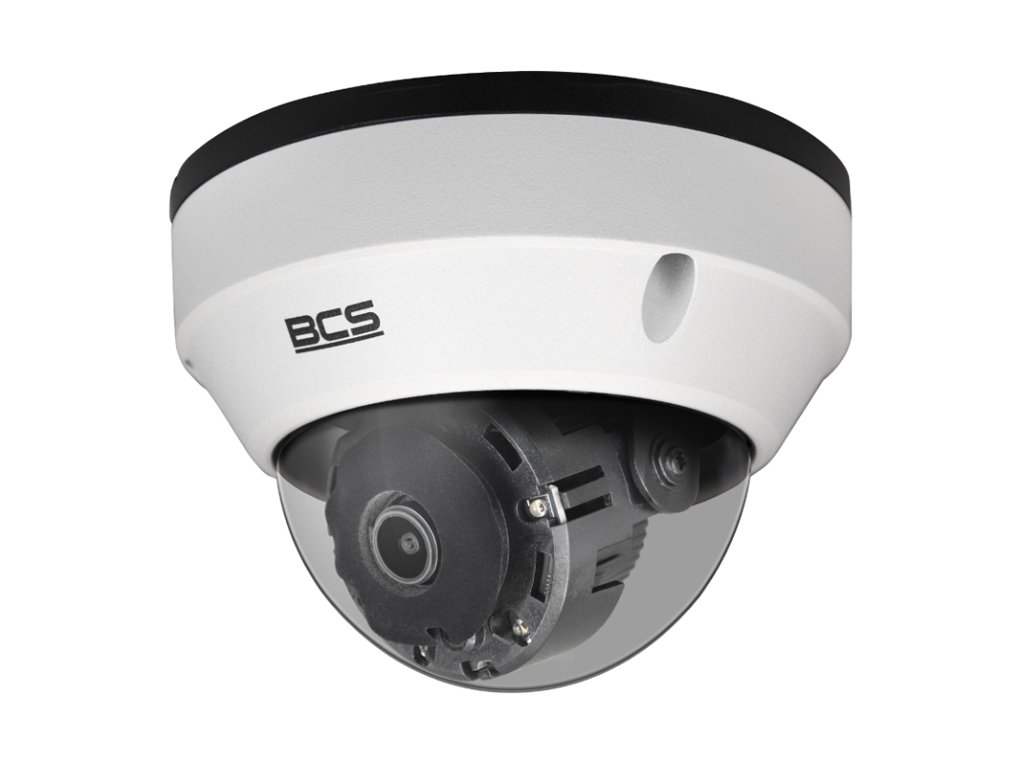

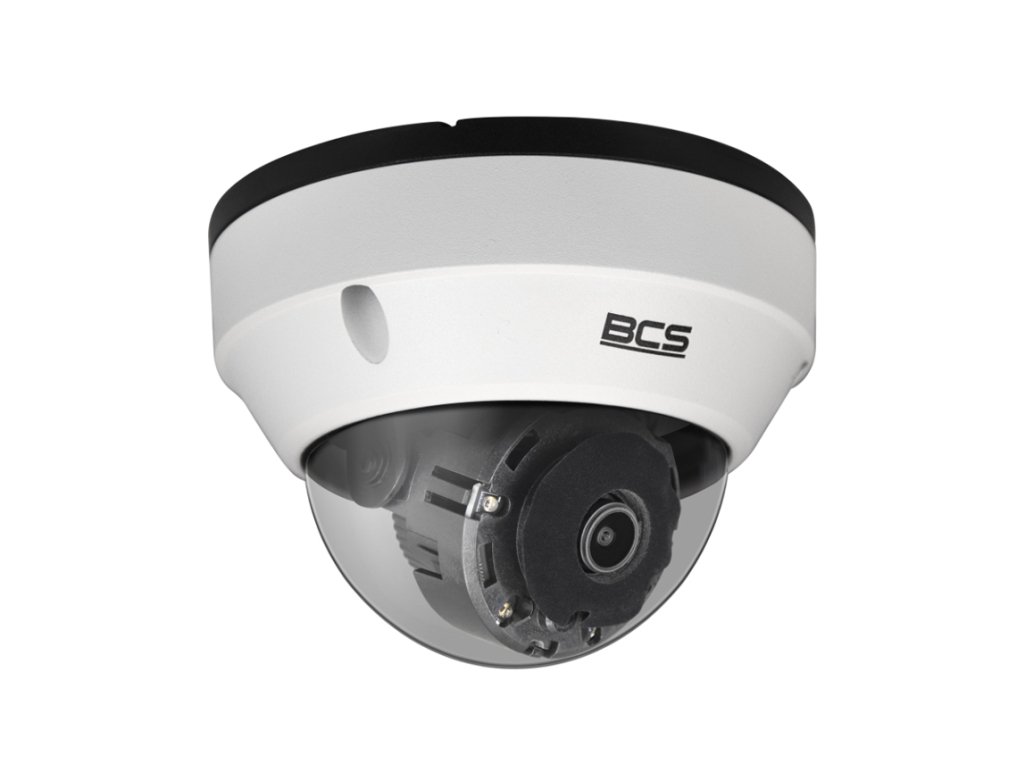

BCS-U-DIP38FSR3 - IP kamera s kopulovým dizajnom 8Mpx, 3.3mm, NDAA, SkyLight - BCS Ultra

Podrobný popis

Kamera kopulová IP BCS-U-DIP38FSR3 - BCS Ultra

Model BCS-U-DIP38FSR3 je kamerou z najnovšej série Ultra firmy BCS , fungujúcou v systéme IP s objektívom 3.3mm. Kamera disponuje snímačom 1/2.8” CMOS, ktorý pracuje v rozlíšení 3840×2160(8Mpx). Kompresia dát zariadenia funguje v štandarde H.265+ / H.265 / H.264+ / H.264 / MJPEG. Funkcia WDR 120dB zlepšujúca dynamiku kamery vyťažuje väčšie množstvo detailov z kontrastného pozorovacieho plánu.

Zariadenie má tiež zabudovaný IR reflektor s dosahom do 30m. Kryt kamery bol vytvorený v štandarde IP67, čo zabezpečuje úplnú ochranu pred vnikaním prachu a ochranu pred vnikaním vody, a IK10 , ktoré chráni kameru pred mechanickými poškodením. Kamera je napájaná prostredníctvom PoE(802.3af).

Veľkým prínosom tejto série je zhodnosť so zákonom NDAA(National Defense Authorization Act).

Technické parametre:

• Snímač 1/2.8" CMOS
• Rozlíšenie: 3840×2160(8Mpx)
• Kompresia obrazu: H.265 / H.265+ / H.264 / H.264+ / MJPEG
• Objektív: 3.3mm

• IR reflektor: Áno, dosah do 30m
• Funkcie obrazu: AGC, AES, AWB, BLC
• Funkcia rozšírenej dynamiky: Áno, WDR 120dB
• Vstup/výstup audio: 1/1
• Vstup/výstup alarm: 1/1
• Podpora: Web Service, CMS BCS Manager (Windows/Linux/MAC), Mobilná aplikácia(iOS, android)
• Zhodnosť: ONVIF, NDAA
• SkyLight: Áno
• Slot microSD: Áno, karta do 512GB
• Trieda tesnenia: IP67
• Trieda mechanickej odolnosti: IK10
• Prevádzková teplota: -20°C do +55°C
• Napájanie: PoE(802.3af)
• Spotreba: max 9W
• Rozmery: 120.6×92.9mm
• Hmotnosť: 0.48 kg

Široký uhol nahrávania

Objektív 3.3mm

Použitý v kamere BCS Ultra snímač CMOS o veľkosti 1/2.8" palca a objektív s pevným ohniskom 3.3mm umožňujú získať nastaviteľný pozorovací uhol okolo 101.3° na horizontále. Takáto konštrukcia optiky kamery robí tento model ideálnym na realizáciu prehľadu celkových udalostí v rámci pozorovanej scény. Zároveň vďaka vysokej rozlíšení matice - 3840 x 2160p - zariadenie zabezpečuje veľmi dobré zobrazenie detailov a možnosť podrobnej analýzy obsahu záznamov.

Obr. 3 Porovnanie uhlov nahrávania pre rôzne objektívy (pri snímači 1/2.8")

Napájanie cez PoE

Prenos dát a napájania jedným káblom

Priemyselná kamera BCS-U-DIP38FSR3, ako väčšina moderných IP kamier, využíva štyri spôsoby napájania - klasicky cez zásuvku 12V DC a priamo cez krútenú dvojicu UTP s použitím technológie Power over Ethernet (PoE). Napájanie prostredníctvom PoE môže byť realizované priamo cez switch alebo injector PoE.

Medzi výhody využitia štandardu PoE patrí:

• skrátenie času a zniženie nákladov na inštaláciu vďaka zjednodušenej štruktúre kabeláže
• žiadna potreba inštalácie dodatočných napájacích zdrojov
• možnosť napájania kamier na vzdialenosť až do 250m (režim EXTEND)

Obr. 4 Zásada fungovania napájania PoE

Výkonná kompresia dát

Štandard H.265/ HVEC

Nové modely sieťových kamier BCS Ultra používajú na kompresiu video materiálu efektívny kodek HEVC (ang. High Efficiency Video Coding), označovaný v odvetví systémov priemyselného videa ako H.265. Tento štandard bol vytvorený v reakcii na potrebu prenosu videomateriálov vysokého rozlíšenia (4K) bez nadmerného zaťažovania prenosovej linky. V porovnaní s predchádzajúcim štandardom H.264 nová technológia umožňuje takmer dvojitú úsporu pásma, čo v systémoch monitorovania CCTV vedie k predlženiu doby archivácie materiálu na disku, zvýšeniu dostupnej priepustnosti prenosovej linky a predĺženiu životnosti dátových nosičov. Navyše, rozdiel v kvalite video materiálu pri kompresii H.265, v porovnaní s verziou H.264, je prakticky nezaznamenateľný.

Obr. 5 Rozdiely medzi výkonnosťou kompresie H.265 a H.254

Dôležité: režim kompresie v kamere BCS-U-DIP38FSR3 je možné voľne prepínať medzi H.265 a H.264, čo umožňuje jej fungovanie s rekordérmi, ktoré nepodporujú kompresiu HVEC.

Diaľkové ovládanie a prehľad

Pripojenie P2P a VMS

Realizácia pripojenia k sieti v kamere je možná cez zabudované Ethernetové pripojenie (self-adaptive). Toto pripojenie umožňuje konfiguráciu práce, modifikáciu parametrov obrazu a živý náhľad a prehrávanie záznamov (kamery so slotom microSD) z úrovne rozhrania WEB Server'a, určeného programu typu VMS alebo mobilnej aplikácie na zariadeniach so systémom Android alebo iOS. Séria BCS Line využíva na vzdialené pripojenie nasledujúce platformy:

• Program VMS; BCS Manager alebo Smart PSS - určený software na správu video monitoringu, ktorý umožňuje pokročilé modifikácie celého systému, synchronizované prehrávanie záznamov a správu parametrov detekcie udalostí a inteligentnej analýzy obrazu.
• Internetový prehliadač WEB - umožňuje rýchle nadviazanie pripojenia s využitím IP adresy zariadenia, zabezpečujúc prístup k plnej funkcionalite zariadenia. Pre systémy BCS sa odporúča používať prehliadač Internet Explorer, ktorý podporuje tzv. plugin Active-X, nevyhnutný na získanie video streamu z kamery.
• Aplikácia mobilná BCS - mobilná platforma na systémy Android a iOS, ktorá poskytuje možnosť prehľadovania naživo, prehrávania záznamov a prijímania upozornení na udalosti v rámci systému. Mobilná platforma BCS využíva pripojenie cez cloud P2P, čo eliminuje potrebu preposielania IP adries na routeri.

Dôležitou vlastnosťou kamier BCS zo série Line je kompatibilita s otvoreným protokolom ONVIF, umožňujúcim pripojenie kamier k rekordérom NVR a programom VMS iných výrobcov.
