BCS-L-TIP55VSR6-Ai1 - IP tubová kamera 5Mpx, 2.7-13.5mm, Mikrofón, Ai - BCS Line

Podrobný popis

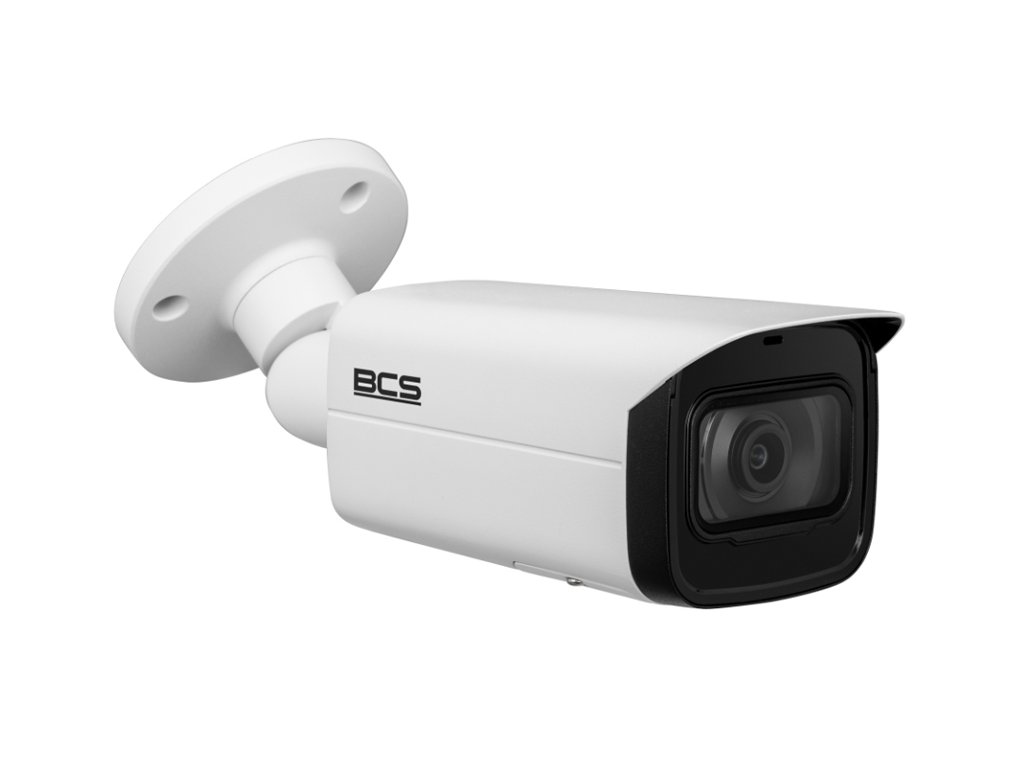

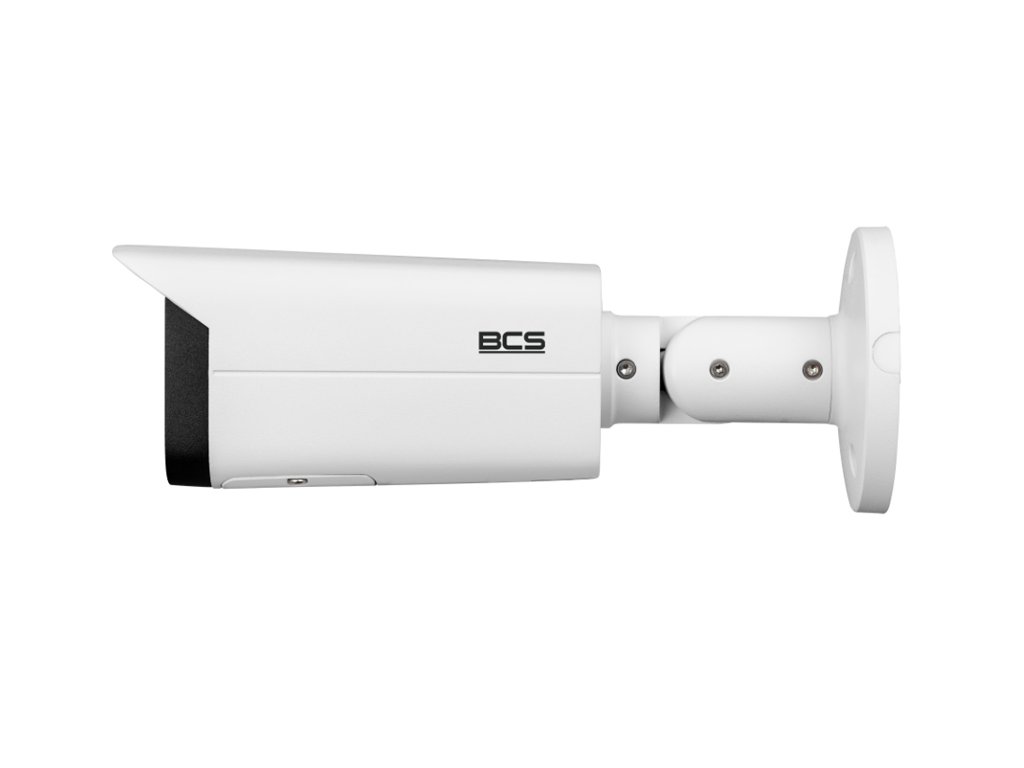

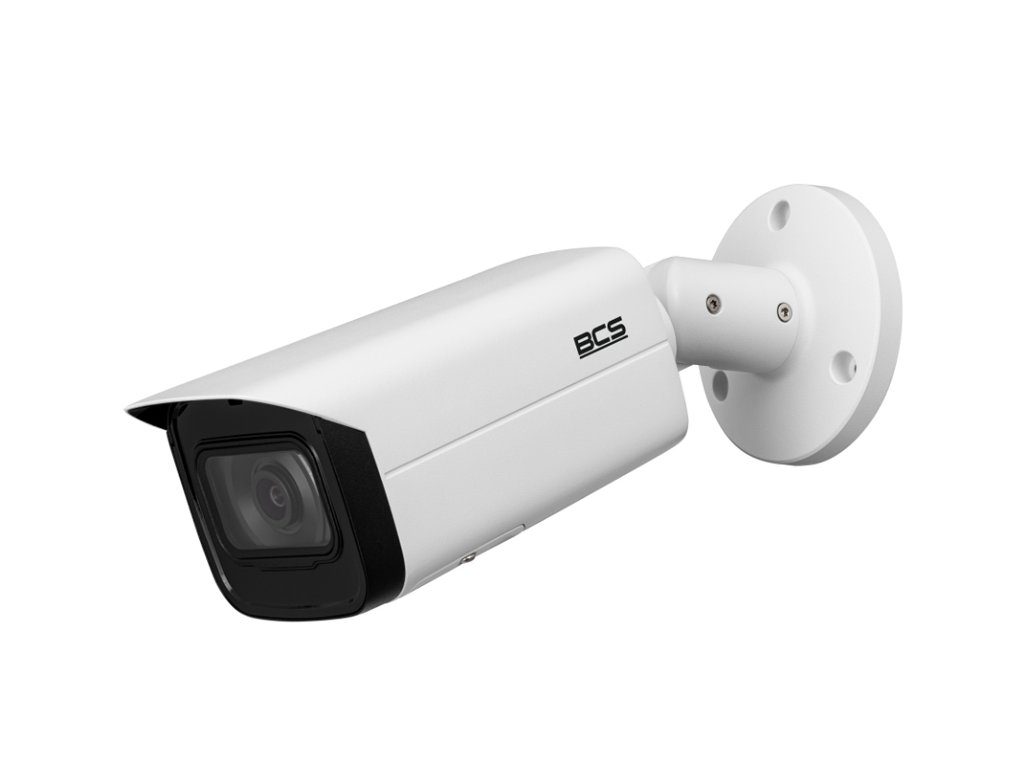

IP tubová kamera BCS-L-TIP55VSR6-Ai1 - BCS Line

Model BCS-L-TIP55VSR6-Ai1 je kamera fungujúca v systéme IP s variabilným ohniskom 2.7-13.5mm. Kamera má snímač 1/2.7” CMOS, ktorý pracuje v rozlíšení 2960×1668(5Mpx). Kompresia dát zariadenia funguje v štandarde H.265+ / H.265 / H.265+ / H.264 / H.264+ / MJPEG / Ai Coding. Funkcia WDR 120dB zlepšuje dynamiku kamery a vyťahuje viac detailov z kontrastného pozorovacieho plánu.

Zariadenie má tiež vstavaný IR reflektor s dosahom do 60m. Teleso kamery je vytvorené v štandarde IP67, čo zabezpečuje jej úplnú ochranu pred vnikaním prachu a vodou. Kamera je napájaná napätím 12V DC alebo cez PoE(802.3af).

Technické parametre:

• Snímač 1/2.7" CMOS
• Rozlíšenie: 2960×1668(5Mpx)
• Kompresia obrazu: H.265 / H.265+ / H.264 / H.264+ / MJPEG / Ai Coding
• Variabilný objektív: 2.7-13.5mm

• IR osvetľovač: Áno, dosah do 60m
• Funkcie obrazu: AGC, AES, AWB, BLC, HLC, EIS, Defog, 3D DNR
• Funkcia rozšírenej dynamiky: Áno, WDR 120dB
• Vybrané inteligentné funkcie Ai: Klasifikácia objektu človek/vozidlo, prechod čiary, vniknutie do oblasti
• SMD: Áno, SMD 4.0
• Vstavaný mikrofón: Áno

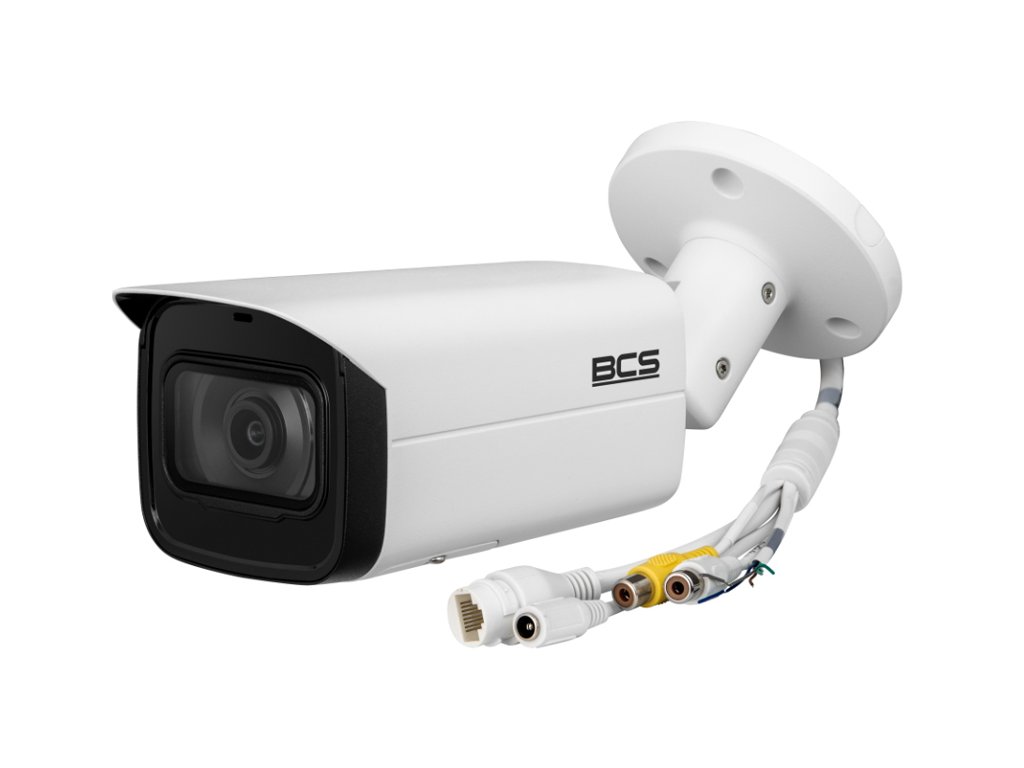

• Audio vstup/výstup: 1/1
• Alarm vstup/výstup: 1/1
• Podpora: Web Service, CMS BCS Manager (Windows/Linux/MAC), Mobilná aplikácia(iOS, android)
• Kompatibilita: ONVIF(S/G/T)

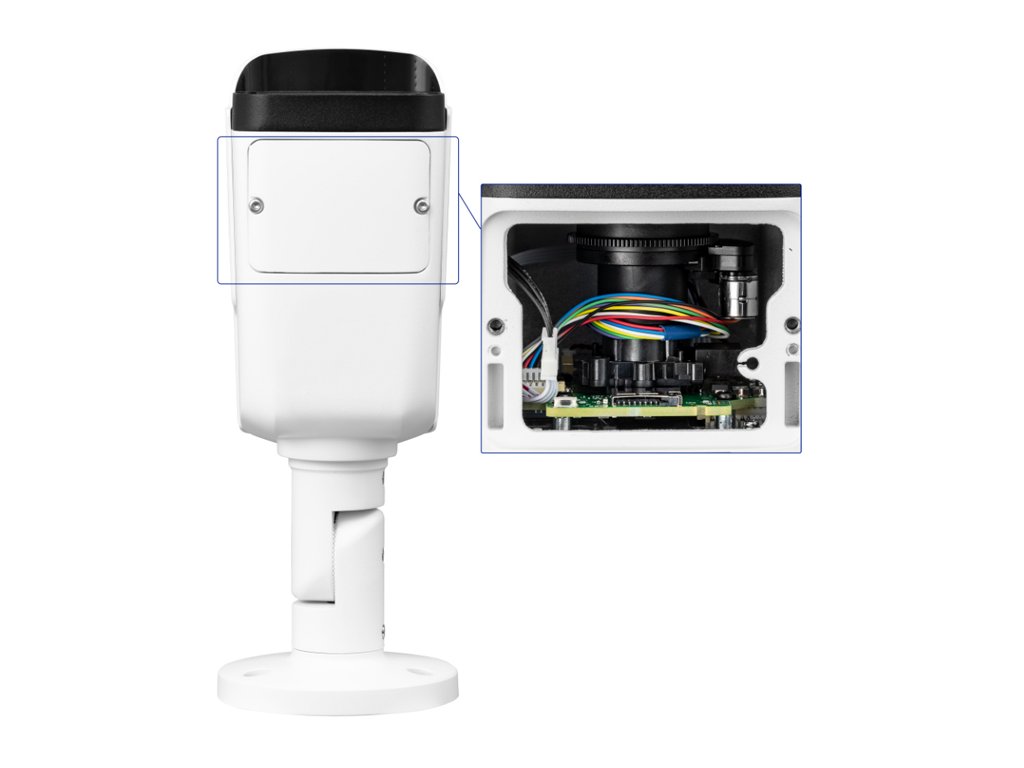

• Slot pre microSD: Áno, karta do 256GB
• Stupeň krytia: IP67
• Prevádzková teplota: -30°C do +60°C
• Napájanie: 12V DC alebo PoE(802.3af)
• Spotreba: max 8.5W
• Hmotnosť: 0.8 kg
• Rozmery: 244.1×79×75.9mm

Regulovaný uhol nahrávania

Variabilný objektív 2.7-13.5mm

V kamere BCS Line použitý snímač CMOS s rozmerom 1/2.7" palca a objektív s variabilným ohniskom 2.7-13.5mm umožňuje dosiahnuť regulovaný uhol pozorovania od cca 99° do cca 28° v horizontále. Taká konštrukcia optiky kamery robí, že prezentovaný model je ideálny na realizáciu prehľadu celkových udalostí na sledovanej scéne. Zároveň vďaka vysokej rozlíšení snímača - 2960 x 1688p - zariadenie zabezpečuje veľmi dobré zobrazenie detailov a možnosť podrobnej analýzy obsahu nahrávok prostredníctvom 16-násobného digitálneho zoomu.

Obr. 3 Porovnanie uhlov nahrávania pre rôzne objektívy (pri snímači 1/2.8")

Napájanie cez PoE

Prenos dát a napájania jedným káblom

Priemyselná kamera BCS-L-TIP55VSR6-Ai1, ako väčšina moderných IP kamier, využíva štyri spôsoby napájania - klasicky cez zásuvku 12V DC a priamo cez UTP kábel s využitím technológie Power over Ethernet (PoE). Napájanie cez PoE môže byť realizované priamo cez switch alebo injector PoE.

Medzi výhody využitia štandardu PoE patrí:

• skrátený čas a znižené náklady na inštaláciu vďaka zjednodušenej štruktúre káblovania
• nedostatok potreby inštalovať ďalšie zdroje napájania
• možnosť napájania kamier na vzdialenosť až až 250m (režim EXTEND)

Obr. 4 Zásada fungovania napájania PoE

Efektívna kompresia dát

Štandard H.265/ HVEC

Nové modely sieťových kamier BCS Line využívajú na kompresiu video materiálu efektívny kodek HEVC (ang. High Efficiency Video Coding), označovaný v oblasti systémov priemyselnej televízie ako H.265. Tento štandard bol vytvorený na základe potreby prenosu video materiálov s vysokým rozlíšením (4K) bez nadmerného zaťaženia prenosovej linky. V porovnaní s predchádzajúcim štandardom H.264 nová technológia umožňuje takmer dvojitú úsporu šírky pásma, čo v systémách monitorovania CCTV vedie k predĺženiu doby archívacie materiálu na disku, zvýšeniu dostupnej priepustnosti prenosového kanála a predĺženiu životnosti dátových nosičov. Navyše, rozdiel v kvalite video materiálu v kompresii H.265 v porovnaní s verziou H.264 je prakticky nepozorovateľný.

Obr. 5 Rozdiely medzi výkonom kompresie H.265 a H.254

Dôležité: režim kompresie v kamere BCS-L-TIP55VSR6-Ai1 je možné voľne prepínať medzi H.265 a H.264, čo jej umožňuje pracovať s rekordérmi, ktoré nepodporujú kompresiu HVEC.

Diaľková správa a náhľad

Pripojenie P2P a VMS

Realizácia pripojenia do siete v kamere je možná prostredníctvom vstavaného ethernetového pripojenia (self-adaptive). Toto pripojenie umožňuje konfiguráciu práce, modifikáciu parametrov obrazu a živý náhľad aj prehrávanie nahrávok (kamery so slotom pre microSD) z úrovne rozhrania WEB Server'a, určeného programu typu VMS alebo mobilnej aplikácie na zariadenia so systémom Android alebo iOS. Seria BCS Line využíva na vzdialené pripojenie nasledujúce platformy:

• Program VMS; BCS Manager alebo Smart PSS - určený softvér na správu monitorovania obrazu, ktorý umožňuje pokročilé modifikácie celej sústavy, synchronizované prehrávanie nahrávok a správu parametrov detekcie udalostí a inteligentnej analýzy obrazu.
• Internetový prehliadač WEB - umožňuje rýchle nadviazanie spojenia s využitím IP adresy zariadenia, poskytujúc prístup k plnej funkcionalite zariadenia. Pre systémy BCS sa odporúča používať prehliadač Internet Explorer, ktorý podporuje tzv. plugin Active-X, nevyhnutný na získanie video prúdu z kamery.
• Mobilná aplikácia BCS - mobilná platforma pre systémy Android a iOS, umožňujúca živý náhľad, prehrávanie nahrávok a prijímanie oznámení o udalostiach v rámci systému. Mobilná platforma BCS využíva spojenie cez cloud P2P, čo eliminuje potrebu presmerovania IP adries na routeri.

Dôležitou vlastnosťou kamier BCS zo série Line je kompatibilita s otvoreným protokolom ONVIF, čo umožňuje pripojenie kamier k NVR rekordérom a VMS programom iných výrobcov.

Technická špecifikácia:
