Podrobný popis

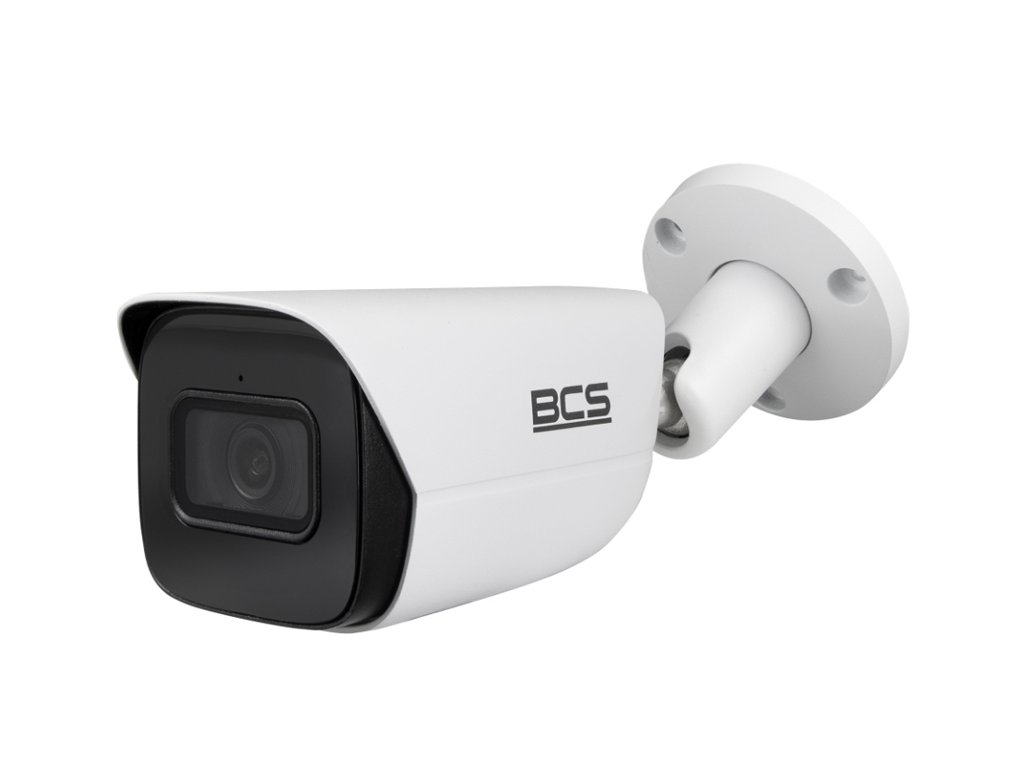

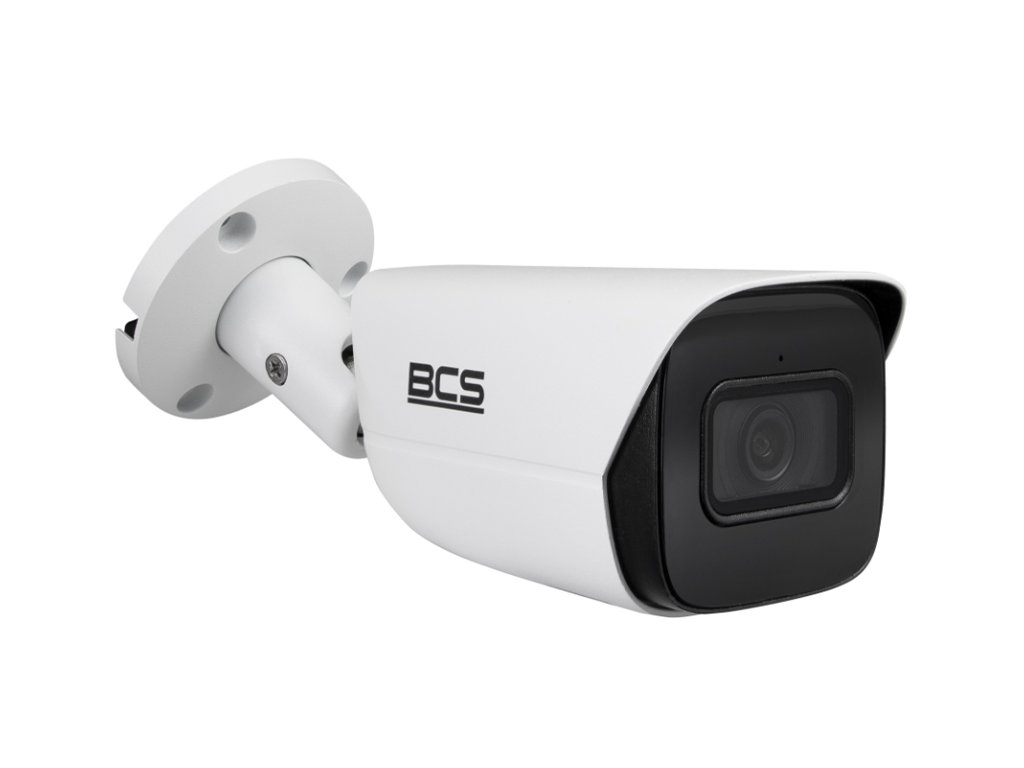

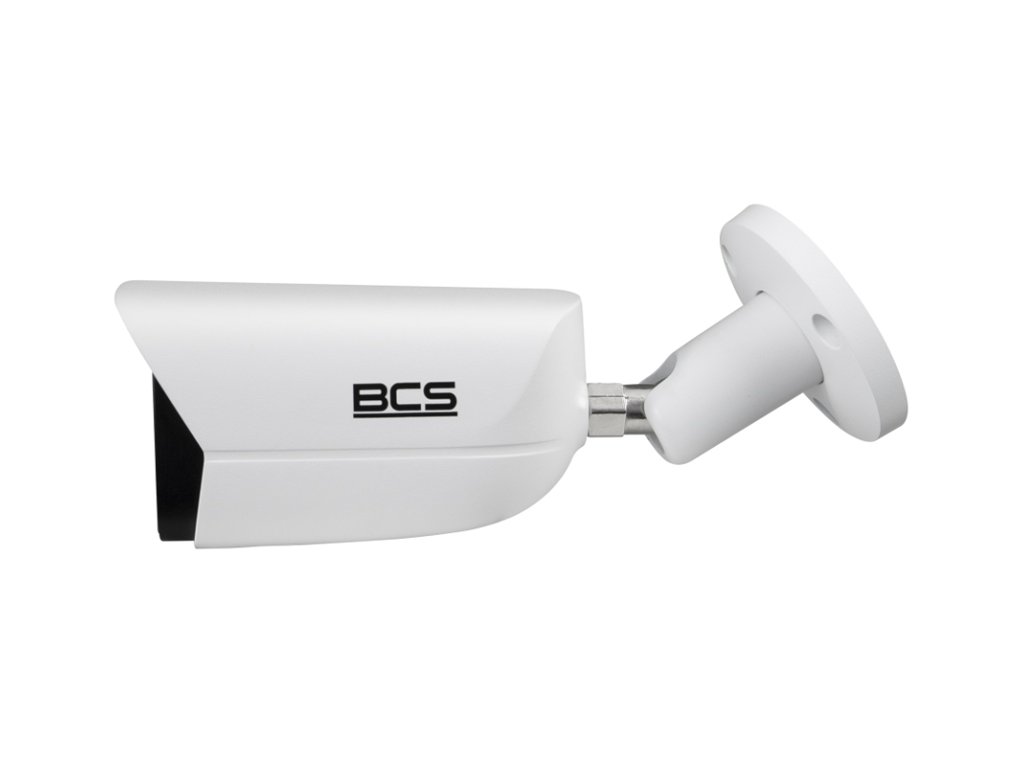

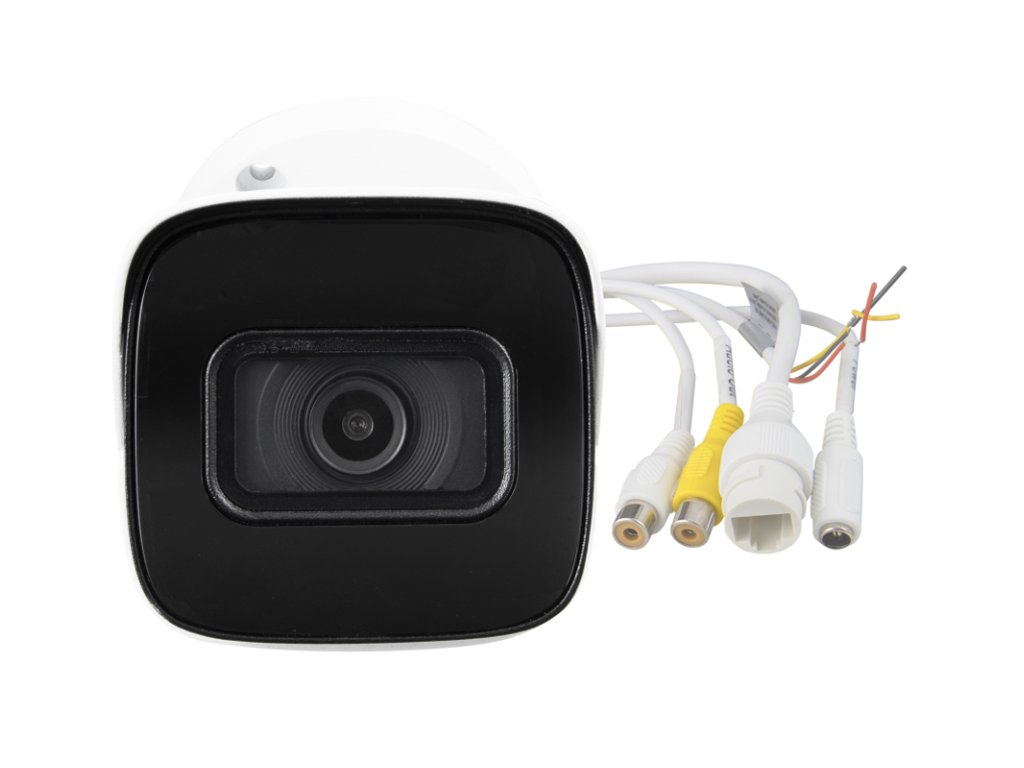

IP tubová kamera BCS-L-TIP25FSR5-Ai2 - BCS Line
Model BCS-L-TIP25FSR5-Ai2 je kamera pracujúca v systéme IP s pevnou ohniskovou vzdialenosťou 2.8mm. Kamera má snímač 1/2.7” CMOS, ktorý pracuje v rozlíšení 2960×1668(5Mpx). Kompresia dát zariadenia funguje v štandarde H.265+ / H.265 / H.264+ / H.264 / MJPEG / Ai Coding. Funkcia WDR 120dB zlepšujúca dynamiku kamery poskytuje väčší objem detailov z kontrastného plánu pozorovania. Zariadenie má tiež zabudovaný IR osvetľovač s dosahom do 50m.
Puzdro kamery je vytvorené v štandarde IP67, čo zaisťuje jej úplnú ochranu proti vnikaniu prachu a ochranu proti vnikaniu vody. Kamera je napájaná napätím 12V DC alebo prostredníctvom PoE (802.3af)/ePoE.
Technické parametre:
- Snímač 1/2.7" CMOS
- Rozlíšenie: 2960×1668(5Mpx)
- Kompresia obrazu: H.265+ / H.265 / H.264+ / H.264 / MJPEG / Ai Coding
- Pevná ohnisková vzdialenosť: 2.8mm
- IR osvetľovač: do 50m
- Funkcie obrazu: AGC, AES, AWB, BLC, HLC, WDR 120dB, 3D DNR, Defog
- Vybrané inteligentné funkcie Ai: Detekcia tváre, počítanie osôb, metadáta, teplotná mapa
- Audio vstup/výstup: 1/1
- Alarmové vstupy/výstupy: 1/1
- Zabudovaný mikrofón: Áno
- Podpora: Podpora: Web Service, CMS BCS Manager (Windows/Linux/MAC), Mobilná aplikácia(iOS, android)

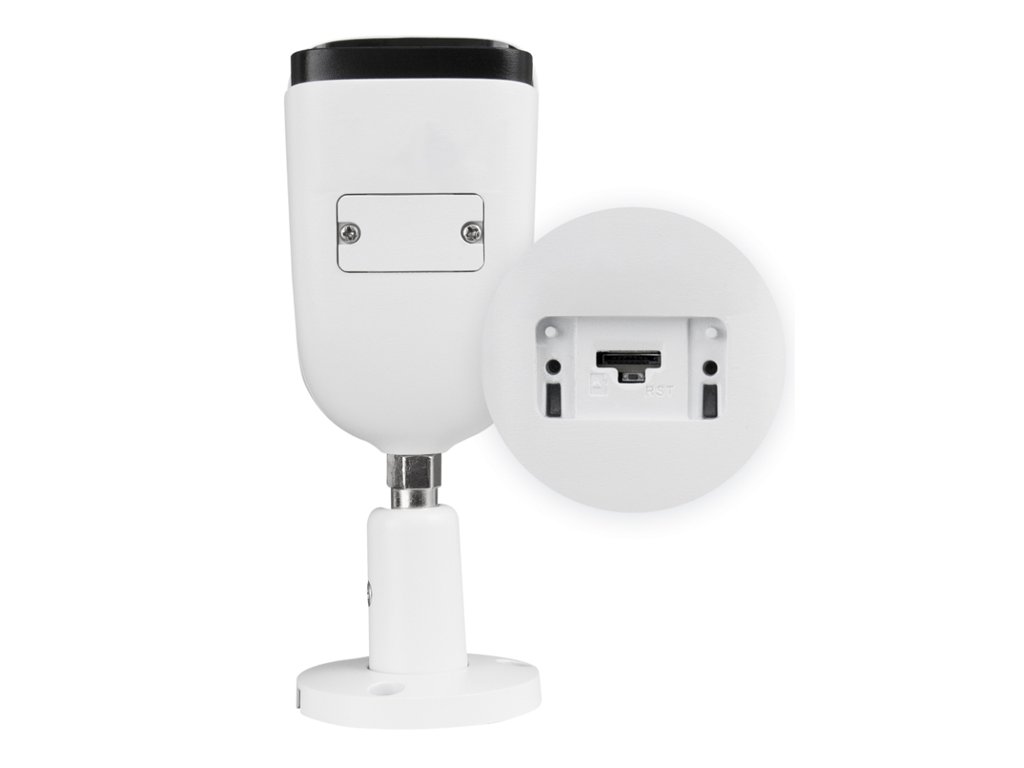

- Slot pre microSD kartu: do 512GB
- Trieda krytia: IP67
- Prevádzková teplota: -40°C ~ +60°C
- Napájanie: DC 12V alebo PoE/ePoE
- Rozmery: 192.7×70.5×66.4mm
- Hmotnosť: 0.59 kg
Široký uhol nahrávania
Ohnisková vzdialenosť 2.8mm
Snímač CMOS v kamere BCS s rozmerom 1/2.7" palca a objektív s pevnou ohniskovou vzdialenosťou 2.8mm umožňuje dosiahnuť regulovaný uhol pozorovania od cca 111°. Takáto konštrukcia optiky kamery zaisťuje, že prezentovaný model je ideálny na realizáciu prehľadu celkových udalostí v rámci sledovanej scény. Zároveň vďaka vysokému rozlíšeniu snímača - 2960 x 1668p - zariadenie poskytuje veľmi dobré zobrazenie detailov a možnosti podrobnej analýzy obsahu nahrávok prostredníctvom 16-násobného digitálneho zoomu.
![]()
Obr. 3 Porovnanie uhlov nahrávania pre rôzne objektívy (pri snímači 1/2.8")
Napájanie cez PoE
Prenos dát a napájanie jedným káblom
Priemyselná kamera BCS-L-TIP25FSR5-Ai2, rovnako ako väčšina moderných IP kamier, využíva dva spôsoby napájania - klasicky cez konektor 12V DC a priamo cez UTP kábel s využitím technológie Power over Ethernet (PoE). Napájanie cez PoE môže byť realizované priamo cez switch alebo PoE injektor.
Medzi výhody, ktoré prináša aplikácia štandardu PoE, patrí:
- skrátený čas a nižšie náklady na inštaláciu vďaka zjednodušenej štruktúre káblov
- žiadna potreba inštalovať ďalšie napájače
- možnosť napájania kamier na vzdialenosť až 250m (režim EXTEND)
![]()
Obr. 4 Princíp fungovania napájania PoE
Výkonná kompresia dát
Štandard H.265/ HVEC
Nové modely sieťových kamier BCS Line využívajú na kompresiu video materiálu efektívny kodek HEVC (ang. High Efficiency Video Coding), označovaný v odvetví systémov priemyselnej televízie ako H.265. Tento štandard bol vytvorený v odpovedi na potrebu prenosu video materiálov vo vysokom rozlíšení (4K) bez nadmerného zaťaženia prenosového pripojenia. V porovnaní s predchádzajúcim štandardom H.264 nová technológia umožňuje takmer dvojité úspory šírky pásma, čo v systémoch monitorovania CCTV vedie k predĺženiu času archivácie materiálu na disku, zvýšeniu dostupnej priepustnosti siete a predĺženiu životnosti dátových nosičov. Čo viac, rozdiel v kvalite video materiálu pri kompresii H.265, v porovnaní s verziou H.264, je prakticky nepostrehnuteľný.
![]()
Obr. 5 Rozdiely medzi výkonnosťou kompresie H.265 a H.264
Dôležité: režim kompresie v kamere BCS-L-TIP25FSR5-Ai2 je možné voľne prepínať medzi H.265 a H.264, čo jej umožňuje pracovať s rekordérmi, ktoré nepodporujú kompresiu HVEC.
Diaľková obsluha a prehľad
Pripojenie P2P a VMS
Možnosť pripojenia k sieti v kamere je možná cez zabudované Ethernetové rozhranie (self-adaptive). Toto pripojenie umožňuje konfiguráciu prevádzky, úpravu parametrov obrazu a živý náhľad a prehrávanie nahrávok (kamery so slotom microSD) z úrovne rozhrania WEB Server'a, určeného programu typu VMS alebo mobilnej aplikácie na zariadeniach s operačným systémom Android alebo iOS. Séria BCS Line využíva na vzdialené pripojenie nasledujúce platformy:
- Program VMS; BCS Manager alebo Smart PSS - určený softvér na správu vizuálneho monitorovania, ktorý umožňuje pokročilé úpravy celého systému, synchronizované prehrávanie nahrávok a správu parametrov detekcie udalostí a inteligentnú analýzu obrazu.
- WEB prehliadač - umožňuje rýchle nadviazanie pripojenia s použitím IP adresy zariadenia, poskytujúc prístup k plnej funkčnosti zariadenia. Pre systémy BCS sa odporúča používať prehliadač Internet Explorer, ktorý podporuje tzv. plugin Active-X, nevyhnutný na získanie video prúdu z kamery.
- Mobilná aplikácia BCS - mobilná platforma pre operačné systémy Android a iOS, poskytujúca možnosť živého prehľadu, prehrávania nahrávok a prijímania upozornení o udalostiach v rámci systému. Mobilná platforma BCS využíva pripojenie cez cloud P2P, čo eliminuje potrebu preposielať IP adresy na routeri.
Dôležitou vlastnosťou kamier BCS zo série Line je kompatibilita s otvoreným protokolom ONVIF, ktoré umožňuje pripojenie kamier k rekordérom NVR a programom VMS od iných výrobcov.
![]()
Technická špecifikácia:
| BCS-L-TIP25FSR5-Ai2 |
| Kamera |
| Snímač | 1/2.7” CMOS |
Systém skenovania
| Pokrokové skenovanie |
| Maximálne rozlíšenie | 2960 x 1668(5Mpx) |
| RAM/ROM | 1GB/4GB |
| Citlivosť | 0.0009Lux(Color,F1.6,30IRE) 0.0005Lux(F1.6,B/W,30IRE) 0Lux(IR) |
Pomer S/N
| 56dB
|
| Závierka | Auto / manuál 1/3~1/100000s |
| Objektív | 2.8mm |
| Uhol pohľadu | H: 111° V: 58° D: 132° |
| IR osvetľovač | Áno, dosah do 50m
|
Rozlíšenie
| 5M(2960×1668) / 4M(2880×1620)(2688×1520)(2560×1440) / 3M(2304×1296)(2048×1536) /2M(1920×1080) / 720P(1280×720) /D1(704×576/704×480) / CIF(352×288/352×240) |
| Kompresia | H.265+ / H.265 / H.264+ / H.264 / MJPEG / Ai Coding |
Hlavný prenosový rýchlosť
| 2960×1668(1~25/30fps) |
| Druhý prenosový rýchlosť | 704×576/704×480(1~25/30fps) |
Tretí prenosový rýchlosť
| 1920×1080(1~25/30fps) |
Štvrtý prenosový rýchlosť
| 1280×720(1~25/30fps) |
| Bitrate | H264: 32Kbps~16384Kbps H265: 12Kbps~11776Kbps |
| Zoom | Digitálny 16x |
| Funkcie obrazu |
| AGC | Auto/rukou |
AWB (vyváženie bielej)
| Auto/rukou |
| BLC | Áno |
| HLC | Áno |
AES
| Áno
|
| Defog | Áno |
| Široký rozsah dynamiky | Áno, WDR 120dB
|
| Redukcia šumu | 3D DNR
|
Detekcia pohybu
| 4 oblasti (úprava: veľkosť, poloha, citlivosť, prah) |
| Ochranné masky | 8 |
| Inteligentné funkcie Ai |
| Zabudované inteligentné funkcie | Zabudované inteligentné algoritmy rozpoznávania a analýzy obrazu |
| Perimetrická ochrana | Vniknutie do oblasti, prekročenie čiary, rýchle pohyby, potulovanie, detekcia davu, detekcia
parkovania |
| Rozpoznávanie objektov | Rozpoznávanie osoba/vozidlo pre vniknutie do oblasti, prekročenie čiary znižuje falošné upozornenie na alarm |
| Inteligentná detekcia predmetov | Inteligentné detekovanie zabudnutých/ostávajúcich predmetov |
| Detekcia tváre | Detekcia a sledovanie tváre, vyfotenie tváre, rozpoznávanie atribútov a výrazov tváre |
| Počítanie osôb | Počítanie osôb pre prekročenie čiary/vniknutie do oblasti, počítanie vstupov, výstupov a pobytu,
monitorovanie a správa fronty osôb, generovanie a exportovanie správ v časových obdobiach. |
| Metadáta | Atribúty osoby (pohlavie, oblečenie, farba, taška, pokrývka hlavy, dáždnik), atribúty tváre (pohlavie, vek, výraz
tváre, okuliare, maska, brada), atribúty vozidla (typ, farba, logo, bezpečnostné pásy, fajčenie, telefón) |
| Teplotná mapa | Zaznamenávanie pohybu objektov v časovom období, štatistika hustoty časového pohybu prezentovaná
graficky v odtieňoch červenej/modrej |
| SMD | Áno, SMD 3.0 |
| Audio & Alarm |
Kompresia zvuku
| G.711A / G.711Mu / G.723 / G.726 / PCM |
| Mikrofón | Áno |
| Audio vstup/výstup | 1/1 |
| Alarmové vstupy/výstupy | 1/1 |
| Sieť |
| Sieťové pripojenie | RJ-45 (10/100Base-T) |
| Protokoly | IPv4, IPv6, HTTP, TCP, UDP, ARP, RTP, RTSP, RTCP, RTMP, SMTP, FTP, SFTP, DHCP, DNS, DDNS, QoS, UPnP, NTP, Multicast, ICMP, IGMP, NFS, SAMBA, PPPoE, SNMP, P2P |
| Kompatibilita | ONVIF(S/G/T) |
| Podpora | Web Service, CMS BCS Manager (Windows/Linux/MAC), Mobilná aplikácia(iOS, android) |
| Celkovo |
Slot pre pamäťovú kartu
| Áno, microSD karta do 512GB |
| Trieda krytia | IP67 |
| Napájanie | 12V DC / PoE(802.3af)/ePoE |
Spotreba energie
| <8.3W |
| Pracovná teplota | -40 °C do 60 °C |
| Povolená vlhkosť | 10~95%RH |
| Farba puzdra | Biela |
| Rozmery | 192.7×70.5×66.4mm |
| Hmotnosť | 0.59 kg |
