Podrobný popis

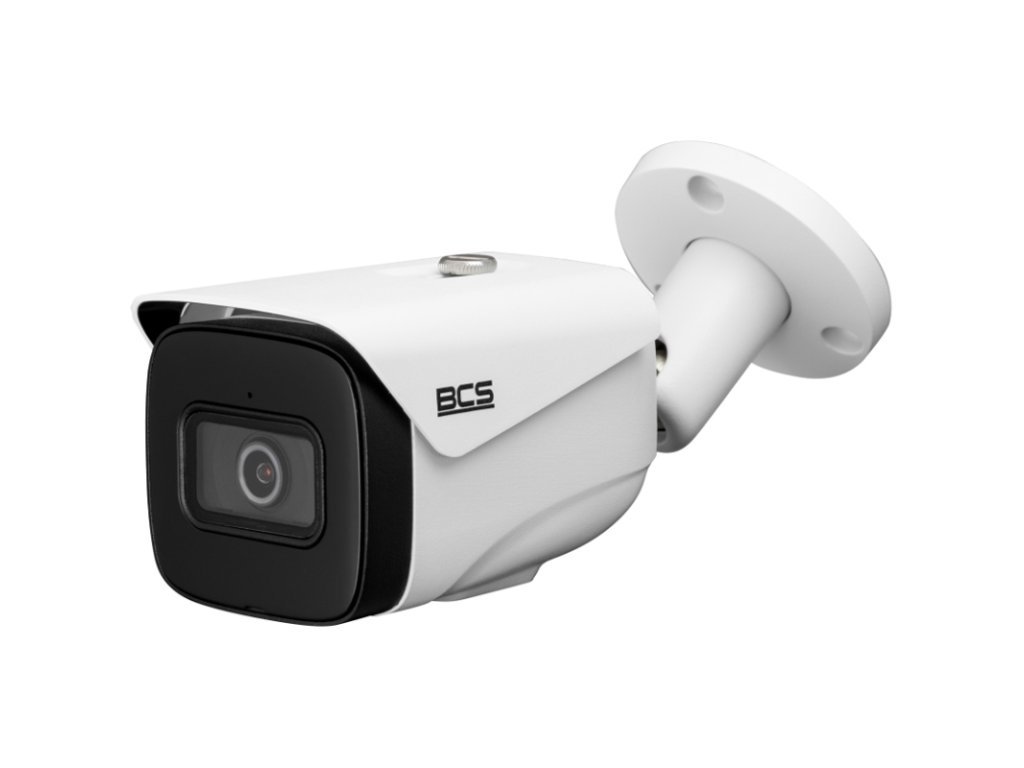

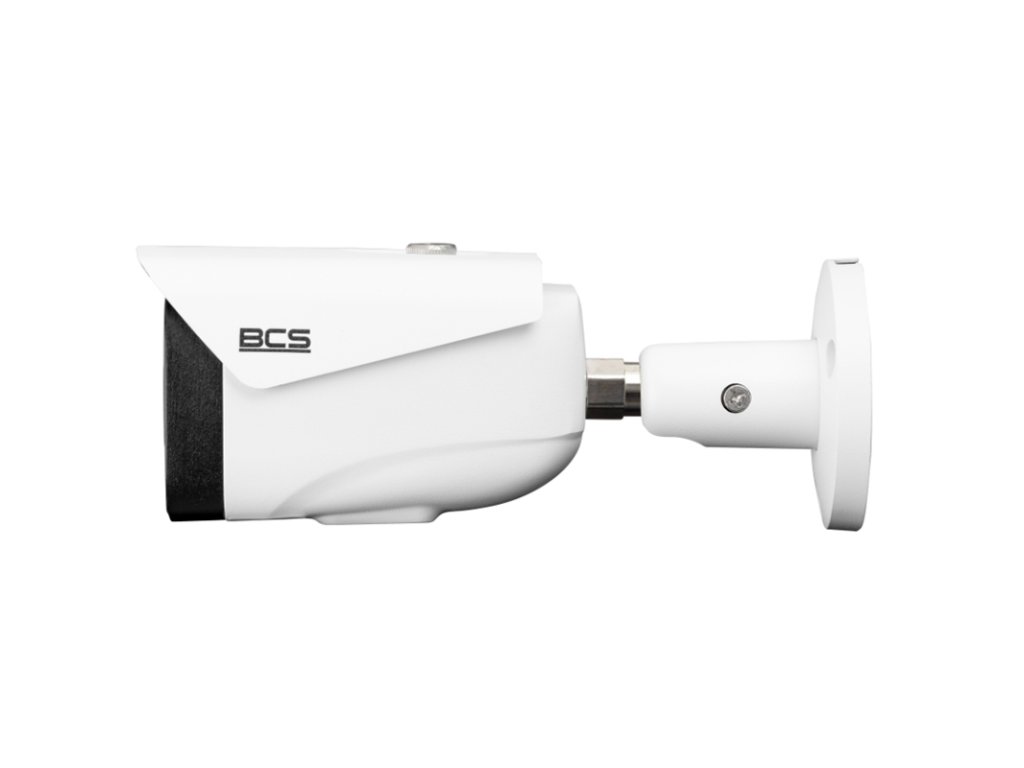

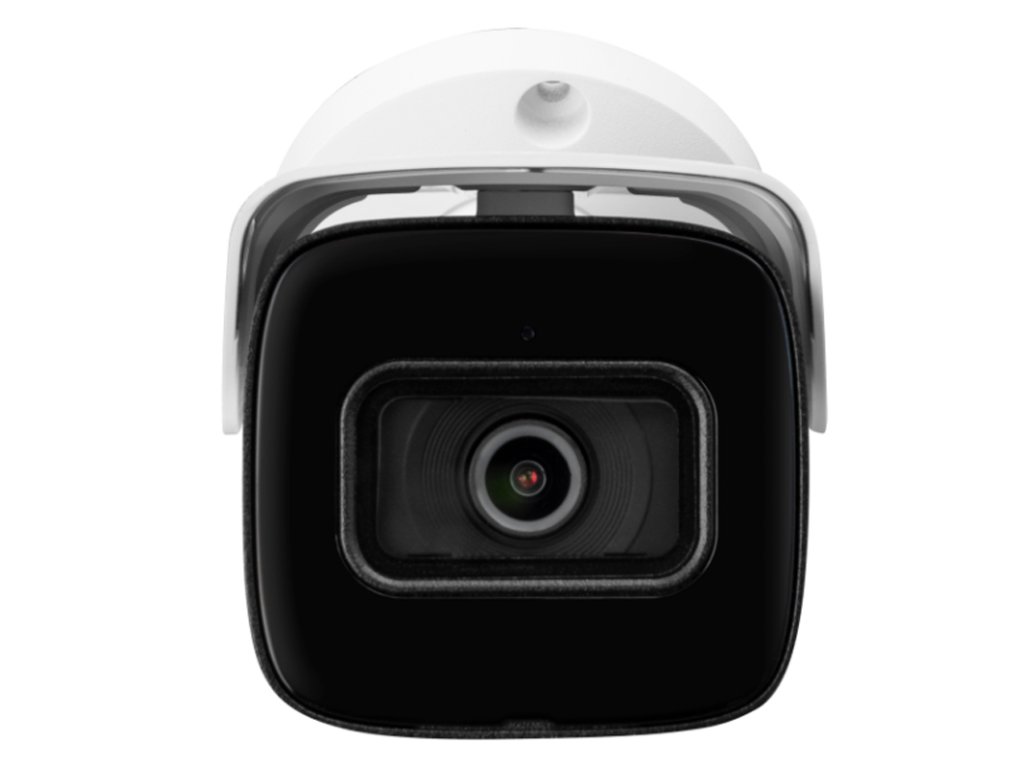

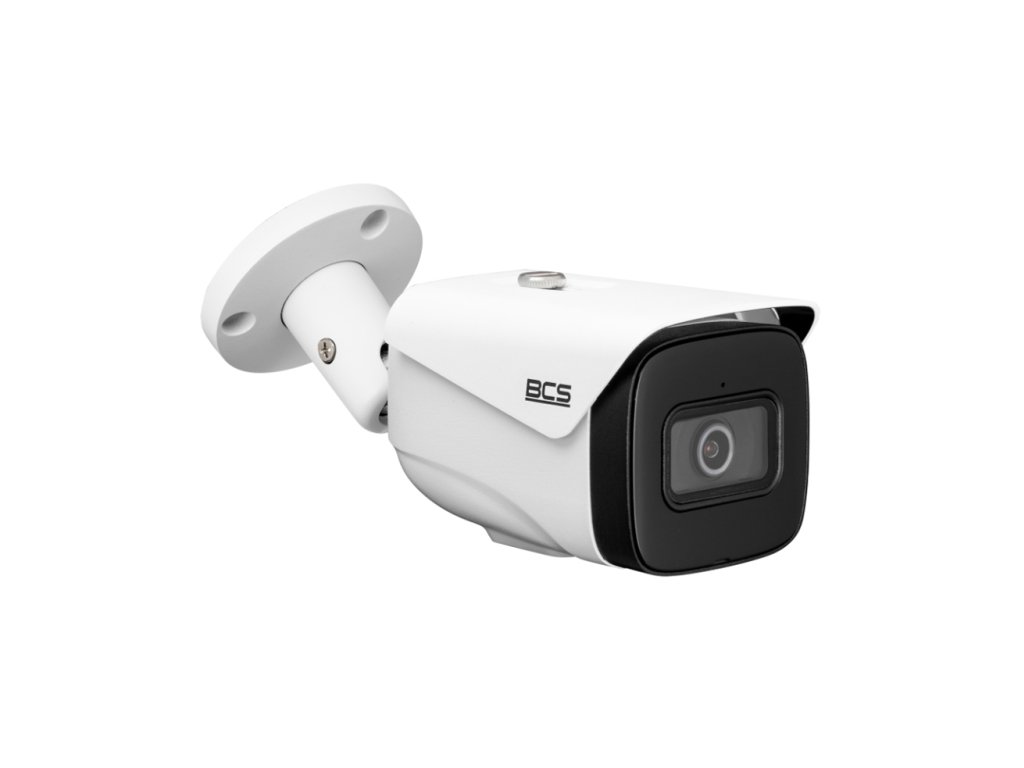

IP tubová kamera BCS-L-TIP25FSR5-Ai1 - BCS
Model BCS-L-TIP25FSR5-Ai1 je kamera fungujúca v systéme IP s pevným ohniskom 2.8mm. Kamera má snímač 1/2.8” 5Mpx PS CMOS, ktorý pracuje v rozlíšení 2960×1668p. Kompresia dát zariadenia funguje podľa štandardu H.265 / H.265+ / H.264 / H.264+ / MJPEG. Funkcia True WDR(120dB) zvyšujúca dynamiku kamery vyťahuje viac detailov z kontrastného pozorovacieho plánu. Zariadenie má tiež zabudovaný LED reflektor s dosahom do 50m.
Kryt kamery bol vyrobený v štandarde IP67, čo zabezpečuje úplnú ochranu pred prachom a ochranu pred vnikaním vody. Kamera je napájaná napätím 12V DC alebo cez PoE (802.3af).
Technické parametre:
- Snímač 1/2.8" 5Mpx Starlight PS CMOS
- Rozlíšenie: 2960×1668@20fps (30fps pri vypnutom Ai)
- Kompresia obrazu: H.265 / H.265+ / H.264 / H.264+ / MJPEG
- Pevné ohnisko: 2,8mm
- IR reflektor: do 50m
- Funkcie obrazu:AGC, AES, AWB, BLC, HLC, WDR(120dB),ROI, 3DNR
- Funkcie Ai : rozpoznávanie objektov, ochrana perymetrie
- Audio vstup/výstup: 1/1
- Alarmové vstupy/výstupy: 1/1
- Zabudovaný mikrofón: Áno
- Inteligentné funkcie: ochrana perymetrie, rozpoznávanie objektov
- Podpora: WEB Server, NVR, CMS (BCS Manager), mobilná aplikácia BCS (iOS, android), P2P
- Slot pre microSD kartu: do 256GB
- Exteriérový kryt z kovu IP67
- Prevádzková teplota: -40°C ~ +60°C
- Napájanie: DC 12V alebo PoE
Široký uhol nahrávania
Objektív 2.8mm
Snímač CMOS použitý v kamere BCS s rozmerom 1/2.8" palca a objektív s pevnou ohniskovou vzdialenosťou 2.8mm umožňujú dosiahnuť nastaviteľný uhol pozorovania od približne 111°. Taká konštrukcia optiky kamery robí tento model ideálnym na realizáciu prehľadu celkových udalostí v pozorovanej scéne. Zároveň vďaka vysokému rozlíšeniu snímača - 2960 x 1668p - zariadenie zabezpečuje veľmi dobré vykreslenie detailov a možnosť podrobnej analýzy obsahu záznamov cez 16-násobný digitálny zoom.
![]()
Obr. 3 Porovnanie uhlov nahrávania pre rôzne objektívy (pri snímači 1/2.8")
Napájanie cez PoE
Prenos dát a napájania jednym káblom
Priemyselná kamera BCS-L-TIP25FSR5-Ai1, podobne ako väčšina moderných IP kamier, využíva dva spôsoby napájania - klasicky cez zásuvku 12V DC a priamo cez UTP kábel s využitím technológie Power over Ethernet (PoE). Napájanie cez PoE môže byť realizované priamo cez switch alebo PoE injektor.
Medzi výhody využitia štandardu PoE patrí:
- skrátený čas a znižené náklady na inštaláciu vďaka zjednodušenému štruktúre kabeláže
- nevynucená potreba inštalácie dodatočných napájacích zdrojov
- možnosť napájania kamier na vzdialenosť až do 250m (EXTEND režim)
![]()
Obr. 4 Zásady fungovania napájania PoE
Efektívna kompresia dát
Štandard H.265/ HVEC
Nové modely sieťových kamier BCS Line využívajú na kompresiu video materiálu efektívny kodek HEVC (z angl. High Efficiency Video Coding), označovaný v oblasti systémov priemyselnej televízie ako H.265. Tento štandard bol vytvorený v reakcii na potrebu prenosu video materiálov vysokej rozlíšenia (4K) bez zbytočného zaťaženia prenosového rozhrania. V porovnaní s predchádzajúcim štandardom H.264 nová technológia umožňuje takmer dvojitú úsporu šírky pásma, čo v systémoch monitorovania CCTV vedie k predĺženiu času archivácie materiálu na disku, zvýšeniu dostupnej priepustnosti sieťového pripojenia a predĺženiu životnosti dátových nosičov. Navyše, rozdiel v kvalite video materiálu pri kompresii H.265 v porovnaní s verziou H.264 je prakticky nepostrehnuteľný.
![]()
Obr. 5 Rozdiely medzi efektivitou kompresie H.265 a H.254
Dôležité: režim kompresie v kamere BCS-L-TIP25FSR5-Ai1 je možné voľne prepínať medzi H.265 a H.264, čo jej umožňuje pracovať s rekordérmi, ktoré nepodporujú HVEC kompresiu.
Diaľkové ovládanie a prehľad
P2P a VMS pripojenie
Realizácia pripojenia k sieti v kamere je možná cez zabudované Ethernet pripojenie (self-adaptive). Toto pripojenie umožňuje konfiguráciu práce, modifikáciu parametrov obrazu a živý náhľad a prehrávanie záznamov (kamery so slotom microSD) z úrovne rozhrania WEB Server, určeného VMS programu alebo mobilnej aplikácie na zariadenia so systémom Android alebo iOS. Séria BCS Line využíva na vzdialené pripojenie nasledujúce platformy:
- VMS program; BCS Manager alebo Smart PSS - určený softvér na správu vizuálneho monitorovania, ktorý umožňuje pokročilé modifikácie celého systému, synchronné prehrávanie záznamov a správu parametrov detekcie udalostí a inteligentnej analýzy obrazu.
- WEB prehliadač - umožňuje rýchle nadviazanie pripojenia využitím IP adresy zariadenia, pričom zaisťuje prístup k plnej funkčnosti zariadenia. Pre systémy BCS sa odporúča používať prehliadač Internet Explorer, ktorý podporuje tzv. plugin Active-X, nevyhnutný pre získanie video streamu z kamery.
- Mobilná aplikácia BCS - mobilná platforma pre systémy Android a iOS, ktorá umožňuje živý prehľad, prehrávanie záznamov a prijímanie oznámení o udalostiach v rámci systému. Mobilná platforma BCS využíva pripojenie cez cloud P2P, čo eliminuje potrebu preposielania IP adries na routeri.
Dôležitou vlastnosťou kamier BCS zo série Line je kompatibilita s otvoreným protokolom ONVIF, ktorý umožňuje pripojenie kamier k NVR rekordérom a VMS programom iných výrobcov.
![]()
Technická špecifikácia:
| BCS-L-TIP25FSR5-Ai1 |
| Kamera |
| Snímač | 1/2.8” 5Mpx CMOS |
Systém skenovania
| Progressive Scan |
| Max. rozlíšenie | 2960 x 1668 |
| RAM/ROM | 512MB/128MB |
| Citlivosť | 0.007Lux/F1.4 |
S/N pomer
| >56dB
|
| Shutter | 1/3~1/100000s |
| Objektív | 2.8mm |
| Uhol pohľadu | 111° × 58°, Diagonálne 132° |
| IR osvětlení | 50m
|
Rozlíšenie
| 5M(2960×1668) / 4M(2880×1620)(2688×1520)(2560×1440) / 3M(2304×1296)(2048×1536) /
2M(1920×1080) / 720P(1280×720) / D1(704×576/704×480) / CIF(352×288/352×240) |
| Kompresia | H.265 / H.265+ / H.264 / H.264+ / MJPEG |
Rýchlosť hlavného streamu
| 2880×1620(1~20fps) 2960×1668(1~20fps) 2688×1520(1~25/30fps) |
| Rýchlosť druhého streamu | 704 × 576 @(1–25 fps)/704 × 480 @ (1–30 fps) |
Rýchlosť tretieho streamu
| 1920 × 1080 @(1–25/30 fps) |
| Bitrate | H.264: 3 kbps–8192 kbps H.265: 3 kbps–8192 kbps |
| Zoom | Digitálny 16x |
| Funkcie obrazu |
| AGC | Auto/rukou |
AWB (biely balans)
| Auto/rukou |
| BLC | Áno |
| HLC | Áno |
AES
| Áno
|
| ROI | Áno
|
| Široký dynamický rozsah | Áno, True WDR 120 dB
|
| Funkcie nastavenia obrazu | 2D/3D DNR; Zrkadlo/flip (0°, 90°, 180°, 270°); ostrosť - auto/rukou
|
Detekcia pohybu
| 4 oblasti (nastavenie: veľkosť, pozícia, citlivosť, prah) |
Vyhradené zóny
| 4 oblasti (nastavenie: veľkosť, pozícia) |
| Inteligentné funkcie |
| AI funkcie (tvár) | Ochrana perymetrie, rozpoznávanie objektov |
| Video |
| Video výstup | 1x RJ45 |
| Video pracovný režim | IP
|
A| udio |
Audio výstup
| 1 |
Audio vstup
| 1
|
Audio kodovanie
| PCM, G.711a, G.711Mu, G726 |
| Mikrofón | Áno, zabudovaný |
Sieť| |
| Sieťové pripojenie | RJ-45 (10/100Base-T) |
| Protokoly | IPv4; IPv6; HTTP; TCP; UDP; ARP; RTP; RTSP; RTCP; RTMP; SMTP; FTP; SFTP; DHCP; DNS; DDNS; QoS; UPnP; NTP; Multicast; ICMP; IGMP; NFS; SAMBA; PPPoE; SNMP
|
| Kompatibilita | ONVIF(S/G/T) |
| Užívatelia | 20 (som vypnutý súčasne)
|
Mobilné systémy
| iOS, android
|
| Podpora | Web Server, kompatibilita s BCS-NVR, CMS(BCS Manager), mobilná aplikácia BCS(iOS, android), P2P |
Spoločné| |
Pamäťová karta
| microSD až 256GB |
| Stupeň ochrany | IP67
|
| Odolnosť mechanická | N/A |
| Napájanie | DC12V(±30%), PoE(802.3af) |
Spotreba energie
| <7W |
| Prevádzková teplota -40 °C do 60 °C | |
| Prípustná vlhkosť | 10~95%RH |
| Materiál krytu | Kov |
| Rozmery | 192.7 mm × 70.5 mm × 66.4 mm |
| Hmotnosť | 0,59 kg |
