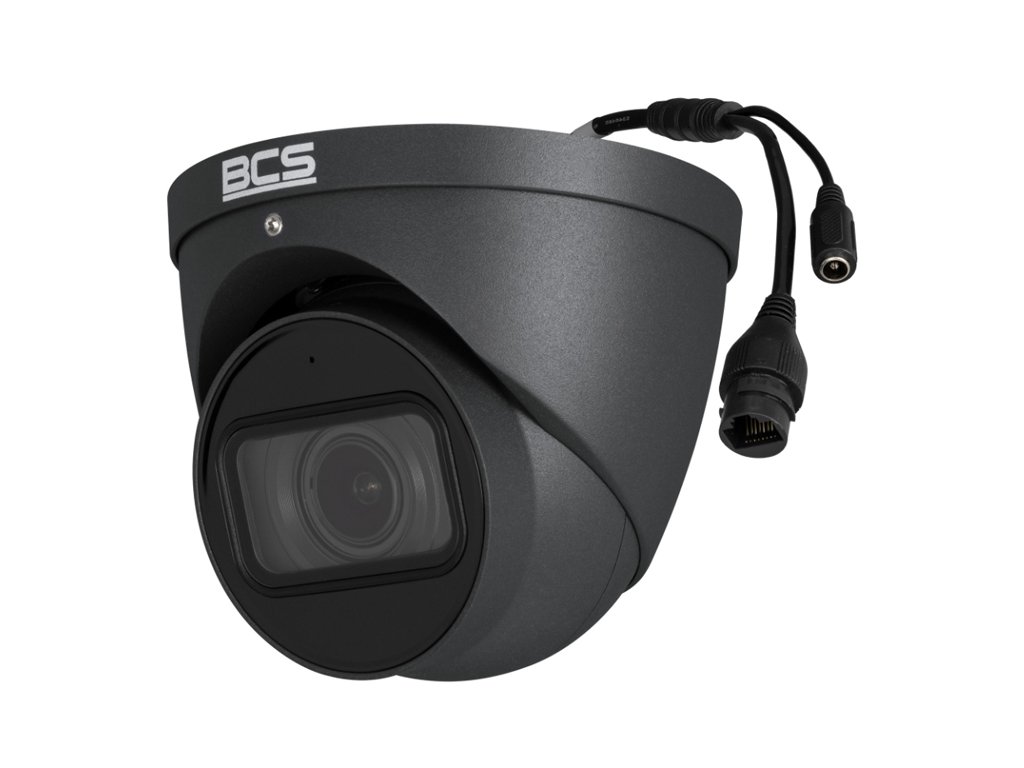

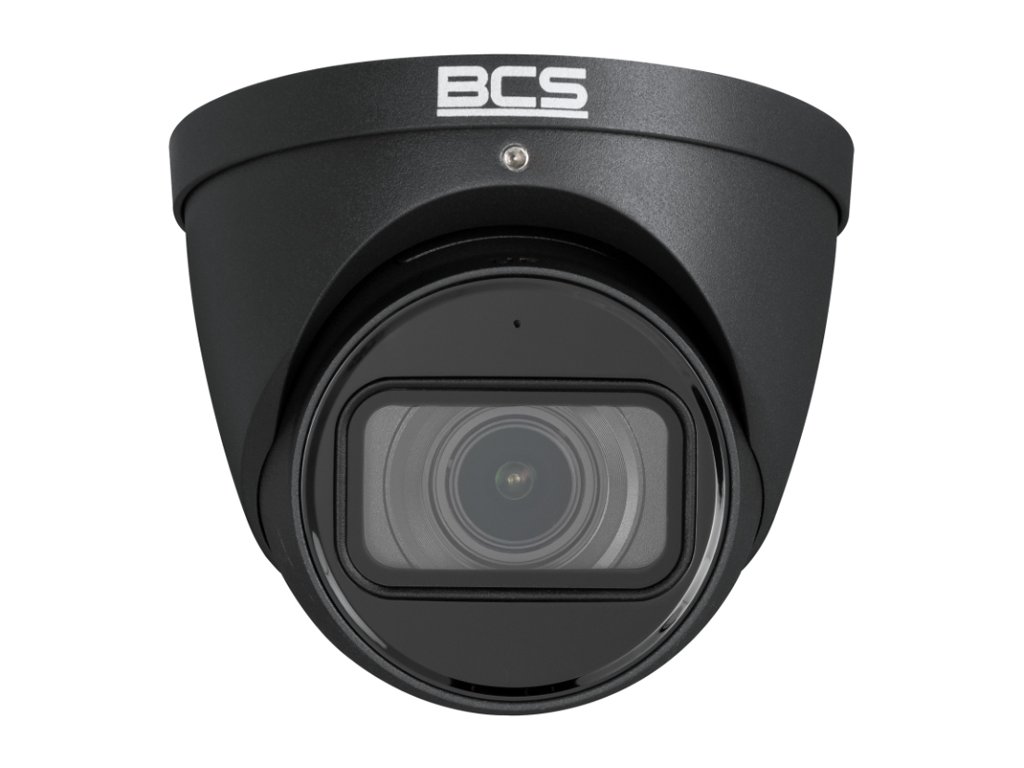

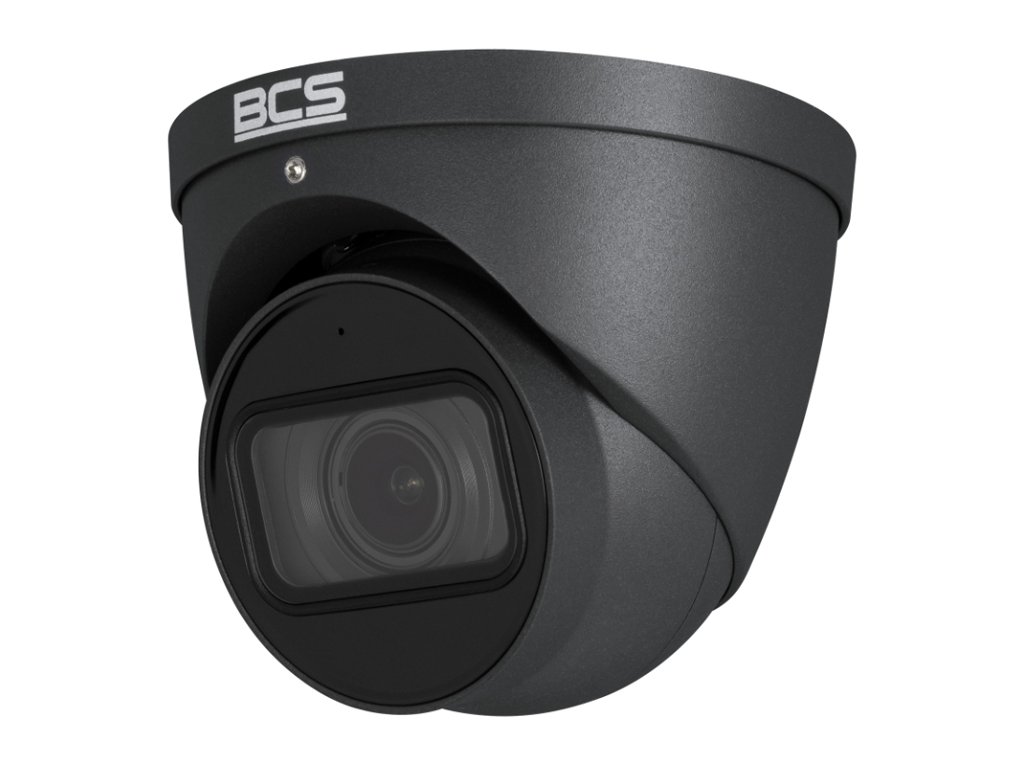

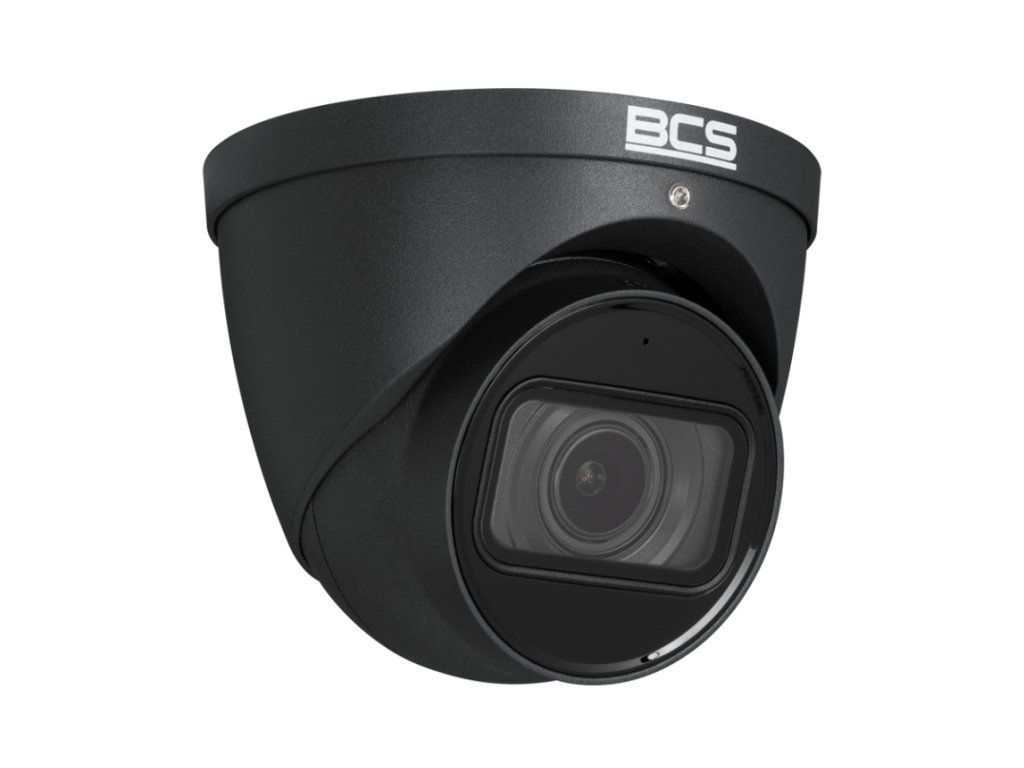

BCS-L-EIP58VSR4-Ai1-G - IP dome kamera 8Mpx, 2.7-13.5mm, Ai - BCS Line

Podrobný popis

Kamera kopulová IP BCS-L-EIP58VSR4-Ai1-G - BCS

Model BCS-L-EIP58VSR4-Ai1-G je kamera pracujúca v systéme IP s variabilným ohniskom 2.7-13.5mm. Kamera má snímač 1/2.8” CMOS, ktorý pracuje v rozlíšení 3840×2160(8Mpx). Kompresia dát zariadenia funguje v štandarde H.265+ / H.265 / H.264+ / H.264 / MJPEG / Ai Coding. Funkcia WDR 120dB zlepšujúca dynamiku kamery vytiahne väčšie množstvo detailov z kontrastného pozorovacieho plánu.

Zariadenie má tiež vstavaný IR vysielač z dosahom do 40m. Kryt kamery bol vytvorený v štandarde IP67, čo jej poskytuje úplnú ochranu proti vnikaniu prachu a vode. Kamera je napájaná napätím 12V DC alebo cez PoE (802.3af).

Technické parametre:

• Snímač 1/2.8" CMOS
• Rozlíšenie: 3840×2160(8Mpx)
• Kompresia obrazu: H.265+ / H.265 / H.264+ / H.264 / MJPEG / Ai Coding
• Variabilné ohnisko: 2.7-13.5mm

• IR osvetlenie: Áno, dosah do 40m
• Funkcie obrazu: AGC, AES, AWB, BLC, HLC, 3D DNR, EIS, Defog
• Funkcia rozšírenej dynamiky: Áno, WDR 120dB
• Vybrané inteligentné funkcie Ai: Vniknutie do oblasti, prekročenie čiary, klasifikácia objektu človek/vozidlo
• SMD: Áno, SMD 4.0
• Vstavaný mikrofón: Áno
• Podpora: Webové služby, CMS BCS Manager (Windows/Linux/MAC), Mobilná aplikácia(iOS, android)

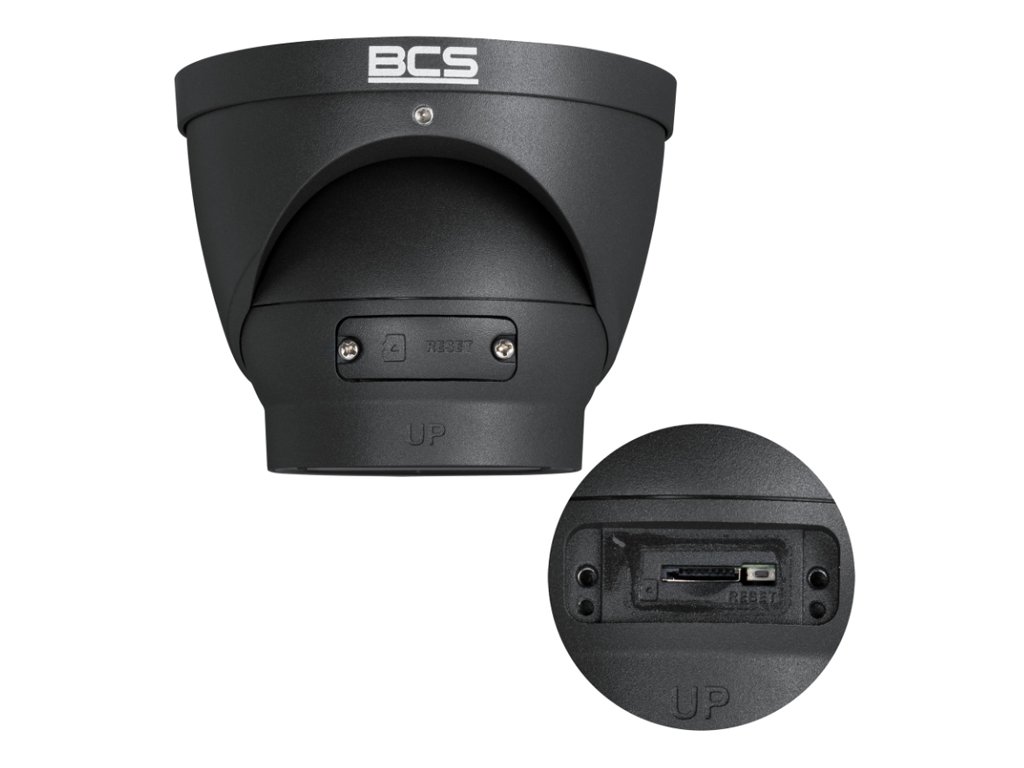

• Slot microSD: Áno, karta do 256GB
• Klasifikácia tesnenia: IP67
• Prevádzková teplota: -30°C do +60°C
• Napájanie: 12V DC alebo PoE(802.3af)
• Hmotnosť: 0.75 kg
• Rozmery: 122×108.3mm

Regulovateľný uhol nahrávania

Variabilné ohnisko 2.7-13.5mm

Použitý snímač CMOS v kamere BCS v rozmere 1/2.8" palca a objektív s variabilnou ohniskovou vzdialenosťou 2.7-13.5mm umožňujú dosiahnuť regulovateľný uhol pozorovania od cca 109° do cca 30° v horizontálne. Takáto konštrukcia optiky kamery robí, že prezentovaný model sa ideálne hodí na realizáciu prehľadu udalostí v rámci sledovanej scény. Zároveň vďaka vysokej rozlíšení snímača - 3840 x 2160p - zariadenie zabezpečuje veľmi dobré zobrazenie detailov a možnosť podrobnej analýzy obsahu nahrávok prostredníctvom 16-násobného digitálneho zoomu.

Obr. 3 Porovnanie uhlov nahrávania pre rôzne objektívy (pri snímači 1/2.8")

Napájanie cez PoE

Prenos dát a napájania jedným káblom

Priemyselná kamera BCS-L-EIP58VSR4-Ai1-G, ako väčšina moderných IP kamier, využíva štyri spôsoby napájania - klasicky cez zásuvku 12V DC a priamo cez krútenú dvojicu UTP s využitím technológie Power over Ethernet (PoE). Napájanie cez PoE môže byť realizované priamo cez switch alebo injektor PoE.

Medzi výhody, ktoré plynú z využitia štandardu PoE, patrí:

• skrátený čas a znížená cena inštalácie vďaka zjednodušenej štruktúre kabeláže
• žiadna potreba inštalovať dodatočné napájače
• možnosť napájania kamier na vzdialenosť až až 250m (režim EXTEND)

Obr. 4 Princíp fungovania napájania PoE

Efektívna kompresia dát

Standard H.265/ HVEC

Nové modely sieťových kamier BCS Line využívajú na kompresiu videomateriálu efektívny kodek HEVC (ang. High Efficiency Video Coding), označovaný v oblasti priemyselnej televízie ako H.265. Tento štandard bol vytvorený v odpovedi na potrebu prenosu videomateriálov vysokej rozlíšenia (4K) bez nadmerného zaťaženia prenosového kanála. V porovnaní s predchádzajúcim štandardom H.264 nová technológia umožňuje takmer dvojnásobnú úsporu pásma, čo v systémoch monitorovania CCTV prispieva k predĺženiu času archivácie materiálu na disku, zvýšeniu dostupnej priepustnosti sieťového pripojenia a predĺženiu životnosti dátových nosičov. Navyše je rozdiel kvality videomateriálu v kompresii H.265 v porovnaní s verziou H.264 prakticky nepozorovateľný.

Obr. 5 Rozdiely medzi výkonom kompresie H.265 a H.254

Dôležité: režim kompresie v kamere BCS-L-EIP58VSR4-Ai1-G možno voľne prepínať medzi H.265 a H.264, čo jej umožňuje pracovať s rekordérmi, ktoré nepodporujú kompresiu HVEC.

Diaľková obsluha a náhľad

Pripojenie P2P a VMS

Realizácia pripojenia s sieťou v kamere je možná prostredníctvom vstavaného Ethernetového pripojenia (self-adaptive). Toto pripojenie umožňuje konfiguráciu práce, úpravu parametrov obrazu a živý náhľad a prehrávanie nahrávok (kamery so slotom microSD) z úrovne rozhrania WEB Servera, dedikovaného programu typu VMS alebo mobilnej aplikácie na zariadenia so systémom Android alebo iOS. Séria BCS Line využíva na vzdialené pripojenie nasledujúce platformy:

• Program VMS; BCS Manager alebo Smart PSS - dedikovaný softvér na správu vizuálneho monitorovania, ktorý umožňuje pokročilé úpravy celého systému, synchronizované prehrávanie nahrávok a správu parametrov detekcie udalostí a inteligentnú analýzu obrázkov.
• Internetový prehliadač WEB - umožňuje rýchle nadviazanie pripojenia s vyžitie adresy IP zariadenia, poskytujúc prístup k plnej funkčnosti zariadenia. Pre systémy BCS sa odporúča používať prehliadač Internet Explorer, ktorý podporuje takzvaný plugin Active-X, nevyhnutný na získanie video streamu z kamery.
• Mobilná aplikácia BCS - mobilná platforma pre operačné systémy Android a iOS, poskytujúca možnosť živého náhľadu, prehrávania nahrávok a prijímania oznámení o udalostiach v rámci systému. Mobilná platforma BCS využíva pripojenie cez cloud P2P, čo eliminuje potrebu presmerovania IP adries na routeri.

Dôležitou vlastnosťou kamier BCS zo série Line je kompatibilita s otvoreným protokolom ONVIF, umožňujúcim pripojiť kamery k rekordérom NVR a programom VMS iných výrobcov.
