Podrobný popis

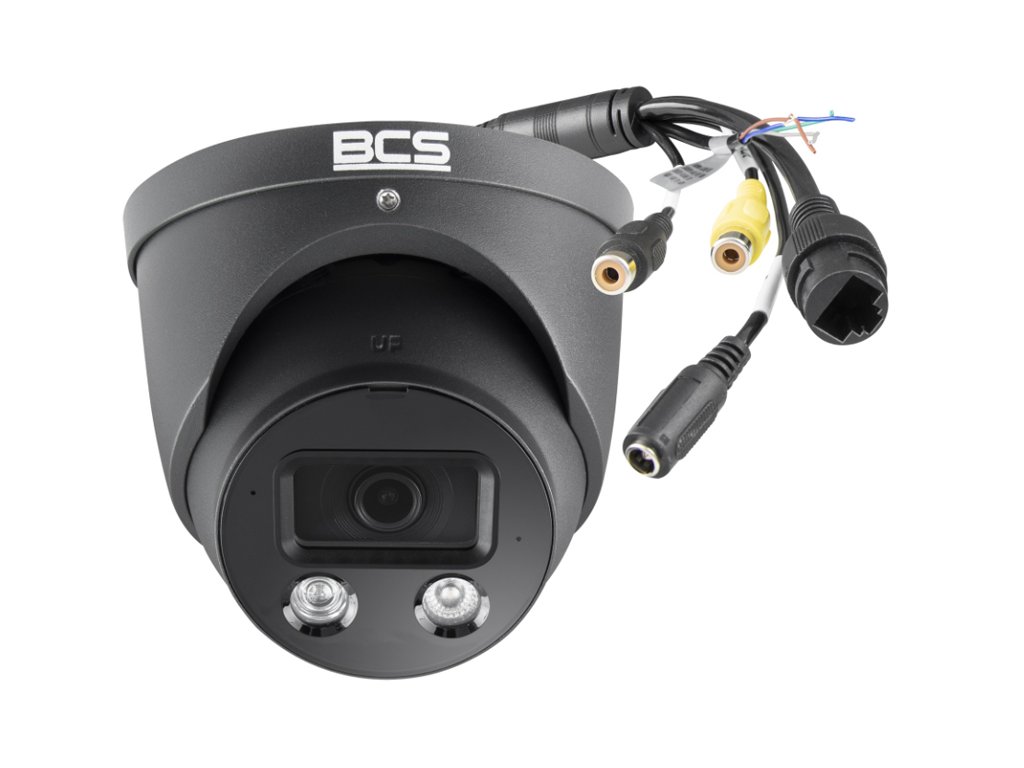

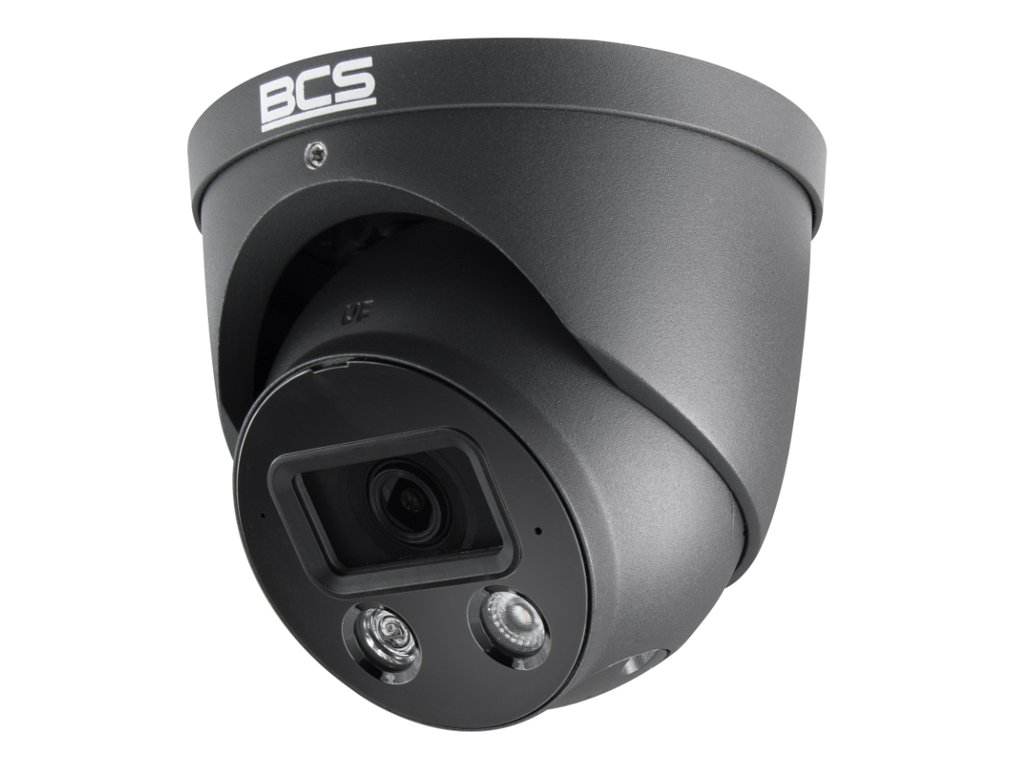

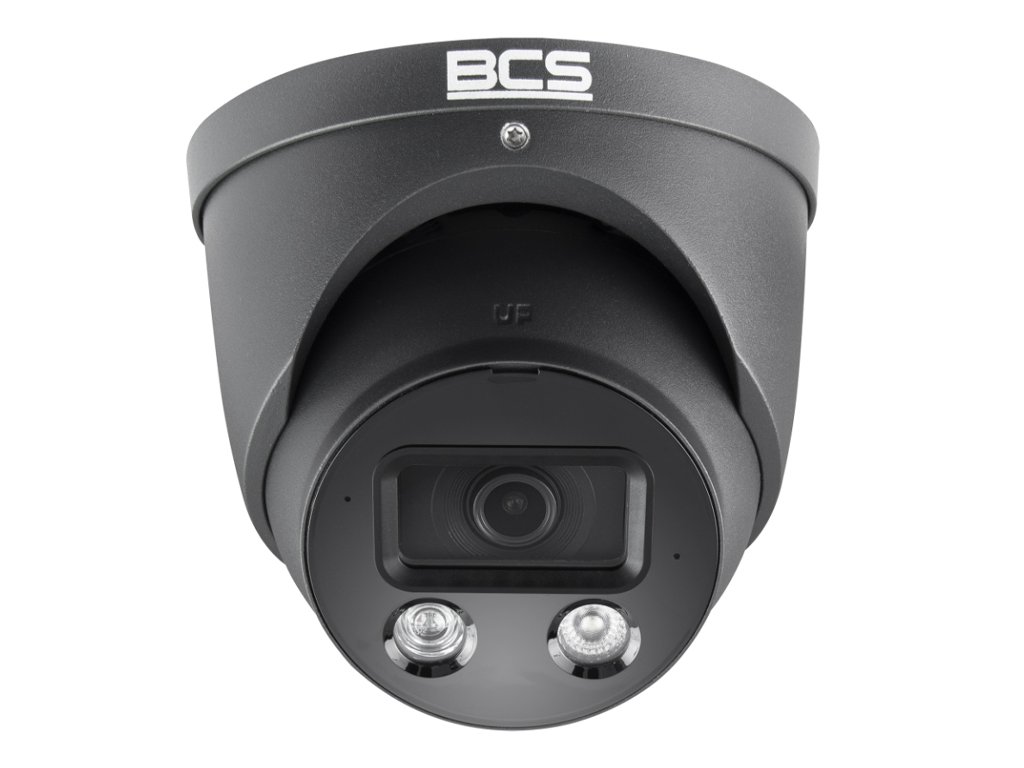

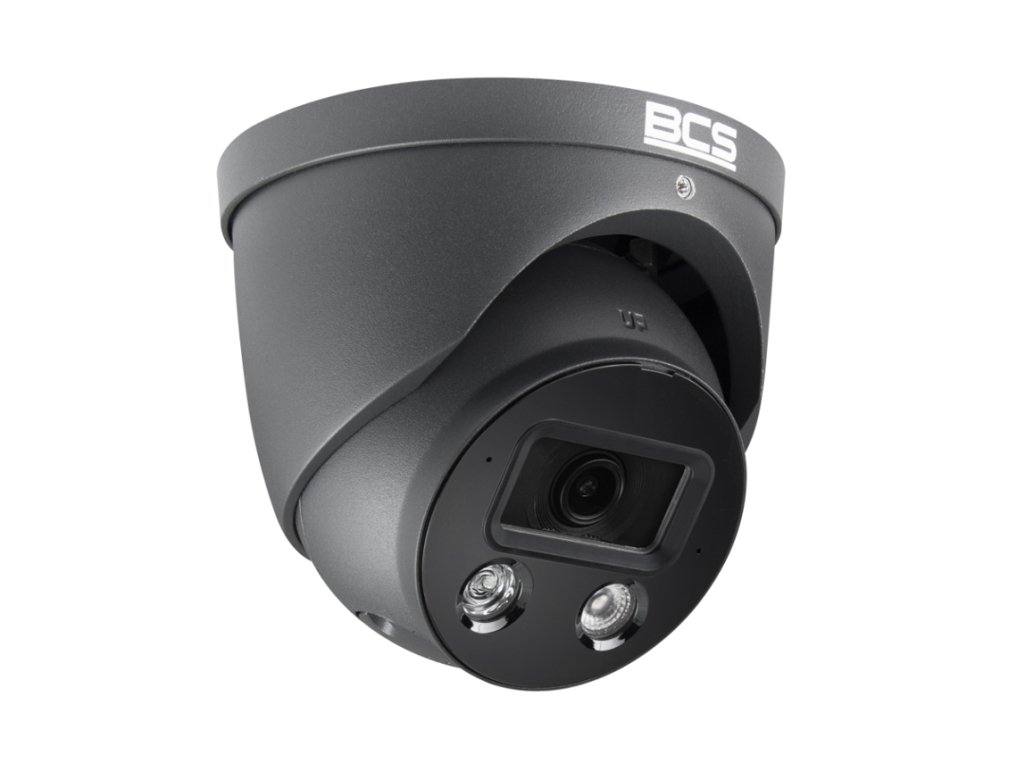

Kamera kopulová IP BCS-L-EIP58FCR3L3-Ai1-G(2) - BCS
Model BCS-L-EIP58FCR3L3-Ai1-G(2) je kamera fungujúca v systéme IP s pevným ohniskom 2.8mm. Kamera má snímač 1/2.8” CMOS, ktorý pracuje v rozlíšení 3840×2160(8Mpx). Kompresia údajov zariadenia funguje v štandardoch H.265+ / H.265 / H.264+ / H.264 / MJPEG / Ai Coding. Funkcia WDR 120dB zlepšujúca dynamiku kamery vyťahuje väčšie množstvo detailov z kontrastného pozorovacieho plánu.
Zariadenie má tiež zabudované reflektory IR a LED bieleho svetla s dosahom do 30m. Umožňuje prácu v 3 režimoch osvetľovača - iba IR, iba biele svetlo alebo režim Smart - IR + biele svetlo. Kryt kamery bol vytvorený v štandarde IP67, čo jej zaručuje úplnú ochranu pred vnikaním prachu a ochranu pred vnikaním vody. Kamera je napájaná napätím 12V DC alebo prostredníctvom PoE (802.3af).
Technické parametre:
- Snímač 1/2.8" CMOS
- Rozlíšenie: 3860×2160(8Mpx)
- Kompresia obrazu: H.265+ / H.265 / H.264+ / H.264 / MJPEG / Ai Coding
- Pevné ohnisko: 2.8mm
- Reflektor IR: Áno, dosah do 30m
- Reflektor bieleho svetla: Áno, dosah do 30m
- Režimy práce osvetľovača: iba IR, iba biele svetlo, Smart - IR + biele svetlo
- Funkcie obrazu: AGC, AES, AWB, BLC, HLC, 3D DNR
- Funkcia rozšírenej dynamiky: Áno, WDR 120dB
- Vybrané inteligentné funkcie Ai: Vniknutie do oblasti, prekročenie čiary, klasifikácia objektu človek/vozidlo
- SMD: Áno, SMD 4.0

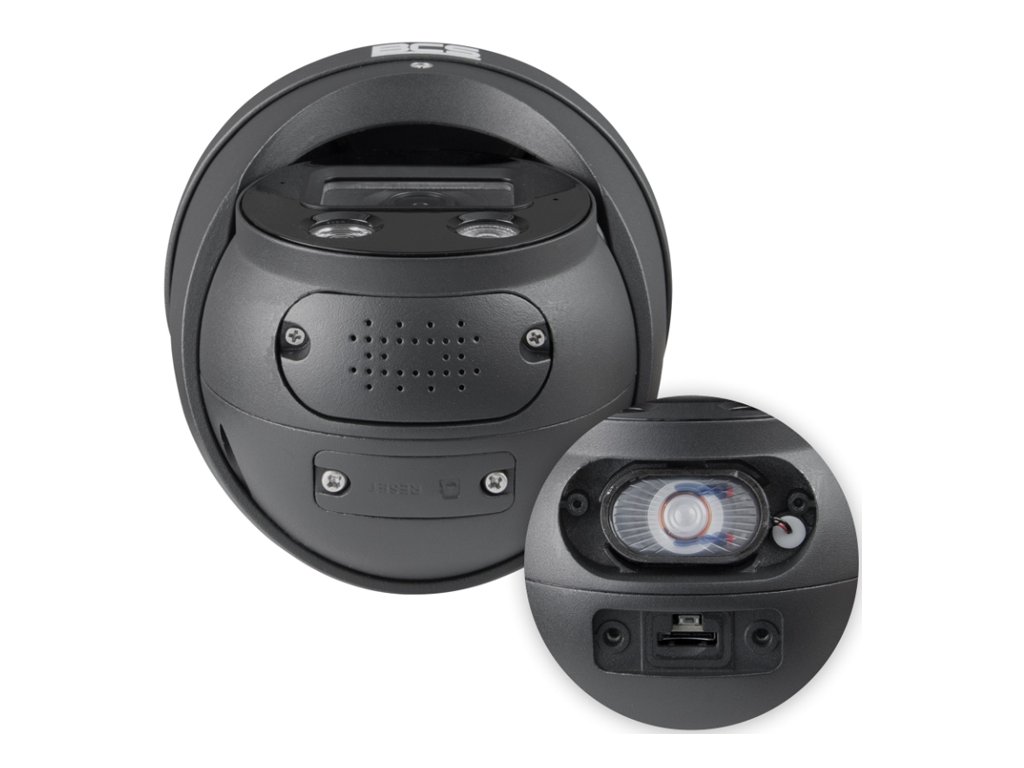

- Zabudovaný mikrofón: Áno
- Zabudovaný reproduktor: Áno
- Audio vstup/výstup: 1/1
- Alarmový vstup/výstup: 1/1
- NightColor: Áno
- Podpora: Web Service, CMS BCS Manager (Windows/Linux/MAC), Mobilná aplikácia(iOS, android)
- Slot microSD: Áno, karta do 256GB
- Trieda tesnenia: IP67
- Farba: Grafit
- Prevádzková teplota: -40°C do +60°C
- Napájanie: 12V DC alebo PoE(802.3af)
- Hmotnosť: 0.75 kg
- Rozmery: 122×110.9mm
Široký uhol nahrávania
Objektív 2.8mm
Použitý snímač CMOS v kamere BCS v rozmere 1/2.8" palca a objektív s pevným ohniskom 2.8mm umožňuje dosiahnuť nastaviteľný pozorovací uhol od cca 106°. Taká konštrukcia optiky kamery robí, že prezentovaný model je ideálny na sledovanie celkových udalostí v pozorovanej scéne. Zároveň, vďaka vysokej rozlíšení snímača - 3840 x 2160p - zariadenie zabezpečuje veľmi dobré znázornenie detailov a možnosť podrobnej analýzy obsahu záznamov prostredníctvom 16-násobného digitálneho zoomu.
![]()
Obr. 3 Porovnanie uhlov nahrávania pre rôzne objektívy (pri snímači 1/2.8")
Napájanie cez PoE
Prenos údajov a napájania jedným káblom
Priemyselná kamera BCS-L-EIP58FCR3L3-Ai1-G(2), tak ako väčšina moderných IP kamier, využíva štyri spôsoby napájania - klasicky cez zásuvku 12V DC a priamo cez skrutkový kábel UTP s využitím technológie Power over Ethernet (PoE). Napájanie cez PoE môže byť realizované priamo prostredníctvom switch alebo injektor PoE.
Medzi výhody, ktoré plynú z využitia štandardu PoE, patrí:
- skrátený čas a znižené náklady inštalácie vďaka zjednodušenej štruktúre káblovania
- absence potreby inštalovať dodatočné napájacie zdroje
- možnosť napájania kamier na vzdialenosť až do 250m (režim EXTEND)
![]()
Obr. 4 Zásada pôsobenia napájania PoE
Účinná kompresia údajov
Štandard H.265/ HVEC
Nové modely sieťových kamier BCS Line využívajú na kompresiu video materiálu účinný kodek HEVC (ang. High Efficiency Video Coding), označovaný v oblasti priemyselných televízií ako H.265. Tento štandard bol vytvorený v reakcii na potrebu prenosu video materiálov vysokého rozlíšenia (4K) bez nadmerného zaťaženia prenosovej linky. V porovnaní s predchádzajúcim štandardom H.264 nová technológia umožňuje takmer dvojnásobnú úsporu pásma, čo v systémoch CCTV vedie k predĺženiu doby archivácie materiálu na disku, zvýšeniu dostupného priepustnosti prenosovej linky a predĺženiu životnosti nosičov údajov. Čo viac, rozdiel v kvalite video materiálu pri kompresii H.265, v porovnaní s verziou H.264, je prakticky nepostrehnuteľný.
![]()
Obr. 5 Rozdiely medzi účinnosťou kompresie H.265 a H.254
Dôležité: režim kompresie v kamere BCS-L-EIP58FCR3L3-Ai1-G(2) je možné voľne prepínať medzi H.265 a H.264, čo jej umožňuje pracovať s rekordérmi, ktoré nepodporujú kompresiu HVEC.
Diaľková správa a náhľad
Pripojenie P2P a VMS
Realizácia pripojenia k sieti v kamere je možná cez zabudované ethernetové rozhranie (self-adaptive). Toto pripojenie umožňuje konfiguráciu práce, úpravu parametrov obrazu a živý náhľad a prehrávanie záznamov (kamery so slotom microSD) z úrovne rozhrania WEB Server'a, určeného programu typu VMS alebo mobilnej aplikácie na zariadenia s operačným systémom Android alebo iOS. Séria BCS Line využíva na diaľkové pripojenie nasledujúce platformy:
- Program VMS; BCS Manager alebo Smart PSS - určený softvér na správu videozáznamov, umožňujúci pokročilé úpravy celého systému, synchronizované prehrávanie záznamov a správu parametrov detekcie udalostí a inteligentnej analýzy obrazu.
- Internetový prehliadač WEB - umožňuje rýchle nadviazanie pripojenia s využitím adresy IP zariadenia, poskytujúc prístup k plnej funkčnosti zariadenia. Pre systémy BCS je doporučené používať prehliadač Internet Explorer, podporujúci tzv. plugin Active-X, ktorý je nevyhnutný na získanie video streamu z kamery.
- Mobilná aplikácia BCS - mobilná platforma pre systémy Android a iOS, poskytujúca možnosť živého náhľadu, prehrávania záznamov a prijímania upozornení na udalosti v rámci systému. Mobilná platforma BCS využíva pripojenie cez cloud P2P, čo eliminuje potrebu presmerovania IP adries na routeri.
Dôležitou vlastnosťou kamier BCS zo série Line je kompatibilita s otvoreným protokolom ONVIF, ktorý umožňuje pripojenie kamier k rekordérom NVR a programom VMS iných výrobcov.
![]()
Technická špecifikácia:
| BCS-L-EIP58FCR3L3-Ai1-G(2) |
| Kamera |
| Snímač | 1/2.8” CMOS |
Systém skenovania
| Progressive Scan |
| Max. rozlíšenie | 3840 x 2160 |
| RAM/ROM | 512MB/128MB |
| Citlivosť | 0.004Lux(Color,F1.0,30IRE) 0.0004Lux(F1.0,B/W,30IRE) 0Lux(IR) |
Pomer S/N
| 56dB |
| Závierka | Auto / manuálne 1/3~1/100000s |
| Objektív | 2.8mm |
| Uhol pohľadu | H: 106° V: 55° D: 125° |
| Reflektor IR | Áno, dosah do 30m |
| Reflektor bieleho svetla | Áno, dosah do 30m |
| Režimy práce osvetľovača | iba IR, iba biele svetlo, Smart - IR + biele svetlo |
Rozlíšenie
| 8M(3840×2160) / 6M(3072×2048) / 5M(3072×1728)(2592×1944) / 4M(2688×1520)(2560×1440) /3M(2048×1536)(2304×1296) / 2M(1920×1080) / 1.3M(1280×960) / 720P(1280×720) / D1(704×576/704× 480) / VGA(640×480) / CIF(352×288/352×240) |
| Kompresia | H.265+ / H.265 / H.264+ / H.264 / MJPEG / Ai Coding |
Rýchlosť hlavného streamu
| 3840×2160(1~25/30kl/s) |
| Rýchlosť druhého streamu | 704×576(1~25kl/s) 704×480(1~30kl/s) |
Rýchlosť tretieho streamu
| 1920×1080(1~25/30kl/s) |
| Bitrate | H.264: 32 Kbps~8192 Kbps H.265: 12 Kbps~8192 Kbps |
| Zoom | Digitálny 16x |
| Funkcie obrazu |
| AGC | Auto/ručné |
AWB (vyváženie bielej)
| Auto/ručné |
| BLC | Áno |
| HLC | Áno |
AES
| Áno |
| Široký dynamický rozsah | Áno, WDR 120dB
|
| Redukcia šumu | 3D DNR
|
| Defog | Áno |
Detekcia pohybu
| 4 oblasti (nastavenie: veľkosť, poloha, citlivosť, prah) |
| Masky súkromia | 8 |
| NightColor | Áno |
| Inteligentné funkcie Ai |
| Inteligentné funkcie | Zabudované inteligentné algoritmy rozpoznávania a analýzy obrazu |
| Perimetrická ochrana | Vniknutie do oblasti, prekročenie čiary |
| Rozpoznávanie objektov | Rozpoznávanie osoba/vozidlo mechanické pre vniknutie do oblasti, prekročenia čiary znižuje falošné vyvolanie alarmu |
| SMD | Áno, SMD 4.0 |
| Alarm |
| Vstup/výstup alarmu | 1/1 |
| Audio |
Kompresia audia
| G.711A / G.711Mu / G.723 / G.726 / PCM |
| Vstup/výstup audia | 1/1 |
| Mikrofón | Áno |
| Reproduktor | Áno |
| Sieť |
| Sieťové pripojenie | RJ-45 10/100 Mbps |
| Protokoly | IPv4, IPv6, HTTP, TCP, UDP, ARP, RTP, RTSP, RTCP, RTMP, SMTP, FTP, SFTP, DHCP, DNS, DDNS, QoS, UPnP, NTP, Multicast, ICMP, IGMP, NFS, SAMBA, PPPoE, SNMP |
| Kompatibilita | ONVIF(S/G/T) |
| Diaľkové ovládanie | Web Service, CMS BCS Manager (Windows/Linux/MAC), Mobilná aplikácia(iOS, android) |
| Všeobecné |
Slot na pamäťovú kartu
| Áno, karta microSD do 256GB |
| Trieda tesnenia | IP67 |
| Napájanie | 12V DC / PoE(802.3af) |
Spotreba energia
| <10.2W |
| Prevádzková teplota | -40 °C do 60 °C |
| Dovoliteľná vlhkosť | 10~95%RH |
| Farba krytu | Grafit |
| Rozmery | 122×110.9mm |
| Hmotnosť | 0,75 kg |
