Podrobný popis

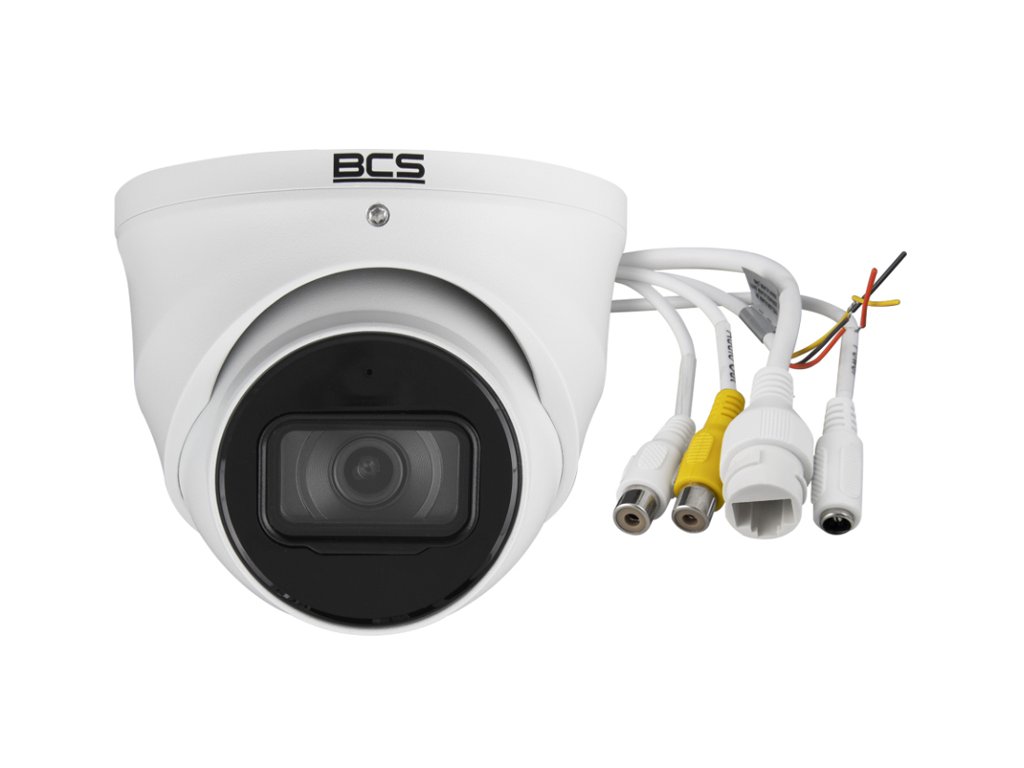

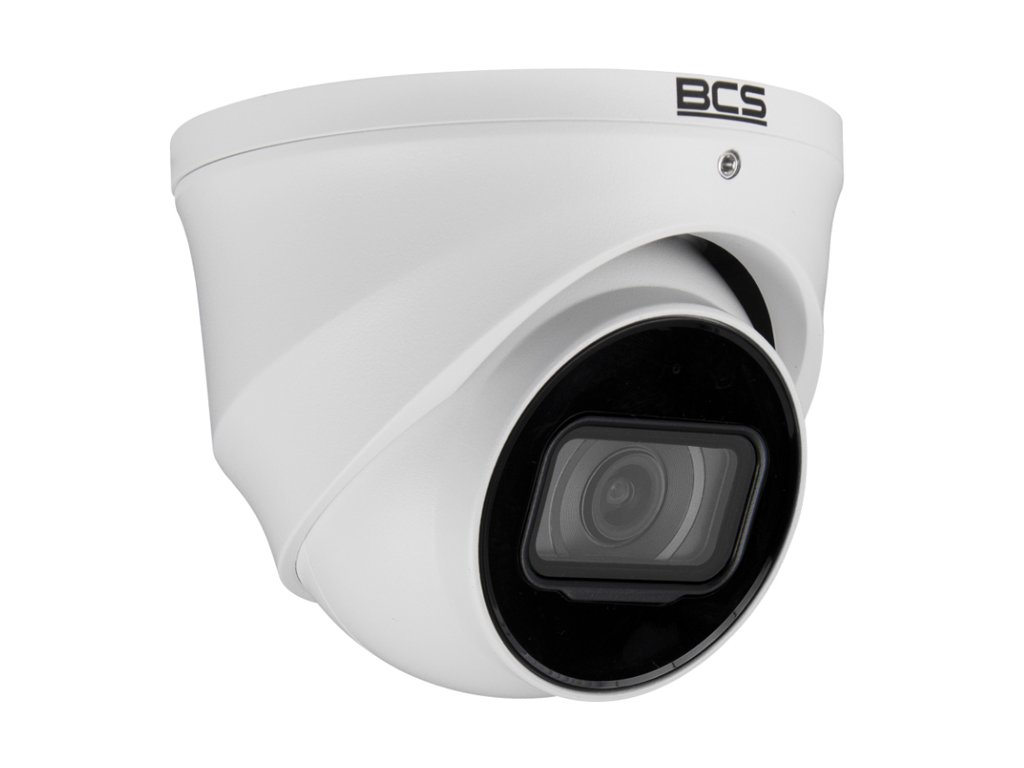

Kamera kopulová IP BCS-L-EIP25FSR5-Ai2 - BCS
Model BCS-L-EIP25FSR5-Ai2 je kamera fungujúca v systéme IP s pevným ohniskovým objektívom 2.8mm. Kamera má snímač 1/2.7” PS CMOS, ktorý pracuje v rozlíšení 2960×1688p. Kompresia dát zariadenia funguje v štandarde H.265+ / H.265 / H.264+ / H.264 / MJPEG / Ai Coding. Funkcia WDR 120dB zlepšujúca dynamiku kamery odhaľuje viac detailov z kontrastného pozorovacieho plánu. Zariadenie má tiež zabudovaný IR žiarič s dosahom až do 50m.
Puzdro kamery bolo vyvinuté v štandarde IP67, čo jej poskytuje úplnú ochranu pred prienikom prachu a ochranu pred prienikom vody. Kamera je napájaná napätím 12V DC/24VAC alebo prostredníctvom PoE (802.3af)/ePoE.
Technické parametre:
- Snímač 1/2.7" PS CMOS
- Rozlíšenie: 2960×1688
- Kompresia obrazu: H.265+ / H.265 / H.264+ / H.264 / MJPEG / Ai Coding
- Pevný ohniskový objektív: 2.8mm
- IR žiarič: do 50m
- Funkcie obrazu: AGC, AES, AWB, BLC, HLC, 3D DNR
- Funkcia rozšírenej dynamiky: Áno, WDR 120dB
- Vybrané inteligentné funkcie Ai : Inteligentná detekcia objektov, detekcia tvárí, sčítanie osôb, metadáta, tepelná mapa
- SMD: Áno, SMD 3.0
- Zabudovaný mikrofón: Áno
- Vstup/výstup zvuku: 1/1
- Vstup/výstup alarmu: 1/1
- Podpora: WEB Server, NVR, CMS (BCS Manager), mobilná aplikácia BCS (iOS, android), P2P

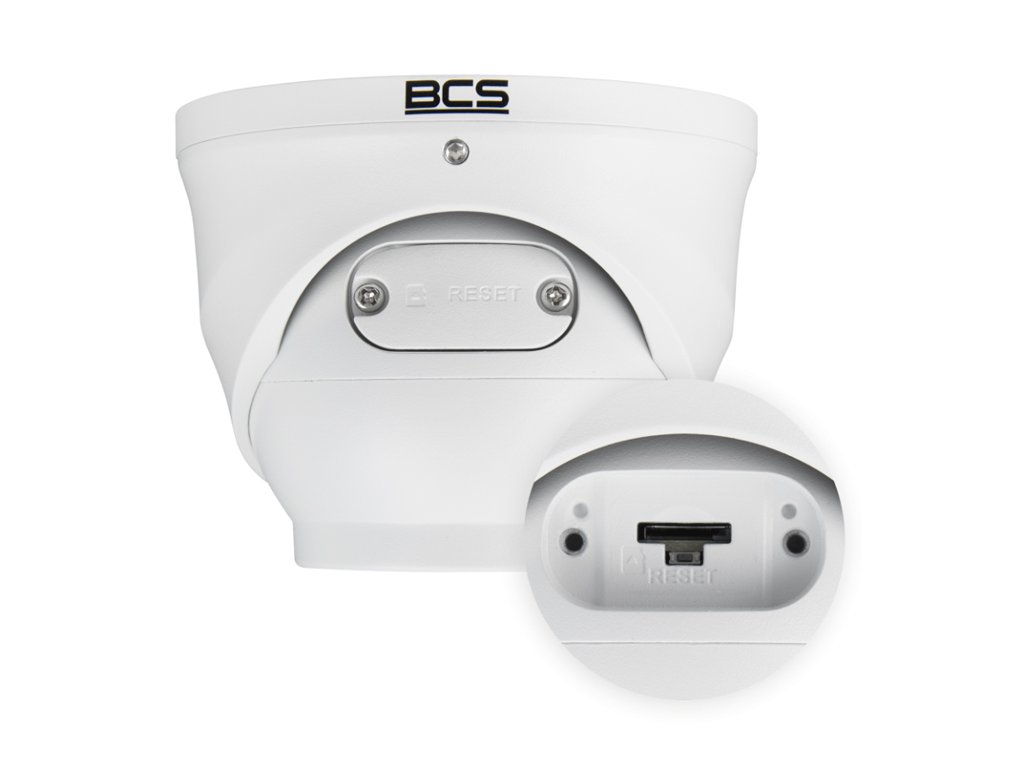

- Slot pre microSD kartu: Áno, karta až do 512GB
- Trieda krytia: IP67
- Prevádzková teplota: -40°C ~ +60°C
- Napájanie: 12VDC / 24VAC / PoE(802.3af) / ePoE
- Hmotnosť: 0.5 kg
- Rozmery: 106×94mm
Široký uhol nahrávania
Objektív 2.8mm
Použitý snímač CMOS v kamere BCS vo veľkosti 1/2.7" palca a pevný ohniskový objektív 2.8mm umožňujú dosiahnuť regulovaný uhol pozorovania od približne 111°. Táto konštrukcia optiky kamery robí tento model ideálnym na vykonávanie prehľadu všeobecných udalostí v rámci pozorovanej scény. Zároveň vďaka vysokej rozlíšení snímača - 2960 x 1688p - zariadenie zabezpečuje veľmi dobré zobrazenie detailov a možnosť podrobnej analýzy obsahu nahrávok prostredníctvom 16-násobného digitálneho zoomu.
![]()
Obr. 3 Porovnanie uhlov nahrávania pre rôzne objektívy (pri snímači 1/2.8")
Napájanie cez PoE
Prenos dát a napájania jedným káblom
Priemyselná kamera BCS-L-EIP25FSR5-Ai2, rovnako ako väčšina moderných kamer IP, využíva štyri spôsoby napájania - klasicky cez zásuvku 12V DC/24 VAC a priamo cez krútenú dvojicu UTP s využitím technológie Power over Ethernet (PoE/ePoE). Napájanie cez PoE/ePoE môže byť realizované priamo prostredníctvom switch alebo injektor PoE.
Medzi výhody vyplývajúce z využitia štandardu PoE patrí:
- skrátený čas a znižené náklady na inštaláciu vďaka zjednodušenej štruktúre kabeláže
- absencia potreby inštalovať dodatočné napájacie zdroje
- možnosť napájania kamier na vzdialenosť až do až 250m (režim EXTEND)
![]()
Obr. 4 Zásada fungovania napájania PoE
Účinná kompresia dát
Štandard H.265/ HVEC
Nové modely sieťových kamier BCS Line využívajú na kompresiu video materiálu efektívny kodek HEVC (ang. High Efficiency Video Coding), označovaný v oblasti systémov priemyselného videa ako H.265. Tento štandard bol vytvorený v odpovedi na potrebu prenosu vysokého rozlíšenia video materiálu (4K) bez nadmerného zaťaženia prenosovej linky. V porovnaní s predchádzajúcim štandardom H.264 nová technológia dovoluje takmer dvojnásobné úspory prenosovej kapacity, čo v systémoch CCTV monitoring vedie k predĺženiu archivačného času materiálu na disku, zvýšeniu dostupnej šírky pásma prenosovej linky a predĺženiu životnosti dátových nosičov. Navyše, rozdiel v kvalite video materiálu v kompresii H.265 v porovnaní s verziou H.264 je prakticky nezpozorovateľný.
![]()
Obr. 5 Rozdiely medzi výkonnosťou kompresie H.265 a H.254
Dôležité: režim kompresie v kamere BCS-L-EIP25FSR5-Ai2 je možné voľne prepínať medzi H.265 a H.264, čo jej umožňuje fungovať s rekordérmi, ktoré nepodporujú kompresiu HVEC.
Diaľková správa a prehľad
Pripojenie P2P a VMS
Realizácia pripojenia k sieti v kamere je možná prostredníctvom zabudovaného ethernetového rozhrania (self-adaptive). Toto pripojenie umožňuje konfiguráciu práce, modifikáciu parametrov obrazu a živý prehľad a prehrávanie nahrávok (kamery so slotom na microSD) z úrovne interface WEB Server'a, určeného programu typu VMS alebo mobilnej aplikácie na zariadenia s operačným systémom Android alebo iOS. Séria BCS Line využíva na vzdialené pripojenie nasledujúce platformy:
- Program VMS; BCS Manager alebo Smart PSS - program navrhnutý na správu video monitoringu, ktorý umožňuje pokročilé úpravy celého systému, synchronné prehrávanie nahrávok a správu parametrov detekcie udalostí a inteligentnej analýzy obrazu.
- Internetový prehliadač WEB - umožňuje rýchlo nadviazať pripojenie s využitím IP adresy zariadenia, zabezpečujúc prístup k plnej funkčnosti zariadenia. Pre systém BCS sa odporúča používať prehliadač Internet Explorer, ktorý podporuje tzv. plugin Active-X, potrebný na získanie video streamu z kamery.
- Mobilná aplikácia BCS - mobilná platforma pre systémy Android a iOS, poskytujúca možnosť živého prehľadu, prehrávania nahrávok a prijímania upozornení o udalostiach v rámci systému. Mobilná platforma BCS využíva pripojenie cez cloud P2P, čo eliminuje potrebu preposielania IP adries na routeri.
Dôležitou vlastnosťou kamier BCS zo série Line je kompatibilita s otvoreným protokolom ONVIF, ktorá umožňuje pripojenie kamier k rekordérom NVR a programom VMS iných výrobcov.
![]()
Technická špecifikácia:
| BCS-L-EIP25FSR5-Ai2 |
| Kamera |
| Snímač | 1/2.7” PS CMOS |
Systém snímania
| Progressive Scan |
| Maximálne rozlíšenie | 2960 x 1688 |
| RAM/ROM | 1GB/4GB |
| Citlivosť | 0.0009Lux(F1.6,30IRE) 0.0005Lux(B/W,F1.6,30IRE) 0Lux(IR) |
Pomer S/N
| >56dB |
| Uzávierka | 1/3~1/100000s |
| Objektív | 2.8mm |
| Uhol pohľadu | H :111° V: 58° D: 132° |
| IR osvetľovač | Áno, dosah do 50m |
Rozlíšenie
| 5M(2960×1668)(2880×1620) / 4M(2688×1520)(2560×1440) / 3M(2048×1536)(2304×1296) /2M(1920×1080) / 1.3M(1280×960) / 720P(1280×720) / D1(704×576/704×480) / VGA(640×480) / CIF(352×288/352×240) |
| Kompresia | H.265+ / H.265 / H.264+ / H.264 / MJPEG / Ai Coding |
Rýchlosť primárneho streamu
| 2960×1688(1~25/30kl/s) |
| Rýchlosť druhého streamu | 704×576/704×480(1~25/30kl/s) |
Rýchlosť tretieho streamu
| 1920×1080(1~25/30kl/s) |
| Rýchlosť štvrtého streamu | 1280×720(1~25/30kl/s) |
| Bitrate | H264: 32Kbps~16384Kbps H265: 12Kbps~11776Kbps |
| Zoom | Digitálny 16x |
| Funkcie obrazu |
| AGC | Auto/ručne |
AWB (vyváženie bielej)
| Auto/ručne |
| BLC | Áno |
| HLC | Áno |
AES
| Áno |
| Široký dynamický rozsah | Áno, True WDR 120 dB
|
| Funkcie regulácie obrazu | 2D/3D DNR; Zrkadlo/flip (0°, 90°, 180°, 270°); ostrosť - auto/ručne |
Detekcia pohybu
| 4 oblasti (úprava: veľkosť, umiestnenie, citlivosť, prah) |
| Masky súkromia | 8 |
| Inteligentné funkcie |
| Inteligentné funkcie | Perimetrická ochrana, rozpoznávanie objektov, inteligentná detekcia objektov, detekcia tvárí, sčítanie osôb, metadáta, tepelná mapa |
| SMD | Áno, SMD 3.0 |
| Alarm |
| Vstup zvuku | 1 |
| Výstup alarmu | 1 |
| Zvuk |
Kompresia zvuku
| G.711A / G.711Mu / G.723 / G.726 / PCM |
| Vstup zvuku | 1 |
| Výstup zvuku | 1 |
| Mikrofón | Áno, zabudovaný |
| Sieť |
| Pripojenie na sieť | RJ-45 (10/100Base-T) |
| Protokoly | IPv4, IPv6, HTTP, TCP, UDP, ARP, RTP, RTSP, RTCP, RTMP, SMTP, FTP, SFTP, DHCP, DNS, DDNS, QoS, UPnP, NTP, Multicast, ICMP, IGMP, NFS, SAMBA, PPPoE, SNMP, P2P |
| Kompatibilita | ONVIF(S/G/T) |
Mobilné systémy
| iOS, android
|
| Podpora | Web Server, kompatibilita s BCS-NVR, CMS(BCS Manager), mobilná aplikácia BCS(iOS, android), P2P |
| Všeobecné |
Slot na kartu
| Áno, microSD karta do 512GB |
| Trieda krytia | IP67 |
| Napájanie | 12VDC / 24VAC / PoE(802.3af) / ePoE |
Príkon
| <8.3W |
| Prevádzková teplota | -40 °C do 60 °C |
| Povolená vlhkosť | 10~95%RH |
| Materiál puzdra | Kov |
| Rozmery | 106×94mm |
| Hmotnosť | 0,5 kg |
