Podrobný popis

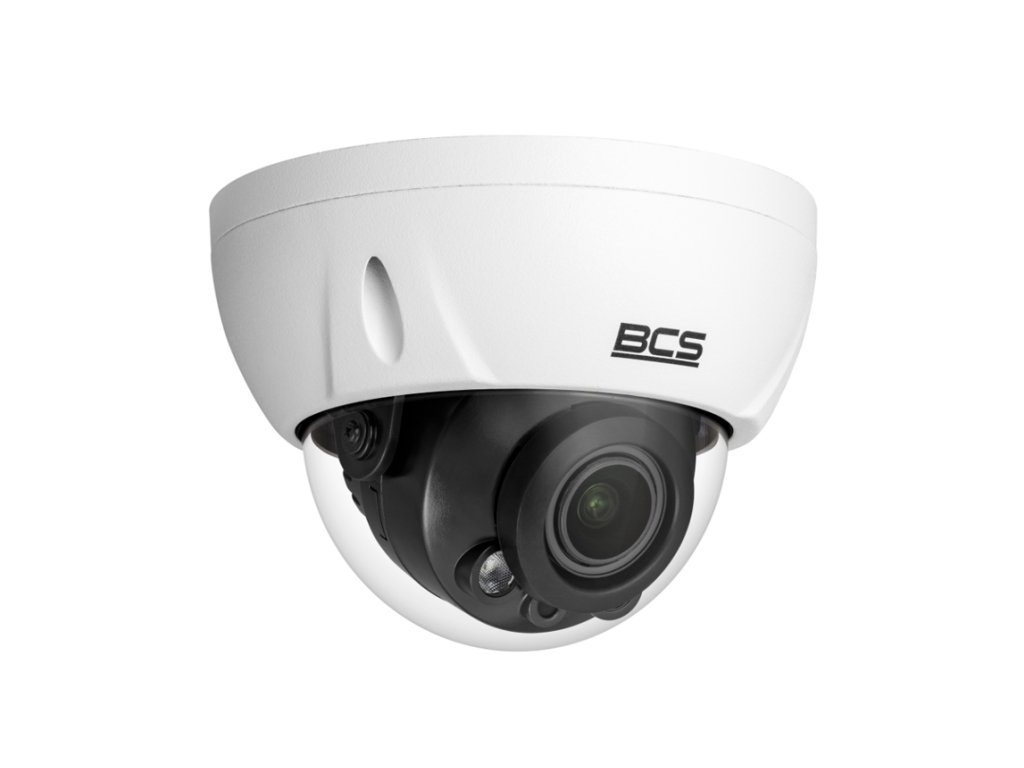

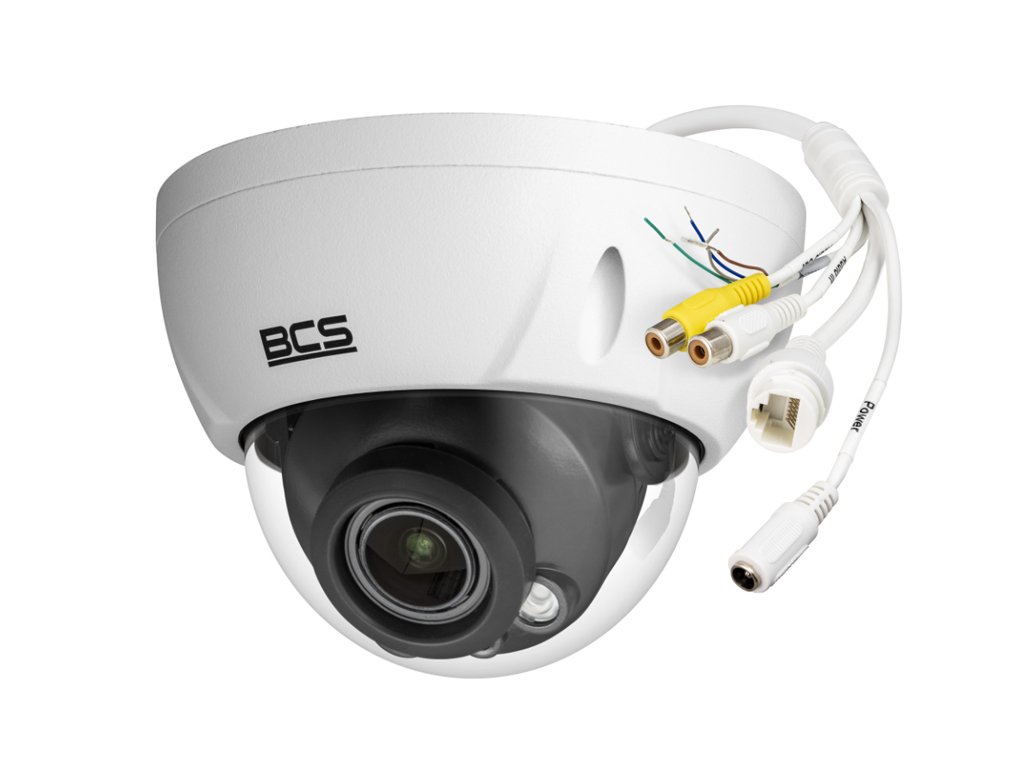

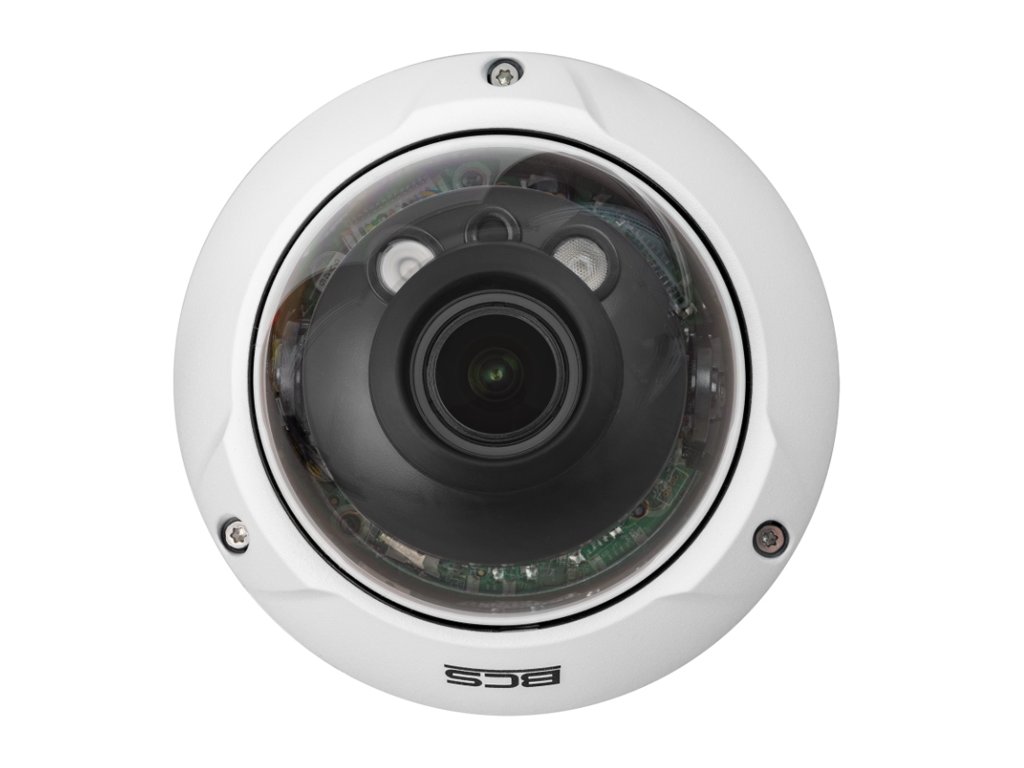

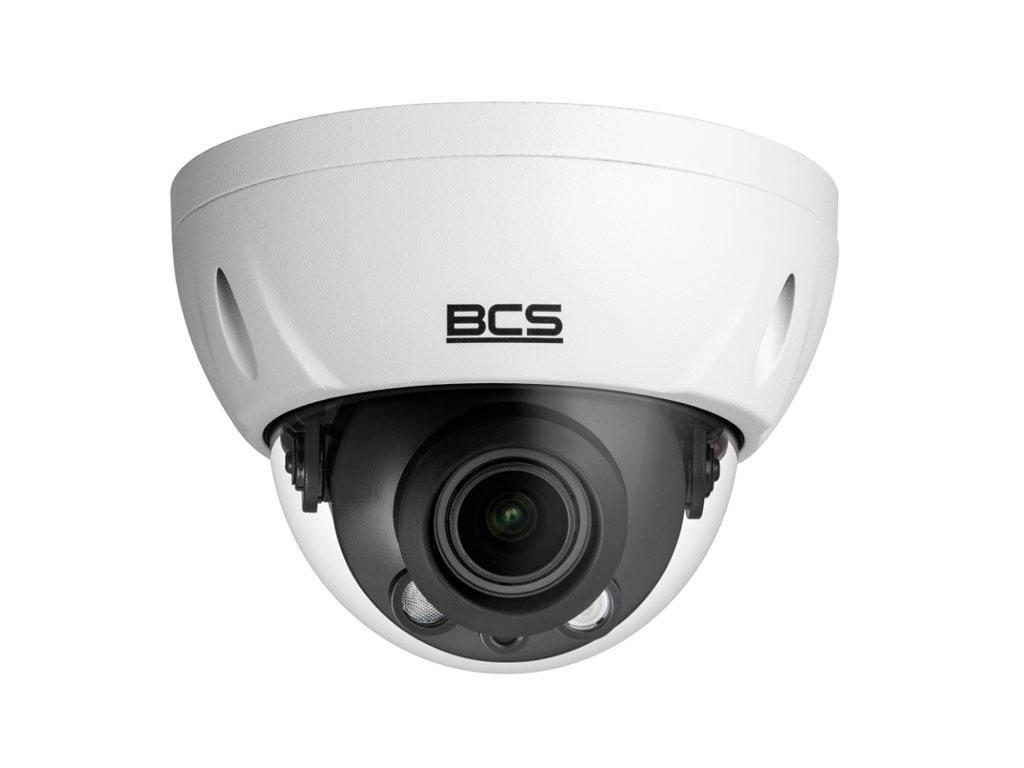

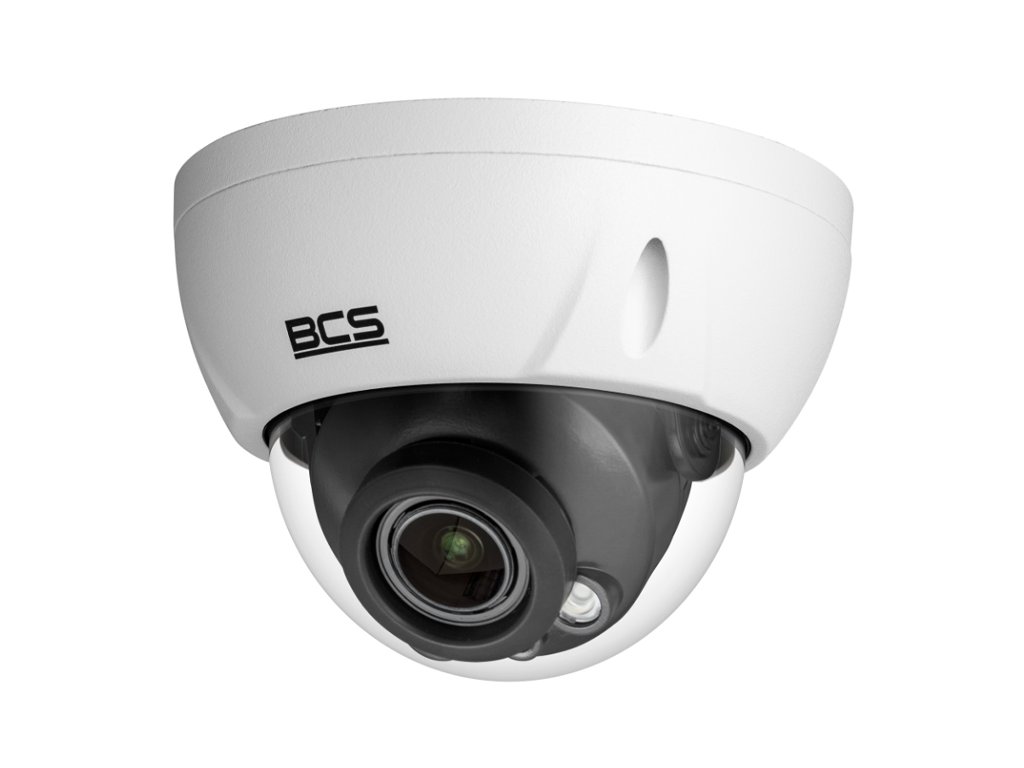

Kamera kopulová IP BCS-L-DIP44VSR4-Ai1 - BCS
Model BCS-L-DIP44VSR4-Ai1 je kamera fungujúca v systéme IP s variabilným ohniskovým zariadením 2.7-13.5mm. Kamera má snímač 1/2.9” CMOS, ktorý pracuje v rozlíšení 2688×1520(4Mpx). Kompresia dát zariadenia funguje v štandarde H.265+ / H.265 / H.264+ / H.264 / MJPEG. Funkcia WDR 120dB zlepšujúca dynamiku kamery vytiahne väčšie množstvo detailov z kontrastného pozorovacieho plánu.
Zariadenie má tiež vstavaný infračervený osvetľovač IR s dosahom do 40m. Kryt kamery bol vytvorený v štandarde IP67 a IK10, čo jej zabezpečuje úplnú ochranu pred prenikaním prachu a pred prenikaním vody, ako aj ochranu pred mechanickými poškodením. Kamera je napájaná napätím 12V DC alebo prostredníctvom PoE (802.3af).
Technické parametre:
- Snímač 1/2.9" CMOS
- Rozlíšenie: 2688×1520(4Mpx)
- Kompresia obrazu: H.265+ / H.265 / H.264+ / H.264 / MJPEG
- Variabilný objektív: 2.7-13.5mm
- IR osvetľovač: Áno, dosah do 40m
- Funkcie obrazu: AGC, AES, AWB, BLC, HLC, 3D DNR
- Funkcia rozšírenej dynamiky: Áno, WDR 120dB
- Vybrané inteligentné funkcie Ai : Vniknutie do oblasti, prekročenie čiary, klasifikácia objektu človek/vozidlo
- SMD: Áno, SMD Plus
- Vstavaný mikrofón: Áno
- Audio vstup/výstup: 1/1
- Alarm vstup/výstup: 1/1
- Podpora: Web Service, CMS BCS Manager (Windows/Linux/MAC), Mobilná aplikácia(iOS, android)
- Slot microSD: Áno, karta do 256GB
- Krytí: IP67
- Mechanická odolnosť: IK10
- Prevádzková teplota: -30°C do +60°C
- Napájanie: 12V DC alebo PoE(802.3af)
- Hmotnosť: 0.5 kg
- Rozmery: 122×93.4mm
Regulovateľný uhol nahrávania
Variabilný objektív 2.7-13.5mm
Použitý snímač CMOS v kamere BCS s veľkosťou 1/2.9" palca a objektív s variabilnou ohniskovou vzdialenosťou 2.7-13.5mm umožňuje získať regulovateľný uhol pozorovania od cca 104° do cca 29° v horizontále. Takáto konštrukcia optiky kamery robí prezentovaný model ideálnym na realizáciu prehľadu všetkých udalostí v rámci pozorovanej scény. Zároveň vďaka vysokej rozlíšenosti snímača - 2688 x 1520p - zariadenie poskytuje veľmi dobré zobrazenie detailov a možnosť podrobnej analýzy obsahu nahrávok prostredníctvom 16-násobného digitálneho priblíženia.
![]()
Obr. 3 Porovnanie uhol nahrávania pre rôzne objektívy (pri snímači 1/2.8")
Napájanie cez PoE
Prenos dát a napájania jedným káblom
Priemyselná kamera BCS-L-DIP44VSR4-Ai1, rovnako ako väčšina moderných IP kamier, využíva štyri spôsoby napájania - klasicky cez zásuvku 12V DC a priamo cez krútenú dvojžilovú kabeláž s využitím technológie Power over Ethernet (PoE). Napájanie cez PoE môže byť realizované priamo cez switch alebo PoE injektor.
K výhodám, ktoré plynú z využitia štandardu PoE patrí:
- skrátený čas a znižené náklady na inštaláciu vďaka zjednodušenej štruktúre kabeláže
- žiadna potreba inštalovať ďalšie napájacie zdroje
- možnosť napájať kamery na vzdialenosť až do 250m (režim EXTEND)
![]()
Obr. 4 Zásada fungovania napájania PoE
Účinná kompresia dát
Štandard H.265/ HVEC
Nové modely sieťových kamier BCS Line využívajú na kompresiu video materiálu efektívny kodek HEVC (ang. High Efficiency Video Coding), označovaný v oblasti priemyselnej televízie ako H.265. Tento štandard bol vytvorený v odpovedi na potrebu prenosu videomateriálov vo vysokom rozlíšení (4K) bez nadmerného zaťaženia prenosového kanála. V porovnaní s predchádzajúcim štandardom H.264 nová technológia umožňuje takmer dvojnásobnú úsporu šírky pásma, čo v systémoch CCTV vedie k predĺženiu času archivácie materiálu na disku, zvýšeniu dostupnej šírky pásma sieťového spojenia a predĺženiu životnosti nosičov dát. Navyše, rozdiel kvality video materiálu pri kompresii H.265 v porovnaní s verziou H.264 je prakticky nezaznamenateľný.
![]()
Obr. 5 Rozdiely medzi efektívnosťou kompresie H.265 a H.264
Dôležité: režim kompresie v kamere BCS-L-DIP44VSR4-Ai1 je možné ľubovoľne prepnúť medzi H.265 a H.264, čo jej umožňuje pracovať s rekordérmi, ktoré nepodporujú kompresiu HEVC.
Diaľkové ovládanie a náhľad
P2P a VMS pripojenie
Realizácia pripojenia na sieť v kamere je možná prostredníctvom integrovaného ethernetového pripojenia (self-adaptive). Toto pripojenie umožňuje konfiguráciu práce, modifikáciu parametrov obrazu a živý náhľad a prehrávanie nahrávok (kamery so slotom microSD) z úrovne rozhrania WEB Servera, dedikovaného programu typu VMS alebo mobilnej aplikácie na zariadeniach so systémom Android alebo iOS. Séria BCS Line využíva na diaľkové pripojenie nasledujúce platformy:
- Program VMS; BCS Manager alebo Smart PSS - dedikovaný softvér na správu video monitorovania, ktorý umožňuje pokročilé modifikácie celého systému, synchronizované prehrávanie nahrávok a správu parametrov detekcie udalostí a inteligentnej analýzy obrazu.
- Webový prehliadač WEB - umožňuje rýchle pripojenie s využitím IP adresy zariadenia, zabezpečujúc prístup k plnej funkcionalite zariadenia. Pre systémy BCS sa odporúča používať prehliadač Internet Explorer, ktorý podporuje tzv. plugin Active-X, potrebný na získanie video streamu z kamery.
- Mobilná aplikácia BCS - mobilná platforma pre systémy Android a iOS, umožňujúca živý náhľad, prehrávanie nahrávok a prijímanie upozornení o udalostiach v rámci systému. Mobilná platforma BCS využíva pripojenie cez cloud P2P, čo eliminuje potrebu presmerovania IP adries na routeri.
Dôležitou vlastnosťou kamier BCS z radu Line je kompatibilita s otvoreným protokolom ONVIF, umožňujúcim pripojenie kamier k rekordérom NVR a programom VMS iných výrobcov.
![]()
Technická špecifikácia:
| BCS-L-DIP44VSR4-Ai1 |
| Kamera |
| Snímač | 1/2.9” CMOS |
Systém skenovania
| Progressive Scan |
| Maximálne rozlíšenie | 2688 x 1520(4Mpx) |
| RAM/ROM | 128MB/128MB |
| Citlivosť | 0.008Lux(Color,F1.5,30IRE) 0.0008Lux(F1.5,B/W,30IRE) 0Lux(IR) |
Pomer S/N
| 56dB |
| Závierka | Auto / manuálne 1/3~1/100000s |
| Variabilný objektív | 2.7-13.5mm |
| Uhol pohľadu | H: 104°~29° V: 54°~16° D: 125°~34° |
| IR osvetľovač | Áno, dosah do 40m |
Rozlíšenie
| 4M(2688×1520)(2560×1440) / 3M(2304×1296) / 2M(1920×1080) / 1.3M(1280×960) / 720P(1280×720) /D1(704×576/704×480) / VGA(640×480) / CIF(352×288/352×240) |
| Kompresia | H.265+ / H.265 / H.264+ / H.264 / MJPEG |
Rýchlosť hlavného prúdu
| 2688×1520(1~20fps) 2560×1440(1~25/30fps) |
| Rýchlosť druhého prúdu | 704×576(1~25fps) 704×480(1~30fps) |
| Bitrate | H.264: 32 Kbps~6144 Kbps H.265: 12 Kbps~6144 Kbps |
| Digitálne priblíženie | 16x |
Optické priblíženie
| 5x |
| Funkcie obrazu |
| AGC | Automaticky/rukou |
AWB (biely vyváženie)
| Automaticky/rukou |
| BLC | Áno |
| HLC | Áno |
AES
| Áno |
| Široký dynamický rozsah | Áno, WDR 120dB
|
| Redukcia šumu | 3D DNR
|
| Defog | Áno |
Detekcia pohybu
| 4 oblasti (nastavenie: veľkosť, poloha, citlivosť, prah) |
| Masky súkromia | 4 |
| Inteligentné funkcie Ai |
| Perymétrická ochrana | Vniknutie do oblasti, prekročenie čiary |
| Rozpoznávanie objektov | Rozpoznávanie osoba/vozidlo mechanické pre vniknutie do oblasti, prekročenie čiary znižuje falošné poplachy |
| SMD | Áno, SMD Plus |
| Alarm |
| Vstup/výstup pre alarm | 1/1 |
| Audio |
Kompresia zvuku
| G.711A / G.711Mu / G.726 / PCM |
| Audio vstup/výstup | 1/1 |
| Mikrofón | Áno |
| Sieť |
| Sieťové pripojenie | RJ-45 10/100 Mbps |
| Protokoly | IPv4, IPv6, HTTP, TCP, UDP, ARP, RTP, RTSP, RTCP, RTMP, SMTP, FTP, SFTP, DHCP, DNS, DDNS, NTP, Multicast, ICMP, IGMP |
| Kompatibilita | ONVIF(S/T) |
| Diaľkové ovládanie | Web Service, CMS BCS Manager (Windows/Linux/MAC), Mobilná aplikácia(iOS, android) |
| Všeobecne |
Slot pre pamäťovú kartu
| Áno, microSD karta do 256GB |
| Krytí | IP67 |
| Mechanická odolnosť | IK10 |
| Napájanie | 12V DC / PoE(802.3af) |
Spotreba energie
| <7.7W |
| Pracovná teplota | -30 °C do 60 °C |
| Povolená vlhkosť | 10~95%RH |
| Materiál krytu | Kov |
| Rozmery | 122×93.4mm |
| Hmotnosť | 0,5 kg |
