AWZG2-12V2A-B - Záložný zdroj 13.8V/2A/7AH - PULSAR
Kód: EC-25761Podrobný popis
Záložný napájací zdroj AWZG2-12V2A-B pre CCTV - PULSAR

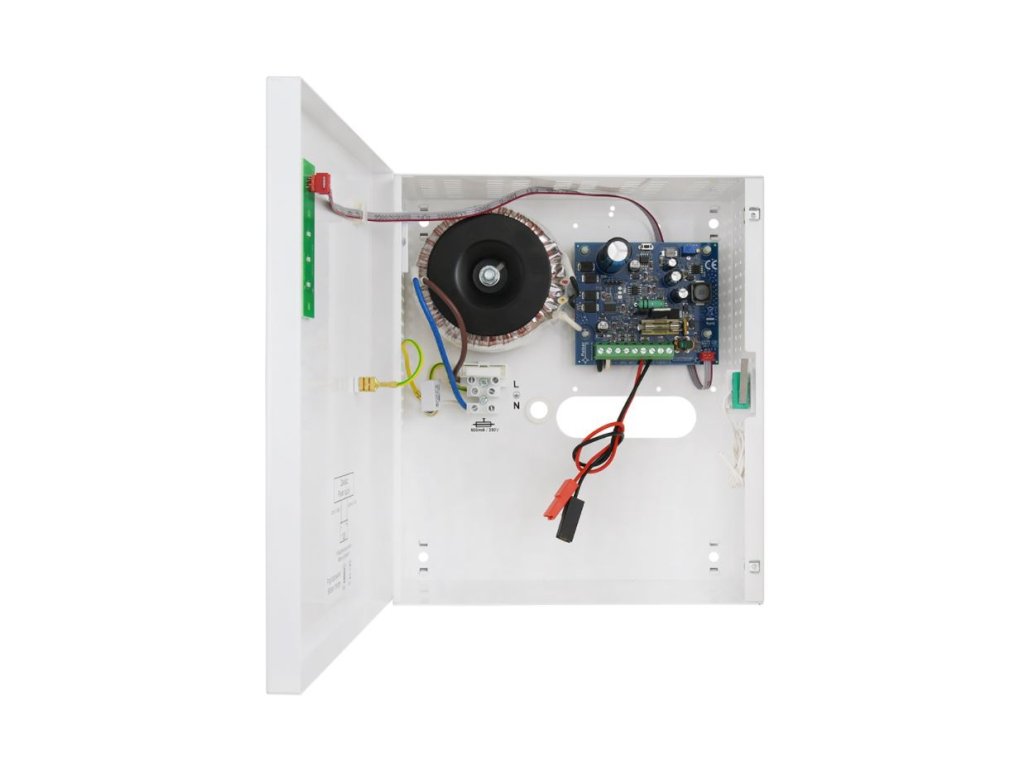

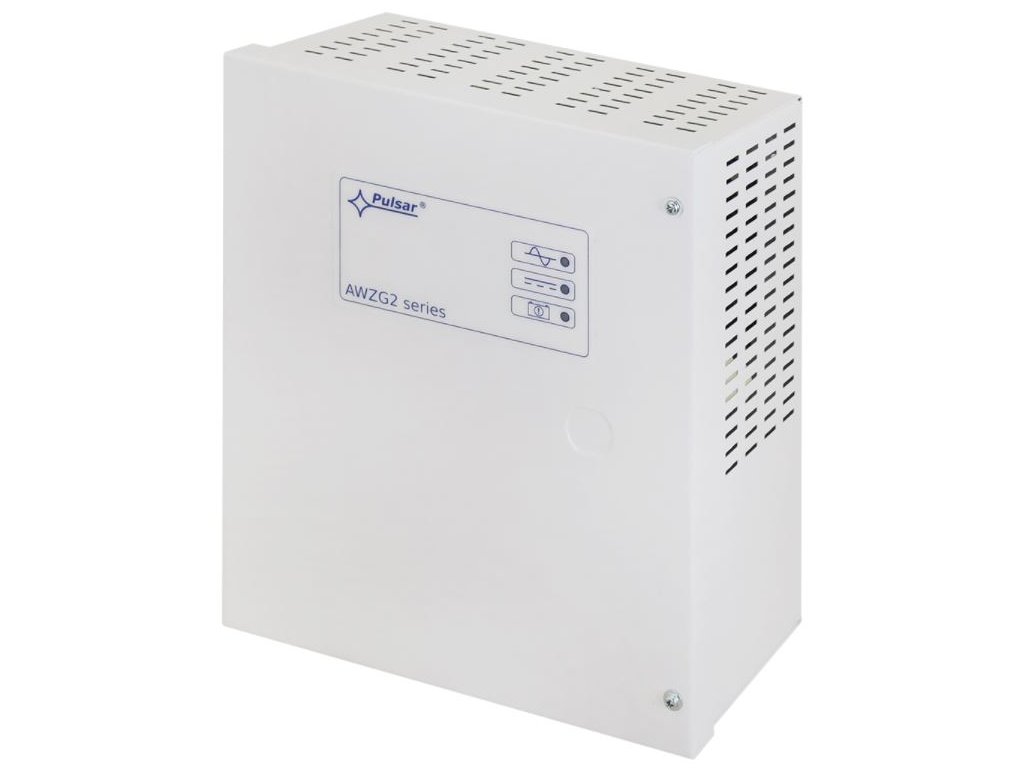

Záložný napájací zdroj AWZG2-12V2A-B je určený na napájanie CCTV, ako aj iných zariadení, ktoré vyžadujú stabilizované, neprerušené napätie o hodnote 12V DC (+/-15%). V zariadení bol použitý lineárny stabilizačný obvod, vďaka čomu je dodávané napätie s nižším stupňom šumu a kratším časom odozvy na rušenie, ako v prípade impulzného stabilizátora. V prípade výpadku sieťového napätia dochádza k okamžitému prepnutiu na napájanie z akumulátora. Napájací zdroj je umiestnený v kovovom kryte s miestom na akumulátor. Kryt je vybavený mikroprepínačom signalizujúcim otvorenie dvierok (predná strana krytu).
Technické parametre:
- Typ napájacieho zdroja: Záložný
- Výstupné napätie: 13.8 VDC
- Nominálny výstupný prúd: 2A
- Technické výstupy: EPS - porucha siete, APS - porucha akumulátora
- Miesto na akumulátor: 7Ah
- Napájanie: 230V AC
- Ochrany: SCP, OLP, OVP, UVP, tamper - otvorenie krytu
- Stupeň ochrany: IP 20
- Rozmery: 237 x 205 x 82
- Hmotnosť: 2,13kg
Technická špecifikácia:
| AWZG2-12V2A-B | |
|---|---|
| Všeobecné | |
| Typ napájacieho zdroja | A (EPS - Externý zdroj napájania) |
| Napájanie | 230V AC 50Hz |
| Odběr prúdu | 0,58A |
| Výstupné napätie | 11 - 13,8 V – záložná prevádzka |
| Výstupný prúd | 2A |
| Rozsah regulácie výstupného napätia | 11 - 13,8 VDC |
| Ochrana v obvode akumulátora SCP a opačná polarita pripojenia | F4A- obmedzenie prúdu, tavná poistka FBAT (porucha vyžaduje výmenu tavnej vložky) |
| Ochrana akumulátora pred nadmerným vybitím UVP | U<10 V (± 0,5V) – odpojenie svorky akumulátora |
| Technické výstupy: - TAMPER; výstup signalizujúci otvorenie krytu napájacieho zdroja | typu OC: 50mA max. normálny stav: úroveň L (0V), porucha: úroveň hi-Z, |
| Pracovné podmienky | II trieda prostredia, teplota: -10oC÷40oC |
| Kryt | Oceľový plech DC01 0,7-1mm mm, farba RAL9003 |
| Miesto na akumulátor | 7Ah |
| Uzatváranie | Válec skrutky x2 (z čela) |
| Poznámky | Kryt má odstup od montážneho povrchu pre vedenie káblov. Konvekčné chladenie. |
| Rozmery | 237 x 205 x 82mm |
| Netto/brutto hmotnosť | 2,13 kg |
Dodatočné parametre
| Kategória: | Záložné zdroje |
|---|---|
| Hmotnost: | 2,13 kg |
