Podrobný popis

AWZ580 LB8/0.3-1.0A/FTA poistkový modul - Pulsar

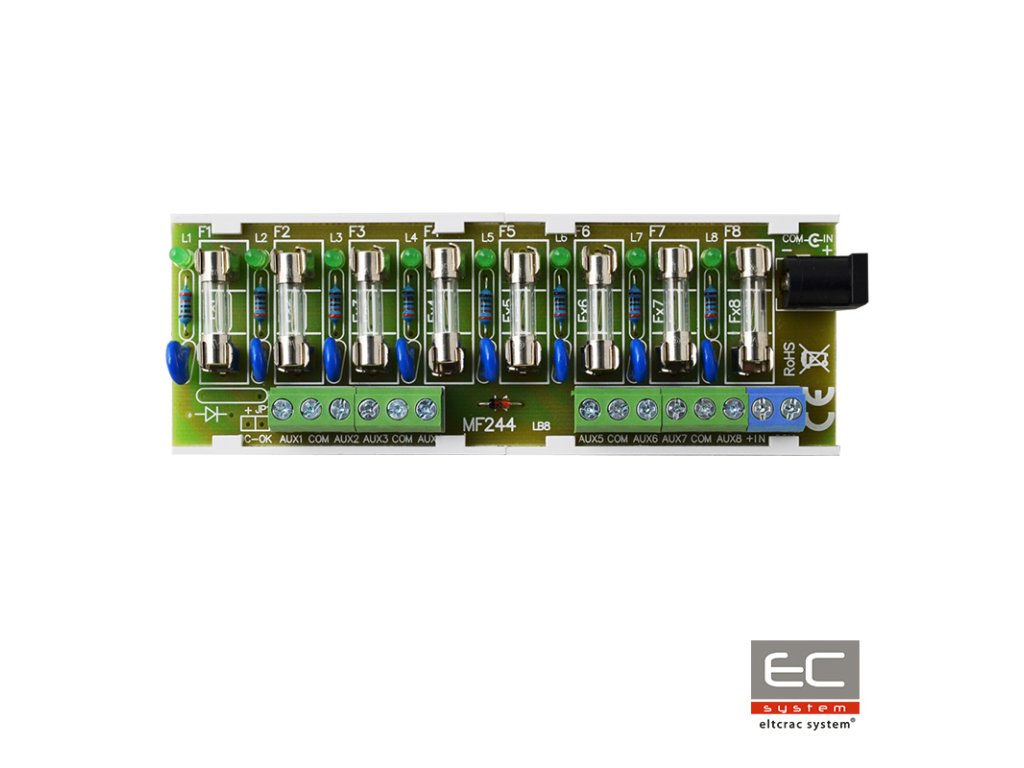

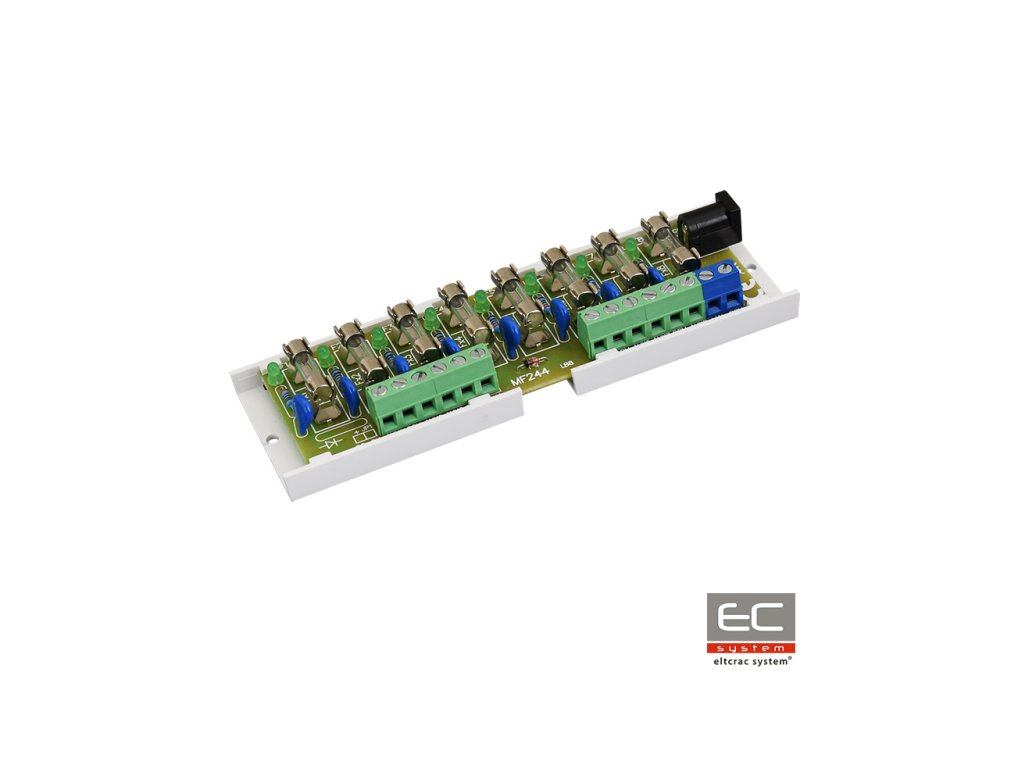

Poistkový modul určený na rozdelenie napájania v nízkonapäťových poplachových systémoch vyžadujúcich napätie v rozsahu: 10V÷ 30V DC. Má dva vstupy napájania: skrutkovaciu svorku a zásuvku DC 5,5/2,1 a osem nezávisle chránených poistkami F0,5A napájacích výstupov AUX1÷AUX8. Činnosť poistky je signalizovaná zhasnutím príslušnej LED diódy modulu: L1 pre AUX1, L2 pre AUX2 atď. Navyše každý výstup je chránený varistorom, ktorý chráni napájací zdroj a prijímače pred účinkami prepätí v napájacom systéme.

Technické parametre:

• Napájacie napätie: 10V÷ 30V DC
• Výstupné napätie: UAUX = UIN (zhodné s napájacím napätím)
• Spotreba prúdu: 9 mA ÷ 60 mA @ UIN = 10V ÷ 30V DC
• Počet vstupov napájania: 2, zásuvka DC 5,5/2,1 alebo skrutkovacia svorka
• Počet výstupov napájania: 8 (svorky AUX)
• Ochrany:
• - proti skratu SCP - 8 x 0,5A
• - proti preťaženiu OLP - 8 x 0,5A (možnosť inštalácie poistiek 0,3A, nie sú súčasťou dodávky)
• - prepäťová - varistory
• Optická signalizácia: Zelené LED diódy L1 ÷ L8 - stav výstupov AUX1÷AUX8
• Poistky F1 ÷ F8: 8 x 0,5A
• Podmienky prevádzky: II trieda prostredia, -10°C ÷50°C
• Rozmery: L=124, W=43, H=20 (+/-2mm)
• Upevnenie: Montážna lišta s lepiacou páskou alebo montážne skrutky x2 (otvory 3mm)
• Svorky:
• - napájacie výstupy - skrutkovacie svorky ?0,41÷1,63 (AWG 26-14)
• - vstupy napájania - zásuvka DC 5,5/2,1 alebo skrutkovacia svorka ?0,41÷1,63 (AWG 26-14)
• Čistá hrubá hmotnosť: 0,07kg / 0,10kg
• Vyhlásenia, záruky: CE, 2 roky od dátumu výroby
